Ampe là gì? Tổng quan về đơn vị đo và thiết bị Ampe kế chuyên dụng

Ampe (A) là đơn vị đo cường độ dòng điện chuẩn SI, biểu thị lượng điện tích dịch chuyển qua tiết diện dây dẫn trong một giây (1 A = 1 C/s). Để xác định chính xác chỉ số này, ampe kế chuyên dụng được kết nối trực tiếp vào mạch điện hoặc đo gián tiếp qua từ trường nhằm kiểm soát, bảo vệ và vận hành hệ thống điện an toàn, ổn định.

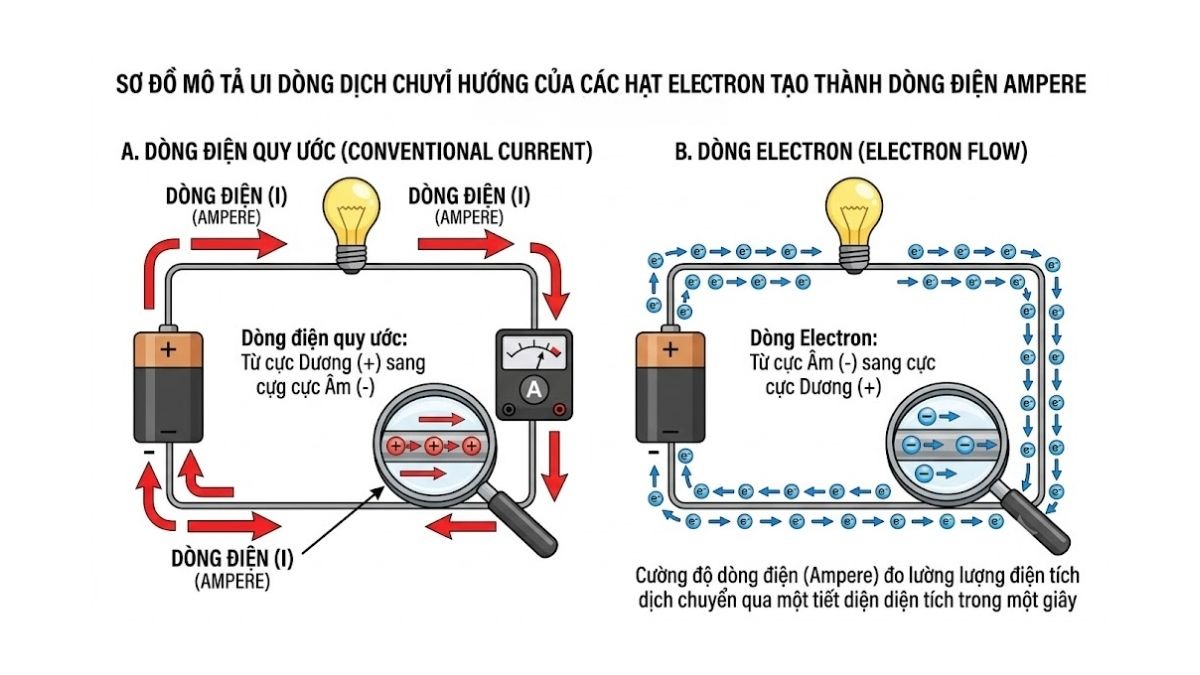

1. Ampe là gì? Định nghĩa chuẩn trong hệ đo lường quốc tế (SI)

Đơn vị Ampe (ký hiệu: A) được đặt theo tên của nhà vật lý và toán học người Pháp André-Marie Ampère. Theo tiêu chuẩn đo lường quốc tế ISO 80000-1, Ampe là một trong bảy đơn vị cơ bản của Hệ đo lường quốc tế (SI).

Về mặt vật lý cổ điển, 1 Ampe định nghĩa là dòng điện tương ứng với sự dịch chuyển của 1 Coulomb điện tích qua một tiết diện cố định trong khoảng thời gian đúng 1 giây:

1 A = 1 C/s

Vào ngày 20/05/2019, Ủy ban Cân đo Quốc tế (BIPM) đã chính thức tái định nghĩa Ampe dựa trên các hằng số vật lý vũ trụ cốt lõi. Theo định nghĩa mới, 1 Ampe được xác định bằng cách cố định giá trị số của điện tích nguyên tố e là 1.602176634 × 10⁻¹⁹ khi biểu diễn bằng đơn vị Coulomb (C). Quy chuẩn mới này loại bỏ hoàn toàn các sai số cơ học của phương pháp đo lực dòng điện cũ, giúp các phép đo hiệu chuẩn đạt độ chính xác ở mức sai số cực nhỏ dưới 10⁻⁸.

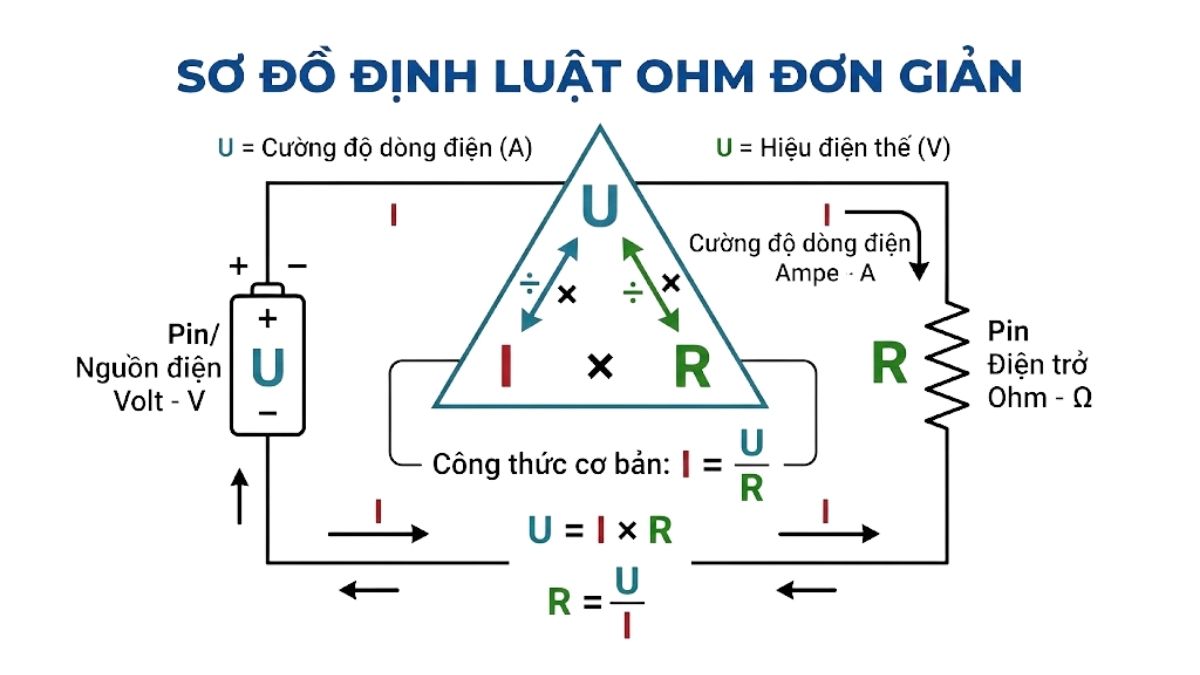

2. Công thức tính cường độ dòng điện (I) và các đơn vị quy đổi

Trong thực hành điện kỹ thuật và vận hành phòng thí nghiệm, cường độ dòng điện (I) được tính toán chủ yếu dựa trên Định luật Ohm toàn mạch hoặc thông số công suất của dòng điện tiêu thụ.

Công thức cơ bản tính cường độ dòng điện trong mạch một chiều (DC):

I = U / R

Trong đó:

• I: Cường độ dòng điện (đơn vị: Ampe, A)

• U: Hiệu điện thế (đơn vị: Volt, V)

• R: Điện trở của vật dẫn (đơn vị: Ohm, Ω)

Đối với mạch điện xoay chiều (AC), cường độ dòng điện hiệu dụng phụ thuộc vào trở kháng tổng (Z) của mạch:

I = U / Z

Để phục vụ đo lường từ những dòng rò siêu nhỏ trong thiết bị phân tích sắc ký (như đầu dò đầu phun ion hóa ngọn lửa FID của máy GC) cho đến các dòng tải công nghiệp công suất cao, kỹ sư sử dụng bảng quy đổi đơn vị tiêu chuẩn sau:

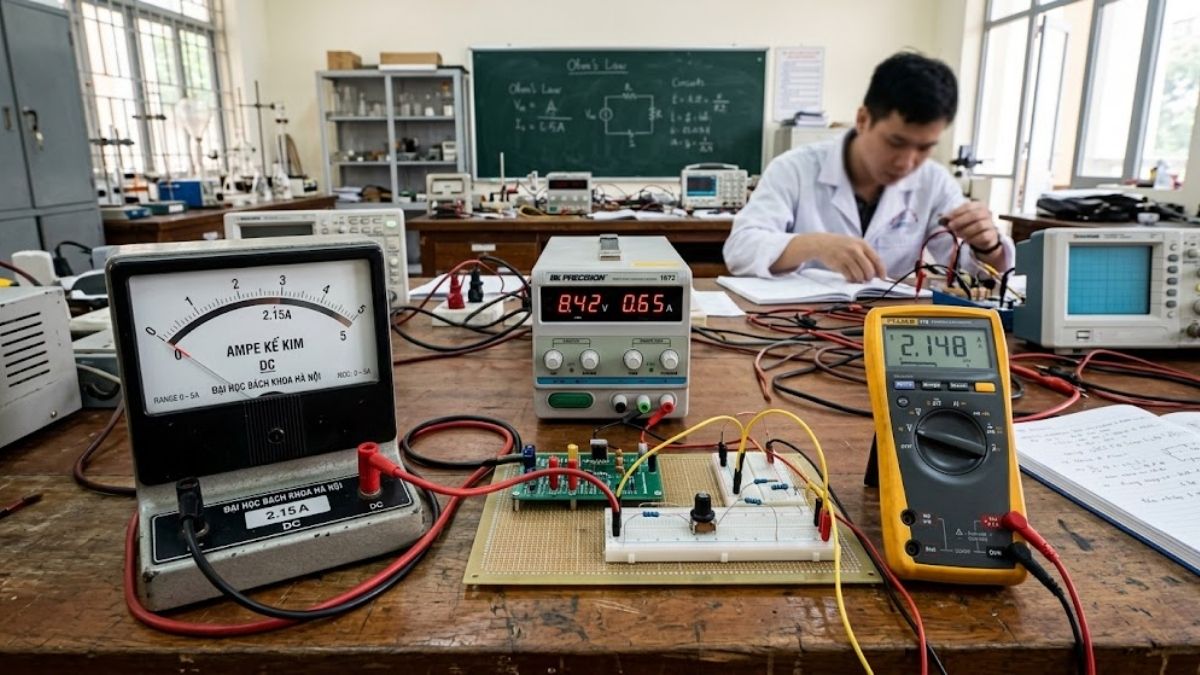

3. Ampe kế là gì? Vai trò trong phòng thí nghiệm và công nghiệp

Ampe kế (Ammeter) là thiết bị đo lường chuyên dụng được chế tạo để xác định cường độ dòng điện chạy qua một nhánh mạch điện nhất định. Trong các sơ đồ nguyên lý kỹ thuật điện, ampe kế được ký hiệu bằng một vòng tròn có chữ "A" ở trung tâm.

Vai trò cốt lõi của ampe kế bao gồm:

• Kiểm soát thông số vận hành: Giúp kỹ thuật viên giám sát liên tục dòng điện tiêu thụ của các hệ thống thiết bị phòng thí nghiệm nhạy cảm như máy ly tâm, máy khuấy từ gia nhiệt nhằm đảm bảo thiết bị hoạt động đúng dải công suất thiết kế.

• Bảo vệ quá tải: Phát hiện sớm các hiện tượng tăng dòng đột biến trong hệ thống điện công nghiệp, ngăn ngừa nguy cơ chập cháy và hỏng hóc các dây chuyền sản xuất tự động hóa.

• Hiệu chuẩn và nghiên cứu R&D: Hỗ trợ đo lường chính xác các thông số vật lý của linh kiện bán dẫn và các dòng điện cực siêu nhỏ trong nghiên cứu điện hóa học.

Sự phát triển của công nghệ đo lường đã định hình rõ hai nhánh thiết bị: ampe kế truyền thống (đòi hỏi can thiệp ngắt mạch để mắc nối tiếp) và các dòng ampe kìm kỹ thuật số sử dụng cảm ứng điện từ để đo trực tiếp ngoài vỏ cách điện, mang lại sự tiện lợi vượt trội cho công tác bảo trì điện động cơ.

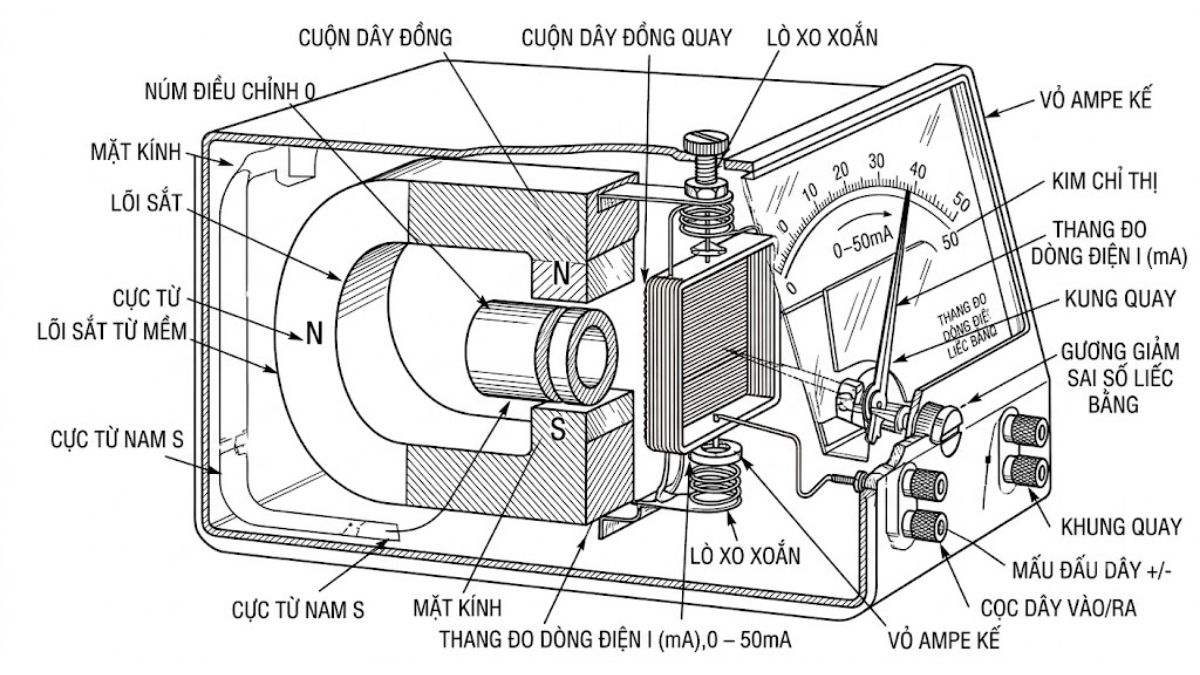

4. Cấu tạo và nguyên lý hoạt động của Ampe kế

Một ampe kế cơ học kiểu khung quay (Moving Coil Ammeter) tiêu chuẩn cấu tạo từ các bộ phận chính: một cuộn dây đồng mảnh được quấn quanh một khung nhôm nhẹ đặt giữa khe cực của một nam châm vĩnh cửu hình chữ U. Trục của khung nhôm được gắn kết với lò xo xoắn đàn hồi và một kim chỉ thị cơ học di chuyển trên mặt số chia độ.

Nguyên lý hoạt động dựa trên tác dụng của lực từ lên dòng điện (lực Lorentz):

1. Khi dòng điện cần đo đi qua cuộn dây đồng, từ trường của nam châm vĩnh cửu tác dụng một momen lực quay làm cuộn dây chuyển động xoay quanh trục.

2. Góc quay của cuộn dây tỷ lệ thuận trực tiếp với cường độ dòng điện chạy qua cuộn dây đó.

3. Lò xo xoắn tạo ra một momen cản ngược lại. Khi momen quay của lực từ bằng momen cản của lò xo, kim chỉ thị sẽ dừng lại tại một vị trí cố định trên thang đo, thể hiện chính xác trị số dòng điện thực tế của mạch.

Đối với các dòng ampe kế kỹ thuật số (Digital Ammeter) hiện đại, nguyên lý đo dựa trên việc xác định độ sụt thế (voltage drop) chạy qua một điện trở shunt có giá trị cực nhỏ (thường chỉ vài mili-Ohm) mắc nối tiếp với tải. Tín hiệu điện áp analog siêu nhỏ này sau đó được khuếch đại, chuyển đổi bởi bộ vi xử lý ADC (Analog-to-Digital Converter) và hiển thị trực tiếp thành các chữ số cụ thể trên màn hình LCD, loại bỏ hoàn toàn sai số đọc do góc nhìn của người vận hành.

5. Phân loại Ampe kế phổ biến hiện nay

Để giúp bộ phận mua sắm (Procurement) và các trưởng phòng kiểm nghiệm (Lab Manager) dễ dàng so sánh và đưa ra quyết định đầu tư tối ưu, dưới đây là ma trận đối chiếu đặc tính kỹ thuật giữa hai nhóm ampe kế phổ biến nhất:

Bảng so sánh đối chiếu số liệu định lượng (Comparison Matrix)

6. Hướng dẫn sử dụng Ampe kế an toàn và chính xác

Nhằm bảo vệ an toàn cho kỹ thuật viên vận hành mạch điện cao áp và tránh nguy cơ phá hủy thiết bị đo do hiện tượng quá dòng, quy trình thao tác chuẩn (SOP) dưới đây bắt buộc phải được tuân thủ nghiêm ngặt trong mọi phòng thí nghiệm và nhà máy sản xuất.

Quy trình thao tác chuẩn (SOP) đo dòng điện bằng ampe kế nối tiếp:

1. Bước 1: Chọn dải đo thích hợp. Luôn thiết lập thang đo ở mức lớn nhất của ampe kế trước khi bắt đầu đo để ngăn ngừa tình trạng dòng điện vượt ngưỡng thiết kế làm đứt cầu chì bảo vệ hoặc cháy hỏng cuộn dây bên trong.

2. Bước 2: Kết nối thiết bị vào mạch. Ngắt hoàn toàn nguồn điện chính của hệ thống. Tiến hành cắt một đầu dây dẫn tại vị trí cần đo và mắc nối tiếp ampe kế vào khoảng hở đó. Chú ý kết nối đúng cực tính: cực dương (+) của nguồn điện nối với cực dương của ampe kế, cực âm (-) nối với đầu âm của thiết bị đo.

3. Bước 3: Đóng mạch và theo dõi chỉ số. Bật nguồn điện cấp cho mạch hoạt động. Quan sát kỹ kim chỉ thị hoặc trị số hiển thị trên màn hình LCD. Nếu giá trị quá nhỏ, tiến hành ngắt nguồn mạch một lần nữa rồi chuyển sang dải đo nhỏ hơn để thu được kết quả đo có độ phân giải tối ưu nhất.

4. Bước 4: Thu hồi thiết bị đo. Tắt nguồn điện của mạch trước khi tháo ampe kế ra khỏi vị trí đo, đấu nối lại dây dẫn về trạng thái ban đầu của hệ thống.

Cẩm nang khắc phục sự cố (Troubleshooting) khi sử dụng Ampe kế:

• Hiện tượng kim chỉ thị quay ngược hoặc màn hình hiện dấu âm (-):

  • Nguyên nhân: Đầu dây đo bị kết nối sai cực tính nguồn điện.

  • Giải pháp: Ngắt nguồn điện ngay lập tức, đảo ngược hai đầu dây đo của ampe kế tại điểm kết nối.

• Thiết bị hoàn toàn không hiển thị trị số dòng điện dù mạch vẫn hoạt động:

  • Nguyên nhân: Cầu chì bảo vệ bên trong ampe kế đã bị đứt do hiện tượng quá dòng trước đó, hoặc cáp đo bị đứt ngầm bên trong lớp cách điện.

  • Giải pháp: Sử dụng đồng hồ vạn năng ở chế độ đo thông mạch để kiểm tra dây đo, tiến hành thay thế cầu chì bảo vệ đạt chuẩn an toàn CAT III/CAT IV tương thích.

• Sai số của phép đo quá lớn so với dải đo lý thuyết của hãng sản xuất:

  • Nguyên nhân: Điểm tiếp xúc tại các đầu kẹp bị lỏng dẫn đến tăng điện trở tiếp xúc, hoặc thiết bị đo đã quá hạn hiệu chuẩn định kỳ.

  • Giải pháp: Thực hiện siết chặt các đầu kẹp cá sấu, làm sạch bề mặt tiếp xúc bằng dung môi tẩy rửa chuyên dụng và định kỳ gửi ampe kế đi hiệu chuẩn 12 tháng/lần tại các trung tâm đạt chuẩn ISO/IEC 17025.

7. Các tiêu chí lựa chọn Ampe kế chất lượng

Đối với các trưởng phòng kiểm nghiệm (Lab Manager) và bộ phận thu mua (Procurement), việc lựa chọn ampe kế đòi hỏi bộ phận mua sắm phải đối chiếu khắt khe các thông số kỹ thuật cốt lõi, thay vì chỉ tập trung vào mức giá thành:

• Độ chính xác và độ phân giải hiển thị: Đối với các ứng dụng nghiên cứu vật lý tinh vi, cần ưu tiên các dòng ampe kế kỹ thuật số có sai số dưới ±1% Full Scale. Với các dòng điện xoay chiều AC, công nghệ đo True RMS là tiêu chuẩn bắt buộc để xử lý chính xác các dạng sóng méo hoặc có sự xuất hiện của sóng hài.

• Dải đo hoạt động: Thiết bị được chọn cần có dải đo bao phủ dải dòng điện làm việc thực tế của hệ thống từ 1.2 đến 1.5 lần nhằm duy trì biên độ an toàn khi xảy ra hiện tượng dao động dòng khởi động động cơ.

• Hệ thống bảo vệ quá áp an toàn: Phải đạt các cấp độ bảo vệ quá áp theo tiêu chuẩn quốc tế như IEC 61010-1 (đạt tối thiểu CAT II, CAT III hoặc CAT IV) để ngăn ngừa hoàn toàn rủi ro phóng điện hồ quang gây nguy hiểm đến tính mạng kỹ thuật viên.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

8. Mua Ampe kế chính hãng ở đâu uy tín?

Kỹ sư QA/QC của Labee chia sẻ: "Trong thực tế kiểm nghiệm thiết bị phân tích, sai số đo lường dòng điện không chỉ ảnh hưởng đến kết quả thử nghiệm mà còn liên quan trực tiếp đến tuổi thọ linh kiện bán dẫn nhạy cảm. Việc sử dụng ampe kế được hiệu chuẩn chuẩn xác theo ISO/IEC 17025 là điều kiện bắt buộc để bảo vệ hệ thống sắc ký và cảm biến đắt tiền."

Đội ngũ Labee tự hào là đối tác cung cấp chính hãng các dòng thiết bị đo lường điện tử, ampe kế cầm tay, ampe kế lắp tủ và ampe kìm chất lượng cao từ các thương hiệu hàng đầu thế giới (như Hioki, Extech, Fluke...). Chúng tôi cam kết cung cấp 100% sản phẩm có đầy đủ chứng từ chứng nhận chất lượng CO/CQ, chế độ bảo hành chính hãng từ nhà sản xuất và dịch vụ hỗ trợ kỹ thuật JIT (Just-In-Time) tức thì trong vòng 2 - 4 giờ đối với khu vực bán kính 30km từ kho TP.HCM và Long An.

Bên cạnh đó, thấu hiểu bài toán tối ưu hóa chi phí vận hành phòng lab của các Lab Manager, Labee cung cấp giải pháp đặt hàng online trực tuyến vô cùng nhanh chóng và tiện lợi tại hệ thống sàn TMĐT Labee.vn. Chúng tôi hỗ trợ giao hàng nhanh, quy trình thanh toán minh bạch và luôn có đội ngũ kỹ sư chuyên môn cao sẵn sàng tư vấn cấu hình dải đo phù hợp nhất với nhu cầu phân tích thực tế của quý khách hàng.

Hãy liên hệ ngay với đội ngũ kỹ thuật của Labee để được cung cấp tài liệu kỹ thuật, hướng dẫn sử dụng chi tiết và nhận báo giá ưu đãi tốt nhất cho hệ thống thiết bị đo của phòng lab.

9. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Câu hỏi 1: Tại sao điện trở trong của ampe kế can thiệp mắc nối tiếp bắt buộc phải thiết kế ở giá trị cực kỳ nhỏ?

• Trả lời: Theo nguyên lý đấu nối tiếp, dòng điện đi qua ampe kế chính là dòng điện chạy qua mạch đo (I_đo = I_mạch). Điện trở trong của ampe kế (R_A) càng lớn thì tổng trở của mạch đo sẽ càng tăng (R_tổng = R + R_A), dẫn đến làm giảm cường độ dòng điện thực tế chạy qua tải theo định luật Ohm. Do đó, thiết kế R_A ≈ 0 (thường dưới vài mili-Ohm) giúp triệt tiêu hiện tượng sụt áp trên ampe kế, đảm bảo kết quả đo phản ánh chính xác trạng thái tự nhiên của mạch điện trước khi có thiết bị đo can thiệp.

Câu hỏi 2: Công nghệ True RMS trên các dòng ampe kế xoay chiều có sự khác biệt thế nào so với công nghệ đo Average thông thường khi đo sóng hài?

• Trả lời: Các ampe kế Average thông thường hoạt động dựa trên giả định dòng điện là sóng hình sin hoàn hảo, sau đó lấy giá trị trung bình nhân với hệ số hiệu chỉnh 1.11 để ra trị số hiệu dụng. Tuy nhiên, trong các phòng lab hiện đại có sử dụng thiết bị biến tần, lò nung cảm ứng hoặc nguồn xung, dòng điện thường bị méo dạng nghiêm trọng (chứa nhiều sóng hài). Lúc này, công nghệ True RMS (Root Mean Square) sử dụng thuật toán tích phân liên tục để tính toán giá trị hiệu dụng thực của dòng điện dựa trên công thức căn bậc hai của trung bình bình phương dòng điện tức thời, giúp kết quả đo luôn chính xác tuyệt đối mà không phụ thuộc vào độ méo của dạng sóng.

Câu hỏi 3: Tiêu chuẩn an toàn quá áp CAT III 1000V và CAT IV 600V trên thiết bị đo ampe biểu thị ý nghĩa gì đối với an toàn của kỹ thuật viên?

• Trả lời: Cấp độ CAT (Category) biểu thị khả năng chịu đựng các xung điện áp đột biến (transient overvoltage) của thiết bị đo mà không gây phóng điện hồ quang gây nguy hiểm cho người sử dụng. Chuẩn CAT III 1000V bảo vệ an toàn cho thiết bị hoạt động ở mức phân phối cố định như tủ điện hạ thế, máy móc sản xuất lớn. Chuẩn CAT IV 600V có mức độ bảo vệ cao hơn, chịu được các xung đột biến cao áp xuất hiện ngay tại nguồn cấp điện của tòa nhà (như đường dây truyền tải ngoài trời, công tơ điện chính). Thiết bị đạt chuẩn này sẽ ngăn ngừa hoàn toàn nguy cơ phát nổ hoặc phóng điện qua tay kỹ sư khi vô tình đo tại nơi có xung điện áp quá tải.
