Gang là gì? Tổng quan về hợp kim sắt - cacbon trong công nghiệp

Gang (Cast Iron) là hợp kim hệ Fe-C có hàm lượng cacbon vượt mức bão hòa trong austenite ở nhiệt độ eutectic (dao động từ 2.14% đến 6.67%). Cấu trúc hóa học này tạo ra vật liệu có nhiệt độ nóng chảy thấp (1150°C - 1200°C), độ chảy loãng cao và khả năng chống mài mòn xuất sắc, đáp ứng các tiêu chuẩn đúc cơ khí hạng nặng như ASTM A48 hay TCVN 2232:1993.

1. Định nghĩa kỹ thuật: Gang là gì?

Trong kỹ thuật luyện kim, gang được định nghĩa là một nhóm hợp kim chủ yếu của sắt (Fe) và cacbon (C), trong đó tỷ lệ cacbon chiếm tối thiểu 2.14% trọng lượng, đi kèm với silic (Si) từ 1% đến 3%. Điểm phân định 2.14% C trên giản đồ pha Fe-C là ranh giới kỹ thuật tuyệt đối để phân biệt gang và thép (thép có %C < 2.14%).

Sự hiện diện của %C cao khiến cacbon trong gang không thể hòa tan hoàn toàn vào mạng tinh thể sắt, mà kết tinh dưới dạng graphit tự do hoặc hợp chất cementite (Fe3C). Đây là cơ sở tạo nên tính giòn đặc trưng và khả năng gia công đúc vượt trội của vật liệu này.

"Sự khác biệt cốt lõi giữa thép và gang không chỉ nằm ở con số 2.14% Cacbon. Dưới góc độ kiểm soát chất lượng tại phòng lab, việc định lượng vi chuẩn cấu trúc graphit và sự phân bổ của Silic mới là yếu tố quyết định mẻ đúc đó sẽ trở thành bệ máy chống rung xuất sắc hay một chi tiết phế phẩm dễ nứt vỡ." — Kỹ sư QA/QC Vật liệu, Cố vấn kỹ thuật Labee.

2. Thành phần hóa học và đặc tính vật lý của gang

Đặc tính cơ lý của gang bị chi phối trực tiếp bởi 5 nguyên tố cơ bản. Quá trình kiểm nghiệm quang phổ hoặc phân tích C/S bằng máy phân tích nguyên tố (như dòng 5E-Series của CKIC) bắt buộc phải theo dõi sát sao các chỉ số sau:

• Cacbon (C - 2.14% đến 6.67%): Quyết định trực tiếp đến độ cứng và tính đúc. %C càng cao, nhiệt độ nóng chảy càng giảm (đạt mức 1150°C tại điểm eutectic 4.3% C).

• Silic (Si - 1.0% đến 3.0%): Đóng vai trò là chất xúc tác graphit hóa. Si thúc đẩy Fe3C phân giải thành graphit tự do, biến gang trắng thành gang xám.

• Mangan (Mn - 0.5% đến 2.0%): Ngăn cản sự graphit hóa, tăng độ cứng và tạo mầm kết tinh. Mn kết hợp với S tạo thành MnS, làm giảm tác hại giòn nóng của lưu huỳnh.

• Phốt pho (P - 0.1% đến 1.2%): Tăng độ chảy loãng của gang lỏng (lợi thế khi đúc chi tiết mỏng, phức tạp) nhưng làm giảm mạnh độ bền va đập (gây giòn nguội). Tiêu chuẩn đúc yêu cầu P ≤ 0.1% đối với chi tiết chịu lực.

• Lưu huỳnh (S - tối đa 0.1%): Tạp chất có hại, ngăn cản graphit hóa và gây hiện tượng giòn nóng (hot shortness).

Đặc tính vật lý quy chuẩn:

• Khối lượng riêng: 6.8 - 7.8 g/cm³ (thấp hơn thép).

• Độ cứng Brinell (ASTM E10): 130 HB - 300 HB (gang xám) đến > 400 HB (gang trắng).

• Độ co ngót: Rất thấp (khoảng 1.0% - 1.5%), lý tưởng cho khuôn đúc chính xác.

3. Bảng so sánh các loại gang phổ biến

Dưới đây là ma trận thông số đối chiếu 4 dòng gang công nghiệp chuẩn hóa, giúp kỹ sư dễ dàng lựa chọn vật liệu theo yêu cầu thiết kế:

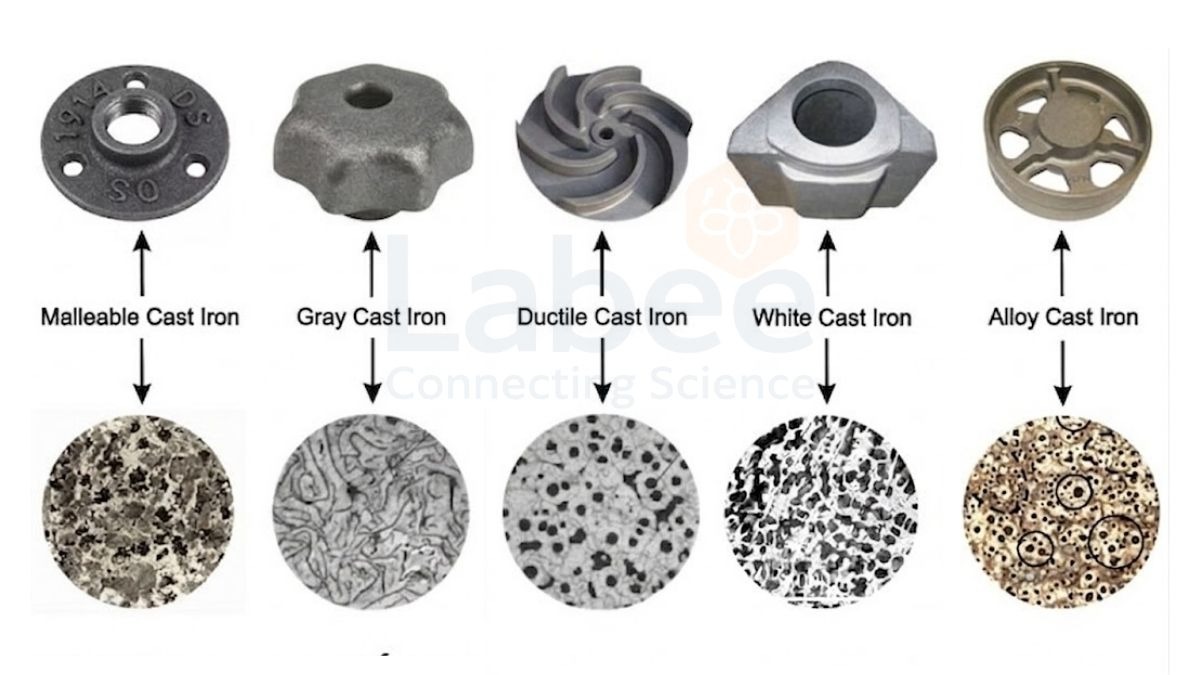

4. Phân tích chi tiết các loại gang và ứng dụng thực tế

4.1. Gang trắng (White Cast Iron)

Trong gang trắng, hầu như toàn bộ cacbon tồn tại dưới dạng hợp chất hóa học hóa học xementit (Fe3C), khiến mặt gãy có màu sáng bạc. Sự hiện diện của Fe3C mang lại độ cứng cực cao (> 400 HB) và khả năng chống mài mòn xuất sắc. Tuy nhiên, tính giòn cao giới hạn ứng dụng của gang trắng trong các cấu kiện chịu va đập. Ứng dụng chủ yếu tập trung ở công nghiệp khai khoáng: cánh bơm cát, má trạm nghiền, bi nghiền.

4.2. Gang xám (Gray Cast Iron)

Đặc trưng bởi cấu trúc graphit dạng phiến cắt ngang nền kim loại, mặt gãy của vật liệu có màu xám tối. Mặc dù graphit phiến làm giảm độ bền kéo (chỉ đạt 150 - 350 MPa), cấu trúc này lại cung cấp khả năng tự bôi trơn khi gia công cắt gọt và tính năng hấp thụ dao động (damping capacity) vượt trội so với thép. Vì vậy, 70% sản lượng gang đúc trên thế giới là gang xám, ứng dụng làm thân bệ máy công cụ (máy tiện, phay) để triệt tiêu rung động.

4.3. Gang cầu (Ductile Iron)

Được sản xuất bằng cách "cầu hóa" gang lỏng thông qua việc thêm các nguyên tố Magie (Mg) hoặc Xeri (Ce) trước khi rót khuôn. Graphit kết tinh thành dạng hình cầu tròn, loại bỏ hiện tượng tập trung ứng suất tại các mũi nhọn như dạng phiến. Kết quả là vật liệu đạt độ bền kéo ngang ngửa thép cacbon (lên tới 800 MPa), giới hạn chảy > 250 MPa và chịu được va đập mạnh. Ứng dụng cho các chi tiết tải trọng động: trục khuỷu, ống nước áp lực cao.

4.4. Gang dẻo (Malleable Iron)

Gang dẻo không được đúc trực tiếp mà hình thành qua quá trình ủ đồ thị hóa kéo dài (có thể lên tới 72 giờ) từ phôi gang trắng ở nhiệt độ 900°C - 1000°C. Xementit phân giải tạo thành graphit dạng cụm bông (rosette). Quá trình nhiệt luyện này khử bỏ ứng suất dư, mang lại độ dẻo dai cao, dễ gia công ren. Thường dùng trong chế tạo phụ tùng ô tô mỏng, đầu nối ống nước.

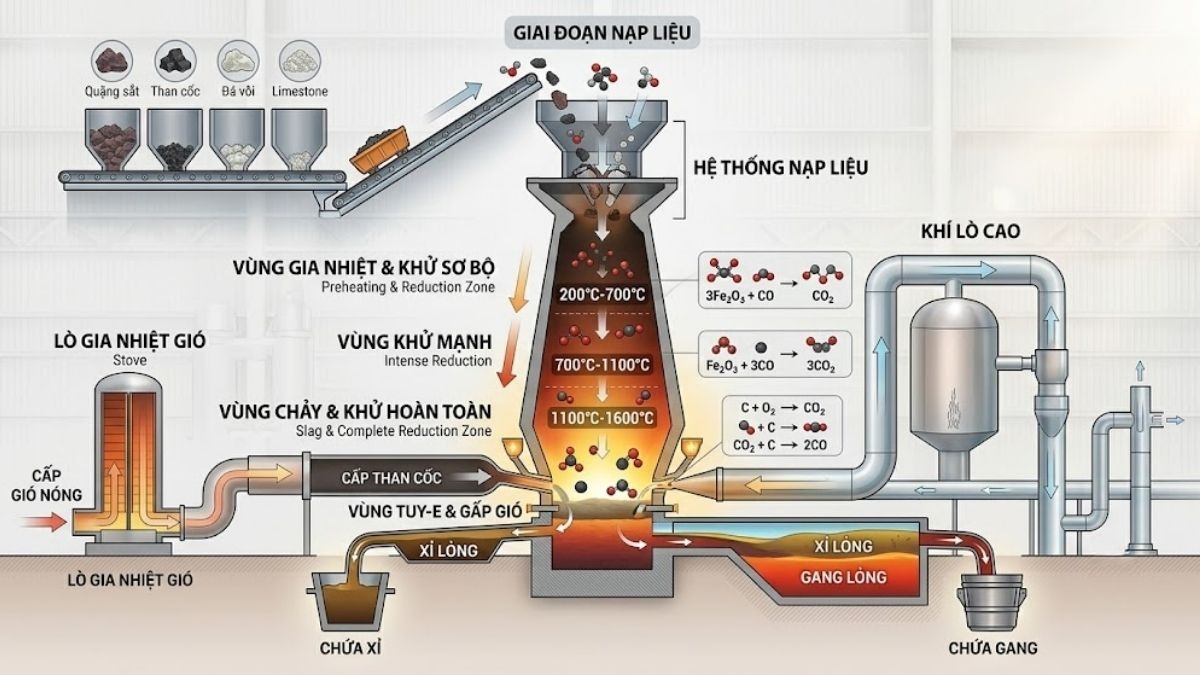

5. Quy trình sản xuất gang trong công nghiệp

Quá trình luyện gang chủ yếu diễn ra trong lò cao (Blast Furnace) thông qua phản ứng hoàn nguyên quặng sắt.

Quy trình phản ứng cơ bản:

1. Nạp liệu: Quặng sắt (Fe2O3 hoặc Fe3O4), than cốc (C) và chất trợ dung (đá vôi CaCO3) được nạp từ đỉnh lò.

2. Đốt cháy và tạo chất khử: Khí nóng thổi từ đáy lò đốt cháy than cốc tạo ra khí CO. Nhiệt độ buồng đốt đạt 1500°C - 1900°C.

3. Khử oxit sắt: Khí CO đi lên thực hiện phản ứng khử quặng: Fe2O3 + 3CO → 2Fe + 3CO2.

4. Tạo xỉ và thu hồi: Sắt lỏng hấp thụ một phần Cacbon và chảy xuống đáy lò. Đá vôi phân hủy tạo CaO, kết hợp với tạp chất SiO2 tạo thành xỉ (CaSiO3) nổi lên trên để bảo vệ gang lỏng.

Quy trình thao tác chuẩn (SOP) kiểm soát chất lượng mẻ nấu lò trung tần:

1. Lấy mẫu gang lỏng (Spectro coin) bằng muôi gốm cách nhiệt ở nhiệt độ 1400°C.

2. Làm nguội mẫu bằng nước tuần hoàn để bảo toàn cấu trúc kết tinh.

3. Sử dụng máy phân tích quang phổ phát xạ (OES) kiểm tra hàm lượng C, Si, Mn, P, S trong 15 giây.

4. Đối chiếu dung sai dư lượng Magie (đối với gang cầu). Nếu Mg < 0.03%, phải bổ sung phụ gia cầu hóa ngay lập tức.

5. Phát hành phiếu phân tích điện tử (LIMS) trước khi cho phép rót khuôn.

6. Cách đọc ký hiệu gang theo tiêu chuẩn TCVN

Hệ thống Tiêu chuẩn Việt Nam (TCVN 1659-75) phân loại gang dựa trên cấu trúc tổ chức và giới hạn bền kéo/uốn. Cấu trúc mã thường bao gồm: [Chữ cái định danh loại gang] + [Giới hạn bền kéo] - [Giới hạn bền uốn/độ giãn dài].

• GX 15-32: Gang xám (GX), độ bền kéo tối thiểu 150 MPa (ký hiệu 15), độ bền uốn 320 MPa (ký hiệu 32).

• GC 45-5: Gang cầu (GC), độ bền kéo tối thiểu 450 MPa, độ giãn dài tương đối 5%.

• GZ 33-8: Gang dẻo (GZ), độ bền kéo 330 MPa, độ giãn dài 8%.

Lưu ý: Hệ thống tiêu chuẩn quốc tế sử dụng phương pháp khác, ví dụ JIS (Nhật Bản) dùng FC (với gang xám) hay FCD (với gang cầu).

Xem Thêm: Giải pháp kiểm nghiệm toàn diện: Mô hình triển khai hệ thống Lab chuẩn hóa cho Dược, Thực phẩm & Môi trường

7. Câu hỏi thường gặp (FAQ)

1. Gang có rèn được không? Phần lớn các loại gang (đặc biệt là gang trắng và gang xám) không thể rèn. Hàm lượng cacbon > 2.14% tạo ra các pha giòn (cementite hoặc graphit phiến lớn), khiến vật liệu dễ dàng nứt vỡ dưới áp lực búa rèn. Chỉ một số dòng gang dẻo có thể chịu biến dạng dẻo ở mức độ rất nhỏ.

2. Sự khác biệt kỹ thuật về khả năng hàn giữa gang và thép là gì? Thép hàn rất tốt, trong khi gang được xếp vào nhóm vật liệu cực kỳ khó hàn. Khi hàn gang, nhiệt độ cục bộ cao làm nóng chảy một vùng nhỏ, làm bay hơi cacbon và tạo ra gang trắng ở vùng ảnh hưởng nhiệt (HAZ) khi làm nguội nhanh. Điều này gây nứt mối hàn. Cần phải gia nhiệt sơ bộ toàn bộ chi tiết lên 300°C - 600°C và dùng que hàn niken chuyên dụng.

3. Cơ chế hình thành cầu hóa trong gang cầu diễn ra như thế nào? Khi xử lý gang lỏng bằng hợp kim chứa Magie (Mg) hoặc Xeri (Ce) với tỷ lệ khoảng 0.03% - 0.05%, các nguyên tố này làm tăng sức căng bề mặt của graphit đang kết tinh. Thay vì phát triển tự do thành dạng phiến dẹt, graphit bị ép co cụm lại thành các hạt hình cầu nhỏ, phân tán đều trong nền kim loại.

8. Mua gang và các sản phẩm từ gang ở đâu uy tín? Giải pháp từ Labee

Để đánh giá một nhà cung cấp vật liệu gang đúc hay bệ máy cơ khí uy tín, việc kiểm tra bằng mắt thường là không đủ. Các nhà xưởng đạt chuẩn ISO 9001 yêu cầu bắt buộc phải có giấy tờ COA (Certificate of Analysis) chứng minh chính xác tỷ lệ Cacbon, Silic và Lưu huỳnh đạt dung sai quy định. Việc sai lệch %C hay %S dù chỉ 0.01% cũng có thể làm giòn gãy chi tiết máy.

Đối với các phòng thí nghiệm Luyện kim (Metallurgical Labs), trạm QA/QC tại các nhà máy đúc, việc trang bị hệ thống kiểm định thành phần vật liệu là yếu tố sống còn. Labee là đối tác cung cấp chính hãng các giải pháp kiểm định thành phần hợp kim sắt - cacbon tại Việt Nam, hỗ trợ kỹ thuật JIT (Just-In-Time) với các thiết bị và vật tư cốt lõi:

• Vật liệu chuẩn vô cơ (CRM) từ Alpha Resources (Mỹ): Labee phân phối trực tiếp các mẫu chuẩn (Chips, Pins, Rings) của Alpha Resources (đạt ISO 17034:2016). Để hiệu chuẩn máy phân tích quang phổ đúc gang, các mẫu như AR147, AR6101 (Iron Powder) đảm bảo thiết lập đường chuẩn chính xác tuyệt đối cho hệ Fe-C.

• Hệ thống phân tích C/S tự động của CKIC: Labee cung cấp các dòng máy phân tích hàm lượng Lưu huỳnh/Cacbon (như dòng 5E-S3200 Coulomb Sulfur Analyzer hoặc 5E-IR83600 Infrared Sulfur Analyzer từ CKIC). Thiết bị này cho phép xác định độ phân giải lên đến 0.01% Sulfur chỉ trong 3 phút ở nhiệt độ 1150°C, kiểm soát triệt để rủi ro giòn nóng do lưu huỳnh.

• Vật tư tiêu hao quang phổ: Đầy đủ các loại cốc nung (Crucibles), thuốc thử, và phụ kiện buồng nung cho các dòng máy phân tích nguyên tố.

Tối ưu hóa ngân sách phòng Lab: Đội ngũ kỹ sư Labee sẵn sàng cung cấp các giải pháp thay thế vật tư tiêu hao (consumables) từ các thương hiệu đối tác tương đương, đạt chuẩn ISO/IEC 17025 nhưng giúp nhà máy tối ưu hóa 30% - 40% chi phí vận hành máy phân tích hàng năm.

👉 Liên hệ đội ngũ chuyên gia Labee ngay hôm nay để nhận tài liệu kỹ thuật (COA, MSDS mẫu) của vật liệu chuẩn Alpha Resources hoặc nhận tư vấn cấu hình máy phân tích quang phổ phù hợp nhất với dây chuyền đúc gang của bạn.

Danh mục Tài liệu tham khảo

• ASTM A48 / A48M: Standard Specification for Gray Iron Castings.

• ASTM A536: Standard Specification for Ductile Iron Castings.

• TCVN 2232:1993 - Gang đúc. Phân loại và Ký hiệu.

• Tài liệu Kỹ thuật: Alpha Resources LLC — Catalog: Consumables for Inorganic and Metals Analysis.

• Tài liệu Kỹ thuật: CKIC 5E Series Elemental Analyzer Specifications.
