HDPE là gì? Đặc tính kỹ thuật, Ứng dụng và Phân tích tiềm năng ngành nhựa 2026

HDPE (High-Density Polyethylene) là polyme nhiệt dẻo được tổng hợp từ monome ethylene dưới áp suất thấp thông qua xúc tác Ziegler-Natta hoặc metallocene. Vật liệu sở hữu mật độ phân tử cao (0.93 - 0.97 g/cm³), cấu trúc mạch thẳng với độ kết tinh lên đến 80%, mang lại khả năng chịu lực cơ học cường độ cao và tính trơ hóa học tuyệt đối theo tiêu chuẩn ASTM D1248.

1. HDPE là gì? Định nghĩa kỹ thuật chuẩn xác

HDPE (High-Density Polyethylene) là một loại nhựa nhiệt dẻo phân tử lượng cao, có công thức hóa học đại diện là (C2H4)n. Quá trình trùng hợp ethylene diễn ra trong điều kiện áp suất thấp (10 - 80 atm) và nhiệt độ kiểm soát (70 - 300 °C). Phản ứng này sử dụng các hệ xúc tác chuyên dụng như Ziegler-Natta, Phillips hoặc metallocene, giúp định hướng chuỗi polyme phát triển theo cấu trúc tuyến tính thẳng. Sự vắng mặt của các nhánh phụ dài cho phép các chuỗi polyme sắp xếp sát nhau, tạo ra một mạng lưới tinh thể chặt chẽ. Đặc tính này giải thích tại sao HDPE có tỷ trọng khối lượng cao hơn hẳn so với các biến thể Polyethylene khác.

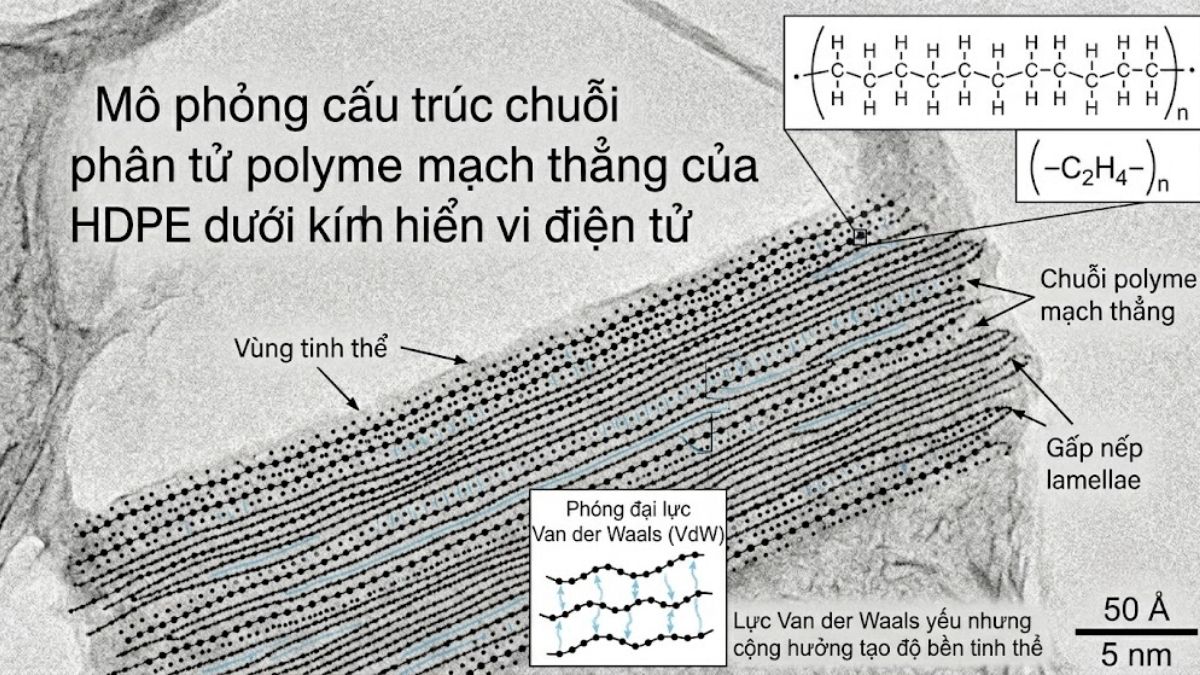

2. Cấu trúc phân tử và lý do HDPE vượt trội hơn nhựa thông thường

Sự vượt trội của HDPE bắt nguồn trực tiếp từ hình thái cấu trúc phân tử. Trong khi LDPE (Low-Density Polyethylene) có nhiều nhánh phụ gây cản trở lực hút liên phân tử, HDPE sở hữu cấu trúc mạch thẳng liền mạch.

Lực tương tác Van der Waals giữa các chuỗi phân tử HDPE đạt mức tối đa, đẩy tỷ lệ kết tinh của vật liệu lên ngưỡng 70% - 80%. Mật độ kết tinh cao tạo ra lớp rào cản vật lý siêu nhỏ, ngăn chặn sự thẩm thấu của các dung môi hữu cơ, acid, kiềm và các chất ăn mòn công nghiệp. Độ thấm khí (O2, CO2) và độ thấm hơi nước của HDPE cực kỳ thấp, đáp ứng các tiêu chuẩn khắt khe nhất trong đóng gói bảo quản hóa chất nhạy cảm và thực phẩm.

3. Bảng thông số kỹ thuật tiêu chuẩn của nhựa HDPE

Dữ liệu vật lý và cơ học của HDPE được xác định thông qua các bài kiểm tra phòng thí nghiệm tiêu chuẩn. Dưới đây là ma trận thông số kỹ thuật và so sánh đối chiếu định lượng để đánh giá hiệu năng vật liệu:

Bảng 1: Thông số kỹ thuật vật lý & hóa học chuẩn của HDPE

Bảng 2: Ma trận so sánh HDPE vs LDPE vs PP (Dữ liệu trung bình)

4. Phân loại HDPE theo phương pháp gia công

Chỉ số dòng chảy (MFI) là thông số quyết định phương pháp gia công phù hợp cho từng lô hạt nhựa HDPE.

• HDPE thổi khuôn (Blow molding): Yêu cầu chỉ số MFI thấp (0.1 - 0.5 g/10 min) để duy trì độ nhớt và sức căng bề mặt của màng nhựa nóng chảy. Phù hợp sản xuất can nhựa, bồn chứa hóa chất IBC, chai lọ dược phẩm.

• HDPE ép phun (Injection molding): Cần dòng chảy cao (MFI từ 2.0 - 20.0 g/10 min) giúp polyme lấp đầy khuôn mẫu có chi tiết phức tạp với tốc độ nhanh. Ứng dụng chế tạo linh kiện máy móc, nắp chai, thùng rác công nghiệp.

• HDPE đùn (Extrusion): Có phân lượng phân tử cao (HMW-HDPE), MFI thường < 0.1 g/10 min. Ứng dụng sản xuất màng chống thấm HDPE, ống dẫn nước áp lực cao (PN10 - PN20), cáp quang bọc nhựa.

5. Ứng dụng thực tế của HDPE trong công nghiệp và đời sống

Tính trơ hóa học kết hợp cùng độ bền cơ học biến HDPE thành vật liệu nền tảng cho ba nhóm ngành công nghiệp trọng điểm:

• Hạ tầng cấp thoát nước & Năng lượng: Ống HDPE gân xoắn hoặc ống trơn (chuẩn ISO 4427) chịu được áp suất ngầm, không bị rỉ sét dưới tác động của ion gốc sunfat hay clorua trong đất, tuổi thọ vận hành thực tế đạt trên 50 năm.

• Công nghiệp hóa chất & Xử lý môi trường: Bọc lót hồ chứa chất thải, chế tạo tháp xử lý khí, bồn chứa dung môi có nồng độ acid (HCl, H2SO4) và kiềm (NaOH) cao lên tới 40% ở nhiệt độ phòng.

• Y tế, Dược phẩm & Thực phẩm: Tuân thủ tiêu chuẩn FDA CFR 21 177.1520. Màng HDPE hoặc bao bì cứng không rò rỉ monomer độc hại vào dung dịch y tế, đảm bảo độ tinh khiết cho môi trường nuôi cấy hoặc hóa chất dược phẩm.

6. Hướng dẫn nhận biết và kiểm tra chất lượng hạt nhựa HDPE

Mọi quy trình nhập nguyên liệu đều phải trải qua đánh giá QC nghiêm ngặt. Dưới đây là Quy trình thao tác chuẩn (SOP) cơ bản để đánh giá chất lượng lô hạt HDPE trong phòng thí nghiệm:

1. Kiểm tra cảm quan & Khối lượng riêng: Hạt nhựa nguyên sinh không mùi, màu trắng đục mờ, bề mặt trơn láng. Cho mẫu vào dung dịch cồn pha loãng (tỷ trọng 0.95 g/cm³), hạt HDPE đạt chuẩn sẽ nổi lơ lửng, không chìm như các loại nhựa tỷ trọng cao (PVC, PET).

2. Đo chỉ số dòng chảy nóng chảy (Melt Flow Index):

   • Làm nóng buồng gia nhiệt của máy đo MFI lên chính xác 190 °C ± 0.1 °C.

   • Cho 5.0g mẫu HDPE vào buồng, gia tải bằng tạ chuẩn 2.16 kg.

   • Cắt và cân lượng nhựa chảy ra sau mỗi 10 phút. Đối chiếu kết quả với chứng nhận COA của nhà sản xuất.

3. Kiểm tra độ bền ứng suất môi trường (ESCR): Sử dụng các dung dịch hóa chất phân tích tinh khiết (ví dụ: Igepal CO-630) gia nhiệt để giả lập môi trường ăn mòn, ghi nhận thời gian mẫu nhựa xuất hiện vết nứt vi mô.

7. Phân tích thị trường HDPE: Cơ hội và thách thức cho nhà đầu tư

Thị trường HDPE toàn cầu đang chịu sự chi phối mạnh mẽ từ sự biến động giá của nguyên liệu thượng nguồn (Ethylene) và áp lực tiêu chuẩn ESG (Môi trường, Xã hội, Quản trị).

"Sự dịch chuyển sang nền kinh tế tuần hoàn đòi hỏi các phòng QC phải kiểm soát gắt gao tỷ lệ tạp chất trong HDPE tái chế (rHDPE). Dung sai cơ lý hiện nay tại các nhà máy xuất khẩu chỉ cho phép dưới 0.05% sai số tỷ trọng nhằm đảm bảo an toàn cho bao bì chịu lực." - Phát biểu từ Chuyên gia Cố vấn Kỹ thuật của Labee.

Việc đầu tư vào công nghệ tách chiết và phân tích quang phổ (FTIR) đang trở thành rào cản kỹ thuật bắt buộc đối với các nhà máy muốn nâng cao biên độ lợi nhuận từ mảng polyme chất lượng cao.

Xem thêm: Tiêu chuẩn phòng thí nghiệm: Hướng dẫn toàn diện về an toàn và quản lý chất lượng 2026

8. Tại sao nên chọn mua hạt nhựa/sản phẩm HDPE tại Vietchem?

Trên thị trường cung ứng vật liệu polyme công nghiệp, Vietchem là đơn vị phân phối hạt nhựa HDPE nguyên sinh với sản lượng lớn, đảm bảo tính ổn định về chuỗi cung ứng cho các nhà máy gia công quy mô rải rác toàn quốc. Nguồn hàng nguyên liệu này phục vụ đắc lực cho các dây chuyền sản xuất ống nhựa, bao bì hoặc linh kiện ép phun công nghiệp.

Tuy nhiên, đối với các nhà máy sản xuất bao bì cấp dược phẩm, linh kiện ô tô hay sản phẩm có yêu cầu kỹ thuật cao, việc mua nguyên liệu đầu vào chỉ là bước đầu. Khâu kiểm soát chất lượng (QA/QC) hạt nhựa trước và sau gia công mới là yếu tố quyết định.

Tại đây, đội ngũ Labee đóng vai trò là đối tác cung cấp hạ tầng kỹ thuật phòng thí nghiệm chuyên sâu cho ngành nhựa. Chúng tôi thiết lập giải pháp kiểm nghiệm polyme thông qua mạng lưới đối tác toàn cầu:

• Hóa chất tinh khiết & Dung môi trích ly: Hàng ngàn mã hóa chất đạt chuẩn ACS, ISO từ VWR (Avantor), SRLchem, TCI dùng trong phân tích nhiệt, chuẩn bị mẫu sắc ký kiểm tra độc tố (phthalate, kim loại nặng) tồn dư trong nhựa.

• Dụng cụ thủy tinh định lượng: Toàn bộ hệ thống ống đong, bình định mức từ Supertek (Ấn Độ) đạt chuẩn DIN ISO 3585/ASTM E-438 Class A, đảm bảo sai số nhỏ nhất khi pha chế thuốc thử đo MFI hoặc đo tỷ trọng.

• Vật tư tiêu hao đo lường: Nguồn hàng luôn sẵn sàng (JIT) tại kho TP.HCM và Long An, giúp phòng QC của các nhà máy nhựa vận hành liên tục, cắt giảm 30% - 40% chi phí chờ đợi vật tư và hao hụt dung môi kém chất lượng.

9. Lời kết

HDPE là một vật liệu kỹ thuật cốt lõi định hình công nghiệp hiện đại nhờ sự cân bằng hoàn hảo giữa độ bền cơ học và tính trơ hóa học. Việc nắm vững các thông số kỹ thuật như MFI, tỷ trọng và độ kết tinh là cơ sở để ứng dụng vật liệu này vào đúng dây chuyền sản xuất.

Nếu nhà máy hoặc phòng thí nghiệm của quý khách đang cần nâng cấp quy trình kiểm định chất lượng vật liệu nhựa, chuẩn hóa các phương pháp đo lường phân tích theo tiêu chuẩn ISO/IEC 17025, hãy liên hệ ngay với kỹ sư chuyên môn của Labee để nhận tài liệu SOP hướng dẫn kiểm nghiệm polyme và danh mục thuốc thử tinh khiết phù hợp nhất.

MỤC Q&A CHUYÊN Sâu (Technical & Troubleshooting FAQ)

1. Tại sao mẫu sản phẩm HDPE bị rạn nứt do ứng suất môi trường (ESCR) trong thời gian ngắn và làm thế nào để khắc phục? Hiện tượng rạn nứt ESCR xảy ra khi HDPE tiếp xúc với dung dịch hoạt động bề mặt (chất tẩy rửa, dầu mỡ) dưới ứng suất kéo hoặc uốn. Nguyên nhân kỹ thuật thường do sử dụng mã hạt có phân bố trọng lượng phân tử (MWD) quá hẹp hoặc chỉ số MFI quá cao. Để khắc phục, cần chuyển sang sử dụng nhóm HDPE có phân lượng phân tử bimodal, kết hợp kiểm tra đánh giá bằng dung dịch Igepal 10% ở 50 °C trong phòng lab theo chuẩn ASTM D1693.

2. Sự khác biệt cốt lõi trong phổ phân tích nhiệt vi sai (DSC) giữa HDPE và LLDPE là gì? Trong biểu đồ DSC, đỉnh nóng chảy (melting peak) của HDPE rất hẹp và nhọn, hội tụ ở dải nhiệt độ 130 °C - 135 °C do cấu trúc tinh thể đồng nhất và tỷ lệ kết tinh cao (>70%). Ngược lại, LLDPE (nhựa tỷ trọng thấp mạch thẳng) sẽ cho một đỉnh phổ rộng hơn, nằm ở dải nhiệt độ thấp hơn (khoảng 120 °C - 125 °C), phản ánh cấu trúc tinh thể bị khiếm khuyết do các nhánh phụ chuỗi ngắn (short-chain branches) gây ra.

3. Làm thế nào để loại bỏ nhiễu tín hiệu do phụ gia (Antioxidant, Slip agent) khi đo phổ hồng ngoại biến đổi Fourier (FTIR) để định danh hạt HDPE nguyên sinh? Để triệt tiêu tín hiệu nhiễu, nhân viên QC cần thực hiện bước trích ly mẫu. Sử dụng dung môi hữu cơ tinh khiết (như Xylene hoặc Chloroform cấp độ HPLC từ VWR/SRLchem) để chiết hồi hồi lưu mẫu nhựa trong thiết bị Soxhlet. Quá trình này hòa tan và tách các chất phụ gia ra khỏi nền polyme. Sau khi sấy khô phần nhựa còn lại, phổ FTIR thu được sẽ phản ánh chính xác cấu trúc gốc của chuỗi Polyethylene (-CH2- stretches).

DANH MỤC TÀI LIỆU THAM KHẢO (References)

• Tiêu chuẩn ASTM D1248-12: Standard Specification for Polyethylene Plastics Extrusion Materials for Wire and Cable.

• Tiêu chuẩn ISO 1133-1:2011: Plastics — Determination of the melt mass-flow rate (MFR) and melt volume-flow rate (MVR) of thermoplastics.

• Quy định FDA CFR 21 Part 177.1520: Olefin polymers (United States Food and Drug Administration).
