Lò Nung Phòng Thí Nghiệm: Giải Pháp Nhiệt Phân & Xử Lý Mẫu Chính Xác

Lò nung phòng thí nghiệm là thiết bị gia nhiệt nhiệt độ cao từ 300 °C đến trên 1700 °C sử dụng cơ chế truyền nhiệt bức xạ trong buồng kín. Thiết bị đóng vai trò cốt lõi trong quá trình tro hóa, nhiệt phân và xử lý mẫu vật liệu trước khi phân tích hàm lượng hữu cơ hoặc vô cơ.

1. Lò nung phòng thí nghiệm là gì? Nguyên lý hoạt động cơ bản

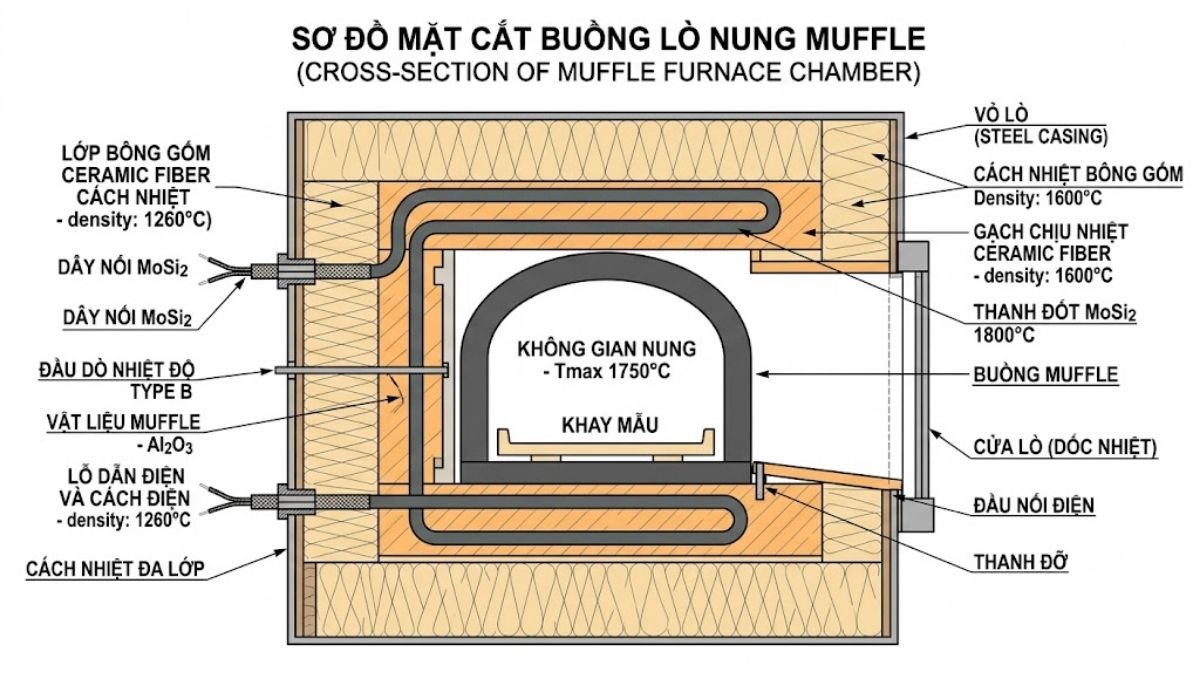

Lò nung phòng thí nghiệm (Muffle Furnace) là thiết bị gia nhiệt buồng kín cách nhiệt hoàn toàn với môi trường ngoài, được thiết kế để nung nóng các mẫu vật liệu đến dải nhiệt độ cực cao (từ 300 °C đến 1800 °C). Khác với các dòng tủ sấy thông thường sử dụng đối lưu không khí cưỡng bức, lò nung truyền nhiệt chủ yếu bằng bức xạ hồng ngoại từ các phần tử phát nhiệt được bố trí quanh thành buồng nung.

Nguyên lý hoạt động của lò nung dựa trên hiện tượng tỏa nhiệt Joule khi dòng điện chạy qua các thanh đốt (heating elements). Tùy thuộc vào dải nhiệt độ làm việc, các thanh đốt được chế tạo từ các vật liệu bán dẫn hoặc hợp kim đặc thù:

• Hợp kim Fe-Cr-Al (Kanthal): Sử dụng phổ biến cho các dòng lò nung có nhiệt độ tối đa dưới 1200 °C.

• Silicon Carbide (SiC): Ứng dụng cho dải nhiệt độ từ 1200 °C đến 1500 °C.

• Molybdenum Disilicide (MoSi₂): Sử dụng cho các ứng dụng nhiệt độ cực cao từ 1500 °C đến 1800 °C.

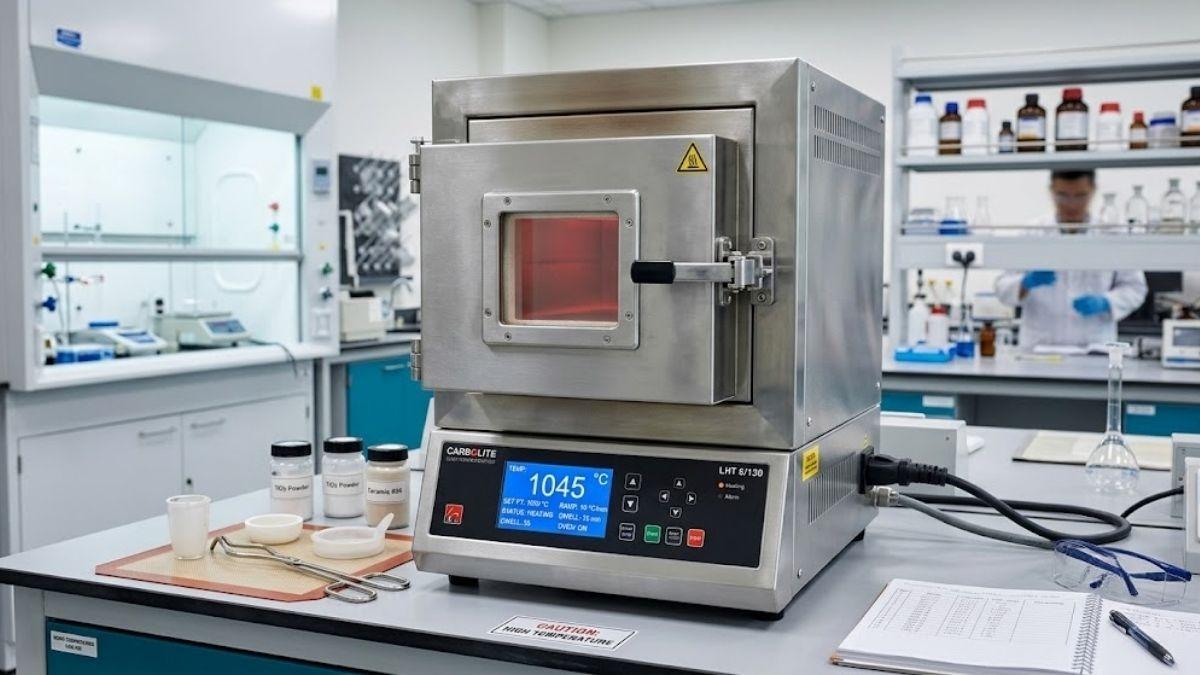

Hệ thống điều khiển của lò nung hiện đại sử dụng thuật toán PID (Proportional-Integral-Derivative) liên tục phản hồi tín hiệu từ cảm biến nhiệt độ (Thermocouple - cặp nhiệt điện) để điều chỉnh công suất nguồn cấp cấp vào thanh đốt. Các loại thermocouple được hiệu chuẩn nghiêm ngặt theo tiêu chuẩn quốc tế:

• Type K (Chromel-Alumel): Thích hợp cho dải nhiệt độ dưới 1100 °C.

• Type S (Platinum/Rhodium - 10%): Độ chính xác cao cho dải nhiệt độ đến 1600 °C.

• Type B (Platinum/Rhodium - 30%): Chuyên dụng cho các ứng dụng trên 1600 °C.

Tiêu chuẩn an toàn nhiệt của lò nung tuân thủ nghiêm ngặt theo định chuẩn DIN 12880, đảm bảo lớp vỏ bảo vệ bên ngoài luôn duy trì nhiệt độ an toàn cho người thao tác, ngay cả khi nhiệt độ buồng nung đạt mức tối đa.

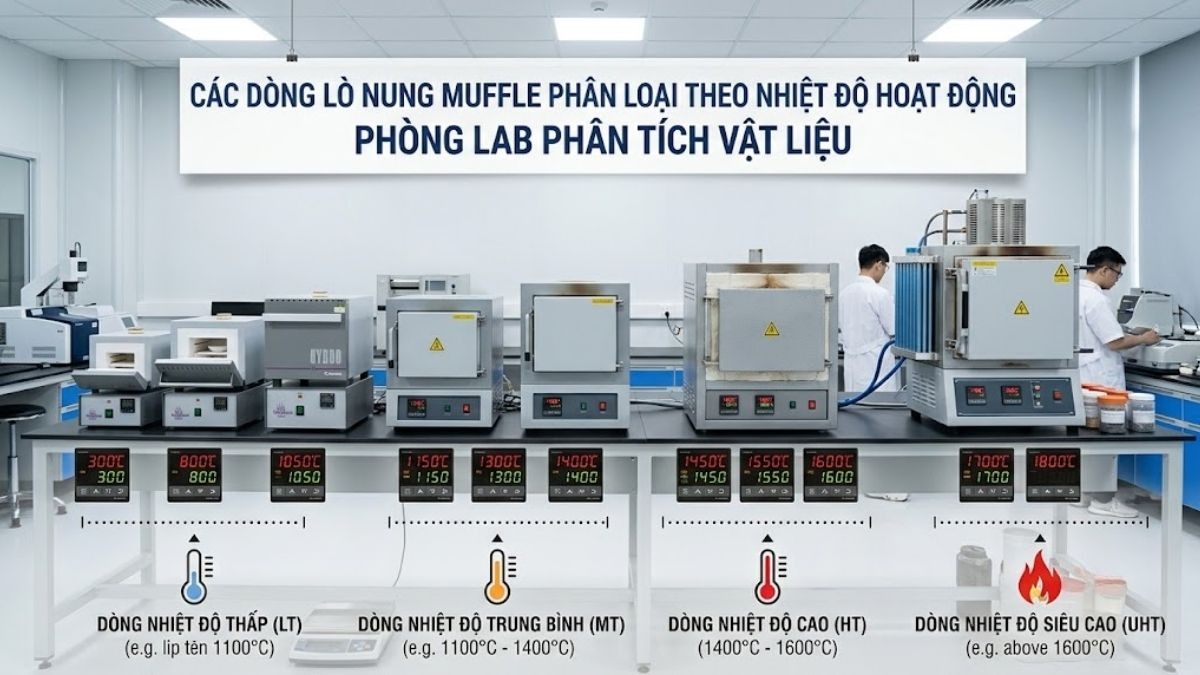

2. Phân loại lò nung theo ứng dụng và dải nhiệt độ

Việc phân loại lò nung dựa trên giới hạn nhiệt độ tối đa giúp các quản lý phòng thử nghiệm (Lab Manager) định hình chính xác dòng thiết bị phù hợp với mục tiêu phân tích kỹ thuật và tối ưu hóa điện năng tiêu thụ.

2.1. Lò nung nhiệt độ thấp (Dưới 1000 °C)

Dòng thiết bị này sử dụng chủ yếu bộ gia nhiệt bằng sợi kim loại Kanthal đi âm trong vách ceramic chịu nhiệt để bảo vệ thanh đốt khỏi các khí ăn mòn sinh ra từ mẫu.

• Ứng dụng chủ đạo: Tro hóa mẫu thực phẩm, phân tích hàm lượng polyme, xác định tổn thất khi nung (LOI - Loss on Ignition) của bùn thải và mẫu đất.

• Cơ chế kỹ thuật: Quá trình tro hóa mẫu than được thực hiện theo tiêu chuẩn ASTM D3174, yêu cầu gia nhiệt tuyến tính từ nhiệt độ phòng lên 750 °C với tốc độ tăng nhiệt được kiểm soát chặt chẽ trong khoảng 5 °C/phút đến 10 °C/phút để tránh hiện tượng cháy bùng làm hao hụt khối lượng mẫu vô cơ.

2.2. Lò nung nhiệt độ cao (1000 °C - 1700 °C)

Sử dụng các thanh gia nhiệt SiC hoặc MoSi₂ dạng treo tự do dọc theo hai bên thành buồng lò nung để đảm bảo bức xạ nhiệt đồng đều tối đa.

• Ứng dụng chủ đạo: Thiêu kết vật liệu gốm kỹ thuật (sintering), nung chảy thủy tinh, phân tích mẫu quặng kim loại và kiểm tra đặc tính chịu nhiệt của vật liệu đúc.

• Cơ chế kỹ thuật: Tại dải nhiệt độ từ 1400 °C đến 1600 °C, cấu trúc pha của các oxit vô cơ như Al₂O₃ và ZrO₂ bắt đầu tái sắp xếp cấu trúc tinh thể, tăng mật độ liên kết hạt, giúp tăng độ bền cơ học của vật liệu sau thiêu kết.

2.3. Lò nung chuyên dụng (Tủ găng tay, buồng nung XRD, mẫu dễ cháy)

Đây là các hệ thống lò nung tích hợp sâu với các thiết bị phân tích ngoại vi hoặc vận hành trong môi trường khí kiểm soát đặc biệt.

• Lò nung khí bảo vệ (Inert Gas Furnaces): Tích hợp hệ thống van điều áp và lưu lượng kế để nạp liên tục khí Nitrogen hoặc Argon tinh khiết cao (đạt 99.999%), duy trì áp suất dương nhỏ để loại bỏ hoàn toàn khí Oxy. Quy trình này bảo vệ các mẫu kim loại nhạy cảm hoặc mẫu chứa cacbon không bị oxy hóa trong suốt chu kỳ nhiệt.

• Lò nung tích hợp tủ găng tay (Glovebox-integrated): Thiết kế buồng nung kết nối trực tiếp với tủ găng tay không khí kín, chuyên dùng cho nghiên cứu pin Lithium-ion hoặc các hợp chất cơ kim cực kỳ nhạy cảm với hơi ẩm và oxy.

3. Tiêu chí lựa chọn lò nung phù hợp cho phòng Lab

Để đảm bảo thiết bị vận hành ổn định trong thời gian dài và đem lại kết quả phân tích có tính tái lặp cao, các kỹ sư QA/QC cần đối chiếu kỹ lưỡng các thông số kỹ thuật sau trước khi phê duyệt mua sắm:

1. Dung tích buồng nung hữu dụng (Chamber Volume): Thể tích lò nung phòng thí nghiệm dao động phổ biến từ 1 L đến 45 L. Điểm lưu ý cốt lõi là không bao giờ được xếp mẫu chiếm quá 70% thể tích buồng nung để đảm bảo khoảng không cho khí đối lưu tự nhiên, giúp nhiệt độ đồng đều tại mọi điểm đạt mức ±1 °C đến ±3 °C.

2. Độ ổn định nhiệt độ tĩnh (Temperature Stability): Được định nghĩa là độ lệch nhiệt độ tại điểm đặt (setpoint) sau khi hệ thống đạt trạng thái cân bằng nhiệt. Các lò nung chuẩn phân tích yêu cầu sai số cực nhỏ, thường dưới ±1 °C tại nhiệt độ 1000 °C nhờ bộ điều khiển vi xử lý PID điều xung SCR (Silicon Controlled Rectifier).

3. Vật liệu cách nhiệt buồng nung (Insulation Material): Lớp lót cách nhiệt phải sử dụng sợi gốm ép chân không tỷ trọng cao (Vacuum-formed ceramic fiber). Vật liệu này có quán tính nhiệt cực thấp, giúp lò nung gia nhiệt nhanh (đạt dải tăng nhiệt từ 10 °C/phút đến 20 °C/phút) đồng thời giảm thiểu lượng nhiệt thất thoát qua vỏ lò nung, tiết kiệm đến 30% điện năng so với gạch chịu nhiệt kiểu cũ.

4. Hệ thống điều khiển chương trình (Program Controller): Thay vì các bộ điều khiển đơn điểm đơn giản, lò nung dùng cho phân tích R&D cần trang bị bộ điều khiển lập trình đa chương trình (Multi-segment programmer), hỗ trợ thiết lập tối thiểu 8 đến 32 phân đoạn nhiệt (gồm các bước tăng nhiệt - ramp, giữ nhiệt - dwell, và hạ nhiệt tự nhiên - cool).

4. Bảng so sánh các thương hiệu lò nung uy tín tại Việt Nam

Dưới đây là bảng ma trận so sánh định lượng các thương hiệu lò nung phòng thí nghiệm đang được ứng dụng rộng rãi tại thị trường Việt Nam:

5. Hướng dẫn vận hành và an toàn khi sử dụng lò nung

Vận hành lò nung nhiệt độ cao tiềm ẩn nhiều rủi ro về bỏng nhiệt và hư hỏng thiết bị nếu không tuân thủ quy trình thao tác chuẩn (SOP). Dưới đây là quy trình vận hành và xử lý sự cố chuẩn hóa:

Quy trình Thao tác Chuẩn (SOP) vận hành Lò nung

1. Kiểm tra trước khi vận hành: Đảm bảo buồng nung sạch, không có vụn mẫu từ chu kỳ trước. Kiểm tra hệ thống ống thoát khí (chimney) không bị tắc nghẽn để các hơi khí acid, dung môi thoát ra ngoài an toàn.

2. Chuẩn bị mẫu: Mẫu phải được sấy khô hoàn toàn trước khi cho vào lò nung để tránh hiện tượng nước bay hơi đột ngột gây nứt vỡ chén nung hoặc bắn tóe mẫu làm hỏng lớp lót sợi gốm cách nhiệt.

3. Thiết lập thông số: Nhập chương trình nhiệt độ (ramp rate, setpoint, giữ nhiệt) phù hợp với loại mẫu.

   "Việc kiểm soát tốc độ tăng nhiệt (ramp rate) dưới 15 °C mỗi phút vừa bảo vệ tuổi thọ thanh đốt SiC vừa ngăn hiện tượng sốc nhiệt gây nứt vỡ mẫu sứ alumina." – Cố vấn kỹ thuật cấp cao Labee.

4. Lấy mẫu an toàn: Chỉ mở cửa lò nung khi nhiệt độ buồng nung đã hạ xuống dưới 300 °C. Luôn mang găng tay chịu nhiệt chuyên dụng (chịu được dải nhiệt trên 500 °C) và kính bảo hộ chống tia hồng ngoại. Sử dụng kẹp gắp chén nung (crucible tongs) bằng thép không gỉ có chiều dài tối thiểu 400 mm để dịch chuyển chén nung vào bình hút ẩm.

Hướng dẫn Khắc phục Sự cố (Troubleshooting) nhanh

• Sự cố 1: Lò nung không gia nhiệt dù đèn tín hiệu đầu ra vẫn sáng.

  • Nguyên nhân: Thanh đốt bị đứt hoặc rơ-le bán dẫn (SSR) bị hỏng.

  • Xử lý: Tắt nguồn, dùng đồng hồ vạn năng đo điện trở của thanh đốt. Nếu điện trở vô cực, tiến hành thay thế thanh đốt đồng bộ.

• Sự cố 2: Nhiệt độ hiển thị nhảy loạn hoặc báo lỗi báo động "S.ERR" (Sensor Error).

  • Nguyên nhân: Cặp nhiệt điện (Thermocouple) bị đứt hoặc tiếp xúc lỏng ở cầu đấu dây nối.

  • Xử lý: Kiểm tra cầu đấu dây phía sau thiết bị. Nếu dây kết nối bình thường, tiến hành thay thế thermocouple mới cùng loại (Type K, S hoặc B).

6. Tại sao nên chọn mua lò nung?

Tại thị trường cung ứng thiết bị khoa học Việt Nam, Vietchem được biết đến là đơn vị thương mại tổng hợp lớn, phân phối đa dạng các dòng lò nung muffle nhập khẩu. Tuy nhiên, đứng dưới góc độ kỹ thuật sâu và tối ưu hóa ngân sách vận hành thực tế cho phòng thí nghiệm, khách hàng thường gặp phải những bài toán nan giải về chi phí tiêu hao dài hạn và tính linh hoạt trong hỗ trợ kỹ thuật nhanh.

Để giải quyết triệt để vấn đề này, Labee mang đến một hệ sinh thái giải pháp toàn diện và tối ưu hơn:

Giải pháp vật tư phụ trợ thông minh từ Supertek (Ấn Độ)

Mỗi chu kỳ vận hành lò nung nhiệt độ cao luôn đòi hỏi một lượng lớn chén nung (crucible) chịu nhiệt chất lượng cao. Thông thường, các hãng thiết bị lớn từ Châu Âu thường bán kèm các phụ kiện sứ với giá rất đắt đỏ, đẩy chi phí vận hành thường niên tăng cao.

Labee – với vai trò là đối tác chiến lược của thương hiệu Supertek (Ấn Độ) – giới thiệu dòng sản phẩm chén nung sứ vô cơ, chén nung Alumina hàm lượng tinh khiết cao (High Alumina Crucible đạt dải nhiệt lên đến 1750 °C) chế tạo theo tiêu chuẩn ASTM E-438 Type 1 Class A:

• Tiết kiệm 30% - 40% chi phí tiêu hao: Các dòng chén nung sứ Supertek có độ bền cơ học và khả năng kháng sốc nhiệt tương đương các thương hiệu Châu Âu nhưng có mức giá tối ưu hơn rất nhiều.

• Tương thích tuyệt đối: Đầy đủ kích thước từ 5 ml đến 1000 ml, phù hợp hoàn hảo với mọi khay đỡ mẫu trong các dòng lò nung của các hãng như Nabertherm hay Daihan.

Lợi thế vượt trội khi đồng hành cùng Labee

• Tư vấn chuyên môn hóa: Không chỉ bán thiết bị tĩnh, đội ngũ kỹ thuật của Labee hỗ trợ người dùng xây dựng chương trình nhiệt độ (SOP) tối ưu cho từng loại mẫu cụ thể để kéo dài tuổi thọ thanh đốt.

• Hỗ trợ kỹ thuật Just-In-Time (JIT): Trạm dịch vụ kỹ thuật tại TP.HCM và kho hàng Xuyên Á (Long An) đảm bảo phản hồi xử lý sự cố thiết bị tại chỗ trong vòng 24 giờ.

• Cung ứng vật tư đồng bộ: Sẵn kho đầy đủ bình hút ẩm, kẹp gắp chén nung, và chất chuẩn kim loại phân tích nhiệt đảm bảo phòng lab luôn hoạt động liên tục, không bị đứt gãy quy trình kiểm nghiệm.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Danh mục sản phẩm lò nung tiêu biểu

Dưới đây là một số dòng lò nung phòng thí nghiệm tiêu biểu đang được cung cấp chính hãng kèm hồ sơ hiệu chuẩn đầy đủ:

1. Lò nung Nabertherm LE 6/11 (Đức):

   • Thông số kỹ thuật: Dung tích 6 L; Nhiệt độ tối đa 1100 °C; Công suất 1.8 kW; Bộ điều khiển R7 điều khiển nhiệt độ chính xác cao.

   • Ứng dụng: Tro hóa mẫu thực phẩm, dược phẩm thường quy.

2. Lò nung Daihan F-14 (Hàn Quốc):

   • Thông số kỹ thuật: Dung tích 14 L; Nhiệt độ tối đa 1200 °C; Công suất 4.5 kW; Đầu dò Type K cho tốc độ phản hồi cực nhanh.

   • Ứng dụng: Nhiệt luyện kim loại, phân tích vật liệu màng mỏng.

3. Lò nung nhiệt độ siêu cao LHT 04/17 (Đức):

   • Thông số kỹ thuật: Dung tích 4 L; Nhiệt độ tối đa 1700 °C; Thanh gia nhiệt MoSi₂ treo tự do; Phù hợp nung thiêu kết mẫu zirconia nha khoa và gốm kỹ thuật.

8. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Tại sao buồng nung sợi gốm (Ceramic Fiber) dễ bị nứt chân chim sau một thời gian hoạt động và điều này có ảnh hưởng đến an toàn không? Trả lời: Hiện tượng nứt chân chim xuất hiện trên bề mặt buồng nung sợi gốm ép chân không là do sự co ngót nhiệt tự nhiên khi thiết bị liên tục thay đổi nhiệt độ từ nhiệt độ phòng lên mức trên 1000 °C. Hiện tượng này hoàn toàn bình thường và không làm giảm khả năng cách nhiệt tổng thể của lớp lót cũng như không ảnh hưởng đến an toàn, trừ khi các mảng gốm bị bong tróc lớn làm hở thanh đốt điện trở bên trong.

Câu hỏi 2: Làm thế nào để kiểm tra độ chính xác nhiệt độ thực tế bên trong buồng lò nung định kỳ? Trả lời: Người vận hành có thể sử dụng vòng đo nhiệt co ngót chuyên dụng (Tempishrink rings / PTCR) đặt vào các vị trí khác nhau trong buồng nung và chạy chu kỳ nhiệt chuẩn. Sau khi hoàn thành nung, dùng panme kỹ thuật đo đường kính thực tế của vòng gốm và đối chiếu với bảng chuyển đổi của nhà sản xuất để xác định chính xác nhiệt độ thực tế nhận được tại các điểm trong buồng lò nung.

Câu hỏi 3: Quy trình tro hóa mẫu chứa lưu huỳnh (Sulfur) hoặc halogen (Clo, Flo) cần lưu ý gì để bảo vệ thanh đốt lò nung? Trả lời: Các khí sinh ra như SO₂, HCl, HF ở nhiệt độ cao có khả năng ăn mòn mạnh lớp oxit bảo vệ trên bề mặt thanh đốt Fe-Cr-Al hoặc SiC. Quy trình chuẩn yêu cầu phải lắp đặt hệ thống lò nung có đường ống hút xả cưỡng bức khí thải hoặc sử dụng các thanh đốt có lớp phủ bảo vệ chuyên dụng chịu hóa chất ăn mòn để kéo dài tuổi thọ thanh đốt.
