Máy cô quay phòng thí nghiệm: Giải pháp chưng cất dung môi hiệu quả

Máy cô quay phòng thí nghiệm (Rotary Evaporator) là thiết bị chưng cất chân không chuyên dụng, vận hành bằng cách kết hợp chuyển động quay của bình cầu, bể nhiệt gia nhiệt và hạ áp suất hệ thống. Phương pháp này giảm điểm sôi của dung môi, tăng tốc độ bay hơi, bảo vệ các hợp chất nhạy nhiệt và nâng cao hiệu suất thu hồi dung môi đạt tới trên 95% trong phân tích kiểm nghiệm.

1. Máy cô quay (Rotary Evaporator) là gì? Nguyên lý hoạt động

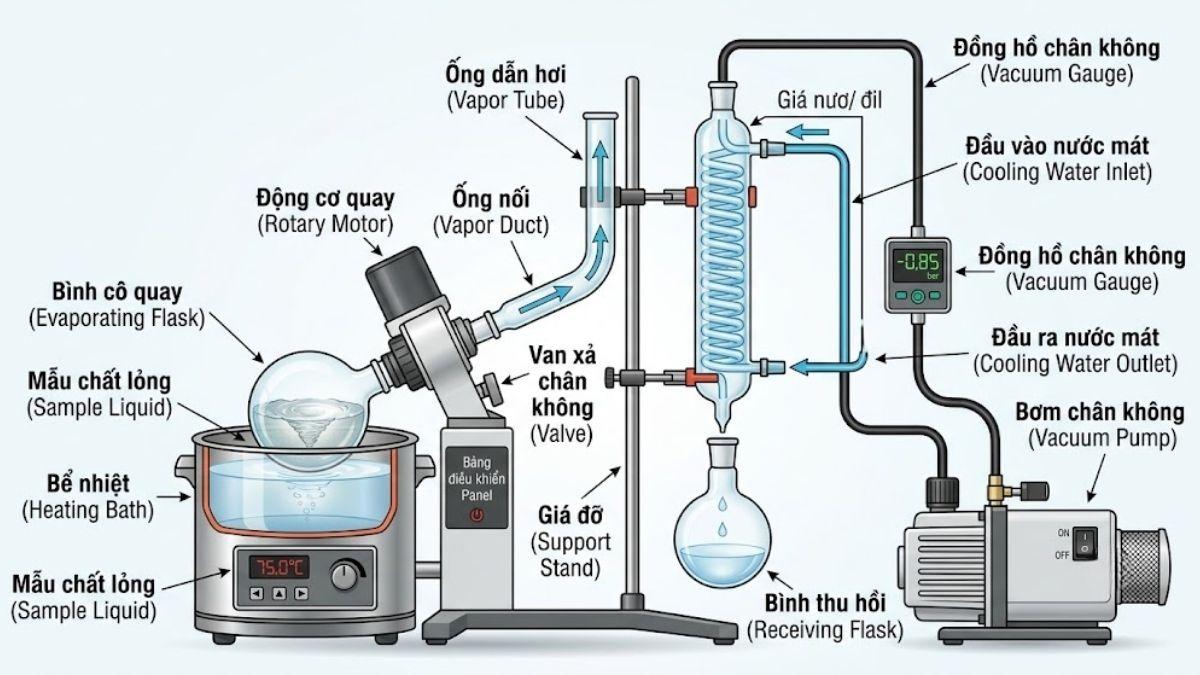

Máy cô quay phòng thí nghiệm (Rotary Evaporator) là thiết bị tách dung môi ra khỏi hỗn hợp mẫu bằng phương pháp bay hơi ở nhiệt độ thấp dưới áp suất giảm. Cấu tạo cơ bản của thiết bị bao gồm: motor quay, bình cầu cô quay (evaporating flask), bể gia nhiệt (heating bath), ống ngưng tụ (condenser), bình thu hồi (receiving flask) và hệ thống bơm chân không màng PTFE.

Nguyên lý vận hành dựa trên phương trình trạng thái Clausius-Clapeyron: khi áp suất trong hệ thống giảm xuống nhờ bơm chân không, nhiệt độ sôi của dung môi giảm tương ứng. Đồng thời, motor truyền chuyển động quay cho bình cầu với tốc độ điều chỉnh từ 20 rpm đến 280 rpm. Chuyển động này tạo ra một lớp màng chất lỏng cực mỏng phủ đều trên toàn bộ bề mặt bên trong bình Borosilicate 3.3, gia tăng diện tích tiếp xúc nhiệt lên gấp 4–5 lần so với chưng cất tĩnh.

"Việc duy trì chuyển động quay liên tục không chỉ tăng tốc độ truyền nhiệt mà còn triệt tiêu lực căng bề mặt cục bộ, ngăn ngừa hiện tượng quá nhiệt cục bộ và hiện tượng bùng nẩy mẫu (bumping) gây tổn thất dung dịch thử." — Kỹ sư Kỹ thuật Ứng dụng Labee

2. Tại sao cần sử dụng máy cô quay trong phòng thí nghiệm?

Trong quy trình chuẩn bị mẫu phân tích theo tiêu chuẩn ISO/IEC 17025 hoặc kiểm nghiệm Dược phẩm theo Dược điển USP <621>, máy cô quay đóng vai trò cốt lõi nhờ các ưu thế kỹ thuật:

• Bảo toàn cấu trúc hoạt chất nhạy nhiệt: Các hợp chất sinh học, vitamin, dược chất API hay chất chống oxy hóa dễ bị phân hủy ở nhiệt độ cao. Hạ áp suất cho phép cô cạn Methanol ở 40 °C (thay vì 64.7 °C ở áp suất khí quyển 1013 mbar) hoặc Water ở 45 °C (thay vì 100 °C).

• Tối ưu chi phí nhờ thu hồi dung môi: Tỷ lệ ngưng tụ và thu hồi dung môi tinh khiết đạt từ 92% đến 98%, giảm chi phí mua mới dung môi HPLC/AR và giảm chi phí xử lý chất thải nguy hại.

• Rút ngắn 65% thời gian xử lý mẫu: Nhờ sự kết hợp giữa màng chất lỏng mỏng và độ chân không sâu, tốc độ cô cạn nhanh hơn gấp 3–5 lần so với phương pháp cô cạn bằng dòng khí Nitrogen hoặc chưng cất cổ điển.

• Tăng độ lặp lại và độ chính xác: Hệ thống kiểm soát nhiệt độ tự động với độ sai số ≤ ±0.5 °C đảm bảo điều kiện thử nghiệm đồng nhất giữa các lô mẫu.

3. Các tiêu chí kỹ thuật quan trọng khi chọn mua máy cô quay

3.1. Công suất và dung tích bình cầu

Dung tích bình cầu quyết định quy mô xử lý mẫu của phòng thí nghiệm:

• Quy mô R&D / Kiểm nghiệm (50 mL – 3 L): Phù hợp bình cầu dung tích 500 mL, 1000 mL hoặc 2000 mL (cổ nhám ST 29/32). Công suất motor từ 40 W đến 60 W, bể nhiệt công suất 1000 W – 1300 W.

• Quy mô Semi-Pilot / Sản xuất nhỏ (5 L – 20 L): Yêu cầu bình cầu lớn, bể nhiệt công suất từ 2000 W đến 3000 W, trang bị hệ thống nâng hạ tự động (Motorized lift) để đảm bảo an toàn vận hành.

3.2. Hệ thống kiểm soát chân không và nhiệt độ

Kiểm soát các thông số nhiệt - áp suất tuân theo Quy tắc Delta 20 (Rule of 20):

• Nhiệt độ bể gia nhiệt (Heating Bath): Cài đặt ở 60 °C (dùng nước cho dải nhiệt 20–95 °C, dùng dầu silicone cho dải nhiệt lên đến 180 °C).

• Nhiệt độ hơi dung môi (Vapor Temp): Đạt mức 40 °C bằng cách điều chỉnh áp suất chân không tương ứng.

• Nhiệt độ làm lạnh ngưng tụ (Cooling Temp): Duy trì ở 20 °C từ sinh hàn tuần hoàn.

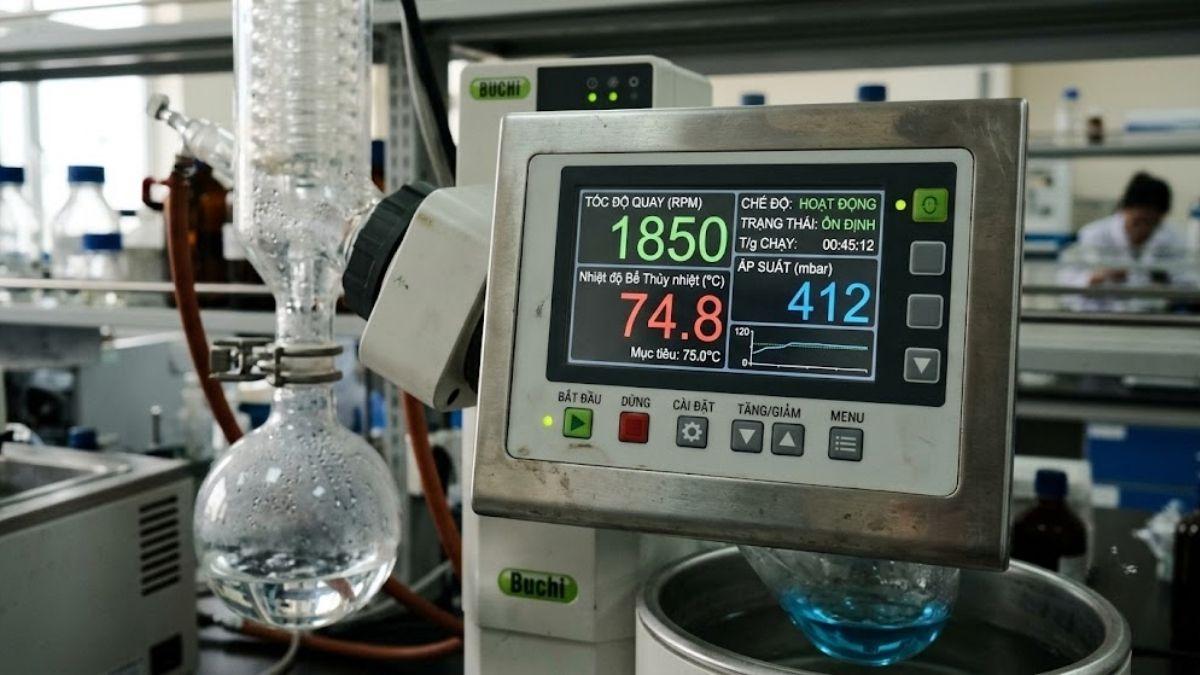

Độ chính xác của bộ điều khiển chân không kỹ thuật số đạt ±1 mbar giúp kiểm soát chính xác điểm sôi, ngăn chặn trào mẫu vào ống ngưng tụ.

3.3. Chất liệu thủy tinh và độ bền hóa học

Thủy tinh Borosilicate 3.3: Tuân thủ tiêu chuẩn ISO 3585 và DIN 12338, hệ số nở nhiệt cực thấp (3.3 × 10⁻⁶ K⁻¹), chịu tác động nhiệt độ chênh lệch đến 120 °C và kháng hầu hết các hóa chất ăn mòn (trừ HF và H₃PO₄ đặc nóng).

Lớp phủ an toàn (Safety Coating / Transparent Plastic Coat): Bộ thủy tinh được bọc lớp nhựa gia cường trong suốt giúp ngăn chặn mảnh vỡ bắn ra xung quanh và giữ lại hóa chất nếu xảy ra sự cố nổ chân không (implosion).

4. Phân loại máy cô quay phổ biến hiện nay

4.1. Máy cô quay bình đứng (Vertical Condenser)

Bộ ngưng tụ đặt đứng giúp thu hẹp diện tích chiếm chỗ trên bàn thí nghiệm. Đường dẫn hơi ngưng tụ ngắn giúp tối ưu hóa tốc độ thu hồi các dung môi có điểm sôi từ thấp đến trung bình như Dichloromethane (DCM), Acetone, Diethyl Ether.

4.2. Máy cô quay bình nghiêng (Diagonal Condenser)

Cột ngưng tụ đặt nghiêng một góc 45°, phù hợp cho các phép chưng cất cơ bản không yêu cầu độ chân không quá cao. Thiết kế này có mức đầu tư ban đầu tối ưu, thường được trang bị trong các phòng lab giảng dạy đại học hoặc kiểm nghiệm nông sản tiêu chuẩn.

4.3. Hệ thống cô quay thể tích lớn (Industrial/Pilot Scale)

Thiết kế dành riêng cho các cơ sở sản xuất dược liệu, tinh dầu hoặc hóa chất tinh khiết. Hệ thống tích hợp van nạp mẫu liên tục (Continuous feeding valve), hệ thống thu hồi dung môi tự động không cần xả chân không, và đạt tiêu chuẩn an toàn cháy nổ ATEX cho môi trường làm việc chứa hơi dung môi dễ cháy.

5. Hướng dẫn vận hành máy cô quay an toàn và hiệu quả

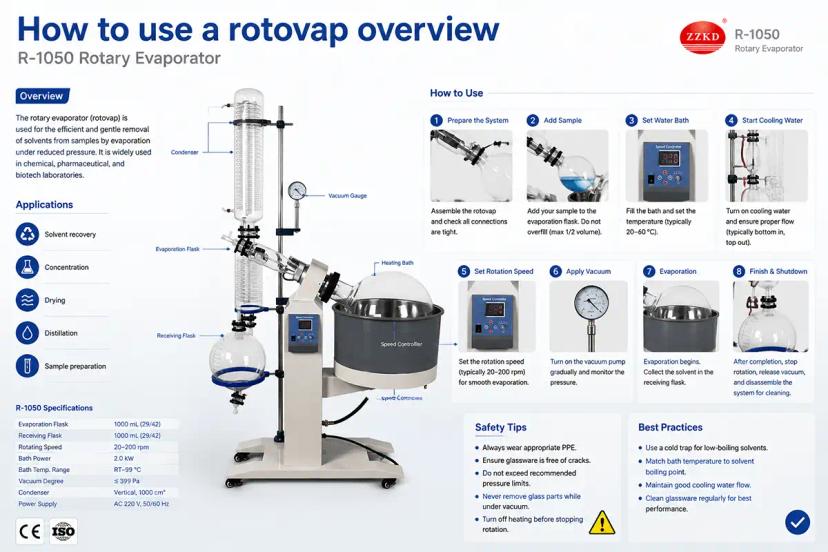

5.1. Quy trình thiết lập thông số và vận hành máy cô quay chân không (SOP)

1. Chuẩn bị hệ thống: Kiểm tra bình cô quay, bình hứng, cột sinh hàn, các khớp nối và đường ống chân không; bảo đảm toàn bộ bộ phận được lắp đúng vị trí, kín và không có vết nứt.

2. Nạp mẫu: Cho dung dịch mẫu vào bình cô quay, không vượt quá 50% dung tích bình để tạo khoảng trống cho quá trình bay hơi và hạn chế hiện tượng sôi trào. Lắp bình vào khớp nối và cố định chắc chắn bằng kẹp phù hợp.

3. Cài đặt bể gia nhiệt: Cho nước vào bể đến mức thích hợp, bật bể gia nhiệt và thiết lập nhiệt độ theo đặc tính của dung môi. Nhiệt độ vận hành thông thường nằm trong khoảng 20–60°C và không được vượt quá giới hạn kỹ thuật của thiết bị.

4. Khởi động hệ thống làm lạnh: Bật nước làm mát hoặc chiller, kiểm tra chiều dòng chảy theo nguyên tắc nước vào từ đầu dưới và ra ở đầu trên của cột sinh hàn. Duy trì lưu lượng ổn định để hơi dung môi được ngưng tụ hiệu quả.

5. Cài đặt tốc độ quay: Hạ bình cầu vào bể gia nhiệt, bật motor và tăng tốc độ từ từ. Máy R-1050 có dải tốc độ 20–200 rpm; tốc độ thực tế được lựa chọn tùy theo thể tích, độ nhớt và khả năng tạo bọt của mẫu, sao cho dung dịch tạo thành một lớp màng mỏng và chuyển động ổn định trên thành bình.

6. Thiết lập chân không: Khởi động bơm chân không và giảm áp suất từ từ, đồng thời theo dõi đồng hồ áp suất. Không tạo chân không đột ngột vì có thể làm mẫu sôi mạnh, tạo bọt hoặc trào sang cột sinh hàn. Điều chỉnh áp suất phù hợp với nhiệt độ bể và nhiệt độ sôi của dung môi.

7. Tiến hành cô quay: Duy trì ổn định nhiệt độ, tốc độ quay, lưu lượng nước làm mát và áp suất chân không. Dung môi bay hơi trong bình quay, được ngưng tụ tại cột sinh hàn và chảy xuống bình hứng. Theo dõi liên tục để phát hiện hiện tượng sôi trào, rò rỉ chân không hoặc ngưng tụ không hiệu quả.

8. Kết thúc và dừng hệ thống: Tắt gia nhiệt và nâng bình cô quay ra khỏi bể. Duy trì chuyển động quay trong thời gian ngắn để bình nguội dần, sau đó dừng motor, xả chân không từ từ về áp suất khí quyển và tắt bơm chân không. Cuối cùng, tắt hệ thống làm lạnh, tháo bình mẫu và bình hứng, sau đó vệ sinh các bộ phận thủy tinh theo quy định.

Lưu ý an toàn: Sử dụng đầy đủ phương tiện bảo hộ cá nhân; không dùng dụng cụ thủy tinh bị nứt; không vượt quá giới hạn nhiệt độ, tốc độ và áp suất của thiết bị; không tháo các bộ phận thủy tinh khi hệ thống vẫn còn chân không. Các thông số vận hành cụ thể phải được lựa chọn theo loại dung môi, đặc tính mẫu và hướng dẫn của nhà sản xuất.

5.2. Lưu ý an toàn khi làm việc với dung môi dễ cháy

Kiểm tra nguy cơ tạo Peroxide đối với các dung môi Ether (Tetrahydrofuran, Diethyl Ether) trước khi cô quay để tránh nguy cơ cháy nổ khi cô cạn đến khô.

Luôn vận hành máy cô quay trong tủ hút khí độc (Fume Hood) khi xử lý các dung môi độc hại hoặc dễ bay hơi.

Đảm bảo các vòng đệm seal làm kín PTFE và O-ring được vệ sinh sạch sẽ, không bị chai cứng hay ăn mòn cơ học.

6. Các thương hiệu máy cô quay uy tín và giải pháp thiết bị tại Labee

Trêm thị trường hiện nay, các dòng máy cô quay từ EU/Mỹ (như Buchi, Heidolph) nổi tiếng về độ bền và tính năng cao cấp nhưng đi kèm chi phí đầu tư đắt đỏ và thời gian chờ linh kiện thay thế kéo dài. Đối với các phòng lab cần tối ưu hóa ngân sách vận hành, sự kết hợp giữa thiết bị chính và các phụ tùng thay thế chuẩn hóa là giải pháp hợp lý.

Đội ngũ Labee cung cấp hệ thống thiết bị cô quay nhập khẩu chính hãng với đầy đủ giấy chứng nhận CO/CQ và bảo hành kỹ thuật tận nơi. Bên cạnh thiết bị nguyên chiếc, Labee mang đến dòng phụ kiện thủy tinh thay thế cao cấp (Supertek - Ấn Độ, Vico Science) đạt chuẩn Borosilicate 3.3, giúp phòng thí nghiệm tối ưu hóa từ 30% đến 40% chi phí thay thế bình cầu, cột ngưng tụ và ống nối nhám so với linh kiện chính hãng đắt đỏ mà vẫn đảm bảo tính tương thích tuyệt đối và an toàn vận hành.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Tại sao nên chọn mua thiết bị cô cạn mẫu và vật tư tại Labee?

Nền tảng thương mại điện tử chuyên ngành Labee.vn đem lại trải nghiệm mua sắm thiết bị và vật tư phòng lab minh bạch, hiện đại:

• Tra cứu thông số & Báo giá nhanh 24/7: Dễ dàng kiểm tra quy cách kỹ thuật, tình trạng tồn kho và nhận báo giá minh bạch chỉ trong vài phút.

• Hồ sơ pháp lý đầy đủ: 100% thiết bị và vật tư đi kèm chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ), tài liệu MSDS và hướng dẫn vận hành chi tiết.

• Logistics & Giao hàng JIT: Hệ thống kho bãi tại TP.HCM và Long An đảm bảo thời gian giao hàng nhanh chóng từ 24–48h, hỗ trợ giao khẩn cấp JIT trong bán kính 30 km.

• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư hóa học và thiết bị giàu kinh nghiệm sẵn sàng tư vấn lựa chọn công suất bơm chân không, chọn chiller làm lạnh tương thích và khắc phục sự cố kỹ thuật 24/7.

Yêu cầu Tư vấn Kỹ thuật & Tài liệu MSDS/COA: Quý khách hàng cần cung cấp thêm tài liệu kỹ thuật, bảng tra cứu áp suất dung môi hoặc tư vấn giải pháp cô quay mẫu đặc thù, vui lòng liên hệ đội ngũ Chuyên gia Labee qua Hotline: 089 899 3922 hoặc Email: sm@labee.vn.

8. Câu hỏi thường gặp (Technical & Troubleshooting FAQ)

Q1: Hiện tượng "bumping" (nẩy mẫu) xảy ra do nguyên nhân gì và cách xử lý triệt để?

Trả lời: Hiện tượng bumping xảy ra khi dung môi bị quá nhiệt cục bộ và sôi đột ngột, làm đẩy chất lỏng văng lên cột ngưng tụ. Nguyên nhân do giảm áp suất chân không quá nhanh, gia nhiệt bể quá cao hoặc tốc độ quay bình quá chậm. Cách xử lý: Sử dụng bộ điều khiển chân không có chức năng dò điểm sôi tự động (Automatic boiling point detection), chèn bẫy chống bùng nẩy (Bumping trap/Spider adapter), tăng tốc độ quay để làm mỏng màng chất lỏng và giảm áp suất chân không theo từng nấc nhỏ.

Q2: Áp dụng "Quy tắc 20" (Delta 20 Rule) như thế nào để đạt hiệu suất ngưng tụ tối ưu?

Trả lời: Quy tắc Delta 20 thiết lập chênh lệch nhiệt độ 20 °C giữa 3 giai đoạn: Nhiệt độ bể gia nhiệt T₁, Nhiệt độ hơi dung môi T₂, và Nhiệt độ chất làm mát T₃. Công thức: T₁ = T₂ + 20 °C và T₃ = T₂ - 20 °C. Ví dụ: Để cô cạn dung môi có nhiệt độ hơi sôi T₂ = 40 °C, cần cài đặt bể gia nhiệt T₁ = 60 °C và sinh hàn làm lạnh T₃ = 20 °C.

Q3: Khi nào bắt buộc phải sử dụng cột ngưng tụ đá khô (Dry Ice Condenser)?

Trả lời: Cột ngưng tụ đá khô (sử dụng hỗn hợp Đá khô / Acetone đạt nhiệt độ -78 °C) bắt buộc sử dụng khi chưng cất các dung môi có điểm sôi rất thấp (dưới 40 °C ở áp suất khí quyển) như Pentane, Diethyl Ether, Trichloromethane hoặc khi phòng lab không trang bị máy làm lạnh tuần hoàn (Chiller) gia công được nhiệt độ âm.

Q4: Quy trình bảo trì gioăng làm kín (PTFE Vacuum Seal) để duy trì độ chân không sâu?

Trả lời: Gioăng PTFE là linh kiện chịu ma sát liên tục. Cần tháo gioăng kiểm tra định kỳ 2 tuần/lần, vệ sinh sạch đọng hóa chất bằng Ethanol, kiểm tra vết nứt hoặc mòn bề mặt. Khi lắp lại, tuyệt đối không dùng mỡ silicone thông thường tại vị trí tiếp xúc trực tiếp với hơi dung môi sinh ra. Nếu độ chân không không đạt mức ≤ 2 mbar khi đã khóa kín van, cần thay gioăng PTFE mới.
