Máy đo màu quang phổ là gì? Nguyên lý, Ứng dụng & Hướng dẫn chọn mua chuẩn xác

Máy đo màu quang phổ (Spectrophotometer) là thiết bị phân tích quang học dùng để định lượng màu sắc bằng cách đo phổ phản xạ hoặc truyền suốt của ánh sáng qua mẫu vật tại các bước sóng khả kiến từ 380 nm đến 780 nm. Thiết bị số hóa dữ liệu quang học thành các tọa độ màu tiêu chuẩn (Lab*, XYZ), loại bỏ hoàn toàn sai lệch cảm quan của mắt người để kiểm soát chất lượng màu sắc đồng nhất.

1. Máy đo màu quang phổ là gì? Định nghĩa kỹ thuật

Máy đo màu quang phổ là thiết bị phân tích màu sắc có độ chính xác cao nhờ khả năng đo cường độ ánh sáng ở từng bước sóng đơn sắc trong dải phổ khả kiến 380–780 nm.

Để tránh nhầm lẫn trong phòng thí nghiệm (PTN), cần phân biệt rõ ba dòng thiết bị đo quang:

• Máy đo màu quang phổ (Spectrophotometer): Thiết bị đo phổ phản xạ (Reflectance) hoặc phổ truyền suốt (Transmittance) của mẫu tại từng bước sóng cách nhau 1 nm, 5 nm hoặc 10 nm. Từ đó, máy sử dụng các thuật toán tích hợp để tính toán tọa độ màu tiêu chuẩn. Sai số ΔE*ab giữa các lần đo của dòng máy này thường dưới 0.02.

• Máy đo màu so sắc (Colorimeter): Thiết bị đo màu đơn giản dựa trên cơ chế lọc ba thành phần màu (Tristimulus). Máy sử dụng cảm biến nhận diện ánh sáng qua ba bộ lọc màu Đỏ (Red), Xanh lá (Green), Xanh dương (Blue) tương tự như mắt người. Độ chính xác của dòng máy này thấp hơn, dễ bị sai lệch khi gặp hiện tượng Metamerism (hai mẫu giống màu dưới nguồn sáng này nhưng khác màu dưới nguồn sáng khác).

• Máy quang phổ UV-Vis (UV-Vis Spectrophotometer): Dòng máy phân tích hóa lý đo độ hấp thụ quang (Absorbance) trong dải sóng từ 190 nm đến 1100 nm theo định luật Beer-Lambert để định lượng nồng độ chất tan trong dung dịch, không có chức năng xuất tọa độ màu sắc công nghiệp thông thường.

2. Nguyên lý hoạt động của máy đo màu quang phổ

Nguyên lý hoạt động cốt lõi của máy đo màu quang phổ dựa trên việc chiếu nguồn sáng tiêu chuẩn vào mẫu vật, thu nhận năng lượng ánh sáng phản xạ hoặc truyền suốt từ bề mặt mẫu, sau đó phân tách chùm sáng này thành các bước sóng đơn sắc để tính toán năng lượng phổ.

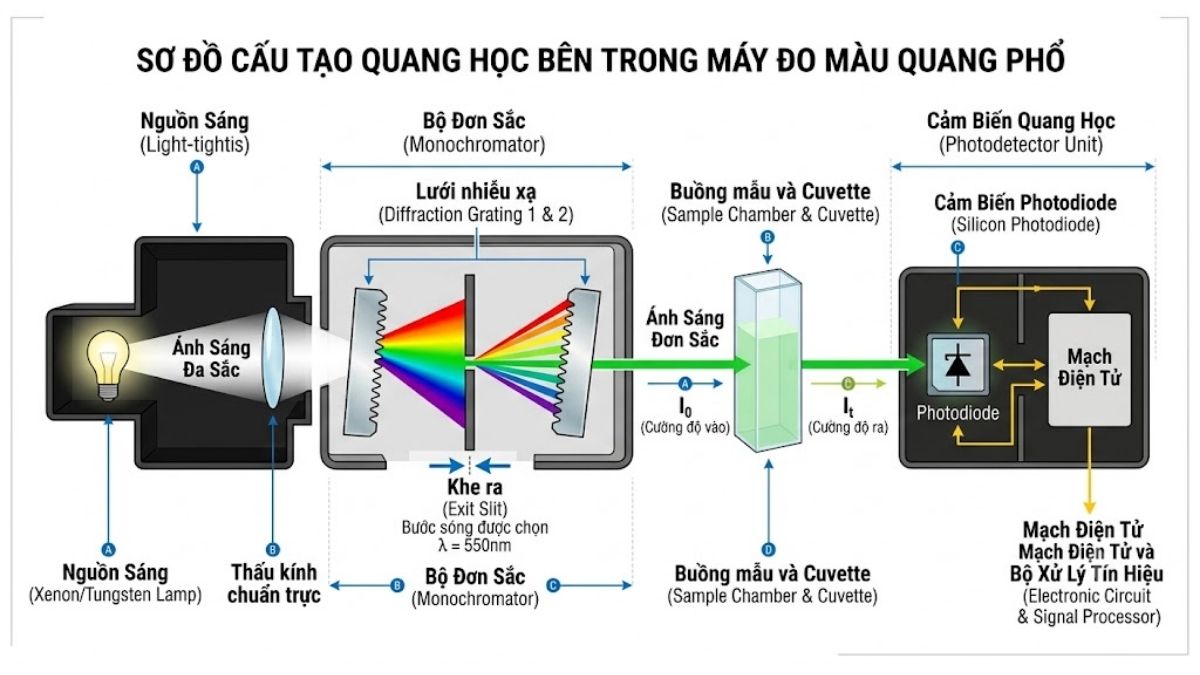

2.1. Cơ chế tương tác ánh sáng với mẫu vật

Thiết bị vận hành dựa trên việc chiếu sáng mẫu bằng một nguồn sáng phổ rộng (thường là đèn Xenon xung hoặc đèn LED đa kênh có tuổi thọ cao). Ánh sáng sau khi tương tác với bề mặt mẫu sẽ đi qua bộ đơn sắc (Monochromator) hoặc lăng kính cách tử phổ (Diffraction Grating) để phân tách thành các dải phổ hẹp với độ phân giải từ 5 nm đến 10 nm.

Theo tiêu chuẩn quốc tế ASTM E1164 (Standard Practice for Obtaining Spectrometric Data for Object-Color Evaluation), năng lượng ánh sáng phản xạ sau khi tách phổ được thu nhận bởi dãy cảm biến Silicon Photodiode kép. Cảm biến này chuyển đổi tín hiệu quang năng thành tín hiệu điện năng, gửi về bộ xử lý trung tâm để so sánh với bộ dữ liệu hiệu chuẩn chuẩn trắng (White Calibration Tile) đạt độ phản xạ tuyệt đối 100%.

2.2. Hệ thống không gian màu (Color Space)

Sau khi thu được đồ thị phản xạ phổ, bộ xử lý tích hợp sẽ tự động chuyển đổi thông tin quang học này sang không gian màu toán học theo tiêu chuẩn của Ủy ban Chiếu sáng Quốc tế (CIE). Không gian màu phổ biến nhất là CIE Lab* (thiết lập theo tiêu chuẩn ISO 11664-4).

Trong hệ tọa độ này:

• L (Lightness):* Đại diện cho độ sáng của mẫu, chạy từ 0 (màu đen tuyệt đối) đến 100 (màu trắng tuyệt đối).

• a (Red/Green Coordinate):* Đại diện cho trục màu xanh lá/đỏ. Giá trị bộc lộ hướng dương (+a*) là màu đỏ, hướng âm (-a*) là màu xanh lá.

• b (Yellow/Blue Coordinate):* Đại diện cho trục màu xanh dương/vàng. Giá trị hướng dương (+b*) biểu thị sắc vàng, hướng âm (-b*) biểu thị sắc xanh dương.

Sai lệch màu giữa mẫu chuẩn (Standard) và mẫu thử (Sample) được định lượng bằng chỉ số Delta E (ΔE*), tính theo công thức khoảng cách Euclide:

ΔE* = √((ΔL*)² + (Δa*)² + (Δb*)²)

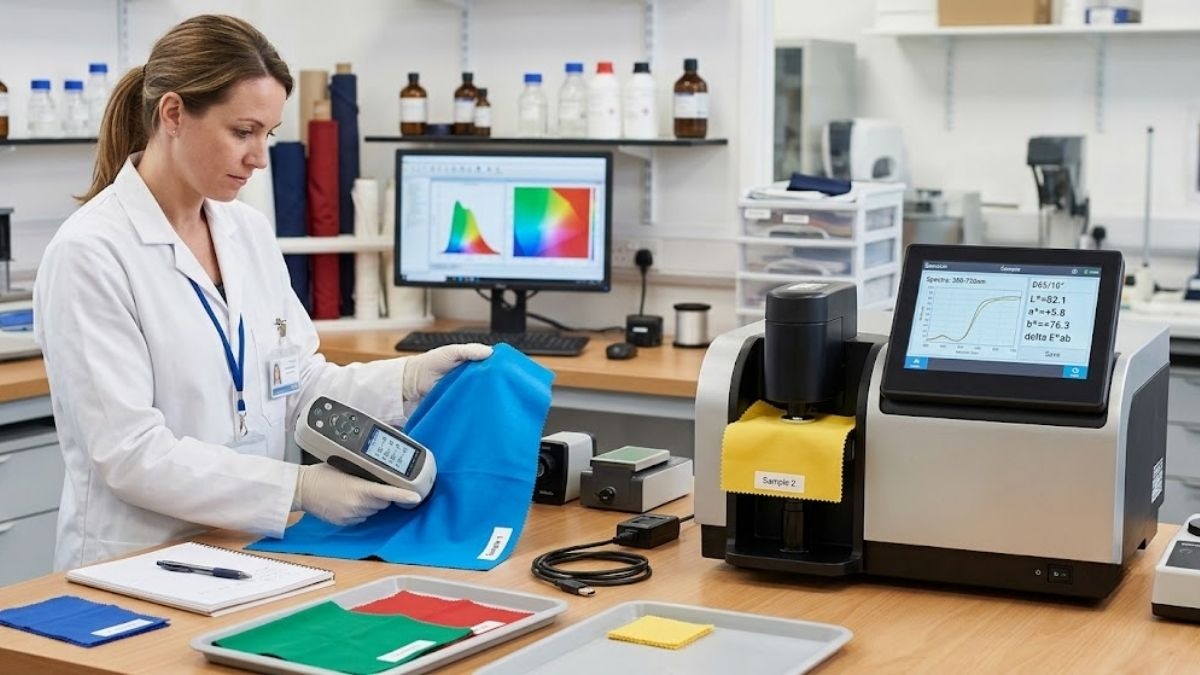

3. Phân loại máy đo màu quang phổ phổ biến hiện nay

Mỗi dòng máy đo màu quang phổ được thiết kế tối ưu cho từng điều kiện đo đạc và yêu cầu kỹ thuật đặc thù trong công nghiệp.

3.1. Máy đo màu cầm tay (Portable)

Thiết bị đo màu cầm tay là giải pháp kiểm tra di động tốt nhờ thiết kế nhỏ gọn, tích hợp pin sạc Lithium-ion hiệu năng cao và màn hình hiển thị trực quan. Thiết bị thường sử dụng hệ hình học quang học d/8° (chiếu sáng khuếch tán, góc quan sát 8°) hoặc 45°/0° theo chuẩn ASTM D1925 để đo nhanh các mẫu rắn tại hiện trường sản xuất với độ lặp lại chỉ số ΔE* ≤ 0.03.

3.2. Máy đo màu để bàn (Benchtop)

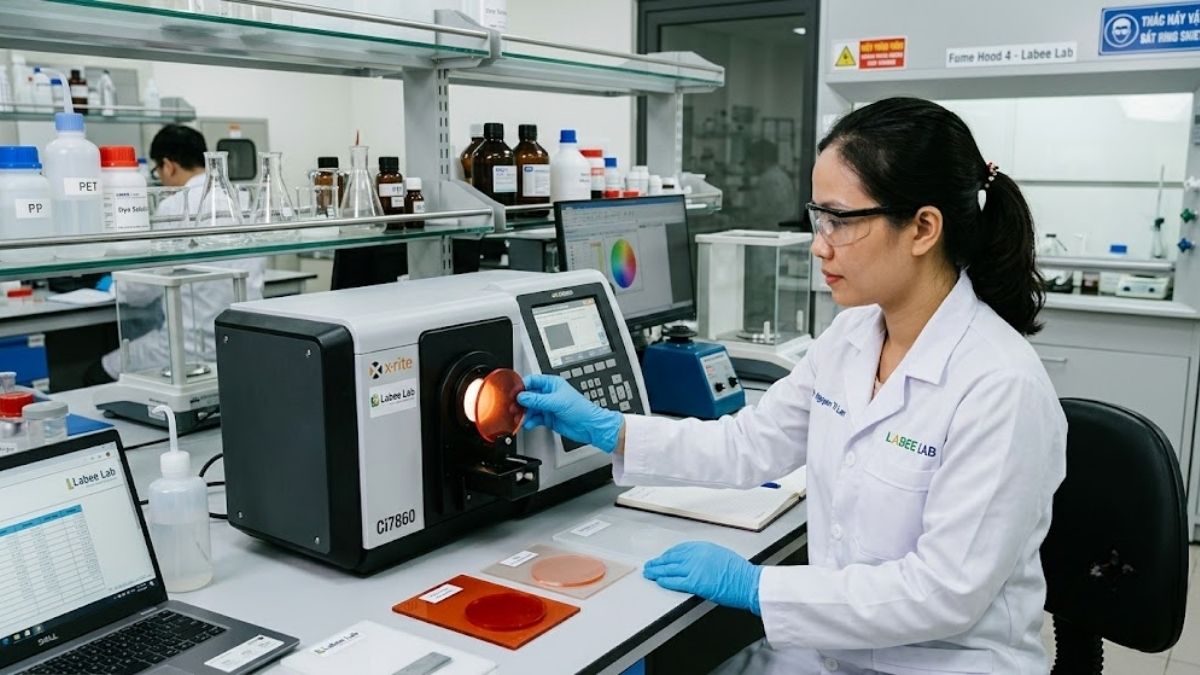

Thiết bị để bàn là lựa chọn bắt buộc cho các phòng thí nghiệm nghiên cứu R&D và kiểm soát chất lượng QA/QC chuyên sâu nhờ buồng đo lớn, nguồn sáng Xenon công suất lớn và độ ổn định nhiệt độ cao. Dòng máy này tích hợp cả chế độ đo phản xạ (Reflectance) và đo truyền suốt (Transmittance) đối với mẫu lỏng, mẫu tấm màng mỏng polyme, đáp ứng chuẩn sai số khắt khe giữa các thiết bị (Inter-instrument Agreement) với chỉ số ΔE* ≤ 0.012.

Bảng so sánh thông số kỹ thuật (Comparison Matrix)

4. Ứng dụng thực tế trong công nghiệp và nghiên cứu

Độ chính xác của hệ thống máy đo màu quang phổ giúp chuẩn hóa quy trình phân tích màu sắc trong nhiều ngành công nghiệp mũi nhọn.

4.1. Kiểm soát chất lượng trong sản xuất (QC)

Trong ngành nhựa, sơn, dệt nhuộm và bao bì thực phẩm, sự lệch màu giữa các lô sản xuất là nguyên nhân dẫn đến việc hàng hóa bị lỗi hoặc trả về. Áp dụng tiêu chuẩn phối màu và đo đạc theo ISO 11664, máy đo màu quang phổ giúp các kỹ sư QC phát hiện sai lệch màu sắc ngay trên dây chuyền trước khi đóng gói, kiểm soát chỉ số sai lệch ΔE* nằm trong giới hạn cho phép (thường là ΔE* < 1.0 đối với hàng tiêu dùng và ΔE* < 0.5 đối với ngành sơn ô tô).

4.2. Phân tích thành phần và phục chế nghệ thuật

Nhờ phương pháp phân tích quang phổ phản xạ không phá hủy mẫu (Non-destructive Testing), thiết bị cho phép quét và phân tích thành phần bột màu (pigment) trên các tác phẩm nghệ thuật cổ hoặc cổ vật. Hệ thống đo quang xác định chính xác bước sóng hấp thụ đặc trưng của từng loại chất màu tự nhiên, hỗ trợ quá trình phục dựng đạt độ chính xác lịch sử cao.

4.3. Phân loại phế liệu và kiểm soát độc tố

Áp dụng công nghệ quang phổ phản xạ vùng khả kiến kết hợp hồng ngoại gần (Vis-NIR Spectrophotometry), thiết bị hỗ trợ nhận diện và phân loại nhanh các chủng loại nhựa tái chế (PET, HDPE, PP, PS) dựa trên đặc trưng phổ phản xạ riêng biệt. Bên cạnh đó, việc giám sát phổ phản xạ màu sắc của mẫu đồ chơi trẻ em giúp cảnh báo sớm sự hiện diện của các chất phủ màu chứa kim loại nặng độc hại theo giới hạn tiêu chuẩn EN 71-3.

5. Hướng dẫn đọc chỉ số và bảo quản máy đo màu quang phổ

Để thiết bị luôn vận hành với độ chính xác cao nhất, người sử dụng cần tuân thủ nghiêm ngặt quy trình thao tác và hiệu chuẩn chuẩn hóa.

Quy trình thao tác chuẩn (SOP) hiệu chuẩn và đo mẫu

1. Ổn định nhiệt độ: Bật máy đo màu quang phổ và để máy sấy nóng nguồn sáng trong 15 phút tại phòng thí nghiệm có nhiệt độ duy trì ở mức 23 °C ± 2 °C, độ ẩm < 65% để tránh hiện tượng trôi nhiệt độ (thermal drift).

2. Hiệu chuẩn đen (Zero Calibration): Đặt đầu đo vào buồng tối chuẩn hiệu chuẩn đen (Black Trap) để triệt tiêu hoàn toàn nhiễu ánh sáng môi trường. Nhấn phím thực hiện hiệu chuẩn trên máy hoặc phần mềm.

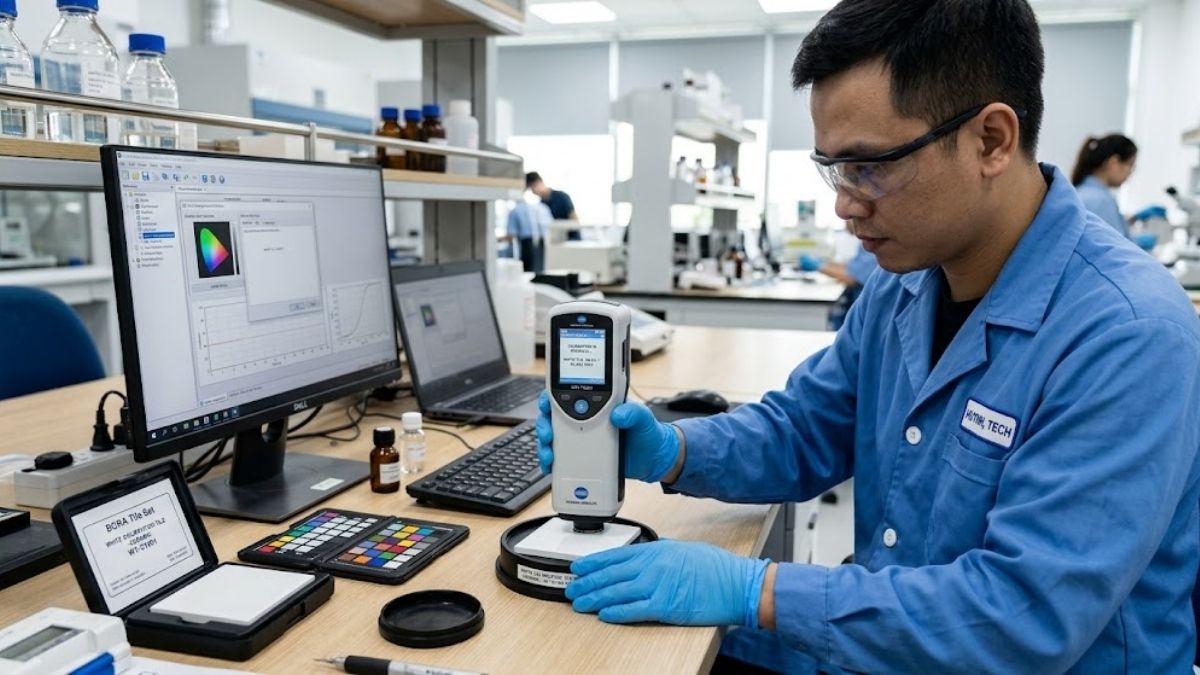

3. Hiệu chuẩn trắng (White Calibration): Đặt đầu đo khít lên tấm chuẩn trắng Ceramic cao cấp đi kèm theo máy. Đảm bảo bề mặt tấm chuẩn trắng sạch không có vết xước hoặc dấu vân tay. Thực hiện phép đo hiệu chuẩn trắng để thiết lập điểm mốc phản xạ 100%.

4. Đo mẫu chuẩn (Standard): Tiến hành áp đầu đo vuông góc lên bề mặt mẫu chuẩn, nhấn phím đo mẫu để lưu tọa độ màu gốc (L1, a1, b*1).

5. Đo mẫu thử (Sample): Áp đầu đo lên bề mặt mẫu cần kiểm tra chất lượng, nhấn phím đo để nhận tọa độ mẫu thử (L2, a2, b2). Thiết bị sẽ tự động tính toán và hiển thị sai lệch màu ΔE, ΔL*, Δa*, Δb*.

Hướng dẫn khắc phục sự cố kỹ thuật (Troubleshooting)

• Chỉ số ΔE lệch bất thường khi đo lặp lại trên cùng một mẫu:*

  • Nguyên nhân: Đầu đo áp không vuông góc hoặc có ánh sáng bên ngoài lọt vào buồng đo; tấm chuẩn trắng Ceramic bị bám bẩn.

  • Khắc phục: Vệ sinh tấm chuẩn trắng bằng cồn Isopropyl Alcohol chuyên dụng và khăn lau kính Microfiber không xơ. Đảm bảo khi đo, áp lực giữ máy đều tay và vuông góc 90° với bề mặt mẫu đo.

• Thiết bị báo lỗi hiệu chuẩn trắng thất bại (White Calibration Failed):

  • Nguyên nhân: Tấm Ceramic hiệu chuẩn bị xước sâu hoặc số seri của tấm Ceramic không trùng khớp với số seri đăng ký cấu hình trong bộ nhớ máy.

  • Khắc phục: Kiểm tra số seri trên tấm chuẩn và cấu hình trên phần mềm máy. Nếu tấm chuẩn Ceramic bị xước nặng, cần liên hệ bộ phận kỹ thuật để thay thế và hiệu chuẩn lại thiết bị gốc.

6. Tại sao nên chọn mua máy đo màu quang phổ tại Labee?

Việc lựa chọn một đơn vị phân tích màu sắc công nghiệp đòi hỏi năng lực tư vấn chuyên sâu về ứng dụng kỹ thuật và hệ thống dịch vụ hậu mãi chuẩn hóa.

"Độ chính xác màu sắc trong công nghiệp B2B không cho phép tồn tại sai số định tính. Một độ lệch màu nhỏ Delta E > 0.5 có thể làm hỏng toàn bộ lô hàng nhựa hoặc dệt nhuộm trị giá hàng tỷ đồng. Do đó, Labee cam kết cung cấp các giải pháp đo màu quang phổ chính hãng đạt các chứng chỉ đo lường khắt khe như ISO/IEC 17025, mang đến sự an tâm tuyệt đối cho phòng thí nghiệm của bạn."

— Kỹ sư Trưởng QA/QC, Đội ngũ Kỹ thuật Labee

Áp dụng quy trình dịch vụ JIT (Just-In-Time) cùng nền tảng thương mại điện tử chuyên ngành hiện đại, Labee mang đến những giá trị tốt cho phòng thí nghiệm của bạn:

• Cam kết chính hãng 100%: Thiết bị đo màu quang phổ do Labee phân phối được nhập khẩu chính ngạch, cung cấp đầy đủ chứng thư CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và tài liệu MSDS/SDS đi kèm.

• Hỗ trợ kỹ thuật JIT tận nơi: Đội ngũ kỹ sư giàu kinh nghiệm của Labee luôn sẵn sàng hỗ trợ kỹ thuật nhanh chóng trong vòng 2–4 giờ đối với bán kính 30 km từ kho trung tâm TP.HCM và Long An, giúp hạn chế tối đa thời gian gián đoạn sản xuất của nhà máy.

• Giải pháp tối ưu hóa ngân sách: Labee cung cấp hệ sinh thái vật tư tiêu hao sắc ký từ đối tác chiến lược Vico Science và các dụng cụ thủy tinh chuẩn mực từ Supertek (thương hiệu hơn 80 năm kinh nghiệm đạt chuẩn ISO/IEC 17025), hỗ trợ các phòng thí nghiệm tiết kiệm từ 30% đến 40% chi phí vận hành hằng năm mà vẫn duy trì chất lượng phân tích cao.

Nếu bạn đang tìm kiếm giải pháp chuẩn hóa màu sắc cho sản phẩm của mình, hãy liên hệ ngay với đội ngũ Labee để nhận tài liệu kỹ thuật miễn phí, hướng dẫn xây dựng SOP đo màu và tư vấn giải pháp đo đạc phù hợp nhất từ các chuyên gia đo lường hàng đầu.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Sự khác biệt thực tế giữa hệ hình học quang học d/8° và 45°/0° là gì và khi nào nên chọn loại nào?

Trả lời: Sự khác biệt cốt lõi nằm ở cách xử lý độ bóng bề mặt của mẫu vật:

• Hệ d/8° (khuếch tán / 8 độ): Chiếu sáng mẫu bằng nguồn sáng khuếch tán đều qua một quả cầu tích hợp (Integrating Sphere). Hệ này có hai chế độ đo là SCI (Specular Component Included - Đo cả độ bóng) và SCE (Specular Component Excluded - Loại trừ độ bóng). Hệ d/8° là lựa chọn bắt buộc khi bạn cần đo màu sắc của các bề mặt có độ bóng cao, bề mặt có vân nhám, dập nổi hoặc kết cấu phức tạp (như hạt nhựa, vải dệt, màng mỏng polyme).

• Hệ 45°/0° (chiếu sáng góc 45°, thu nhận góc 0°): Chiếu ánh sáng ở góc 45° và thu nhận tia phản xạ vuông góc ở góc 0°. Hệ hình học này mô phỏng tốt nhất cách mắt người nhìn thấy màu sắc trên một bề mặt phẳng. Nó cực kỳ nhạy cảm với sự thay đổi độ bóng của bề mặt. Hệ 45°/0° thường được ứng dụng chuyên biệt trong ngành in ấn, bao bì giấy và lớp phủ mờ phẳng để đánh giá độ tương phản màu sắc thực tế.

Câu hỏi 2: Tại sao chỉ số đo ΔE* của cùng một mẫu lại có sự khác biệt giữa hai máy đo màu quang phổ khác nhau?

Trả lời: Hiện tượng này xuất phát từ sai số giữa các thiết bị đo (Inter-instrument Agreement). Mặc dù hai thiết bị đo cùng một mẫu, các yếu tố vật lý sau đây có thể tạo ra độ lệch chỉ số:

1. Nguồn sáng sử dụng: Sự khác biệt giữa nguồn sáng đèn Xenon xung và đèn LED đa kênh có thể dẫn đến sai lệch phân bố năng lượng phổ.

2. Độ mài mòn của tấm hiệu chuẩn trắng: Tấm chuẩn Ceramic của mỗi máy có hệ số phản xạ phổ riêng được hiệu chuẩn theo máy đó. Sự bám bẩn hoặc trầy xước vi mô trên tấm Ceramic sẽ làm thay đổi điểm mốc 100% của phép đo.

3. Kích thước khẩu độ đo (Aperture Size): Đo mẫu bằng khẩu độ lớn (LAV - ví dụ 10 mm) sẽ lấy trung bình màu tốt hơn đo bằng khẩu độ nhỏ (SAV - ví dụ 4 mm) trên bề mặt mẫu không đồng nhất. Để đồng bộ dữ liệu, các phòng thí nghiệm cần quy định rõ cấu hình nguồn sáng (ví dụ D65), góc quan sát (ví dụ 10°) và khẩu độ đo đồng nhất giữa các thiết bị.

Câu hỏi 3: Việc hiệu chuẩn đen (Zero Calibration) có thực sự cần thiết trước mỗi lần đo hay không?

Trả lời: Hiệu chuẩn đen là bắt buộc để triệt tiêu dòng tối (Dark Current) sinh ra do nhiệt của cảm biến quang học silicon photodiode và loại bỏ ánh sáng nhiễu từ môi trường lọt vào khe đo. Nếu không hiệu chuẩn đen, thiết bị sẽ ngầm định dòng nhiễu này là tín hiệu phản xạ từ mẫu, dẫn đến sai lệch lớn ở các vùng màu tối (giá trị L* thấp từ 0 đến 30). Tần suất hiệu chuẩn đen khuyến nghị là ít nhất một lần mỗi ca làm việc (8 tiếng) hoặc khi nhiệt độ phòng thí nghiệm dao động quá ±2 °C.

Câu hỏi 4: Tại sao máy đo màu quang phổ cần tích hợp nguồn sáng UV khi đo các mẫu giấy, vải dệt hoặc polyme trắng?

Trả lời: Các sản phẩm như giấy văn phòng, dệt may trắng và nhựa gia dụng thường được nhà sản xuất bổ sung chất tăng trắng quang học (OBA - Optical Brightening Agents). Các chất này hấp thụ năng lượng ánh sáng cực tím (UV) không nhìn thấy và phát xạ lại ánh sáng xanh dương trong vùng khả kiến để tạo cảm giác sản phẩm "trắng sáng hơn". Nếu máy đo màu quang phổ không có nguồn sáng UV (hoặc không được hiệu chuẩn kiểm soát thành phần UV), máy sẽ không thể kích hoạt được phân tử OBA, dẫn đến kết quả đo độ trắng (WI) hoặc tọa độ màu b* bị sai lệch hoàn toàn so với cảm quan thực tế dưới ánh sáng tự nhiên.

Danh mục Tài liệu tham khảo (References)

• ASTM E1164 - 12(2017)e1: Standard Practice for Obtaining Spectrometric Data for Object-Color Evaluation.

• ISO 11664-4:2008 (CIE S 014-4/E:2007): Colorimetry — Part 4: CIE 1976 Lab Colour Space.*

• ASTM D1925: Standard Test Method for Yellowness Index of Plastics.

• ISO 11664-1:2019 (CIE S 014-1/E:2006): Colorimetry — Part 1: CIE Standard Illuminants for Colorimetry.
