Ống sinh hàn là gì? Tổng quan về thiết bị ngưng tụ trong phòng thí nghiệm

Ống sinh hàn là thiết bị trao đổi nhiệt quan trọng trong phòng thí nghiệm, thực hiện quá trình chuyển pha hơi sang lỏng thông qua làm mát bằng dòng nước tuần hoàn. Thiết bị đảm bảo hiệu suất phản ứng hồi lưu (reflux) và thu hồi dung môi trong chưng cất, được chế tạo từ thủy tinh Borosilicate 3.3 chịu nhiệt và kháng hóa chất cao.

1. Ống sinh hàn là gì? Nguyên lý hoạt động cơ bản

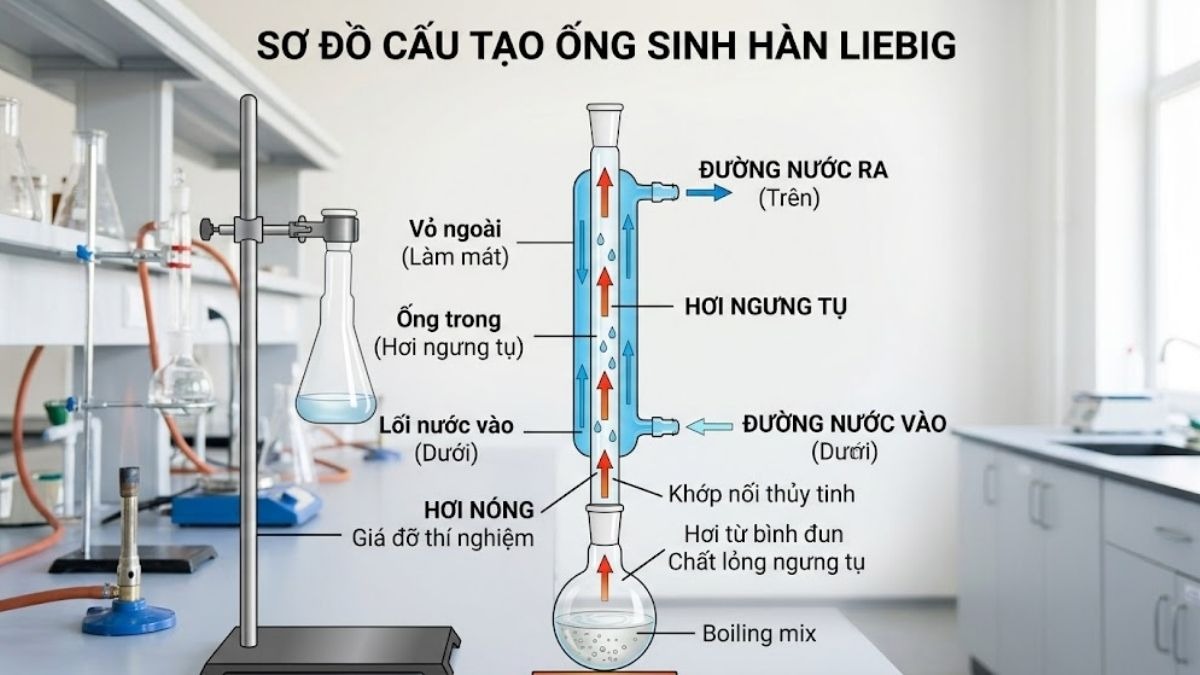

Ống sinh hàn hoạt động dựa trên nguyên tắc trao đổi nhiệt đối lưu. Hơi nóng từ bình phản ứng đi vào ống nội (ống trong), tiếp xúc với bề mặt được làm mát bởi dòng nước tuần hoàn chảy ngược chiều trong ống ngoại (ống ngoài). Nhiệt lượng từ hơi được truyền qua thành ống thủy tinh sang dòng nước, khiến hơi ngưng tụ thành giọt lỏng và chảy ngược trở lại hoặc được thu hồi.

Tiêu chuẩn vật liệu sản xuất thường tuân theo ISO 3585 và ASTM E-438 TYPE 1 CLASS A, với hệ số giãn nở nhiệt thấp (32.5 × 10⁻⁷/°C), cho phép thiết bị chịu được sự thay đổi nhiệt độ đột ngột trong quá trình vận hành mà không nứt vỡ.

2. Phân loại ống sinh hàn phổ biến và ứng dụng thực tế

Việc lựa chọn loại ống sinh hàn phụ thuộc vào độ bay hơi của dung môi và yêu cầu về diện tích bề mặt trao đổi nhiệt.

Bảng so sánh các loại ống sinh hàn phổ biến

2.1. Ống sinh hàn thẳng (Liebig condenser)

Thiết kế gồm hai ống lồng nhau đơn giản. Ống nội thẳng giúp hạn chế bám dính chất lỏng. Ống Liebig là lựa chọn tối ưu cho các phản ứng chưng cất đơn giản, nơi dung môi có điểm sôi trung bình đến cao.

2.2. Ống sinh hàn xoắn (Dimroth condenser)

Ống nội được cuộn thành hình xoắn ốc bên trong ống ngoại. Thiết kế này tạo ra diện tích tiếp xúc lớn nhất trên một đơn vị chiều dài, tối ưu hóa quá trình ngưng tụ cho các dung môi có điểm sôi thấp (dễ bay hơi) như Diethyl ether hoặc Acetone.

2.3. Ống sinh hàn bóng (Allihn condenser)

Cấu trúc dạng bóng (bầu) làm tăng đáng kể diện tích bề mặt so với ống Liebig. Sự thay đổi hình dạng giúp làm chậm quá trình đi xuống của hơi, tăng cường khả năng ngưng tụ cho các phản ứng hồi lưu kéo dài.

3. Hướng dẫn chọn mua ống sinh hàn chuẩn xác

Việc lựa chọn thiết bị không chỉ dựa trên loại ống mà còn phải khớp với hệ thống hiện có tại phòng lab.

3.1. Cách đọc thông số kỹ thuật (Kích thước nhám, chiều dài)

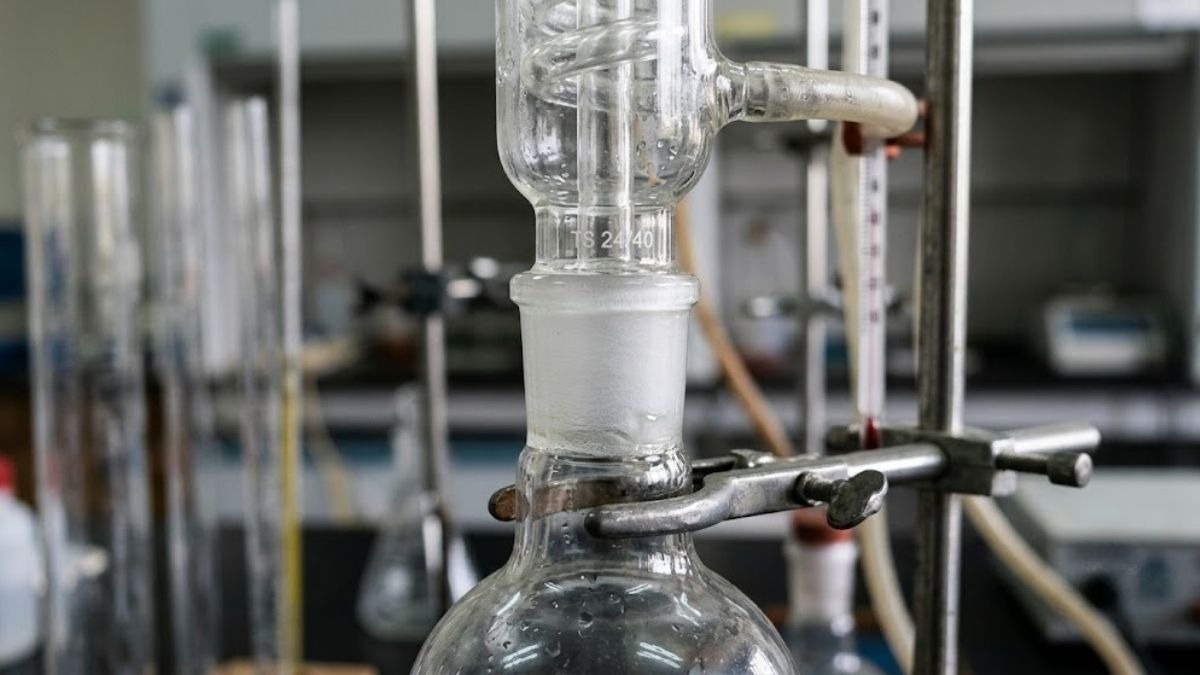

Thông số nhám (Joint Size) thường được ký hiệu theo tiêu chuẩn quốc tế (ví dụ: 24/29, 29/32). Số thứ nhất (24) là đường kính lớn nhất của phần nhám (mm), số thứ hai (29) là chiều dài của phần nhám (mm).

"Việc chọn sai kích thước nhám không chỉ gây rò rỉ dung môi mà còn tạo ra rủi ro mất an toàn hóa chất do áp suất không ổn định trong hệ thống chưng cất. Kỹ thuật viên cần kiểm tra kỹ thông số 'Joint Size' của bình cầu trước khi chọn mua ống sinh hàn," Cố vấn Kỹ thuật Labee cho biết.

3.2. Lựa chọn vật liệu thủy tinh

Ưu tiên chọn các dòng sản phẩm từ Supertek hoặc tương đương, sử dụng thủy tinh Borosilicate 3.3. Vật liệu này không chỉ đảm bảo độ trong suốt (dễ quan sát quá trình ngưng tụ) mà còn có độ bền cơ học cao, chịu được áp lực làm việc liên tục.

4. Lưu ý an toàn và bảo quản ống sinh hàn

Quy trình vận hành chuẩn (SOP)

1. Lắp đặt: Luôn lắp ống sinh hàn ở vị trí thẳng đứng hoặc nghiêng nhẹ. Dòng nước làm mát phải đi vào từ đầu dưới và ra từ đầu trên để đảm bảo ống nội luôn đầy nước.

2. Khởi động: Mở nước làm mát trước khi bắt đầu gia nhiệt.

3. Kết thúc: Tắt nguồn gia nhiệt, chờ hệ thống nguội hẳn rồi mới khóa nước.

Khắc phục sự cố (Troubleshooting)

• Hiện tượng rò rỉ tại khớp nối: Kiểm tra độ khít của nhám. Nếu cần, sử dụng mỡ chân không (vacuum grease) phù hợp. Không dùng lực quá mạnh để siết.

• Nứt vỡ thủy tinh: Kiểm tra các vết trầy xước nhỏ trước khi đun. Không sử dụng thiết bị nếu phát hiện vết nứt.

• Tắc nghẽn: Làm sạch định kỳ bằng dung dịch tẩy rửa phòng thí nghiệm chuyên dụng (phosphate-free detergent). Tránh dùng cọ kim loại làm trầy bề mặt thủy tinh.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

5. Giải pháp từ Labee

Labee hiện đang là đối tác phân phối chính hãng các dòng thiết bị thủy tinh phòng thí nghiệm chất lượng cao, bao gồm thương hiệu Supertek. Chúng tôi cung cấp các giải pháp ngưng tụ với thông số kỹ thuật đa dạng, đáp ứng từ nhu cầu nghiên cứu cơ bản đến phân tích chuyên sâu tại các trung tâm kiểm nghiệm ISO 17025.

Tất cả sản phẩm tại Labee đều đi kèm đầy đủ chứng từ CO/CQ, đảm bảo nguồn gốc xuất xứ và tiêu chuẩn chất lượng. Đội ngũ kỹ thuật của Labee sẵn sàng hỗ trợ khách hàng lựa chọn cấu hình phù hợp với hệ thống chưng cất hiện có, tối ưu hóa ngân sách vận hành mà vẫn đảm bảo độ chính xác cho các thử nghiệm quan trọng.

6. Q&A Chuyên Sâu

Q: Tại sao phải cho nước vào từ phía dưới của ống sinh hàn? A: Để đảm bảo ống ngoại luôn được lấp đầy nước. Nếu nước vào từ phía trên, nước có thể chảy dọc theo thành ống mà không lấp đầy không gian, làm giảm đáng kể hiệu suất trao đổi nhiệt và gây hiện tượng "túi khí" cục bộ.

Q: Có nên sử dụng ống sinh hàn bóng (Allihn) cho các dung môi có độ nhớt cao không? A: Không khuyến khích. Thiết kế dạng bóng dễ tích tụ cặn bẩn từ dung môi nhớt, gây tắc nghẽn và khó làm sạch. Đối với dung môi nhớt hoặc có chứa hạt lơ lửng, ống sinh hàn Liebig là lựa chọn phù hợp hơn.

Q: Làm sao để kiểm tra xem khớp nối nhám đã đủ kín chưa? A: Bạn có thể thực hiện kiểm tra áp suất dương nhẹ (nếu hệ thống cho phép) hoặc quan sát tốc độ hồi lưu. Nếu thấy hơi thoát ra ngoài hoặc dung môi bị thất thoát bất thường, khớp nối có thể đã bị mòn hoặc chọn sai kích thước.

7. Tài liệu tham khảo

• ISO 3585 – Borosilicate glass 3.3 — Properties (Tiêu chuẩn quốc tế quy định các đặc tính lý học, hóa học và khả năng chịu sốc nhiệt vượt trội của thủy tinh borosilicate 3.3 chuyên dụng trong chế tạo dụng cụ phòng thí nghiệm).

• ASTM E-438 – Standard Specification for Glasses in Laboratory Apparatus (Tiêu chuẩn kỹ thuật của Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ phân loại và thiết lập các yêu cầu chất lượng nghiêm ngặt cho vật liệu thủy tinh dùng trong thiết bị thí nghiệm).

• DIN ISO 385 – Laboratory glassware — Burettes (Tiêu chuẩn quốc tế quy định kích thước hình học, giới hạn dung sai thể tích và các yêu cầu đo lường đối với dòng sản phẩm buret phòng thí nghiệm).

• Tài liệu kỹ thuật từ nhà sản xuất Supertek® – Supertek Glassware Official Website (Hệ thống dữ liệu sản phẩm, hướng dẫn sử dụng và chứng nhận chất lượng cho các dòng dụng cụ thủy tinh Borosilicate 3.3 từ thương hiệu Supertek).
