Ống Sinh Hàn Thẳng: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Ống sinh hàn thẳng (hay ống sinh hàn Liebig) là dụng cụ thủy tinh phòng thí nghiệm chuyên dụng để ngưng tụ hơi nóng thành chất lỏng trong quá trình chưng cất đơn giản hoặc hồi lưu. Thiết bị hoạt động dựa trên nguyên lý trao đổi nhiệt gián tiếp, dẫn dòng hơi đi qua ống trung tâm và làm lạnh bởi dòng nước mát chảy liên tục ở lớp vỏ ngoài ngược chiều.

1. Ống sinh hàn thẳng là gì? Vai trò trong chưng cất

Ống sinh hàn thẳng, tên tiếng Anh phổ biến là Liebig Condenser, là dụng cụ thủy tinh cơ bản nhưng không thể thiếu trong các phép phân tích hóa học, đặc biệt là quá trình tách chất bằng nhiệt độ. Thiết bị này thực hiện nhiệm vụ chuyển pha vật chất từ thể hơi trở lại thể lỏng để thu hồi sản phẩm chưng cất hoặc giữ dung môi không bị bay hơi mất trong các phản ứng gia nhiệt kéo dài.

Trong kỹ thuật chưng cất đơn giản (Simple Distillation), ống sinh hàn thẳng đóng vai trò hóa lỏng các cấu tử có điểm sôi khác biệt khi chúng bay hơi ra khỏi hỗn hợp lỏng ban đầu ở bình cầu. Khác với các hệ thống hồi lưu hiệu suất cao cần diện tích bề mặt lớn, ống sinh hàn thẳng được thiết kế tối ưu cho dòng hơi chuyển động nhanh mà không gây ra hiện tượng tắc nghẽn áp suất hoặc đọng bám dung môi cục bộ.

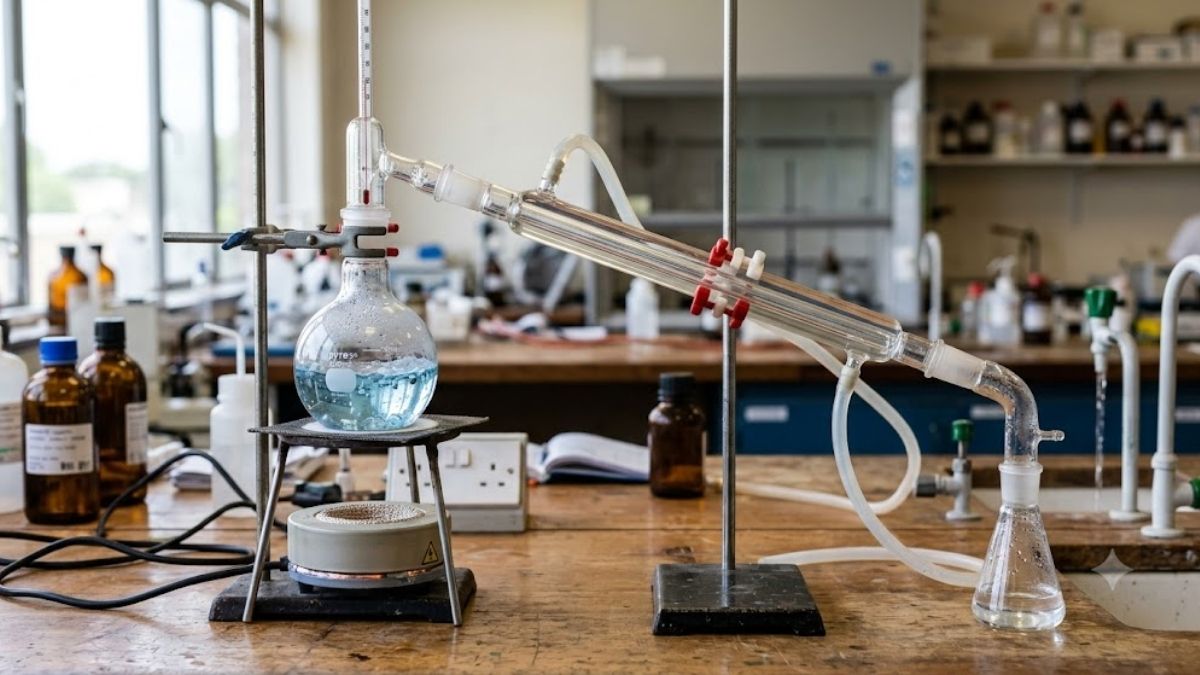

Thiết bị thường được kết nối trực tiếp với bình cầu đáy tròn (chứa mẫu cần chưng cất) thông qua các khớp nhám tiêu chuẩn và bếp đun bình cầu để duy trì nhiệt độ bay hơi ổn định.

2. Cấu tạo và nguyên lý hoạt động của ống sinh hàn thẳng

Thiết bị được thiết kế với cấu trúc hai lớp đồng tâm chạy dọc theo toàn bộ chiều dài hiệu dụng:

• Ống trung tâm (Inner Tube): Là một ống thủy tinh thẳng, rỗng có đường kính trong đồng đều từ 8 mm đến 12 mm. Đây là nơi dòng hơi nóng di chuyển trực tiếp từ cột chưng cất sang bình thu nhận.

• Vỏ bọc làm mát (Outer Jacket): Là khoang thủy tinh kín bao quanh ống trung tâm, tích hợp 2 cổng kết nối nước vào và nước ra (đường kính ngoài vòi khoảng 8 mm đến 10 mm).

• Khớp nối nhám (Ground Joints): Đạt tiêu chuẩn ISO 383 với độ côn nhám chuẩn 1:10, giúp kết nối kín khít tuyệt đối với các dụng cụ thủy tinh khác mà không cần chất bôi trơn trong nhiều ứng dụng tiêu chuẩn.

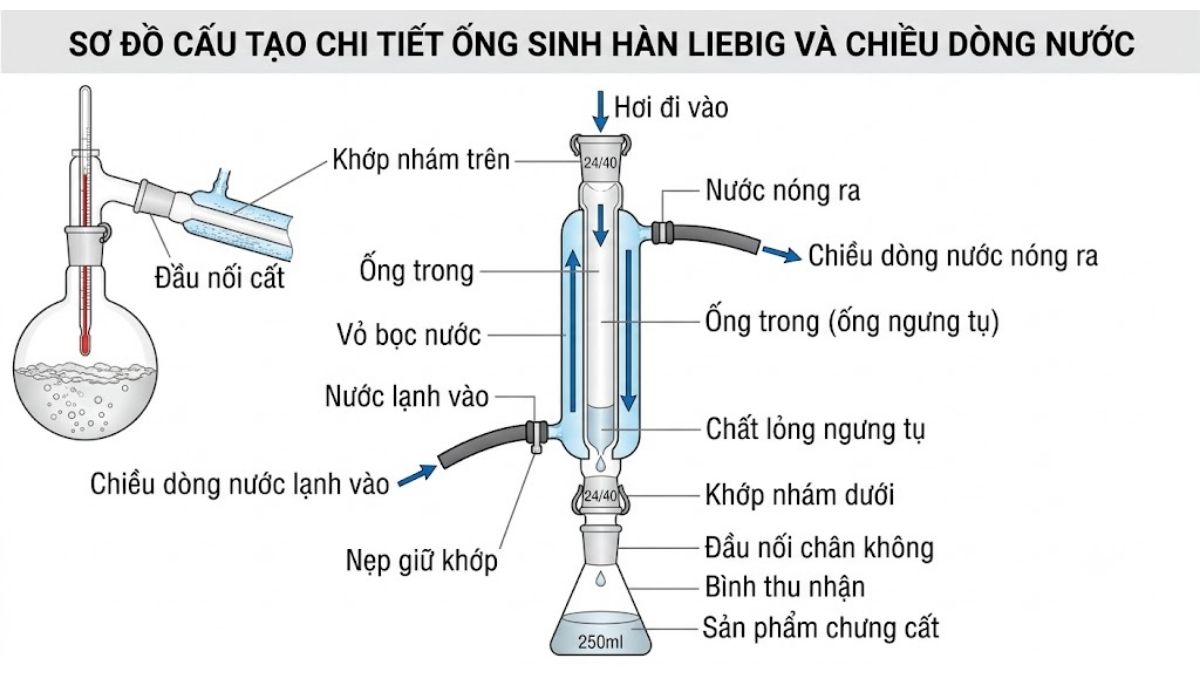

Nguyên lý hoạt động của ống sinh hàn thẳng tuân thủ quy luật truyền nhiệt đối lưu gián tiếp. Khi hỗn hợp trong bình cầu được đun nóng đến điểm sôi, hơi của chất dễ bay hơi sẽ bốc lên và đi vào ống trung tâm của ống sinh hàn. Đồng thời, nước làm mát từ vòi được cấp liên tục vào vỏ ngoài thông qua cổng bên dưới (gần bình thu hồi) và thoát ra ở cổng bên trên (gần cột chưng cất).

Việc thiết lập hướng nước chảy ngược chiều với hướng di chuyển của dòng hơi (Counter-current flow) là bắt buộc. Kỹ thuật này giúp duy trì chênh lệch nhiệt độ giữa môi chất làm mát và dòng hơi luôn ở mức cao nhất dọc theo chiều dài ống, tối ưu hóa công suất trao đổi nhiệt và hạn chế tối đa nguy cơ sốc nhiệt gây nứt vỡ thủy tinh.

3. Phân loại ống sinh hàn phổ biến trên thị trường

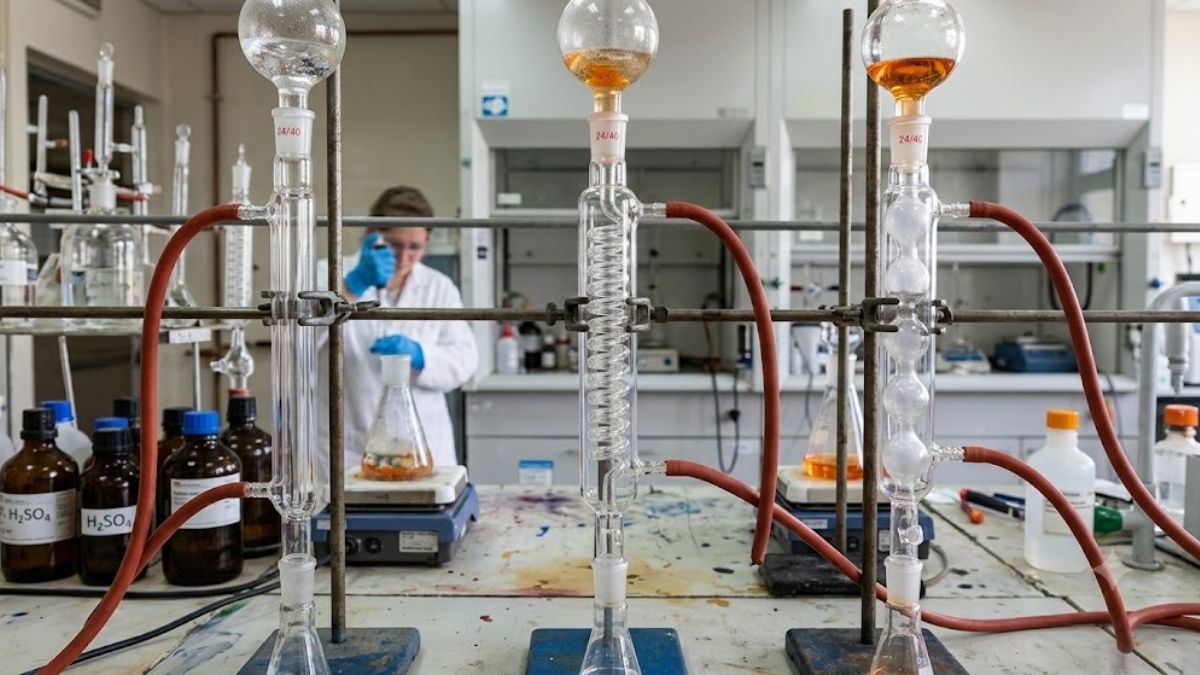

Tùy thuộc vào yêu cầu của phản ứng, người vận hành phòng thí nghiệm cần phân biệt rõ ba loại ống sinh hàn cơ bản để tránh chọn nhầm thiết bị làm giảm hiệu suất thu hồi mẫu hoặc gây áp suất dư nguy hiểm.

• Ống sinh hàn thẳng (Liebig Condenser): Thiết kế ống trong hoàn toàn thẳng. Diện tích tiếp xúc nhiệt ở mức trung bình nhưng dòng chảy thông thoáng, trở lực cực thấp. Đây là lựa chọn tối ưu cho chưng cất đơn giản, thu hồi dung môi có điểm sôi trung bình đến cao (trên 70 °C).

• Ống sinh hàn bóng (Allihn Condenser): Ống trong thiết kế dạng chuỗi bóng thủy tinh nối tiếp. Thiết kế này làm tăng diện tích bề mặt trao đổi nhiệt lên gấp 1.5 đến 2 lần so với ống thẳng có cùng chiều dài, đồng thời tạo ra các chu kỳ ngưng tụ và nhỏ giọt liên tục. Thiết bị chuyên dùng cho các phản ứng hồi lưu (Reflux) đứng, không phù hợp cho chưng cất nghiêng do dung môi dễ bị đọng lại ở các hốc bóng.

• Ống sinh hàn xoắn / xoắn graham (Graham Condenser): Ống trong được tạo hình xoắn lò xo bên trong vỏ bọc. Diện tích trao đổi nhiệt lớn nhất nhưng đường dẫn hẹp, dễ gây tắc nghẽn nếu tốc độ bay hơi quá nhanh hoặc chất chưng cất có độ nhớt cao.

4. Các tiêu chí kỹ thuật cần lưu ý khi chọn mua ống sinh hàn

Để đảm bảo hệ thống chưng cất hoạt động ổn định và an toàn, phòng mua sắm (Procurement) và kỹ sư kiểm nghiệm (QC/QA) cần rà soát chính xác các thông số vật lý của sản phẩm.

4.1. Chất liệu thủy tinh Borosilicate 3.3

Thủy tinh sử dụng làm ống sinh hàn bắt buộc phải đạt tiêu chuẩn Borosilicate 3.3 (tuân thủ ISO 3585 và ASTM E-438 Type 1 Class A). Loại vật liệu này sở hữu các đặc tính vật lý vượt trội:

• Hệ số giãn nở nhiệt tuyến tính cực thấp: 32.5 × 10⁻⁷/°C. Điều này giúp thiết bị chịu được chênh lệch nhiệt độ đột ngột (sốc nhiệt) lên đến 150 °C mà không nứt vỡ.

• Điểm ủ (Annealing Point): 565 °C và Điểm chảy mềm (Softening Point): 820 °C, cho phép vận hành an toàn trong các phép chưng cất nhiệt độ cao.

• Kháng hóa chất nhóm 1 chịu acid cực tốt, trơ hoàn toàn với hầu hết dung môi hữu cơ, halogen và hợp chất trung tính (trừ acid hydrofluoric HF và acid phosphoric H₃PO₄ nóng đậm đặc).

4.2. Lựa chọn kích thước nhám (Joint) phù hợp

Kích thước khớp nối nhám (Ground Joint) quyết định độ kín của hệ thống. Kích thước này được ký hiệu bằng hai con số, ví dụ nhám 24/29 hoặc 29/32, trong đó:

• Con số đầu tiên (ví dụ 24, 29): Thể hiện đường kính ngoài (đối với đầu đực/cone) hoặc đường kính trong (đối với đầu cái/socket) tại điểm rộng nhất của phần nhám (đơn vị: mm).

• Con số thứ hai (ví dụ 29, 32): Thể hiện chiều dài của phần thủy tinh mài nhám (đơn vị: mm).

Việc chọn sai kích thước nhám sẽ khiến ống sinh hàn không thể kết nối kín khít với bình cầu hoặc cột chưng cất, gây rò rỉ hơi hóa chất độc hại ra môi trường phòng thí nghiệm.

5. Hướng Hướng dẫn lắp đặt và sử dụng ống sinh hàn an toàn

Quy trình thao tác chuẩn (SOP) dưới đây được thiết lập để đảm bảo an toàn cho nhân sự và tối đa hóa hiệu suất hóa lỏng dung môi:

1. Kiểm tra ngoại quan: Đảm bảo ống sinh hàn không có vết xước, rạn nứt nhỏ hoặc mứt mẻ ở đầu khớp nhám. Các khuyết tật nhỏ dưới tác động của nhiệt và áp suất trong quá trình chưng cất có thể dẫn đến hiện tượng implosion (nổ co sập chấn động).

2. Cố định thiết bị trên giá đỡ: Sử dụng kẹp vạn năng (Retort Clamp) lót đệm cao su hoặc cork để kẹp nhẹ giữ thân ống sinh hàn thẳng. Không siết quá chặt để tránh gây ứng suất cơ học lên thủy tinh. Độ nghiêng của ống sinh hàn thẳng trong chưng cất đơn giản nên duy trì từ 15° đến 30° so với mặt phẳng ngang để lỏng ngưng tụ chảy đều xuống bình thu hồi.

3. Kết nối đường nước làm mát: Gắn ống silicone chịu áp vào hai vòi của ống sinh hàn. Đường nước vào luôn nằm ở vòi phía dưới (thấp hơn) và đường nước ra nằm ở vòi phía trên (cao hơn). Cố định khớp nối bằng đai kẹp dây hoặc snp-clip để ngăn ngừa tuột ống khi áp lực nước thay đổi đột ngột.

4. Bôi trơn khớp nhám (nếu cần): Với các phản ứng không dùng dung môi hòa tan mỡ bôi trơn, phủ một lớp mỏng mỡ silicone chịu nhiệt chuyên dụng lên 1/3 phần trên của khớp nhám đực để tăng độ kín và dễ tháo rời sau khi hoàn tất chưng cất.

5. Vận hành hệ thống: Bật dòng nước làm mát chậm trước khi bắt đầu gia nhiệt bình cầu. Tốc độ dòng nước tối ưu chỉ cần duy trì chảy đều ổn định, tránh mở vòi nước áp lực quá lớn gây rung lắc hệ thống hoặc tụt đường ống cấp nước.

6. Tắt hệ thống: Sau khi kết thúc quá trình gia nhiệt, để hệ thống nguội dần về nhiệt độ phòng rồi mới khóa nguồn nước làm mát. Việc xả nước lạnh vào ống sinh hàn khi lõi trong còn quá nóng (>150 °C) có thể gây ra hiện tượng sốc nhiệt phá hủy thiết bị.

"Việc kiểm soát lưu lượng nước làm mát và lựa chọn khớp nhám chuẩn tiêu chuẩn ISO 383 là hai yếu tố quyết định để ngăn ngừa hiện tượng rò rỉ dung môi và nứt vỡ do sốc nhiệt trong các hệ thống chưng cất áp suất giảm."

— Kỹ sư Trưởng phòng QA/QC tại Hệ sinh thái Labee
