Ống sinh hàn xoắn là gì? Tổng quan về thiết bị ngưng tụ trong phòng thí nghiệm

Ống sinh hàn xoắn (Coil Condenser/Graham Condenser) là thiết bị ngưng tụ thủy tinh chuyên dụng trong chưng cất và hồi lưu hóa chất. Bằng cách dẫn hơi nóng qua đường ống xoắn ốc được làm mát đối lưu liên tục, thiết bị tối ưu hóa diện tích tiếp xúc nhiệt giúp chuyển pha hơi sang lỏng hiệu quả.

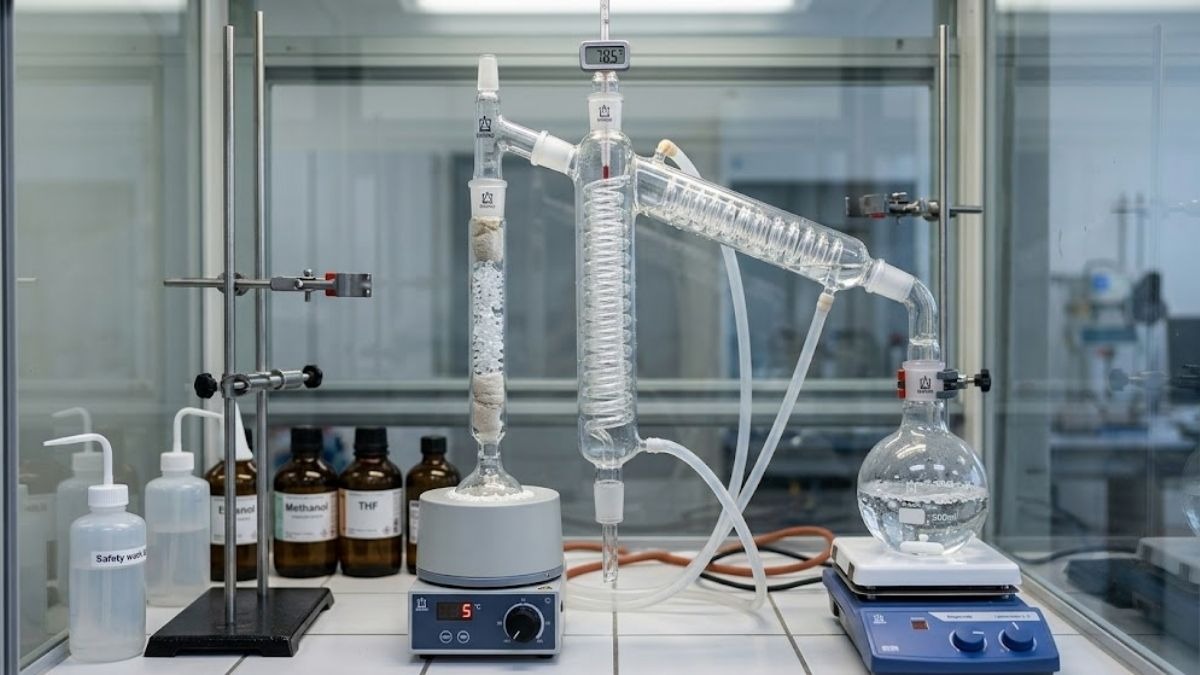

1. Ống sinh hàn xoắn là gì? Vai trò trong phản ứng hóa học

Trong kỹ thuật vận hành phòng thí nghiệm hóa học hữu cơ và phân tích, ống sinh hàn xoắn đóng vai trò là một thiết bị trao đổi nhiệt tĩnh đặc thù. Chức năng cốt lõi của thiết bị là chuyển pha dung môi từ thể hơi (gas) trở lại thể lỏng (liquid) thông qua quá trình giảm nhiệt độ cưỡng bức. Quá trình này diễn ra liên tục trong các chu trình chưng cất thu hồi dung môi hoặc phản ứng hồi lưu (reflux) kéo dài.

Về mặt vật liệu, thiết bị bắt buộc phải được chế tạo từ thủy tinh Borosilicate 3.3 chịu nhiệt, đáp ứng nghiêm ngặt tiêu chuẩn quốc tế ISO 3585 và ASTM E-438 Type 1 Class A. Dòng thủy tinh này sở hữu các thông số vật lý ưu việt bao gồm:

• Hệ số giãn nở nhiệt tuyến tính cực thấp: 32.5 × 10⁻⁷/°C.

• Điểm căng (Strain Point): 515°C.

• Điểm ủ khử ứng suất (Annealing Point): 565°C.

• Điểm mềm hóa (Softening Point): 820°C.

Nhờ cấu trúc hóa học chứa 81% SiO₂ và 13% B₂O₃, thiết bị có khả năng kháng gần như tuyệt đối với nước, dung dịch trung tính, các acid đậm đặc (ngoại trừ hydrofluoric acid HF và phosphoric acid H₃PO₄ nóng) cũng như các dung môi hữu cơ dễ bay hơi.

2. Cấu tạo và nguyên lý hoạt động của ống sinh hàn xoắn

Ống sinh hàn xoắn hoạt động dựa trên nguyên lý trao đổi nhiệt ngược dòng (counter-current exchange). Cấu tạo cơ bản gồm hai phần chính được thổi tích hợp đồng trục:

1. Lớp áo ngoài (Jacket): Khoang rỗng chứa dòng nước làm mát chạy liên tục. Nước lạnh bắt buộc phải đi vào từ vòi phía dưới (gần bình nhận) và đi ra từ vòi phía trên (gần nguồn hơi) để đảm bảo khoang luôn chứa đầy nước, loại bỏ hoàn toàn các bong bóng khí giảm hiệu suất truyền nhiệt.

2. Ống xoắn nội nội bộ (Inner Coil): Đường ống dẫn hơi được thiết kế cuộn lại theo dạng lò xo xoắn ốc nằm bên trong lớp áo ngoài.

Khi hơi dung môi nóng bay lên từ bình cầu đáy tròn, nó đi vào lòng ống xoắn. Tại đây, do chênh lệch nhiệt độ lớn với dòng nước đối lưu bên ngoài, nhiệt lượng của hơi được truyền qua vách thủy tinh mỏng vào nước. Hơi bị hạ nhiệt độ đột ngột xuống dưới điểm sôi, ngưng tụ thành các giọt lỏng bám trên thành ống và chảy ngược lại bình phản ứng hoặc đi vào bình nhận.

2.1. Tại sao nên chọn thiết kế dạng xoắn (Coil condenser)?

Thiết kế dạng xoắn (thường gọi là thiết kế Graham) mang lại hiệu quả vượt trội so với ống sinh hàn thẳng (Liebig Condenser - tiêu chuẩn DIN 12576) hoặc ống sinh hàn bóng (Allihn Condenser - tiêu chuẩn DIN 12581) khi xử lý các hỗn hợp có nhiệt độ sôi thấp hoặc trung bình.

Đường ống dạng lò xo giúp kéo dài quãng đường di chuyển của hơi nóng gấp nhiều lần trong cùng một khoảng chiều dài vật lý của thiết bị. Điều này đồng nghĩa với việc tăng diện tích tiếp xúc trao đổi nhiệt lên đến 150% - 200% so với ống thẳng Liebig có cùng kích thước lắp đặt.

Để giúp các Kỹ sư QA/QC và Quản lý phòng thí nghiệm dễ dàng lựa chọn thiết bị phù hợp, đội ngũ chuyên gia Labee đã thiết lập bảng đối chiếu định lượng dưới đây:

Bảng so sánh hiệu năng các dòng ống sinh hàn phổ biến (Comparison Matrix)

3. Phân loại ống sinh hàn xoắn phổ biến hiện nay

Tùy thuộc vào đường đi của hơi dung môi và nước làm mát, ống sinh hàn xoắn được chia làm hai nhánh kỹ thuật chính:

3.1. Ống sinh hàn Dimroth (Hồi lưu)

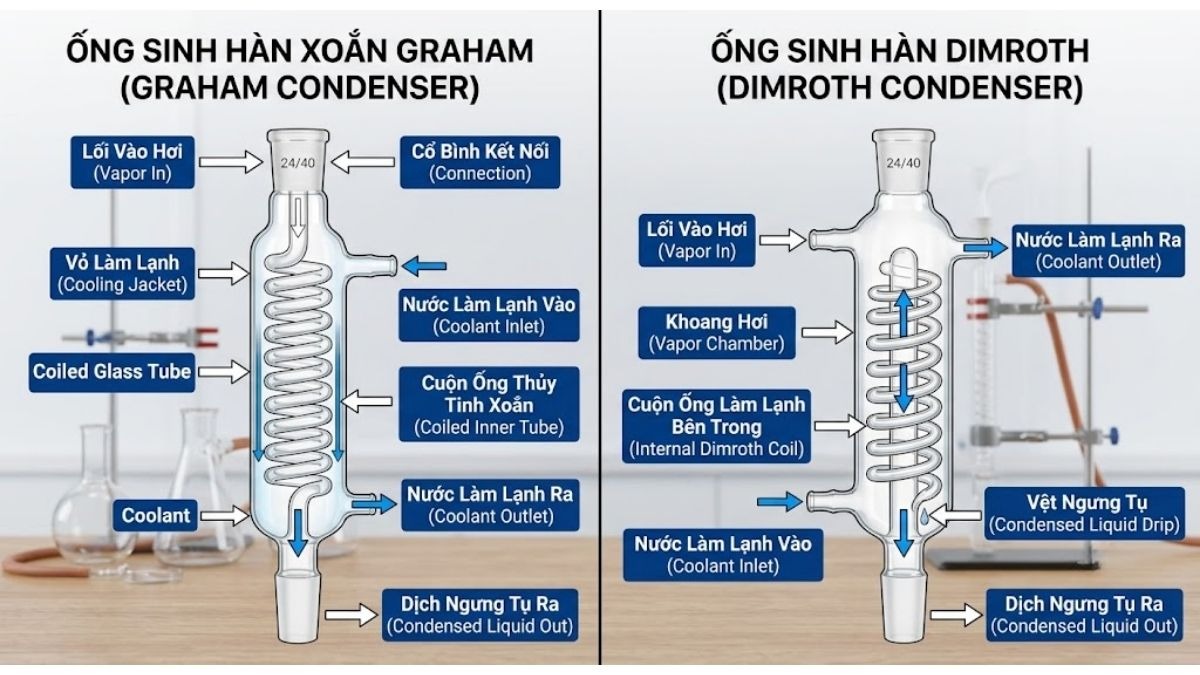

Thiết kế Dimroth (đạt chuẩn DIN 12591) có cấu tạo ngược lại so với Graham: Dòng nước làm mát chảy tuần hoàn bên trong ống xoắn trung tâm, trong khi hơi dung môi nóng đi vào khoang trống bên ngoài ống xoắn.

Khi hơi tiếp xúc với bề mặt lạnh ngoài của ống xoắn, nó ngưng tụ và chảy ngược thẳng xuống tâm của bình phản ứng cầu đáy tròn bên dưới. Đây là thiết bị tối ưu nhất cho các phản ứng hồi lưu liên tục vì nó hạn chế tối đa hiện tượng "kẹt hơi" hoặc áp suất ngược gây trào ngược hóa chất.

3.2. Ống sinh hàn xoắn hai đầu nhám/không nhám

Nhận diện theo đầu kết nối cơ học, ống sinh hàn xoắn được phân loại để tương thích với các hệ thống khớp nối thủy tinh tiêu chuẩn (Interchangeable Ground Joints) đạt chuẩn ISO 383:

• Loại không nhám (Plain Ends): Hai đầu là ống thủy tinh trơn, kết nối thông qua ống luồn cao su hoặc silicon chịu nhiệt. Thường dùng trong các bộ thí nghiệm cơ bản trường học.

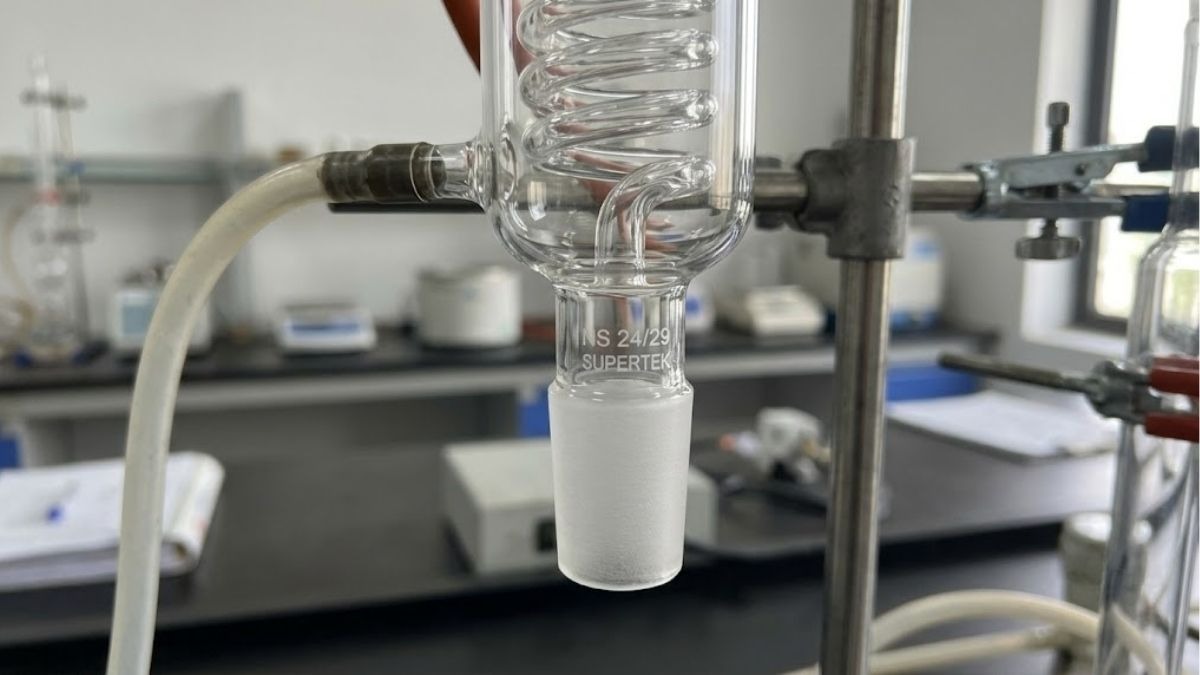

• Loại nhám tiêu chuẩn (Ground Glass Joints): Được mài nhám cơ học chính xác với độ côn tiêu chuẩn 1:10 để đảm bảo độ kín khít tuyệt đối khi lắp ráp mà không cần bôi mỡ nếu áp suất không quá cao. Các cỡ nhám thông dụng nhất tại Việt Nam là NS 14/23, 19/26, 24/29 và NS 29/32 (trong đó con số đầu thể hiện đường kính ngoài lớn nhất của đầu côn nhám bằng mm, số sau thể hiện chiều dài khớp nhám bằng mm).

4. Hướng dẫn chọn mua ống sinh hàn phù hợp với nhu cầu thí nghiệm

Để tối ưu hóa hiệu suất ngưng tụ và đảm bảo an toàn vận hành, việc lựa chọn ống sinh hàn xoắn cần dựa trên các tính toán kỹ thuật cụ thể:

1. Xác định nhiệt độ sôi của dung môi: Nếu làm việc với dung môi cực kỳ dễ bay hơi như Diethyl Ether (nhiệt độ sôi 34.6°C), Pentane (36.1°C) hay Acetone (56°C), bắt buộc phải sử dụng ống sinh hàn xoắn Graham hoặc Dimroth có chiều dài hiệu dụng tối thiểu 300mm đến 400mm kết hợp bể ổn nhiệt tuần hoàn chiller ở 4°C - 10°C.

2. Tính toán công suất nhiệt của nguồn đun: Thể tích bình cầu đun tỉ lệ thuận với kích thước ống sinh hàn:

   • Bình đun thể tích 50mL - 250mL: Chọn ống sinh hàn dài 160mm - 250mm, khớp nhám NS 14/23 hoặc 19/26.

   • Bình đun thể tích 500mL - 1000mL: Chọn ống sinh hàn dài 300mm - 400mm, khớp nhám NS 24/29 hoặc 29/32.

3. Tiêu chuẩn khớp nối: Đảm bảo size khớp nối nhám (như NS 24/29) của ống sinh hàn trùng khớp hoàn toàn với cổ bình cầu hoặc đầu ra của cột phân đoạn Vigreux để tránh rò rỉ hơi độc ra môi trường phòng lab.

Hướng dẫn thao tác chuẩn (SOP) lắp đặt và vận hành ống sinh hàn xoắn

Để giảm thiểu rủi ro nứt vỡ thủy tinh do ứng suất nhiệt hoặc cơ học, kỹ thuật viên bắt buộc tuân thủ quy trình 5 bước sau:

1. Kiểm tra ngoại quan: Đảm bảo thiết bị không có vết nứt, xước sâu hay mẻ nhám. Các khuyết tật nhỏ này dưới tác động của nhiệt độ cao và áp suất có thể dẫn đến hiện tượng nổ vỡ thiết bị (implosion).

2. Lắp ráp cơ học: Cố định ống sinh hàn lên giá đỡ Retort Stand (mã CH12310) bằng kẹp 3 càng lót đệm cao su hoặc cork (mã CH12345). Không siết kẹp quá chặt gây ứng suất uốn lên vách thủy tinh.

3. Bôi trơn khớp nhám (Nếu cần): Thoa một lớp cực mỏng mỡ silicon chịu nhiệt chân không lên phần trên của khớp nhám để đảm bảo độ kín khí và tránh kẹt cứng sau phản ứng.

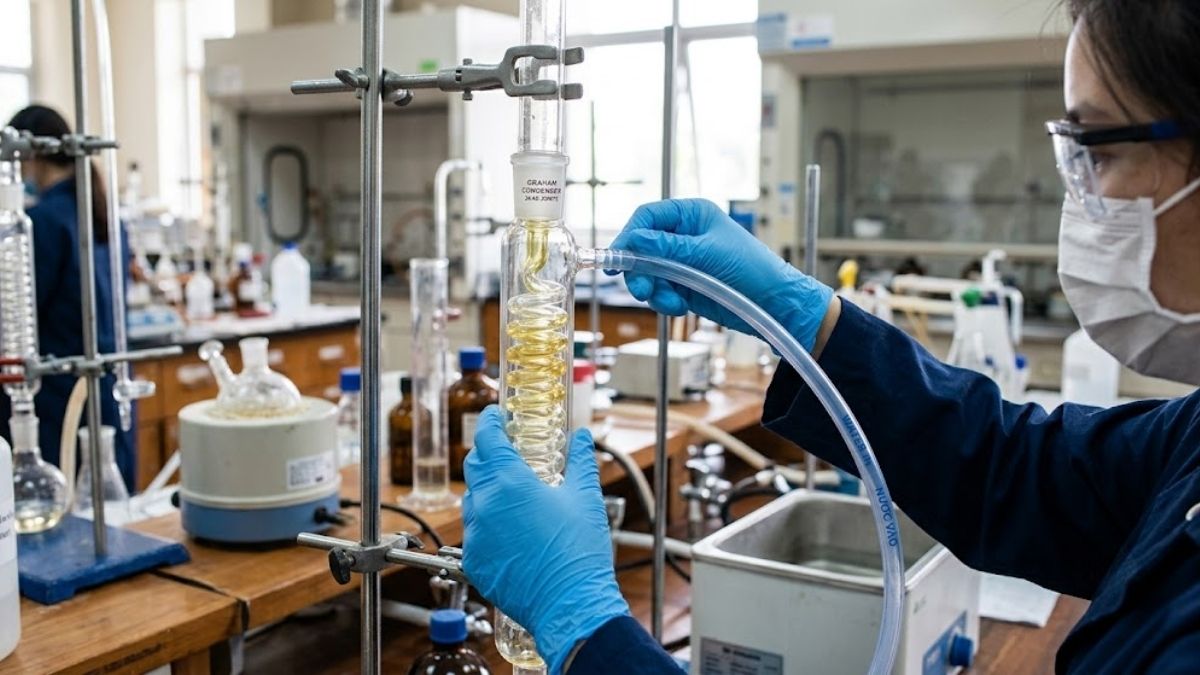

4. Kết nối đường nước tuần hoàn: Luồn ống cao su dẻo vào hai vòi nước. Cố định bằng kẹp cổ dê (hose clip). Cấp dòng nước chảy chậm từ dưới lên trên trước khi bắt đầu bật nguồn nhiệt đun bình cầu.

5. Tháo dỡ sau vận hành: Tắt nguồn nhiệt đun trước. Chờ hệ thống nguội hoàn toàn về nhiệt độ phòng lab (khoảng 25°C). Tiếp tục duy trì dòng nước lạnh thêm 5 - 10 phút để ngưng tụ hoàn toàn lượng hơi còn sót lại trong ống trước khi tắt nước và tháo dỡ thiết bị.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

5. Lưu ý quan trọng khi sử dụng và bảo quản ống sinh hàn

Để gia tăng tuổi thọ sử dụng của dụng cụ thủy tinh Borosilicate 3.3, các kỹ thuật viên cần đặc biệt lưu ý:

• Tránh sốc nhiệt cục bộ: Mặc dù thủy tinh Borosilicate 3.3 chịu được chênh lệch nhiệt độ lớn, việc đổ trực tiếp nước đá lạnh vào khoang nước khi ống xoắn bên trong đang ở nhiệt độ > 150°C vẫn có thể gây nứt vỡ vách ngăn bên trong.

• Kiểm soát áp lực nước: Áp suất nước cấp không được vượt quá 1.0 bar (100 kPa). Áp lực nước máy đô thị quá mạnh có thể làm bung ống dẫn nước hoặc làm nứt khoang áo ngoài của ống sinh hàn.

• Vệ sinh chống nhiễm chéo: Rửa sạch ống sinh hàn ngay sau khi sử dụng bằng dung môi phù hợp (như Acetone hoặc Ethanol) để hòa tan các chất hữu cơ bám dính. Sử dụng cọ rửa chuyên dụng (mã CH10314) mềm, không dùng các loại chổi có lõi sắt sắc nhọn lộ ra ngoài vì chúng dễ làm xước bề mặt thủy tinh bên trong.

6. Giải pháp ống sinh hàn xoắn chính hãng và tối ưu ngân sách tại Labee

Hiện nay trên thị trường Việt Nam, dụng cụ thủy tinh từ các thương hiệu cao cấp của châu Âu thường có giá thành rất cao và thời gian nhập khẩu kéo dài từ 6 đến 8 tuần. Nhằm giải quyết triệt để bài toán tối ưu chi phí vận hành cho các phòng thí nghiệm mà vẫn bảo toàn độ chính xác và tính an toàn tuyệt đối, Labee mang đến hệ giải pháp dụng cụ thủy tinh thay thế thông minh.

Labee là đối tác chiến lược phân phối chính hãng thương hiệu Supertek (Ấn Độ) - nhà sản xuất dụng cụ thủy tinh và thiết bị phòng thí nghiệm với hơn 80 năm kinh nghiệm (từ năm 1943), đạt chứng nhận quản lý chất lượng ISO 9001:2015 và chứng nhận năng lực hiệu chuẩn cơ học ISO/IEC 17025.

Toàn bộ các dòng ống sinh hàn xoắn Supertek đều được thổi từ ống thủy tinh Borosilicate 3.3 chuẩn ASTM E-438 Type 1 Class A chất lượng cao, trải qua quy trình ủ nhiệt khử ứng suất ứng lực trong lò băng chuyền Lehr Conveyer hiện đại, đảm bảo tính bền cơ - nhiệt tương đương các thương hiệu danh tiếng nhưng giúp tối ưu hóa từ 30% đến 40% ngân sách đầu tư thiết bị.

Ông Nguyễn Văn Hùng, Cố vấn Kỹ thuật tại Labee, nhận định:

"Việc chuyển dịch sang các dòng dụng cụ thủy tinh Borosilicate 3.3 đạt chuẩn ASTM E-438 của Supertek giúp các phòng thí nghiệm dược phẩm và thực phẩm cắt giảm tới 35% chi phí đầu tư ban đầu mà vẫn bảo toàn độ chính xác và tính an toàn tuyệt đối khi thanh tra EU-GMP hoặc đánh giá định kỳ VILAS."

Với hệ thống kho vận chiến lược tại KCN Tân Bình (TP.HCM) và KCN Xuyên Á (Long An), Labee cam kết cung cấp giải pháp Logistics vượt trội: giao hàng nhanh Just-In-Time trong vòng 24 giờ đối với hàng có sẵn và rút ngắn thời gian nhập khẩu các mặt hàng đặc thù xuống dưới 2 tuần. Mọi sản phẩm xuất kho đều được cung cấp đầy đủ giấy tờ COA, chứng nhận chất lượng CO/CQ rõ ràng và minh bạch.

7. Danh mục ống sinh hàn xoắn chính hãng tại Labee

Dưới đây là danh mục các model ống sinh hàn xoắn thủy tinh Supertek chính hãng, Class A được hiệu chuẩn chính xác tại phòng thí nghiệm đạt chuẩn ISO 17025:

Lưu ý: Labee cũng cung cấp các phiên bản đầu vòi nước bằng nhựa vặn ren GL14 (Plastic Hose Connection) giúp thao tác tháo lắp ống nước cực kỳ an toàn, loại bỏ hoàn toàn nguy cơ gãy vòi thủy tinh khi luồn ống.

8. Câu hỏi thường gặp (Technical & Troubleshooting FAQ)

Q1: Có thể dùng ống sinh hàn xoắn Graham cho các phản ứng hồi lưu đứng (Reflux) hiệu năng cao không?

• Trả lời: Không khuyến khích. Ống sinh hàn xoắn Graham có đường hơi đi vào bên trong đường ống xoắn lò xo nhỏ hẹp. Khi hồi lưu với vận tốc bay hơi lớn, lượng chất lỏng ngưng tụ chảy xuống sẽ cản trở dòng hơi đi lên, gây ra hiện tượng áp suất ngược, làm trào ngược chất lỏng hoặc thậm chí làm văng khớp nối. Đối với phản ứng hồi lưu, thiết bị tối ưu bắt buộc phải là ống sinh hàn Dimroth hoặc Allihn (sinh hàn bóng).

Q2: Tại sao xuất hiện hiện tượng đọng giọt bên trong lòng ống sinh hàn xoắn và cách khắc phục?

• Trả lời: Hiện tượng này xảy ra khi bề mặt thủy tinh bên trong bị bám dính một lớp màng dầu hữu cơ mỏng hoặc tạp chất cơ học, làm mất đi tính thấm ướt đồng đều của thủy tinh Borosilicate (chỉ số ngưng tụ giảm). Để khắc phục, cần rửa kỹ ống sinh hàn bằng dung dịch chất tẩy rửa phòng lab chuyên dụng phân hủy sinh học (như Fluka RBS-25 hoặc dung dịch Sulfochromic ấm), sau đó tráng lại bằng nước cất và sấy khô hoàn toàn. Thủy tinh sạch chuẩn sẽ cho thấy dòng nước ngưng tụ chảy thành màng mỏng liên tục chứ không đọng thành giọt.

Q3: Làm thế nào để loại bỏ triệt để cặn muối khoáng hoặc rong rêu bám trong khoang chứa nước mát (áo ngoài) của ống sinh hàn?

• Trả lời: Dòng nước máy dùng làm mát thường chứa nhiều muối canxi cacbonat (CaCO₃) dễ tạo cặn vôi khi gặp nhiệt, lâu ngày gây giảm hiệu suất truyền nhiệt. Hãy khóa một đầu vòi nước dưới, đổ đầy dung dịch Hydrochloric acid (HCl) nồng độ 10% hoặc Acid Citric 15% ấm vào khoang áo nước qua đầu vòi trên, ngâm trong vòng 30 - 45 phút để hòa tan hoàn toàn cặn vôi và làm chết rong rêu. Sau đó xả sạch và tráng lại bằng nước cất.
