Phễu chiết quả lê là gì? Cấu tạo, phân loại và hướng dẫn sử dụng chuẩn SOP

Phễu chiết quả lê (Squibb Separatory Funnel) là dụng cụ thủy tinh phòng thí nghiệm được chuẩn hóa theo tiêu chuẩn DIN ISO 4800, chuyên dùng để tách hai pha lỏng không hòa tan dựa trên sự khác biệt về tỷ trọng. Thiết bị hoạt động bằng cách xả pha nặng hơn ở dưới qua khóa stopcock, giữ lại pha nhẹ hơn trong thân phễu.

1. Phễu chiết quả lê là gì?

Trong kỹ thuật phân tích hóa học và chuẩn bị mẫu, phễu chiết quả lê là dụng cụ cốt lõi phục vụ phương pháp chiết lỏng - lỏng (Liquid-Liquid Extraction). Thiết bị này hỗ trợ quá trình tách một hoặc nhiều hợp chất từ một pha lỏng sang pha lỏng khác dựa trên hệ số phân bố Nernst (Partition Coefficient):

Kd = Co / Cw

(Trong đó: Co là nồng độ chất tan trong pha hữu cơ, Cw là nồng độ chất tan trong pha nước).

Quá trình tách cơ học này xảy ra hoàn toàn dựa trên động học tự nhiên của hai chất lỏng không đồng tan có khối lượng riêng khác biệt. Thiết bị được thiết kế theo tiêu chuẩn quốc tế DIN ISO 4800 và vật liệu đạt chuẩn ASTM E-438 Type 1 Class A để đảm bảo khả năng chịu áp suất và kháng ăn mòn hóa chất vượt trội trong suốt chu kỳ chiết.

2. Cấu tạo và thông số kỹ thuật cần lưu ý

Một phễu chiết quả lê tiêu chuẩn gồm bốn bộ phận cơ bản:

• Thân phễu (Squibb Shape): Thiết kế phình to ở trên và thuôn nhỏ dần về phía đáy. Hình dạng quả lê (Squibb) giúp tối ưu hóa diện tích tiếp xúc khi lắc trộn, đồng thời thu hẹp mặt cắt ngang ở phần đáy để người vận hành dễ dàng quan sát và cắt lớp phân tách một cách chuẩn xác nhất.

• Nắp mài (Ground Glass Stopper): Phần cổ phễu được gia công mài nhám theo các chuẩn kích thước tiêu chuẩn như NS 19/26 hoặc NS 24/29 (trong đó số 19 đại diện cho đường kính ngoài lớn nhất của khớp mài là 19 mm, và 26 là chiều dài khớp mài là 26 mm). Khớp mài chuẩn đảm bảo độ kín khít tuyệt đối, chống bay hơi dung môi hữu cơ có áp suất hơi bão hòa cao như Diethyl Ether, Dichloromethane hay Hexane trong quá trình lắc.

• Khóa phễu (Stopcock): Bộ phận điều tiết dòng chảy của chất lỏng, nằm sát điểm giao giữa thân phễu và cuống phễu.

• Cuống phễu (Stem): Ống thoát chất lỏng với đầu vát góc nhọn để dòng chảy không bị đọng bám tại đầu vòi.

Vật liệu thủy tinh Borosilicate 3.3

Toàn bộ thân phễu chiết chất lượng cao phải được chế tạo từ thủy tinh Borosilicate 3.3 chịu nhiệt và chịu lực hóa học. Loại thủy tinh này sở hữu các đặc tính vật lý lý tưởng:

• Hệ số giãn nở nhiệt tuyến tính cực thấp: 32.5 × 10⁻⁷/°C.

• Điểm ủ nhiệt (Annealing Point): 565 °C.

• Khả năng chịu sốc nhiệt đột ngột lên đến 150 °C mà không gây rạn nứt cấu trúc.

• Độ trơ hóa học tuyệt đối đối với hầu hết các loại acid mạnh, muối vô cơ và dung môi hữu cơ (ngoại trừ Acid Hydrofluoric - HF, Acid Phosphoric nóng đậm đặc và dung dịch kiềm mạnh ở nhiệt độ cao).

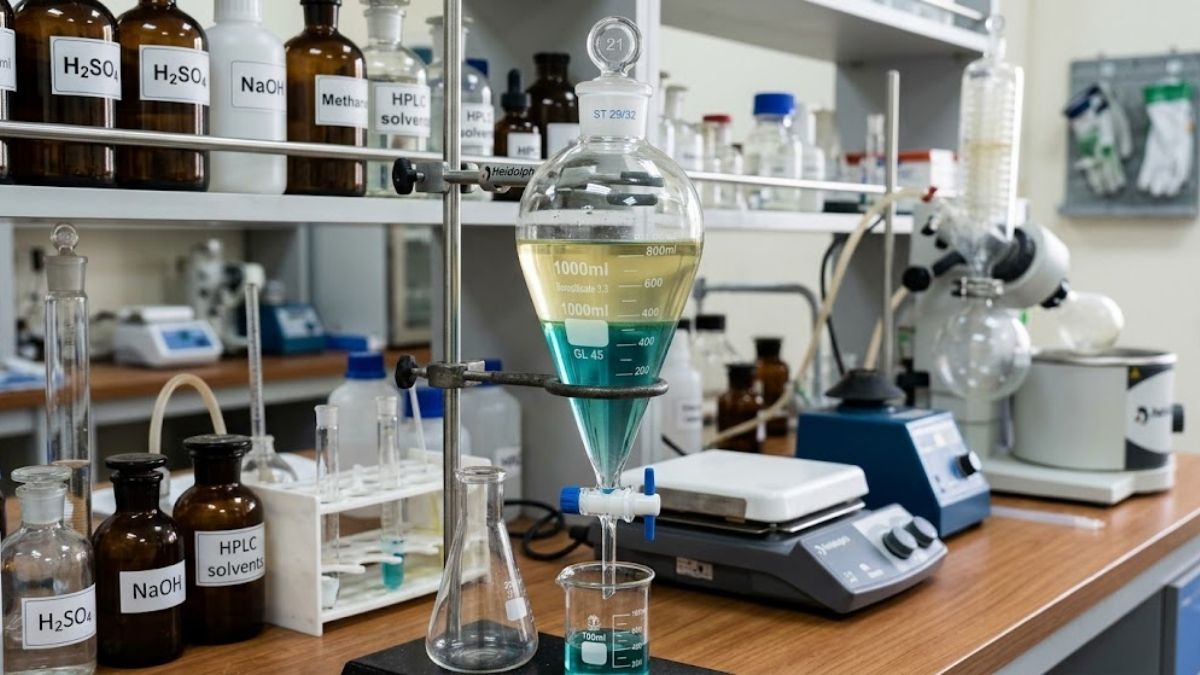

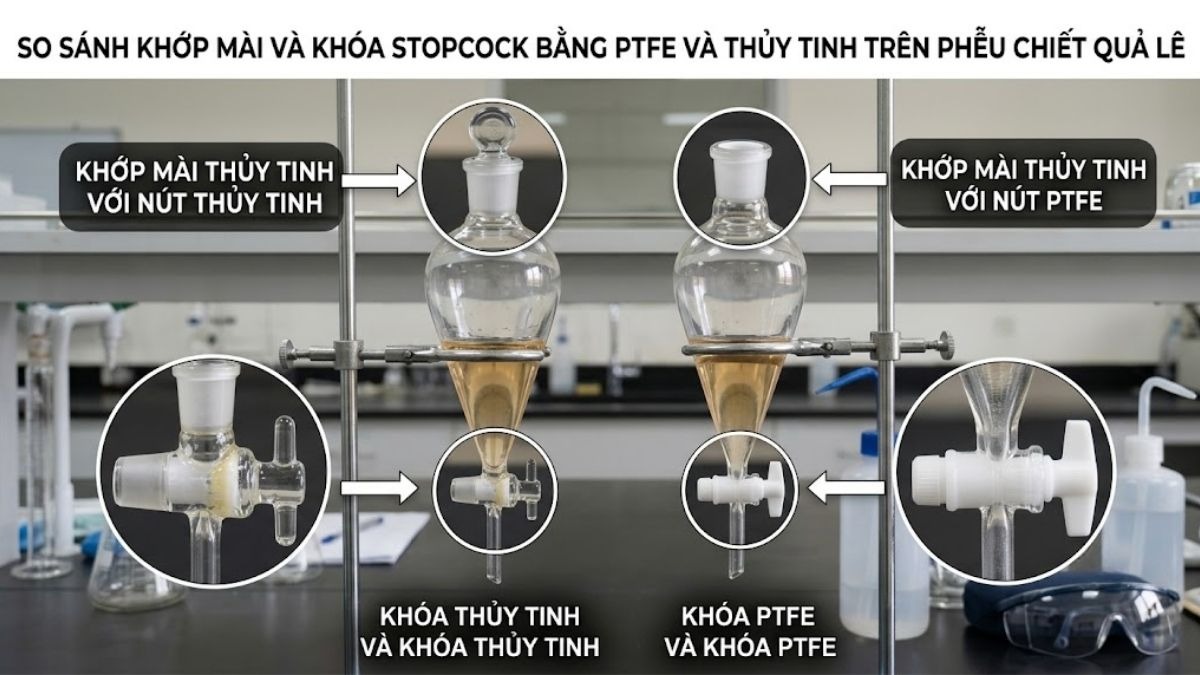

2.1. Phân loại khóa: Khóa thủy tinh (Glass Stopcock) vs Khóa PTFE (Nhựa)

Việc lựa chọn loại van khóa ảnh hưởng trực tiếp đến hiệu suất vận hành và tính toàn vẹn của kết quả phân tích.

"Trong phân tích sắc ký vết HPLC hoặc GC-MS, việc lựa chọn phễu chiết quả lê có khóa xoay bằng PTFE là bắt buộc để ngăn ngừa hoàn toàn nguy cơ các đỉnh nhiễu (ghost peaks) xuất hiện từ mỡ bôi trơn khớp thủy tinh."

— Kỹ sư QA/QC cao cấp, Ban Cố vấn Kỹ thuật Labee

2.2. Dung tích và tiêu chuẩn chia vạch

Phễu chiết quả lê được sản xuất với dải dung tích tiêu chuẩn từ 50 mL đến 2000 mL. Tùy thuộc vào yêu cầu của phép thử nghiệm:

• Loại không chia vạch (Plain Separatory Funnel): Thường dùng khi lượng thể tích mẫu và dung môi đã được định lượng chính xác bằng bình định mức hoặc ống đong trước khi nạp vào phễu. Thiết kế này tối ưu hóa độ trong suốt của thân phễu, giúp quan sát ranh giới pha dễ dàng hơn.

• Loại chia vạch (Graduated Separatory Funnel): Tích hợp thang chia vạch thể tích bằng men trắng hoặc men xanh chịu mài mòn hóa học ở mặt ngoài. Giúp người làm thực nghiệm ước lượng nhanh tỷ lệ thể tích giữa pha hữu cơ và pha nước trực tiếp trong quá trình chiết lỏng-lỏng mà không cần thêm bước đo đạc trung gian.

3. Quy trình vận hành tiêu chuẩn (SOP) và xử lý sự cố (Troubleshooting)

Quy trình thao tác chuẩn (SOP) cho kỹ thuật chiết lỏng - lỏng:

1. Kiểm tra thiết bị: Kiểm tra phễu chiết xem có vết rạn nứt hay sứt mẻ nào ở vòi và miệng phễu không. Lắp khóa stopcock vào phễu. Nếu dùng khóa thủy tinh, bôi một lớp mỡ silicon cực mỏng lên bề mặt nhám của khóa (tránh mỡ bám vào lỗ thông dòng). Đối với khóa PTFE, siết chặt đai ốc ren ở mức vừa phải để khóa không bị lỏng gây rò rỉ nhưng vẫn xoay nhẹ nhàng được.

2. Gá lắp cố định: Đặt phễu chiết lên một vòng đỡ bằng kim loại phủ lớp bọc nhựa mềm (để tránh va chạm thủy tinh) đã được siết chặt trên giá đỡ retort stand. Đảm bảo khóa stopcock đã ở trạng thái đóng (vị trí vuông góc với cuống phễu) trước khi rót chất lỏng.

3. Nạp mẫu và dung môi: Rót dung dịch chứa chất cần chiết và dung môi chiết vào phễu qua phễu rót bột (powder funnel) cổ mài để tránh dính ướt khớp miệng phễu. Thể tích chất lỏng nạp vào không được vượt quá 3/4 dung tích toàn phần của phễu để chừa không gian cho quá trình xáo trộn và tích áp suất hơi. Đậy chặt nắp mài.

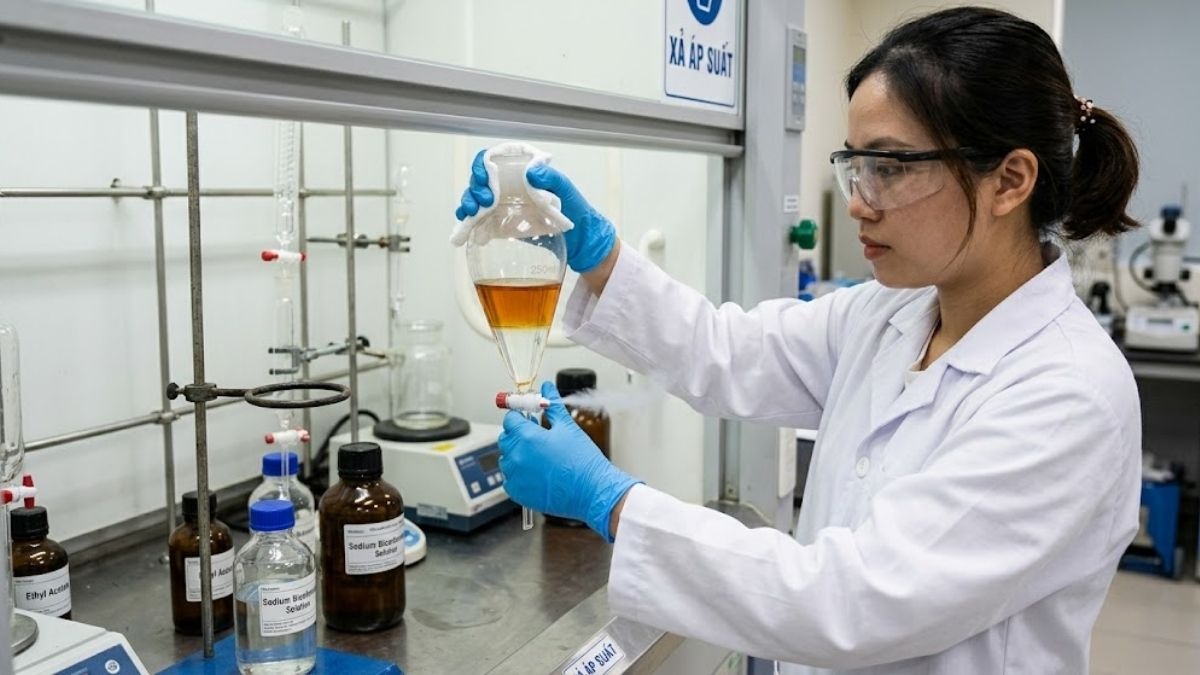

4. Lắc và xả áp suất (Venting):

   • Nhấc phễu chiết ra khỏi vòng đỡ bằng cả hai tay: một tay giữ chặt nắp mài bằng ngón trỏ và ngón cái, tay còn lại cầm chắc phần thân dưới và điều khiển khóa van stopcock.

   • Úp ngược phễu chiết một góc 45° hướng về phía không có người (tuyệt đối không hướng vào tủ hút đang có nguồn nhiệt hoặc hướng về phía đồng nghiệp).

   • Lắc nhẹ phễu chiết 1-2 lần đầu, sau đó xoay khóa stopcock để xả áp suất hơi tích tụ bên trong ra ngoài. Bạn sẽ nghe thấy tiếng "xì" của hơi dung môi thoát ra. Đóng khóa lại.

   • Lắc mạnh dần trong khoảng 30 - 60 giây, cứ sau mỗi 10 - 15 giây lắc phải dừng lại để úp ngược phễu và mở van xả áp suất.

5. Phân tách lớp (Phase Separation):

   • Đặt phễu trở lại vòng đỡ kim loại.

   • Lưu ý bắt buộc: Tháo nắp mài ở miệng phễu ra ngay lập tức để cân bằng áp suất khí quyển bên trong phễu, nếu không chất lỏng sẽ không thể chảy ra đều qua vòi dưới lực hút chân không nội bộ.

   • Để yên hệ thống trong khoảng 5 - 10 phút cho đến khi ranh giới giữa hai pha lỏng phân tách hoàn toàn rõ rệt thành hai lớp rõ ràng.

6. Thu hồi phân đoạn:

   • Đặt một cốc mỏ (beaker) sạch phía dưới cuống phễu. Đầu vòi phễu nên tựa nhẹ vào thành trong của cốc để chất lỏng chảy dọc theo thành cốc, tránh hiện tượng bắn tóe.

   • Mở từ từ khóa stopcock để pha nặng hơn ở lớp dưới chảy xuống cốc thu nhận.

   • Khi ranh giới giữa hai pha chạm sát điểm khóa phễu, điều chỉnh van nhỏ giọt thật chậm và đóng khóa lại đúng thời điểm ranh giới vừa đi qua lỗ van khóa.

   • Rót pha nhẹ hơn ở lớp trên ra bằng con đường miệng phễu (không xả qua vòi dưới) để tránh nhiễm bẩn bởi phần chất lỏng của pha nặng còn bám lại ở cuống phễu.

Bảng xử lý sự cố thường gặp (Troubleshooting Matrix):

4. Các thương hiệu phễu chiết uy tín tại Việt Nam

Hiện nay, thị trường Việt Nam có sự phân hóa rõ rệt về phân khúc dụng cụ thủy tinh phòng thí nghiệm:

• Duran (Đức): Thương hiệu cao cấp thuộc tập đoàn DWK Life Sciences. Thủy tinh đạt độ tinh khiết quang học tối ưu, dung sai kích thước cực nhỏ. Tuy nhiên, giá thành rất cao và thời gian nhập hàng đối với các kích thước phi tiêu chuẩn thường kéo dài từ 6 - 8 tuần.

• Simax (Cộng hòa Séc): Dòng sản phẩm thủy tinh Borosilicate 3.3 chất lượng tốt, đạt tiêu chuẩn Châu Âu. Đáp ứng tốt cho các phòng kiểm nghiệm của nhà máy dược phẩm lớn, nhưng chi phí đầu tư ở mức trung-cao.

• Supertek (Ấn Độ): Thương hiệu với lịch sử từ năm 1943 của nhà sản xuất Shiv Dial Sud & Sons. Sản phẩm đạt chuẩn ISO 17025 (NABL) và ASTM E-438 Type 1 Class A. Dòng phễu chiết quả lê của Supertek sở hữu chất lượng thủy tinh đồng đều, độ dày thành phễu danh định ổn định, khóa PTFE kín khít tuyệt đối với mức giá cực kỳ tối ưu cho ngân sách vận hành của các doanh nghiệp.

5. Tiêu chí lựa chọn phễu chiết phù hợp với nhu cầu

Để đảm bảo hiệu quả kinh tế và độ bền kỹ thuật cao nhất, các giám đốc phòng Lab hoặc kỹ sư QA/QC cần đối chiếu theo checklist kỹ thuật dưới đây:

Bảng ma trận tiêu chuẩn lựa chọn phễu chiết:

6. Giải pháp tối ưu chi phí và cung ứng phễu chiết chính hãng từ Labee

Khi gặp khó khăn trong việc cân đối ngân sách giữa các dòng dụng cụ thủy tinh nhập khẩu đắt đỏ từ Đức và các loại hàng trôi nổi không rõ nguồn gốc xuất xứ trên thị trường, hệ sinh thái thiết bị & dụng cụ của Labee mang đến câu trả lời toàn diện cho các phòng thí nghiệm tại Việt Nam.

Sự thay thế thông minh từ đối tác chiến lược Supertek

Nhằm giải quyết "nỗi đau" về chi phí vận hành của các Lab Manager và áp lực ngân sách của bộ phận mua hàng (Procurement), Labee đã hợp tác sâu rộng với Supertek (Ấn Độ) để phân phối trực tiếp các dòng phễu chiết quả lê cao cấp tại Việt Nam.

• Tối ưu hóa chi phí đến 30% - 40%: Các sản phẩm phễu chiết quả lê của Supertek (điển hình như dòng mã 15.403.xxxx khóa thủy tinh hay dòng 15.405.xxxx khóa xoay PTFE Needle Rotaflo) có mức giá tiếp cận vô cùng cạnh tranh so với các sản phẩm tương đương nhập khẩu từ Tây Âu, trong khi vẫn đáp ứng trọn vẹn các chứng nhận chất lượng khắt khe như ISO 9001:2015 và chứng nhận phòng hiệu chuẩn ISO 17025.

• Cam kết minh bạch và pháp lý đầy đủ: Mọi sản phẩm phễu chiết do Labee cung cấp đều có đầy đủ chứng từ chứng nhận xuất xứ CO/CQ, bảng dữ liệu an toàn MSDS hóa chất bôi trơn liên quan và tài liệu hướng dẫn kỹ thuật chi tiết.

• Dịch vụ JIT (Just-In-Time) và Đặt hàng Online 24/7: Nhờ hệ thống lưu kho thông minh tại KCN Xuyên Á (Long An) và KCN Tân Bình (TP.HCM), Labee có khả năng giao nhanh các đơn hàng dụng cụ thủy tinh trong vòng 24 - 48 giờ đối với khu vực TP.HCM, Bình Dương, Đồng Nai và Long An. Khách hàng hoàn toàn chủ động tra cứu thông tin kỹ thuật và yêu cầu báo giá nhanh chóng thông qua nền tảng thương mại điện tử Labee.vn.

Yêu cầu hỗ trợ kỹ thuật và tài liệu miễn phí

Nếu bạn đang gặp sự cố về hiện tượng nhũ tương hóa khi tách pha, rò rỉ khớp mài khi chạy dung môi bay hơi mạnh, hoặc cần tư vấn lựa chọn chuẩn mài phễu chiết tương thích với hệ thống cô quay chân không hiện tại, hãy liên hệ ngay với đội ngũ kỹ sư chuyên môn cao của Labee để nhận:

1. Bản sao chứng nhận CO/CQ và MSDS tương ứng của thiết bị.

2. Tài liệu SOP vận hành và vệ sinh dụng cụ thủy tinh Borosilicate chuẩn hóa miễn phí.

3. Dịch vụ tư vấn kỹ thuật trực tuyến 24/7 từ các chuyên gia hóa học của Labee.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Câu hỏi thường gặp (Technical FAQ)

Câu hỏi 1: Tại sao khi xả pha nặng ở vòi dưới phễu chiết quả lê, dòng chảy lại đột ngột dừng lại hoặc chảy rất chậm dù đã mở hết van khóa stopcock?

Trả lời từ kỹ sư Labee: Đây là lỗi vận hành rất phổ biến do quên không tháo nắp mài ở miệng phễu chiết ra trước khi mở van khóa. Khi nắp mài đóng kín, chất lỏng chảy ra ngoài sẽ tạo ra một khoảng trống chân không nội bộ bên trong phễu chiết, áp suất khí quyển bên ngoài vòi cao hơn áp suất bên trong phễu sẽ giữ dòng chất lỏng lại. Luôn luôn tháo nắp mài trước khi xả chất lỏng.

Câu hỏi 2: Tôi nên làm gì khi khớp mài hoặc van stopcock thủy tinh của phễu chiết bị kẹt cứng (seized joint) không thể xoay được?

Trả lời từ kỹ sư Labee: Tuyệt đối không dùng lực cưỡng bức quá mạnh để vặn vì thủy tinh Borosilicate rất dễ bị rạn nứt đột ngột gây tổn thương tay. Hãy áp dụng quy trình xử lý của Labee:

1. Nhỏ vài giọt dầu thấm (như dầu paraffin hoặc dung dịch bôi trơn chuyên dụng) vào rìa khe kẹt của khớp mài, dựng thẳng đứng phễu chiết và chờ 15 - 20 phút cho dầu len lỏi vào trong.

2. Nếu phương pháp 1 không hiệu quả, hãy xả nhẹ vòi nước ấm (khoảng 40 °C - 50 °C) dọc theo phần socket bên ngoài của khớp mài để lớp thủy tinh ngoài giãn nở nhiệt nhanh hơn lớp cone trong, sau đó đeo găng tay bảo hộ dày và lắc nhẹ khớp mài để tách rời chúng ra.

Câu hỏi 3: Phễu chiết quả lê (Squibb) khác gì so với phễu chiết hình trụ (Cylindrical Separatory Funnel)? Khi nào nên chọn loại quả lê?

Trả lời từ kỹ sư Labee: Phễu chiết hình trụ có thân thẳng đứng dài, chiếm ít không gian chiều ngang, thường được sử dụng trong các hệ phản ứng chật hẹp hoặc gắn trực tiếp vào các hệ thống chưng cất, nhỏ giọt liên tục. Trong khi đó, phễu chiết quả lê có thân phình rộng giúp tăng cường diện tích bề mặt tiếp xúc khi lắc trộn dung môi, thúc đẩy quá trình chuyển khối (mass transfer) diễn ra nhanh hơn và triệt để hơn. Do đó, đối với tất cả các kỹ thuật tách chiết lỏng-lỏng thông thường trong phòng QC/QA và nghiên cứu R&D, phễu chiết quả lê luôn là lựa chọn ưu tiên hàng đầu.

8. Tài liệu tham khảo (References)

• DIN ISO 4800: Laboratory glassware — Separating funnels and dropping funnels. https://www.iso.org/standard/14907.html
• ASTM E438 Type 1 Class A: Standard Specification for Glasses in Laboratory Apparatus. https://www.astm.org/e0438-92r17.html
• ASTM E1096: Standard Specification for Laboratory Glass Separating Funnels. https://www.astm.org/e1096-86r18.html
