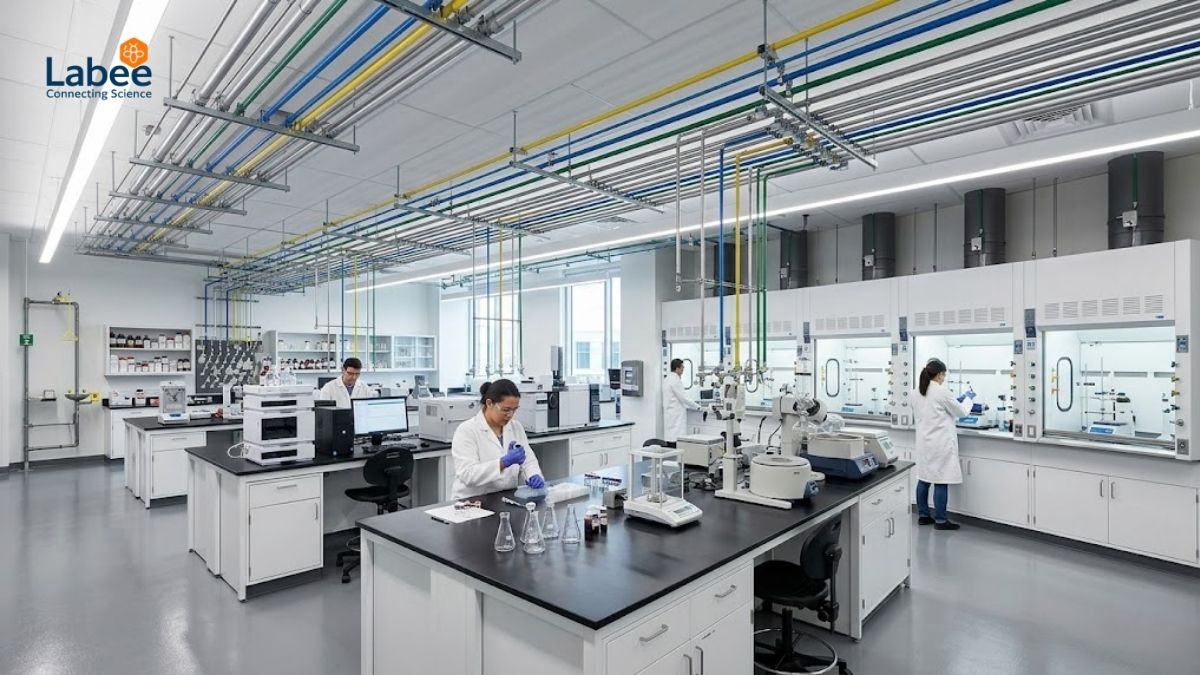

Tiêu chuẩn thiết kế và lựa chọn bàn thí nghiệm & tủ hút khí độc cho phòng lab hiện đại

Bàn thí nghiệm & tủ hút khí độc là hệ thống nội thất chuyên dụng cốt lõi, dùng để thiết lập không gian thao tác phân tích và bảo vệ kiểm nghiệm viên khỏi phơi nhiễm hóa chất. Các thiết bị này bắt buộc phải tuân thủ tiêu chuẩn SEFA 8 (về kết cấu bàn) và ASHRAE 110/EN 14175 (về hiệu năng tủ hút) nhằm đảm bảo an toàn sinh mạng và tính chính xác của dữ liệu khoa học.

1. Tầm quan trọng của bàn thí nghiệm & tủ hút khí độc trong hệ sinh thái R&D và QA/QC

Với hơn 15 năm làm việc trực tiếp tại các trung tâm R&D và quản lý chất lượng (QA/QC), tôi đã chứng kiến nhiều cơ sở phân tích gặp sự cố nghiêm trọng về an toàn và sai số dữ liệu chỉ vì hạ tầng cơ sở không đạt chuẩn. Trong một hệ sinh thái phòng thí nghiệm, bàn thí nghiệm & tủ hút khí độc không đơn thuần là nội thất, chúng là những thiết bị kỹ thuật (engineering controls) tuyến đầu.

Sự toàn vẹn của một quy trình phân tích hóa học phụ thuộc rất lớn vào môi trường thao tác. Bàn thí nghiệm cung cấp nền tảng vật lý chịu tải, chống rung cho các thiết bị phân tích có độ nhạy cao (như cân vi phân tích, máy sắc ký lỏng HPLC, quang phổ ICP-MS). Trong khi đó, tủ hút khí độc (Fume Hood) thực hiện chức năng kiểm soát khí động học, ngăn chặn hơi acid, dung môi hữu cơ dễ bay hơi (VOCs) và các sol khí rò rỉ ra môi trường làm việc.

Sự kết hợp đồng bộ giữa bàn thí nghiệm & tủ hút khí độc quyết định trực tiếp đến ba yếu tố:

• An toàn lao động (Occupational Safety): Tuân thủ giới hạn phơi nhiễm cho phép (PEL - Permissible Exposure Limits) của OSHA.

• Chống nhiễm chéo (Cross-contamination Prevention): Đảm bảo luồng khí lưu thông một chiều, không mang tạp chất từ mẫu này sang mẫu khác.

• Tối ưu hóa quy trình (Workflow Efficiency): Thiết kế công thái học giúp kỹ sư thao tác tuần tự, giảm thiểu sai sót do mệt mỏi vật lý.

2. Tiêu chuẩn kỹ thuật cốt lõi đối với hệ thống bàn thí nghiệm

Một hệ thống bàn thí nghiệm đạt chuẩn công nghiệp phải được thiết kế và thử nghiệm dựa trên các tiêu chuẩn quốc tế, tiêu biểu nhất là chứng nhận SEFA (Scientific Equipment and Furniture Association).

2.1. Vật liệu mặt bàn và khả năng kháng hóa chất (Phenolic, Epoxy, Inox)

Mặt bàn thí nghiệm (Worksurface) là nơi tiếp xúc trực tiếp với hóa chất rơi vãi, dung môi ăn mòn và nhiệt độ cao. Việc chọn sai vật liệu có thể dẫn đến hiện tượng rỗ bề mặt, nứt nẻ, tạo ổ chứa vi khuẩn và tạp chất. Theo tiêu chuẩn SEFA 3, mặt bàn phải trải qua bài test tiếp xúc hóa chất trong 24 giờ với 49 loại hóa chất thông dụng.

Trong thực tiễn vận hành QA/QC, chúng ta thường phân loại theo 3 nhóm vật liệu chính:

• Nhựa Phenolic (Phenolic Resin): Được tạo thành từ các lớp giấy Kraft tẩm nhựa phenolic ép dưới nhiệt độ và áp suất cao. Vật liệu này có khả năng kháng hầu hết các dung môi hữu cơ và acid ở nồng độ trung bình. Khối lượng nhẹ, dễ gia công, phù hợp cho các phòng lab kiểm nghiệm thực phẩm, vi sinh, hoặc hóa lý cơ bản.

• Nhựa Epoxy đúc nguyên khối (Epoxy Resin): Hỗn hợp nhựa epoxy, chất đóng rắn và vật liệu silica đúc nguyên khối. Epoxy có khả năng kháng hóa chất vượt trội hơn Phenolic, đặc biệt là với các acid mạnh (như H2SO4 đặc, HNO3, HCl) và khả năng chịu nhiệt độ cao cục bộ (từ đèn cồn, bếp gia nhiệt). Đây là tiêu chuẩn bắt buộc cho các phòng lab tổng hợp hóa hữu cơ và xử lý mẫu kim loại nặng.

• Thép không gỉ (Stainless Steel 304/316): Chống chịu dung môi cực tốt và dễ dàng khử trùng. Được ứng dụng chủ yếu trong phòng lab vi sinh, phòng sạch (Cleanroom), hoặc các khu vực thao tác liên quan đến đồng vị phóng xạ (Radiochemistry). Nhược điểm là không kháng được hơi acid Halogen (như HCl, HF), dễ bị rỉ sét nếu sử dụng sai mục đích.

2.2. Kết cấu khung chịu lực và thiết kế công thái học (Ergonomics)

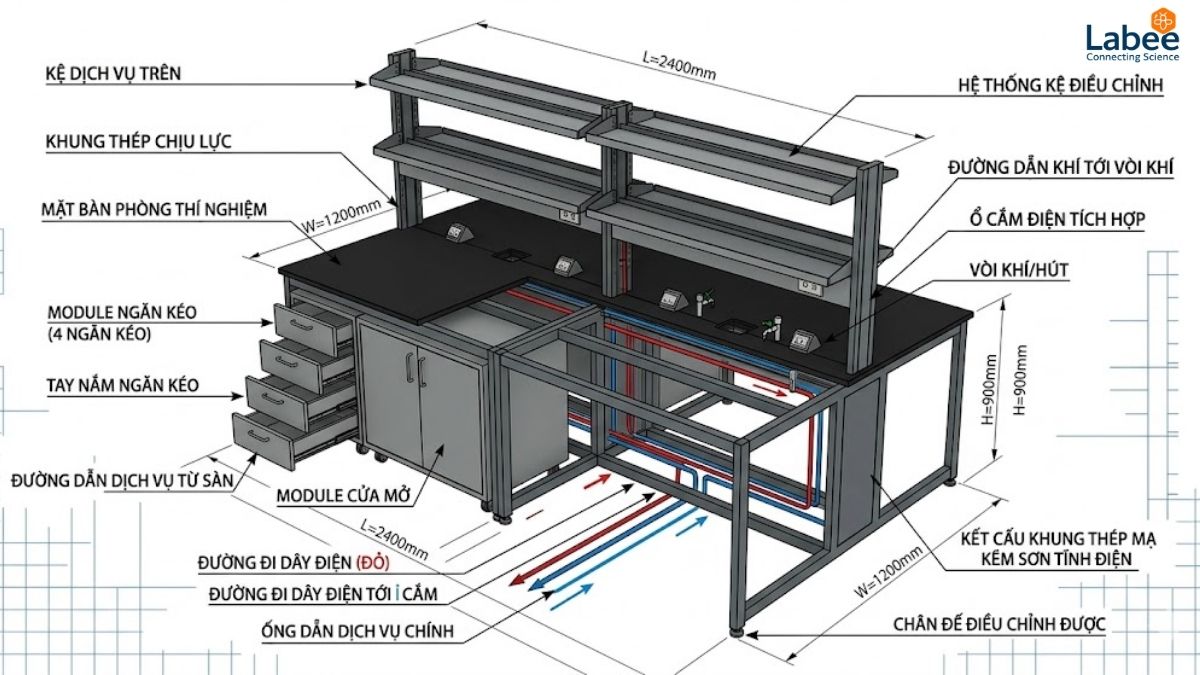

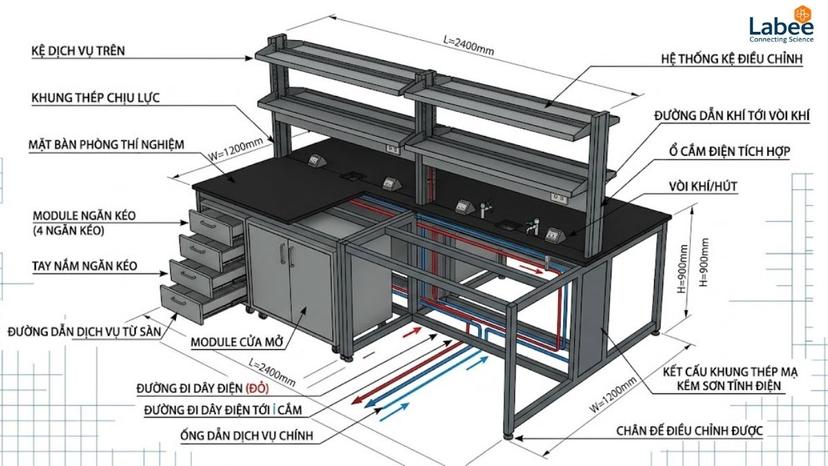

Theo tiêu chuẩn SEFA 8, khung bàn thí nghiệm (thường là khung C-frame, H-frame hoặc A-frame bằng thép mạ kẽm sơn tĩnh điện bột epoxy) phải đáp ứng khả năng chịu tải trọng tĩnh lên tới 300 kg/m2.

Độ rung (Vibration) là kẻ thù của phân tích định lượng. Tại khu vực đặt cân phân tích (có độ chính xác từ 4 đến 6 số lẻ), bàn thí nghiệm phải được tích hợp các khối đá granite chống rung độc lập, hấp thụ xung động từ môi trường xung quanh và từ chính hệ thống thông gió của phòng lab.

Về công thái học, chiều cao mặt bàn tiêu chuẩn thường được thiết lập ở mức 900mm (dành cho thao tác đứng) hoặc 750mm (dành cho thao tác ngồi). Các module hộc tủ (caseworks) phải được thiết kế dạng treo hoặc di động (mobile cabinets) có bánh xe, giúp kỹ sư dễ dàng vệ sinh hóa chất đổ tràn bên dưới gầm bàn.

Xem thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab tối ưu chi phí.

3. Nguyên lý vận hành và tiêu chuẩn kiểm định tủ hút khí độc (Fume Hoods)

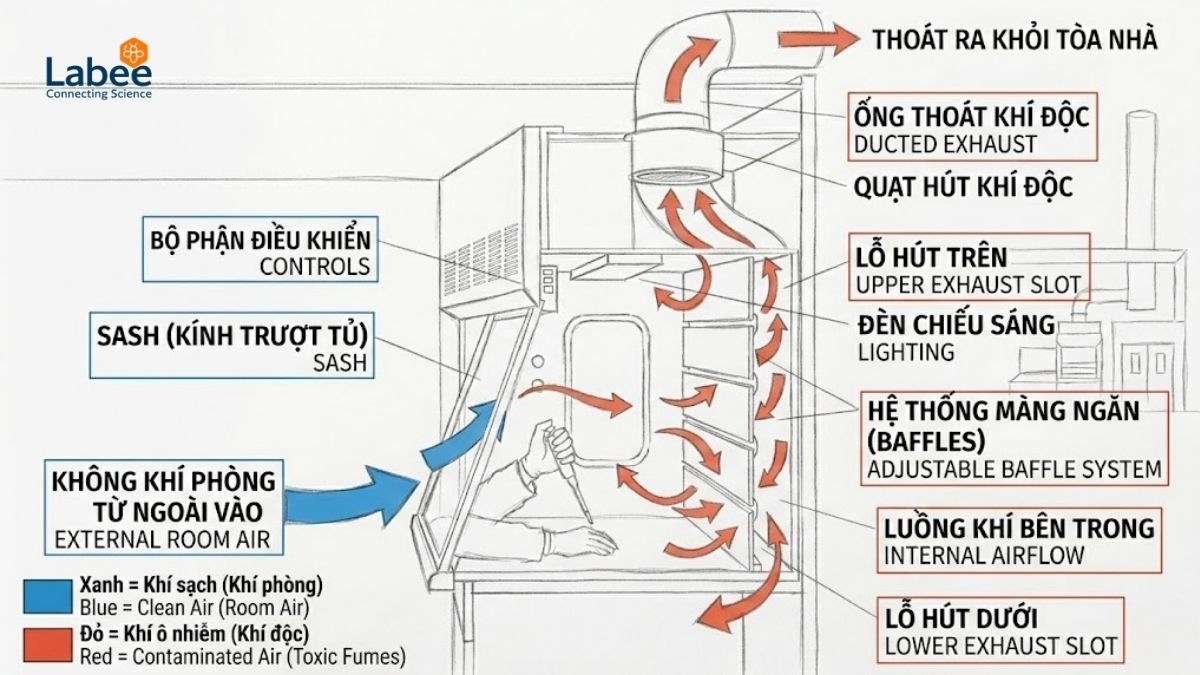

Nếu bàn thí nghiệm cung cấp không gian tĩnh, thì tủ hút khí độc quản lý không gian động. Chức năng chính của tủ hút là ngăn cản sự phát tán của khí độc ra vùng hít thở (breathing zone) của người vận hành bằng cách duy trì một áp suất âm liên tục và định hướng luồng khí (directional airflow).

3.1. Phân loại và ứng dụng thực tiễn trong phân tích hóa học

Tùy thuộc vào đặc thù hóa chất sử dụng, việc chỉ định dòng tủ hút phải cực kỳ chuẩn xác:

• Tủ hút có đường ống dẫn (Ducted Fume Hoods): Dòng tủ tiêu chuẩn, hút khí từ phòng lab và xả thẳng ra ngoài môi trường thông qua hệ thống quạt hút (exhaust fan) đặt trên mái nhà. Phù hợp cho mọi loại hóa chất.

• Tủ hút tuần hoàn (Ductless Fume Hoods): Sử dụng màng lọc than hoạt tính (Carbon filters) để hấp phụ hóa chất và trả lại không khí sạch vào phòng. Chỉ được dùng cho các dung môi hữu cơ đã biết rõ tải lượng, tuyệt đối không dùng cho quá trình đun sôi acid hoặc các phản ứng tạo ra lượng lớn sol khí.

• Tủ hút chuyên dụng cho Acid HF / Perchloric Acid: Bắt buộc cấu tạo từ vật liệu Polypropylene (PP) nguyên khối hoặc thép không gỉ tráng Teflon, tích hợp hệ thống xả rửa màng lọc (Wash-down system) để chống sự tích tụ của các tinh thể muối Perchlorate dễ nổ.

3.2. Các tiêu chuẩn quốc tế: ASHRAE 110 và EN 14175

Một chiếc tủ hút khí độc không thể đánh giá bằng mắt thường. Tại các dự án tư vấn R&D, chúng tôi yêu cầu tủ hút phải vượt qua bài kiểm tra nghiêm ngặt theo tiêu chuẩn ASHRAE 110 (Mỹ) hoặc EN 14175 (Châu Âu).

Quy trình ASHRAE 110 đánh giá sự an toàn qua 3 bước:

1. Kiểm tra vận tốc bề mặt (Face Velocity Test): Sử dụng máy đo phong kế lưới.

2. Kiểm tra mô hình dòng chảy (Flow Visualization): Dùng ống khói (Smoke tubes) để kiểm tra các vùng xoáy (turbulence) bên trong tủ. Nếu khói cuộn ngược trở ra ngoài cửa kính (Sash), thiết kế khí động học của tủ đã thất bại.

3. Kiểm tra khí đánh dấu (Tracer Gas Containment Test): Xả khí Sulfur Hexafluoride (SF6) vào bên trong tủ với tốc độ 4 L/phút. Đặt một đầu dò nhân tạo ngay tại "vùng hít thở" của người nộm. Nồng độ SF6 thoát ra ngoài không được vượt quá 0.05 ppm (AI - As Installed).

3.3. Tốc độ gió bề mặt (Face Velocity) và hệ thống kiểm soát VAV

Vận tốc bề mặt là chỉ số sinh tử. Theo quy định của OSHA (Cục Quản lý An toàn và Sức khỏe Nghề nghiệp Hoa Kỳ), tốc độ gió đi qua khoảng hở của cửa kính (sash) phải duy trì ở mức 0.3 m/s đến 0.5 m/s (60 - 100 fpm).

• Nếu vận tốc < 0.3 m/s: Khí độc có thể tràn ngược ra ngoài.

• Nếu vận tốc > 0.6 m/s: Tạo ra sự nhiễu loạn khí (turbulence) bên trong tủ, bốc hơi chất phân tích ra ngoài và gây khó khăn cho việc cân các mẫu bột mịn.

Để giải quyết bài toán tiêu hao năng lượng (vì tủ hút xả đi không khí đã được điều hòa của tòa nhà), công nghệ VAV (Variable Air Volume - Biến lưu lượng gió) ra đời. Khi kỹ sư kéo cửa kính xuống, cảm biến sẽ giao tiếp với biến tần của quạt hút để giảm lưu lượng xả, duy trì vận tốc bề mặt ở mức không đổi (ví dụ: 0.5 m/s), giúp tiết kiệm đến 60% năng lượng.

4. Lắp đặt đồng bộ bàn thí nghiệm & tủ hút khí độc

Sai lầm lớn nhất của các nhà quản lý thu mua (Procurement) là mua bàn thí nghiệm & tủ hút khí độc riêng lẻ mà không tính toán đến Hệ thống điều hòa và thông gió (HVAC) tổng thể.

Hệ thống bàn thí nghiệm & tủ hút khí độc phải được tích hợp theo nguyên lý:

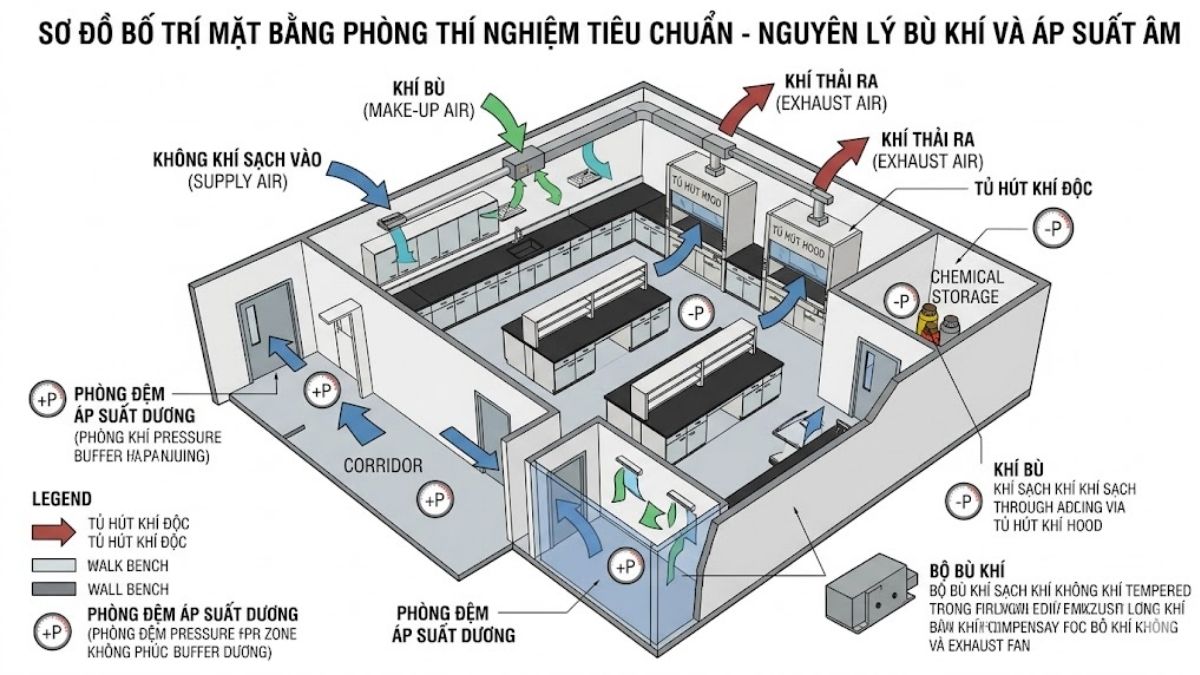

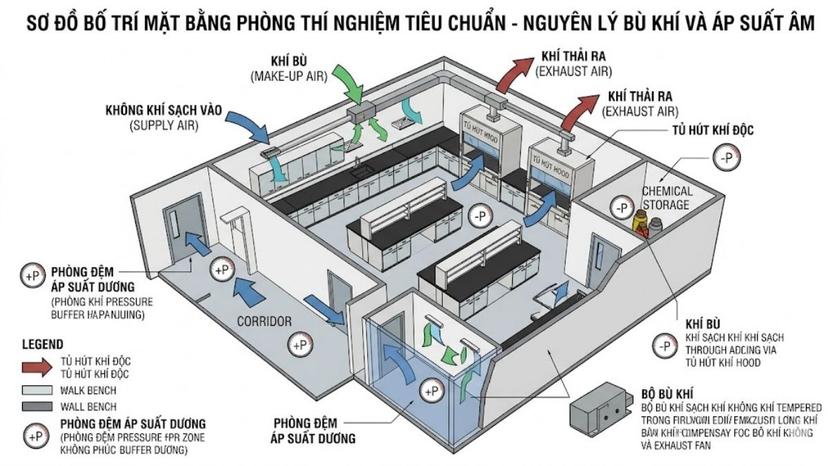

1. Áp suất âm (Negative Pressure): Lượng khí xả ra từ tủ hút phải luôn lớn hơn lượng khí cấp vào (Make-up Air) từ hệ thống điều hòa trung tâm. Điều này đảm bảo không khí luôn đi từ hành lang sạch vào phòng lab, không đi ngược hóa chất ra khu vực văn phòng.

2. Vị trí lắp đặt: Không bao giờ đặt tủ hút gần cửa ra vào, khu vực người đi lại nhiều, hoặc ngay dưới miệng gió thổi của máy lạnh. Vận tốc đi bộ của một người (khoảng 1 m/s) đủ sức phá vỡ bức màn không khí an toàn (0.5 m/s) của tủ hút, kéo theo khí độc ra ngoài hệ thống bàn thí nghiệm trung tâm.

5. Giải pháp thiết bị và nội thất phòng lab từ hệ sinh thái Labee

Trong môi trường R&D, việc đồng bộ hóa hạ tầng từ một nhà cung cấp hiểu rõ bản chất khoa học là vô cùng cấp thiết. Thuộc hệ sinh thái Navis, Công ty TNHH Labee (Labee.vn) không chỉ là một nhà cung cấp vật tư, mà là một đối tác đồng hành dài hạn giúp tối ưu hóa chi phí vận hành và chuẩn hóa quy trình theo tiêu chuẩn quốc tế.

Đối với hạng mục hạ tầng kỹ thuật, Labee cung cấp các giải pháp chuyên sâu:

• Hệ thống Nội thất chuẩn hóa: Bàn thí nghiệm chống rung, kháng hóa chất đạt tiêu chuẩn SEFA; kết hợp cùng dụng cụ thủy tinh/sứ đạt chuẩn ISO/DIN từ đối tác chiến lược Supertek.

• Thiết bị kiểm soát môi trường: Tủ hút khí độc (Fume Hood), tủ an toàn sinh học (BSC) được thiết kế đồng bộ với hệ thống HVAC.

• Minh bạch chuỗi cung ứng: 100% sản phẩm do Labee cung cấp có đầy đủ COA, MSDS, chứng nhận ISO, GMP, giúp bộ phận QA/QC và Mua hàng (Procurement) dễ dàng hoàn thiện hồ sơ đánh giá nhà cung cấp.

Bằng việc kết nối trực tiếp với các nhà sản xuất toàn cầu (Avantor, Simson, SynZeal...), hệ sinh thái Labee đảm bảo khách hàng nhận được hạ tầng bàn thí nghiệm & tủ hút khí độc đúng tiêu chuẩn phân tích, hậu mãi tận tâm, và thời gian triển khai siêu tốc.

Xem thêm: Review và So Sánh Các Dòng Máy Phân Tích: Lựa Chọn Tối Ưu Cho Phòng Thí Nghiệm

6. Giải đáp thắc mắc thường gặp về bàn thí nghiệm & tủ hút khí độc

Dưới đây là các câu hỏi thực tế thường gặp trong quá trình vận hành, giám sát, và thiết lập ngân sách phòng lab.

Câu hỏi 1: Bao lâu cần bảo trì và hiệu chuẩn hệ thống bàn thí nghiệm & tủ hút khí độc một lần?

Trả lời: Tủ hút cần được kiểm định tốc độ gió bề mặt và màng lọc định kỳ 6 tháng đến 1 năm/lần.

Giải thích chi tiết: Việc kiểm định phải được thực hiện bằng thiết bị đo gió chuyên dụng đã hiệu chuẩn. Đối với bàn thí nghiệm, cần kiểm tra định kỳ hàng năm hệ thống cấp thoát nước ngầm và độ toàn vẹn của các ron silicon kháng hóa chất chống rò rỉ.

Câu hỏi 2: Có thể dùng chung một hệ thống quạt xả cho nhiều bàn thí nghiệm & tủ hút khí độc không?

Trả lời: Hoàn toàn có thể (Hệ thống xả gom - Manifold system), nhưng yêu cầu thiết kế kỹ thuật HVAC cực kỳ khắt khe.

Giải thích chi tiết: Khi gom chung ống xả, phòng lab bắt buộc phải lắp đặt các van điều chỉnh tự động (VAV/CAV dampers) để cân bằng áp lực. Tuyệt đối không xả chung tủ hút dùng acid Perchloric hoặc tủ xử lý hóa chất dễ cháy nổ với các hệ thống khác do nguy cơ phản ứng chéo trong đường ống.

Câu hỏi 3: Vật liệu nào tốt nhất cho mặt bàn thí nghiệm & tủ hút khí độc khi thao tác liên tục với acid mạnh?

Trả lời: Nhựa Epoxy đúc nguyên khối (Epoxy Resin) hoặc Polypropylene (PP) là giải pháp tối ưu nhất.

Giải thích chi tiết: Epoxy resin không có lỗ xốp, chịu được sự ăn mòn của H2SO4 đặc và HNO3 ở nhiệt độ cao. Riêng với Acid Hydrofluoric (HF), vốn ăn mòn cả thủy tinh và Epoxy, bắt buộc phải dùng mặt bàn và lồng tủ bằng vật liệu PP hoặc phủ Teflon.

Câu hỏi 4: Tại sao hệ thống bàn thí nghiệm & tủ hút khí độc lại phát ra tiếng ồn quá lớn khi hoạt động?

Trả lời: Do quạt hút công suất lớn lắp đặt quá gần lồng tủ, hoặc ống dẫn khí có kích thước không phù hợp gây ma sát gió.

Giải thích chi tiết: Tiếng ồn vượt quá 65 dBA theo quy định của OSHA sẽ gây stress cho người lao động. Giải pháp là chuyển quạt hút (exhaust fan) lên trên mái nhà, sử dụng bộ giảm âm (silencer), và duy trì vận tốc khí trong ống (duct velocity) ở mức tiêu chuẩn 1500-2000 fpm.

Câu hỏi 5: Chi phí đầu tư hệ thống bàn thí nghiệm & tủ hút khí độc phụ thuộc vào những yếu tố chính nào?

Trả lời: Phụ thuộc chủ yếu vào tiêu chuẩn vật liệu (Phenolic hay Epoxy), loại tủ hút (VAV hay CAV), và hệ thống xử lý khí thải đi kèm.

Giải thích chi tiết: Một hệ thống tủ hút VAV ban đầu có giá cao hơn tủ CAV (thể tích cố định) khoảng 30%, nhưng sẽ tiết kiệm đến 50-60% hóa đơn tiền điện năng lượng điều hòa (HVAC) hàng tháng. Do đó, cần xét chi phí vòng đời (Life-cycle cost) khi đầu tư.
