Vật liệu Composite là gì? Tổng quan về cấu tạo và ứng dụng kỹ thuật

Vật liệu Composite (vật liệu hỗn hợp) là sự kết hợp cơ học giữa pha nền (Matrix) và pha cốt (Reinforcement) nhằm tạo ra đặc tính vượt trội so với các thành phần riêng lẻ. Nhờ khả năng kháng ăn mòn hóa học cao, tỷ lệ bền/trọng lượng tối ưu và độ bền cơ học cao, Composite được ứng dụng rộng rãi trong chế tạo bồn chứa hóa chất, đường ống và thiết bị công nghiệp.

1. Định nghĩa kỹ thuật: Vật liệu Composite là gì?

Theo tiêu chuẩn quốc tế ISO 472 và ASTM D3878, vật liệu Composite được định nghĩa là một hệ vật liệu đa pha được tạo thành từ hai hay nhiều thành phần có tính chất hóa-lý khác nhau về bản chất. Các thành phần này không hòa tan vào nhau mà phân tách bằng các ranh giới pha (phase boundaries), hoạt động kết hợp nhằm mang lại các đặc tính kỹ thuật mà từng vật liệu thành phần không thể đáp ứng độc lập.

Khác với các hợp kim kim loại (nơi các nguyên tố hòa tan ở cấp độ nguyên tử hoặc phân tử tạo thành dung dịch rắn), Composite khai thác hiệu ứng hiệp đồng (synergy). Pha liên tục (pha nền) bao bọc và bảo vệ, trong khi pha phân tán (pha cốt) chịu ứng suất gia cường. Kết quả là hệ vật liệu mới đạt được sự tối ưu hóa về độ bền kéo, độ cứng uốn, khả năng chịu nhiệt và đặc biệt là đặc tính trơ với các tác nhân hóa học ăn mòn.

2. Cấu trúc cốt lõi: Sự kết hợp giữa Pha nền và Pha cốt

Cấu trúc cơ học của Composite bao gồm hai thành phần đóng vai trò tương trợ lẫn nhau: Pha nền giữ vị trí định hình và truyền tải trọng, pha cốt đóng vai trò chịu ứng suất chính.

2.1. Pha nền (Matrix): "Chất kết dính" quyết định môi trường làm việc

Pha nền là pha liên tục, có nhiệm vụ liên kết các sợi gia cường, bảo vệ pha cốt khỏi sự tác động của môi trường hóa chất, độ ẩm và tổn hại cơ học từ bên ngoài. Độ bền nhiệt (Heat Deflection Temperature - HDT) và khả năng kháng hóa chất của thiết bị Composite phụ thuộc trực tiếp vào bản chất hóa học của pha nền:

• Nhựa Polyester bất bảo hòa (Unsaturated Polyester): Chi phí tối ưu, độ bám dính cơ học trung bình. Phù hợp cho môi trường nước thải sinh hoạt, dung dịch axit nhẹ (HCl < 15%) ở nhiệt độ dưới 50 °C.

• Nhựa Vinylester (Bisphenol-A epoxy-based vinylester): Có liên kết ester ở đầu mạch polymer, giúp giảm thiểu vị trí bị thủy phân. Chịu được axit mạnh (H₂SO₄ 70%, HCl 37%), kiềm và môi trường oxy hóa ở nhiệt độ vận hành lên tới 105 °C - 120 °C.

• Nhựa Epoxy: Mật độ liên kết chéo (cross-linking) cao, co ngót khi đóng rắn cực thấp (< 1%), độ bám dính giao diện hoàn hảo. Sử dụng cho các chi tiết chịu tải trọng cơ học cực lớn và dung môi hữu cơ mạnh.

2.2. Pha cốt (Reinforcement): "Bộ xương" chịu lực

Pha cốt quyết định các chỉ số cơ lý tính như độ bền kéo (Tensile Strength), độ bền uốn (Flexural Strength) và mô đun đàn hồi của Composite:

• Sợi thủy tinh (Glass Fibers): Dạng E-glass (điện trở cao, chịu lực phổ thông) và C-glass (chuyên dụng kháng hóa chất axit). Độ bền kéo đạt từ 2000 MPa đến 3500 MPa.

• Sợi Carbon (Carbon Fibers): Mô đun đàn hồi cao (230 GPa - 600 GPa), khối lượng riêng nhẹ (1.75 g/cm³ - 1.85 g/cm³), chịu mỏi cơ học vượt trội.

• Sợi Aramid (Kevlar): Khả năng hấp thụ năng lượng va đập cao, chống đâm thủng, chịu ứng suất động tốt.

3. Bảng phân loại và so sánh đặc tính kỹ thuật (Technical Matrix)

Dưới đây là bảng tổng hợp các thông số định lượng kiểm nghiệm theo tiêu chuẩn ASTM D638 và ASTM D790 giữa các dòng vật liệu Composite phổ biến:

4. Tại sao Composite là "vua" trong môi trường hóa chất?

4.1. Khả năng kháng ăn mòn hóa học (Chemical Resistance)

Kim loại như thép carbon hay ngay cả thép không gỉ 316L (SS316L) dễ bị ăn mòn rỗ (pitting corrosion) hoặc ăn mòn ranh giới hạt khi tiếp xúc với môi trường chứa ion Chloride (Cl⁻) hoặc Axit Sulfuric (H₂SO₄) nồng độ cao. Cơ chế phá hủy kim loại dựa trên phản ứng điện hóa phân cực.

Ngược lại, vật liệu Composite nền Vinylester kháng ăn mòn theo cơ chế hoàn toàn khác: không có dòng điện hóa phát sinh. Mạng lưới polymer đóng rắn ngăn cản sự thâm nhập của ion H⁺ và OH⁻. Thử nghiệm ngâm dầm theo tiêu chuẩn ASTM C581 chứng minh nhựa Vinylester Novolac duy trì trên 92% độ bền uốn sau 12 tháng tiếp xúc liên tục với HCl 37% ở 80 °C, trong khi SS316L bị ăn mòn với tốc độ > 2.5 mm/năm.

4.2. Độ bền cơ học và tỷ lệ trọng lượng/độ cứng

Chỉ số độ bền riêng (Specific Strength - tỷ số giữa độ bền kéo và khối lượng riêng) của Composite sợi thủy tinh gia cường (FRP) đạt xấp xỉ 200 MPa/(g/cm³), cao gấp 2.5 lần so với thép CT3 (80 MPa/(g/cm³)) và gấp 1.5 lần so với nhôm hợp kim 6061-T6.

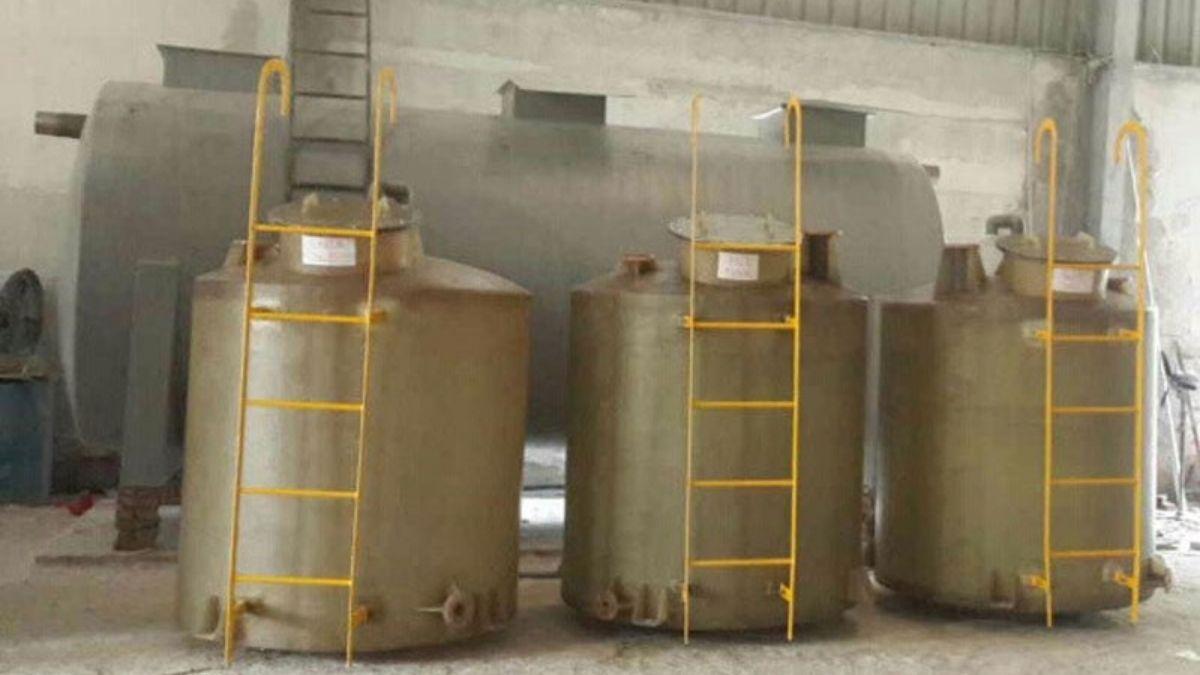

Điều này cho phép chế tạo các bồn chứa dung tích lớn (> 100 m³) với khối lượng bản thân chỉ bằng 25% - 30% so với bồn thép cùng thể tích. Việc giảm khối lượng giúp tối ưu chi phí vận chuyển, đơn giản hóa công tác thi công nền móng và giảm tải trọng kết cấu nhà xưởng.

5. Hướng dẫn lựa chọn vật liệu Composite theo nhu cầu thực tế

Việc chọn lựa đúng cấu trúc Composite đòi hỏi phân tích đồng thời 4 thông số: Tác nhân hóa học, Nồng độ, Nhiệt độ làm việc và Yêu cầu chịu tải cơ học.

1. Dung dịch Axit oxy hóa mạnh (HNO₃ > 20%, H₂SO₄ > 70%): Bắt buộc dùng nhựa Vinylester Novolac kết hợp lớp phủ bề mặt (Surfacing Veil) bằng sợi tổng hợp Polyester (Synthetic Veil/Nexus) để tránh thủy phân sợi thủy tinh.

2. Môi trường Mềm/Bazo mạnh (NaOH 50%, KOH): Sử dụng nhựa Epoxy hoặc Vinylester dòng Bisphenol-A, kết hợp gia cường sợi thủy tinh loại E-CR (Electrical/Chemical Resistance) hoặc C-glass.

3. Dung môi hữu cơ (Toluene, Acetone, DCM): Chọn hệ nhựa Epoxy gia nhiệt đóng rắn bằng Anhydride hoặc Vinylester có mật độ liên kết chéo cao.

"Nhiều đơn vị mắc sai lầm khi chọn nhựa Polyester orthophthalic cho bồn chứa H₂SO₄ nồng độ > 70% dẫn đến thoái hóa mạng polymer chỉ sau 12 tháng. Với môi trường này, Vinylester Novolac kết hợp sợi gia cường C-glass là lựa chọn bắt buộc để duy trì tuổi thọ trên 15 năm." — Kỹ sư QA/QC Nguyễn Văn An, Cố vấn Kỹ thuật Vật liệu tại Labee.

6. Quy trình gia công và tiêu chuẩn an toàn trong sản xuất

6.1. Các phương pháp gia công phổ biến (Hand Lay-up, Filament Winding)

Lăn tay thủ công (Hand Lay-up): Nhựa và vải sợi được trải từng lớp lên khuôn. Phương pháp này linh hoạt cho các chi tiết có hình dạng phức tạp, ống nối, nắp bồn. Hàm lượng sợi đạt 30% - 40% khối lượng.

Quấn sợi áp lực (Filament Winding): Chùm sợi gia cường được kéo qua bể nhựa và quấn liên tục quanh lõi quay (Mandrel) theo các góc quấn đan chéo xác định (30°, 45°, 55°). Phương pháp này tuân thủ tiêu chuẩn ASME RTP-1, nâng hàm lượng sợi lên tới 60% - 70%, tối ưu hóa khả năng chịu áp suất trong của đường ống và bồn chứa.

6.2. Lưu ý về an toàn lao động và bảo vệ môi trường

Quy trình thao tác chuẩn (SOP) kiểm soát an toàn trong gia công Composite:

1. Kiểm soát khí thải Styrene (VOCs): Trong quá trình đóng rắn nhựa Polyester/Vinylester, hơi Styrene tự do bay hơi. Hệ thống thông gió xưởng phải duy trì nồng độ Styrene dưới ngưỡng 20 ppm (tuân thủ quy định OSHA 1910.1000).

2. Trang bị bảo hộ cá nhân (PPE): Kỹ thuật viên bắt buộc mang mặt nạ phòng độc trang bị phin lọc hơi hữu cơ A1/P3, găng tay Nitrile chống thấm dung môi và quần áo bảo hộ chống bám dính bụi sợi thủy tinh.

3. Xử lý rác thải nguy hại: Các chổi lăn, giẻ lau dính resin chưa đóng rắn hoàn toàn phải gom vào thùng chứa kín, dán nhãn chất thải nguy hại theo tiêu chuẩn ISO 14001 để xử lý thiêu hủy công nghiệp.

Xem Thêm: Giải pháp kiểm nghiệm toàn diện: Mô hình triển khai hệ thống Lab chuẩn hóa cho Dược, Thực phẩm & Môi trường

7. FAQ: Giải đáp thắc mắc thường gặp từ chuyên gia

1. Vật liệu Composite nhiệt rắn (Thermoset Composite) có khả năng tái chế không? Các Composite nền nhựa nhiệt rắn (Epoxy, Vinylester) sau khi đóng rắn sẽ tạo mạng lưới liên kết chéo không thể nóng chảy lại. Việc tái chế hiện áp dụng 2 phương pháp chính: nghiền cơ học làm phụ gia độn cho bê tông (theo tiêu chuẩn EN 15346) hoặc nhiệt phân (Pyrolysis) ở 500 °C trong môi trường thiếu khí để thu hồi lại sợi Carbon/Sợi thủy tinh nguyên bản.

2. Làm thế nào để đánh giá tuổi thọ còn lại và chất lượng đóng rắn của bồn Composite? Chất lượng đóng rắn bề mặt được kiểm tra định lượng bằng thiết bị đo độ cứng Barcol theo tiêu chuẩn ASTM D2583. Chỉ số Barcol đạt từ 35 - 45 (tùy dòng nhựa Vinylester) chứng minh quá trình trùng hợp đạt > 95%. Ngoài ra, phương pháp siêu âm không phá hủy (NDT Ultrasonic Testing) được sử dụng để phát hiện các vết tách lớp (delamination) bên trong thành bồn.

3. Tuổi thọ trung bình của bồn chứa hóa chất Composite là bao nhiêu năm? Nếu được thiết kế đúng tiêu chuẩn ASME RTP-1, lựa chọn đúng hệ nhựa kháng hóa chất và vận hành đúng dải nhiệt độ/áp suất thiết kế, bồn Composite Vinylester có tuổi thọ vận hành liên tục từ 15 đến 25 năm mà không cần bảo dưỡng sơn phủ bề mặt như bồn kim loại.

8. Mua vật liệu Composite và giải pháp kiểm nghiệm vật liệu chính hãng ở đâu?

[Gợi ý ảnh: Hệ thống thiết bị vật tư tiêu hao và chất chuẩn phân tích phòng lab tại Labee.vn - alt: mua-vat-lieu-va-thiet-bi-kiem-nghiem-labee]

Việc ứng dụng vật liệu Composite trong sản xuất công nghiệp và phòng thí nghiệm đòi hỏi sự kiểm soát nghiêm ngặt từ khâu nguyên liệu đầu vào cho đến công tác kiểm định chất lượng thành phẩm.

Trên thị trường hiện có nhiều đơn vị cung cấp bồn chứa và vật liệu composite thô. Tuy nhiên, để đảm bảo tiêu chuẩn vận hành an toàn và chính xác, các nhà máy Dược phẩm, QC/QA và Viện nghiên cứu cần kết hợp kiểm nghiệm chỉ tiêu cơ-lý-hóa kỹ lưỡng.

Labee (Labee.vn) khẳng định vị thế là nền tảng thương mại điện tử kỹ thuật hàng đầu, cung cấp hệ sinh thái toàn diện hỗ trợ ngành vật liệu và kiểm nghiệm:

• Vật tư tiêu hao chịu hóa chất cao cấp: Cung cấp đầy đủ các dụng cụ, bình chứa, màng lọc từ chất liệu PFA, PTFE, Fluoropolymer trơ hoàn toàn với hóa chất ăn mòn mạnh (từ các thương hiệu đối tác Glass Expansion, Avantor VWR, Vico Science).

• Giải pháp kiểm nghiệm vật liệu chuẩn ISO 17025: Cung cấp các dòng hóa chất tinh khiết chuẩn AR/HPLC, dung dịch chuẩn AAS/ICP (VWR, SRLchem) phục vụ phân tích thành phần, độ ăn mòn và độ tinh khiết nguyên liệu Composite.

• Minh bạch & Nhanh chóng: Đặt hàng trực tuyến 24/7 trên nền tảng Labee.vn, tra cứu COA, SDS/MSDS minh bạch từng lô. Hệ thống kho bãi tại TP.HCM và Long An đảm bảo giao hàng Just-In-Time (JIT) trong 24h - 48h.

Liên hệ ngay với Đội ngũ Cố vấn Kỹ thuật của Labee để nhận tư vấn chuyên sâu về giải pháp kiểm nghiệm vật liệu và tài liệu kỹ thuật miễn phí.

Danh mục Tài liệu tham khảo (References)

• ASTM D3878: Standard Terminology for Composite Materials. ASTM International. https://www.astm.org/d3878.html
• ASTM C581: Standard Practice for Chemical Resistance of Thermosetting Resins Used in Glass-Fiber-Reinforced Structures Intended for Liquid Service. ASTM International. https://www.astm.org/c0581.html
• ASME RTP-1: Reinforced Thermoset Plastic Corrosion-Resistant Equipment. The American Society of Mechanical Engineers. https://www.asme.org/
• ISO 472: Plastics — Vocabulary. International Organization for Standardization. https://www.iso.org/standard/75824.html
• Occupational Safety and Health Administration (OSHA): 29 CFR 1910.1000 – Air Contaminants (Styrene Exposure Limits). https://www.osha.gov/laws-regs/regulations/standardnumber/1910/1910.1000
