Vôn kế là gì? Cấu tạo, Nguyên lý hoạt động và Hướng dẫn sử dụng chuẩn kỹ thuật

Vôn kế (Voltmeter) là thiết bị đo lường điện năng chuyên dụng dùng để xác định hiệu điện thế (điện áp) giữa hai điểm trong mạch điện, có đơn vị đo là Volt (V). Thiết bị vận hành dựa trên nguyên lý cảm ứng điện từ hoặc biến đổi tương tự - số (ADC), sở hữu điện trở trong rất lớn (Rv ≥ 10 MΩ đối với dòng digital) nhằm hạn chế tối đa sự sụt áp và sai số khi mắc song song vào mạch đo.

1. Vôn kế là gì? Định nghĩa kỹ thuật chuẩn

Trong kỹ thuật điện và đo lường phòng thí nghiệm, vôn kế là thiết bị chỉ thị hoặc hiển thị số dùng để đo hiệu điện thế (Voltage) giữa hai đầu cực của linh kiện, nguồn điện hoặc nhánh mạch. Đơn vị đo tiêu chuẩn quốc tế của hiệu điện thế là Volt (V), cùng các bội số/ước số phổ biến như Millivolt (1 mV = 10⁻³ V), Microvolt (1 µV = 10⁻⁶ V) và Kilovolt (1 kV = 10³ V).

Về mặt điện học, hiệu điện thế U_AB giữa hai điểm A và B phản ánh công cần thiết để di chuyển một đơn vị điện tích từ A đến B:

U_AB = V_A - V_B = W_AB / q

Để kết quả đo không làm biến đổi trạng thái năng lượng ban đầu của hệ thống, một vôn kế tiêu chuẩn phải đạt yêu cầu kỹ thuật theo tiêu chuẩn quốc tế IEC 60051 (đối với thiết bị chỉ thị tương tự) và IEC 61010-1 (về an toàn cho thiết bị đo lường). Yếu tố cốt lõi quyết định chất lượng của vôn kế chính là điện trở trong (Internal Resistance - Rv). Điện trở trong càng cao, dòng điện trích mẫu đi qua vôn kế càng nhỏ, tránh gây ra hiện tượng sụt áp nhiễu (Loading Effect).

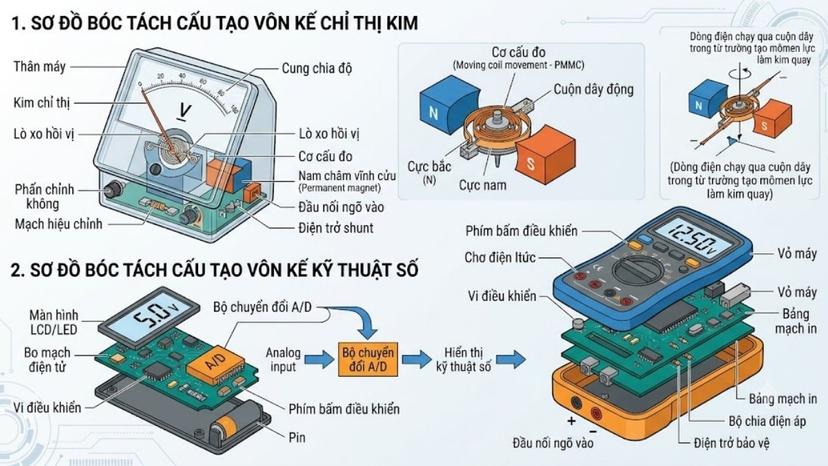

2. Cấu tạo chi tiết của vôn kế

Tùy thuộc vào công nghệ xử lý tín hiệu, vôn kế được chia thành hai nhóm cấu trúc chính: Tương tự (Analog) và Kỹ thuật số (Digital).

2.1. Cấu tạo vôn kế chỉ thị kim (Analog Voltmeter)

Vôn kế analog hoạt động dựa trên cơ cấu đo galvanometer khung quay (D'Arsonval). Các thành phần kỹ thuật cơ bản gồm:

1. Cuộn dây quay (Moving Coil): Cuộn dây đồng mảnh quấn quanh khung nhôm nhẹ, đặt trong từ trường đều của một nam châm vĩnh cửu.

2. Lò xo xoắn phản hồi (Hairsprings): Tạo momen quay cản trở và đưa kim chỉ thị về vị trí số 0 khi ngắt dòng điện.

3. Kim chỉ thị và Bảng chia độ: Kim gá trên trục quay, di chuyển trên dải thang đo đã được hiệu chuẩn dải đo tĩnh.

4. Điện trở phụ mở rộng thang đo (Multiplier Resistor - Rm): Điện trở có giá trị lớn mắc nối tiếp với cuộn dây cơ bản (Rg). Giá trị điện trở phụ xác định dải đo cực đại V_max theo công thức:

Rm = Rg × [(V_max / V_g) - 1]

2.2. Cấu tạo vôn kế kỹ thuật số (Digital Voltmeter - DVM)

Vôn kế kỹ thuật số biến đổi tín hiệu điện áp tương tự liên tục thành dữ liệu số hiển thị trên màn hình LCD/LED. Cấu trúc phần cứng gồm:

1. Mạch phân áp đầu vào (Attenuator Network): Giảm mức điện áp cao về dải làm việc của vi mạch xử lý (thường từ 0 V đến 2 V).

2. Bộ chuyển đổi Tương tự - Số (ADC - Analog to Digital Converter): Mạch tích hợp chuyển đổi tín hiệu điện áp thành mã nhị phân với độ phân giải cao (từ 3.5 digit đến 8.5 digit trong các dòng chuẩn phòng lab).

3. Bộ vi xử lý trung tâm (MCU): Lấy mẫu, tính toán giá trị hiệu dụng thực (True-RMS đối với điện áp AC) và điều khiển hiển thị.

4. Khối nguồn và Cách ly điện tử: Đảm bảo trở kháng đầu vào luôn đạt ngưỡng 10 MΩ ≤ Rv ≤ 10 GΩ, đồng thời bảo vệ chống quá áp tới 1000 V CAT III / 600 V CAT IV.

3. Nguyên lý hoạt động: Tại sao phải mắc song song?

Khi dòng điện chạy qua cuộn dây trong vôn kế analog, lực từ Định luật Lorentz tác dụng lên cuộn dây tạo ra momen quay τ:

τ = N × B × I × A

Trong đó: N là số vòng dây, B là cảm ứng từ, I là cường độ dòng điện qua vôn kế, A là diện tích khung dây.

Momen từ này làm quay kim chỉ thị cho đến khi cân bằng với momen cản của lò xo xoắn. Vì góc quay tỷ lệ thuận với dòng điện I, mà I = U / Rv, nên vị trí kim chỉ phản ánh trực tiếp hiệu điện thế U.

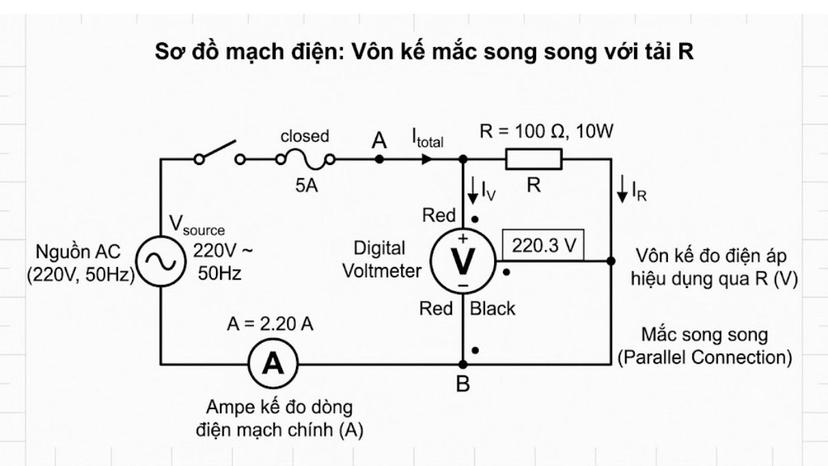

Lý do kỹ thuật bắt buộc phải mắc vôn kế SONG SONG:

Theo Định luật Kirchhoff về điện áp (KVL), các phần tử mắc song song sẽ có cùng một mức hiệu điện thế:

U_nhánh = U_vôn_kế

Nếu mắc nối tiếp vôn kế vào mạch, do điện trở trong Rv rất lớn (hàng MΩ), tổng điện trở toàn mạch R_tổng = R_mạch + Rv sẽ tăng vọt. Theo Định luật Ohm (I = E / R_tổng), dòng điện trong mạch chính bị sụt giảm gần như về 0, làm ngắt hoạt động của toàn bộ hệ thống và gây ra kết quả đo sai lệch tuyệt đối.

"Trong đo lường điện thế phòng thí nghiệm, điện trở trong của vôn kế (Rv) phải lớn hơn ít nhất 100 lần so với điện trở nhánh mạch cần đo (Rx). Nếu Rv không đủ lớn, hiện tượng tải (loading effect) sẽ làm sụt áp từ 15% đến 20%, làm sai lệch hoàn toàn dữ liệu kiểm định nghiệm thu."

— Chuyên viên Kỹ thuật QA/QC Labee

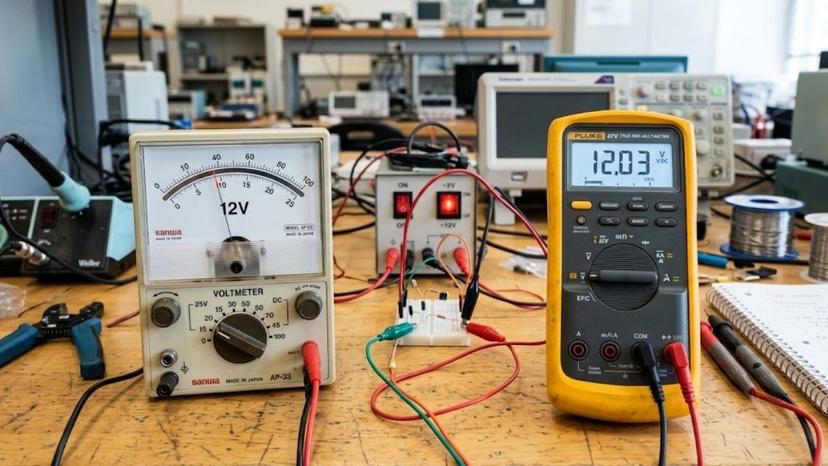

4. Phân loại vôn kế phổ biến trong phòng thí nghiệm và công nghiệp

Dưới đây là bảng đối chiếu thông số kỹ thuật định lượng giữa các dòng vôn kế phổ biến:

5. Hướng dẫn sử dụng vôn kế an toàn và chính xác

Quy trình thao tác chuẩn (SOP) gồm 5 bước nhằm đảm bảo tính an toàn cho người vận hành và tránh làm hỏng thiết bị:

1. Bước 1: Kiểm tra an toàn thiết bị

   Xác định cấp an toàn điện CAT của vôn kế (CAT II, III, IV) phù hợp với nguồn đo. Kiểm tra dây đo không bị đứt ngầm, rách lớp cách điện Polyvinyl Chloride (PVC) hoặc Silicone.

2. Bước 2: Chọn chức năng và dải đo (Range Selection)

   Chuyển núm vặn về chế độ đo điện áp xoay chiều (AC V hoặc V~) hoặc một chiều (DC V hoặc V̄). Nếu dùng thiết bị không có tính năng Auto-ranging, luôn chọn dải đo cao nhất (ví dụ 1000 V) để tránh quá tải điện áp gây cháy cầu chì.

3. Bước 3: Hiệu chỉnh điểm 0 (Zero Calibration)

   Đối với vôn kế analog, dùng vít hiệu chỉnh cơ khí đưa kim về đúng vạch 0. Với vôn kế digital, nhấn nút REL hoặc ZERO nếu cần loại bỏ điện áp nhiễu nền trên dây đo.

4. Bước 4: Đấu nối vào mạch đo

   Mắc vôn kế SONG SONG với linh kiện hoặc đoạn mạch cần đo.

   • Cắm que đỏ vào giắc cắm cực dương (V/Ω).

   • Cắm que đen vào giắc cắm cực chung (COM).

   • Khi đo DC, chạm que đỏ vào điểm có thế điện cao hơn và que đen vào điểm có thế điện thấp hơn.

5. Bước 5: Đọc chỉ số và ngắt kết nối

   Chờ giá trị hiển thị ổn định (khoảng 1 - 2 giây). Ghi nhận chỉ số kèm theo đơn vị đo. Rút que đo khỏi mạch trước khi tắt thiết bị hoặc chuyển đổi dải đo.

6. Các lỗi thường gặp khi đo điện áp và cách khắc phục

1. Lỗi hiện tượng tải (Loading Effect Error):

   • Nguyên nhân: Do điện trở trong Rv của vôn kế không đủ lớn so với điện trở Rx của mạch đo, làm lệch dòng điện qua nhánh.

   • Cách khắc phục: Chuyển sang sử dụng vôn kế kỹ thuật số có trở kháng đầu vào Rv ≥ 10 MΩ hoặc thiết bị đo tích hợp khuếch đại FET (1 GΩ).

2. Lỗi đảo ngược cực tính (Reverse Polarity):

   • Nguyên nhân: Que đo mắc ngược cực dòng DC (đỏ vào cực âm, đen vào cực dương).

   • Hậu quả: Kim vôn kế analog bị đập ngược về bên trái vạch 0 gây cong kim; màn hình vôn kế digital xuất hiện dấu trừ (-).

   • Cách khắc phục: Đổi vị trí hai que đo.

3. Nhiễu điện từ tần số cao (EMI / RFI Noise):

   • Nguyên nhân: Môi trường xung quanh có biến tần, động cơ công suất lớn hoặc nguồn phát cao tần làm sai lệch điện áp True-RMS.

   • Cách khắc phục: Sử dụng dây đo có bọc kim chống nhiễu, bật chế độ bộ lọc thông thấp (Low Pass Filter - LPF) tích hợp trên vôn kế digital.

4. Sụt áp nguồn pin nội bộ (Low Battery Effect):

   • Nguyên nhân: Pin yếu làm sai lệch điện áp tham chiếu của bộ ADC.

   • Cách khắc phục: Thay pin mới khi biểu tượng pin yếu xuất hiện trên màn hình hiển thị.

7. Ứng dụng thực tế của vôn kế trong đời sống và nghiên cứu

Chẩn đoán kỹ thuật hệ thống điện - điện tử: Đánh giá độ sụt áp trên đường dây, kiểm tra độ ổn định của nguồn cấp xung (SMPS), xác định lỗi ngắn mạch hoặc hở mạch trên bo mạch PCBA.

Đo kiểm tra năng lượng lưu trữ: Phân tích dung lượng khả dụng của Cell pin Lithium-ion (3.7 V - 4.2 V), ắc quy quy cách 12 V/24 V trong công nghiệp xe điện và năng lượng mặt trời.

Nghiên cứu Điện hóa & Hóa lý: Sử dụng vôn kế vi sai chuẩn xác cao để đo thế điện cực, chuẩn độ thế (Potentiometric Titration), xác định độ ăn mòn kim loại theo tiêu chuẩn ASTM G69.

Kiểm soát quy trình sản xuất tự động: Tích hợp vôn kế hiển thị số vào tủ điều khiển công nghiệp để giám sát tín hiệu tương tự từ cảm biến (0-10 V hoặc 1-5 V).

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

8. Mua vôn kế và thiết bị đo điện áp chính hãng tại Labee

Việc lựa chọn thiết bị đo điện áp đạt tiêu chuẩn hiệu chuẩn có vai trò quyết định đến tính chuẩn xác của các phép đo kiểm nghiệm R&D cũng như an toàn vận hành hệ thống điện phòng lab.

Công ty TNHH Labee cung cấp giải pháp toàn diện về các dòng vôn kế, đồng hồ đo đa năng (Multimeter) và thiết bị chuẩn độ thế chính hãng cho các phòng thí nghiệm, viện nghiên cứu và nhà máy sản xuất.

• Sản phẩm kiểm định minh bạch: Mọi thiết bị đo do Labee cung cấp đều đạt tiêu chuẩn an toàn IEC 61010-1, đi kèm chứng nhận hiệu chuẩn ISO/IEC 17025, chứng nhận xuất xứ CO và chứng nhận chất lượng CQ đầy đủ.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ chuyên gia kỹ thuật của Labee hỗ trợ khảo sát dải đo, tính toán sai số cho phép và đề xuất thiết bị tối ưu chi phí vận hành cho từng dự án.

• Hỗ trợ giao hàng Just-In-Time: Lưu kho sẵn hàng tại TP.HCM và Long An, đáp ứng tiến độ giao hàng nhanh trong 24 - 48 giờ, kết hợp nền tảng đặt hàng trực tuyến tiện lợi tại Labee.vn.

Để nhận tài liệu kỹ thuật, hồ sơ kiểm định hoặc tư vấn chọn dải đo vôn kế phù hợp, Quý khách hàng có thể liên hệ trực tiếp với đội ngũ kỹ sư Labee qua hotline 089 899 3922 hoặc email sm@labee.vn.

Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Q1: Sự khác biệt kỹ thuật giữa thông số "Counts" và "Digits" trên vôn kế kỹ thuật số là gì?

Trả lời: "Digits" (ví dụ: 3.5 digit) thể hiện số lượng chữ số hiển thị, trong đó chữ số đầu tiên chỉ nhận giá trị 0 hoặc 1. "Counts" (ví dụ: 6000 counts) thể hiện tổng số giá trị phân biệt mà bộ ADC có thể hiển thị trước khi chuyển sang thang đo tiếp theo. Số counts càng cao thì độ phân giải đo điện áp ở mức tín hiệu nhỏ càng mịn và chính xác.

Q2: Khi nào bắt buộc phải dùng vôn kế đo giá trị True-RMS thay cho vôn kế đo giá trị Average (Trung bình)?

Trả lời: Bắt buộc dùng vôn kế True-RMS khi đo điện áp AC có dạng sóng không phải hình sin thuần túy (như sóng biến tần VFD, nguồn xung SMPS, tải phi tuyến từ bộ điều khiển SCR). Vôn kế dạng Average chỉ đo chính xác với sóng sin chuẩn, nếu đo sóng biến dạng sẽ gây ra sai số âm từ 10% đến 40%.

Q3: Tại sao trở kháng đầu vào của vôn kế lại giảm khi chuyển sang đo điện áp AC tần số cao?

Trả lời: Ở tần số cao, dung kháng của tụ điện ký sinh trong mạch đầu vào vôn kế [X_C = 1 / (2 × π × f × C)] sẽ giảm xuống đáng kể. Tụ ký sinh mắc song song với điện trở đầu vào 10 MΩ làm giảm tổng trở kháng đầu vào toàn mạch, làm tăng hiện tượng sụt áp dòng cao tần.

Q4: Yếu tố nào gây ra hiện tượng Thermal EMF khi đo điện áp Microvolt (< 1 mV) và cách xử lý?

Trả lời: Thermal EMF (Thế điện động nhiệt) xuất hiện khi hai kim loại khác nhau ở điểm nối que đo có sự chênh lệch nhiệt độ (hiệu ứng Seebeck), tạo ra điện áp ký sinh từ vài µV đến hàng chục µV. Để xử lý: Sử dụng que đo đồng trần mạ vàng, giữ nhiệt độ điểm nối đồng đều và bật chức năng Offset Compensation trên vôn kế để triệt tiêu điện áp ký sinh.
