Bể rửa siêu âm Elma: Công nghệ làm sạch chính xác từ Đức

Bể rửa siêu âm Elma hoạt động ở tần số 37 kHz đến 80 kHz, ứng dụng hiện tượng cavitation để phá hủy liên kết cơ học của chất bẩn siêu vi trên bề mặt dụng cụ y tế và phòng thí nghiệm. Thiết bị đạt chuẩn DIN EN ISO 13485 và FDA, mang lại hiệu suất làm sạch sâu không xâm lấn.

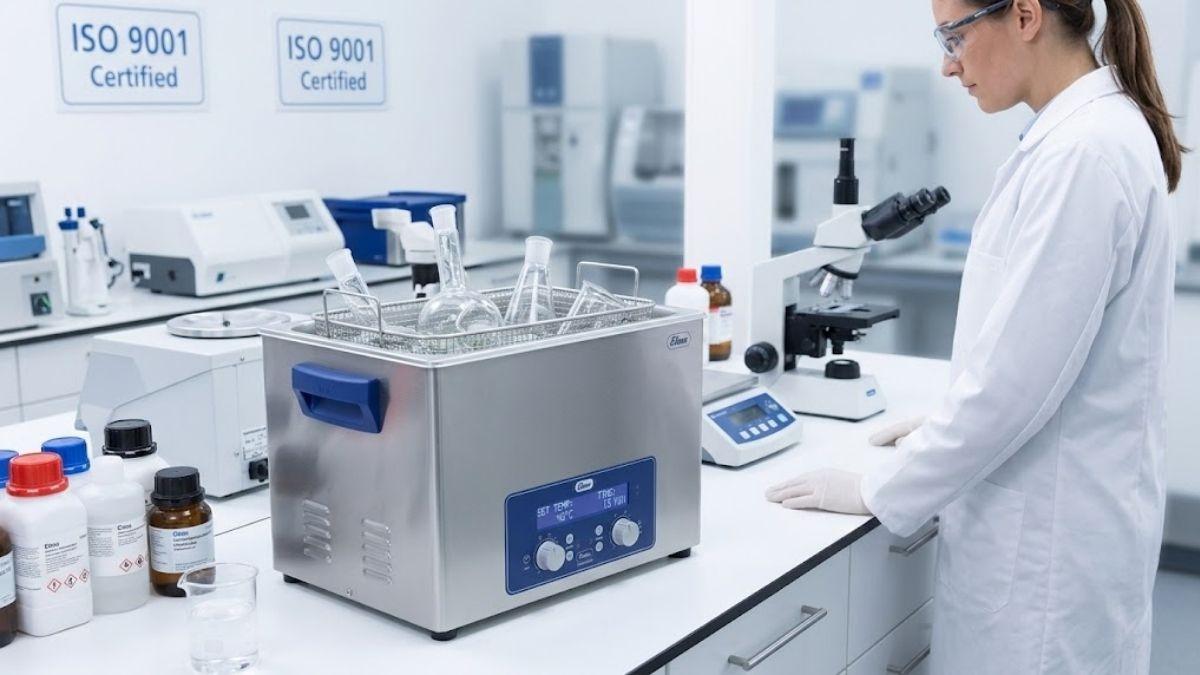

1. Tổng quan về thương hiệu Elma Schmidbauer GmbH

Thương hiệu Elma Schmidbauer GmbH có lịch sử hơn 75 năm phát triển tại Đức, chuyên sâu trong lĩnh vực chế tạo thiết bị làm sạch bằng sóng siêu âm cao cấp. Các sản phẩm của Elma được sản xuất nghiêm ngặt tại các nhà máy đạt tiêu chuẩn quản lý chất lượng ISO 9001 và hệ thống an toàn thiết bị điện IEC 61010-1.

Đối với các quản lý phòng thí nghiệm (Lab Manager) và bộ phận kiểm soát chất lượng (QA/QC), thiết bị từ Elma là bảo chứng cho độ ổn định vận hành dài hạn, giảm thiểu tối đa sai số do nhiễm chéo cơ học giữa các lần phân tích.

2. Nguyên lý hoạt động của bể rửa siêu âm Elma

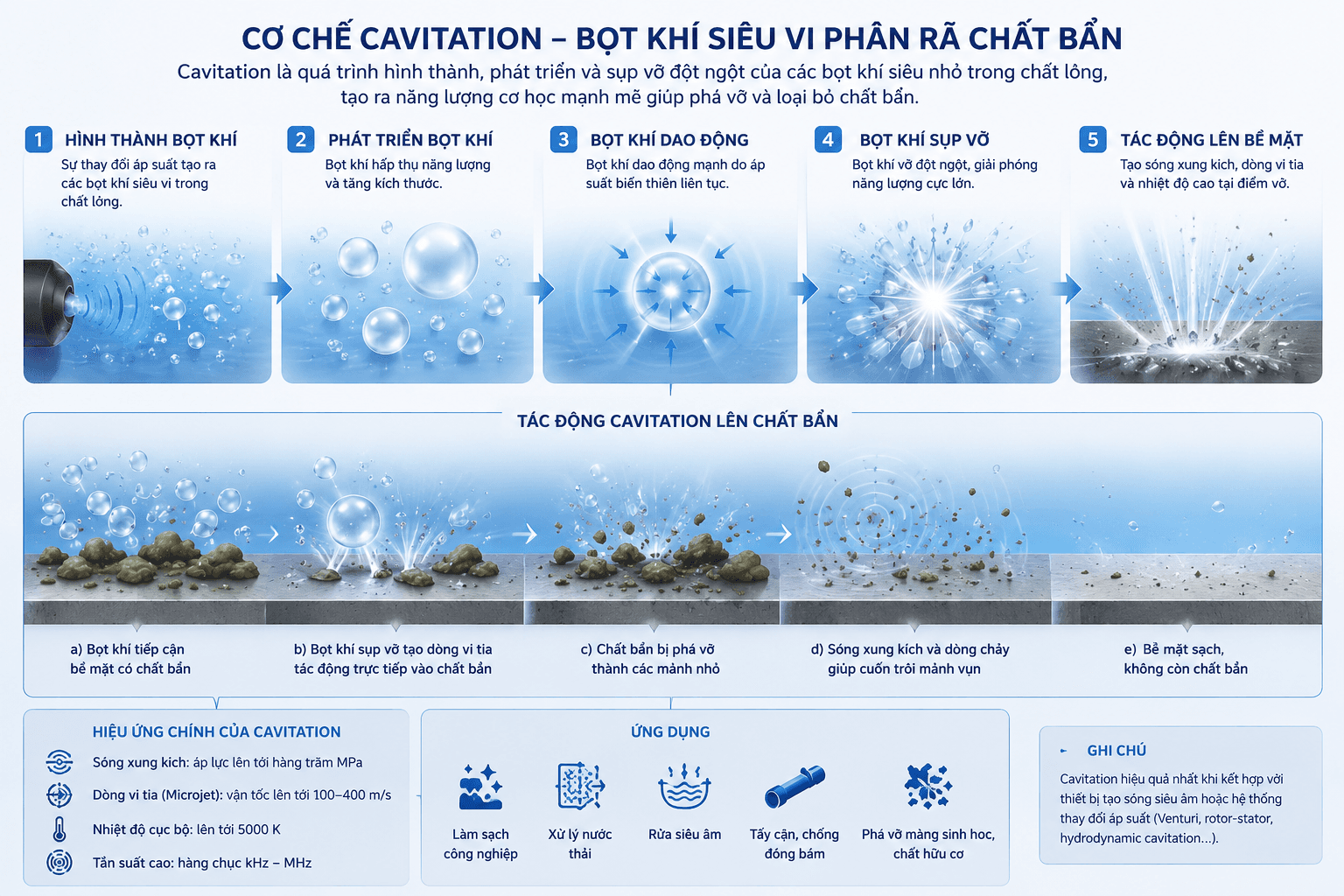

Hiệu quả làm sạch của bể siêu âm Elma dựa trên hiện tượng cavitation (sự tạo bọt khí phân rã). Bộ biến tử (transducer) gắn dưới đáy bể chuyển đổi điện năng thành dao động cơ học tần số cao (thường ở mức 37 kHz hoặc 80 kHz) truyền vào lòng chất lỏng.

Chu kỳ nén và giãn của sóng âm trong dung dịch tạo ra các vùng áp suất âm và áp suất dương liên tục:

• Trong pha giãn (rarefaction phase), áp suất giảm mạnh tạo ra hàng triệu bong bóng khí vi mô có đường kính từ 1 đến 10 µm.

• Trong pha nén (compression phase), các bọt khí này bị nén chặt đến giới hạn vật lý và nổ tung (implosion).

Quá trình nổ tung tạo ra các luồng phản lực micro-jet cục bộ có nhiệt độ tức thời lên tới 5000 K và áp suất cơ học đạt xấp xỉ 100 MPa (1000 bar). Luồng năng lượng cực mạnh này trực tiếp bóc tách các phân tử chất bẩn, dầu mỡ, oxit kim loại bám dính trên các khe hở siêu vi của mẫu vật mà các phương pháp tẩy rửa thủ công không thể tiếp cận. Cơ chế vật lý này tuân thủ các hướng dẫn làm sạch dụng cụ y tế và kính quang học của tiêu chuẩn ASTM E1181.

3. Tại sao nên chọn bể rửa siêu âm Elma cho phòng thí nghiệm?

Thiết bị làm sạch siêu âm Elma sở hữu những ưu thế kỹ thuật vượt trội, đáp ứng yêu cầu khắt khe của quy trình phân tích và chuẩn bị mẫu:

• Độ bền vật liệu cao cấp: Lòng bể được chế tạo bằng thép không gỉ đặc biệt AISI 316 Ti (mã hợp kim chứa Titan kháng ăn mòn hóa học cao), ngăn ngừa tối đa sự xâm thực xâm lấn của các dung dịch tẩy rửa axit nhẹ hoặc muối halogen.

• Tần số sóng siêu âm ổn định: Khả năng tự động điều chỉnh tần số giữ cho biên độ dao động đồng đều trong suốt quá trình hoạt động, tránh hiện tượng sụt giảm công suất khi tải mẫu nặng.

• Hệ thống gia nhiệt chính xác: Dải nhiệt độ tùy chỉnh linh hoạt từ 30 °C đến 80 °C với dung sai khống chế chỉ ± 1 °C, giúp hoạt hóa dung dịch tẩy rửa mà không làm biến tính các mẫu sinh học nhạy nhiệt.

• Chế độ quét tần số (Sweep và Degas):

  • Chế độ Sweep liên tục thay đổi tần số âm thanh để phân bổ đều năng lượng siêu âm trong lòng bể, triệt tiêu hoàn toàn "điểm chết" (standing waves) – nơi sóng âm tự triệt tiêu nhau.

  • Chế độ Degas tự động hoạt động theo chu kỳ ngắt quãng nhanh để giải phóng các bọt khí hòa tan (như O₂ hoặc N₂) ra khỏi nước, giúp tối ưu hóa mật độ năng lượng bọt khí cavitation ngay từ phút đầu tiên.

• Tối ưu hóa hóa chất: Tiết kiệm đến 30% lượng dung môi tẩy rửa chuyên dụng nhờ hiệu suất cơ học cao từ công nghệ biến tử Elma.

4. Phân loại và thông số kỹ thuật các dòng bể rửa Elma phổ biến

Để giúp các kỹ sư QA/QC và bộ phận mua hàng (Procurement) dễ dàng lựa chọn model phù hợp, dưới đây là bảng ma trận đối chiếu thông số kỹ thuật định lượng giữa các dòng bể rửa siêu âm Elma tiêu chuẩn:

Bảng so sánh thông số kỹ thuật các Model Elma phổ biến

4.1. Dòng Elmasonic Easy / S (Tiêu chuẩn)

Dòng thiết bị cơ bản vận hành ở tần số cố định 37 kHz. Các model này phù hợp cho tác vụ rửa cơ học thông thường như tẩy rửa bụi bẩn cát, bột đá, thủy tinh phòng thí nghiệm thông thường. Thiết bị tích hợp sẵn chế độ Sweep tự động giúp bảo vệ dụng cụ thủy tinh mỏng khỏi nứt vỡ do cộng hưởng đứng.

4.2. Dòng Elmasonic H / Select (Có gia nhiệt và Đa tần số)

Dòng cải tiến sở hữu dải gia nhiệt hiệu suất cao và tùy chọn tần số kép (Dual frequency 37/80 kHz). Tần số 80 kHz tạo ra các bong bóng cavitation siêu nhỏ, lý tưởng để làm sạch các bề mặt nhạy cảm như mao quản cột sắc ký, chip vi mạch bán dẫn và loại bỏ các màng bám hữu cơ cứng đầu, sáp hoặc dầu mỡ công nghiệp.

5. Hướng dẫn sử dụng và bảo trì bể rửa siêu âm đúng cách

Để đảm bảo tuổi thọ thiết bị và độ chính xác phân tích, nhân viên vận hành phòng thí nghiệm cần tuân thủ quy trình thao tác chuẩn (SOP) và quy tắc tương thích hóa học:

Cảnh báo tương thích hóa học:

Lòng bể Elma làm từ AISI 316 Ti hoặc AISI 304 có thể bị ăn mòn nếu tiếp xúc trực tiếp với các axit mạnh như HCl, H₂SO₄ đậm đặc hoặc các halogen hoạt động. Chỉ sử dụng dung dịch tẩy rửa có độ pH nằm trong khoảng an toàn từ 2 đến 10. Khi cần dùng dung dịch ăn mòn mạnh, bắt buộc phải đổ dung dịch vào cốc thủy tinh/nhựa chịu hóa chất rồi treo lơ lửng trong bể nước siêu âm nền (gián tiếp).

"Trong môi trường kiểm nghiệm dược phẩm và y tế, việc duy trì tần số ổn định ở dải 37 kHz là yếu tố sống còn để đảm bảo bề mặt dụng cụ thủy tinh không bị trầy xước vi thể mà vẫn đạt hiệu quả vô trùng tối đa."

— Ông Lương Văn Long, Cố vấn kỹ thuật cao cấp Labee

Quy trình thao tác chuẩn (SOP):

1. Bước 1: Đổ nước sạch vào bể, hòa hóa chất tẩy rửa chuyên dụng theo đúng tỷ lệ khuyến cáo của nhà sản xuất. Mức chất lỏng tối thiểu đạt 2/3 chiều cao bể (hoặc vệt đánh dấu dập nổi).

2. Bước 2: Bật chế độ Degas cho máy chạy không tải trong 10 đến 15 phút nhằm giải phóng bọt khí hòa tan trong nước trước khi rửa.

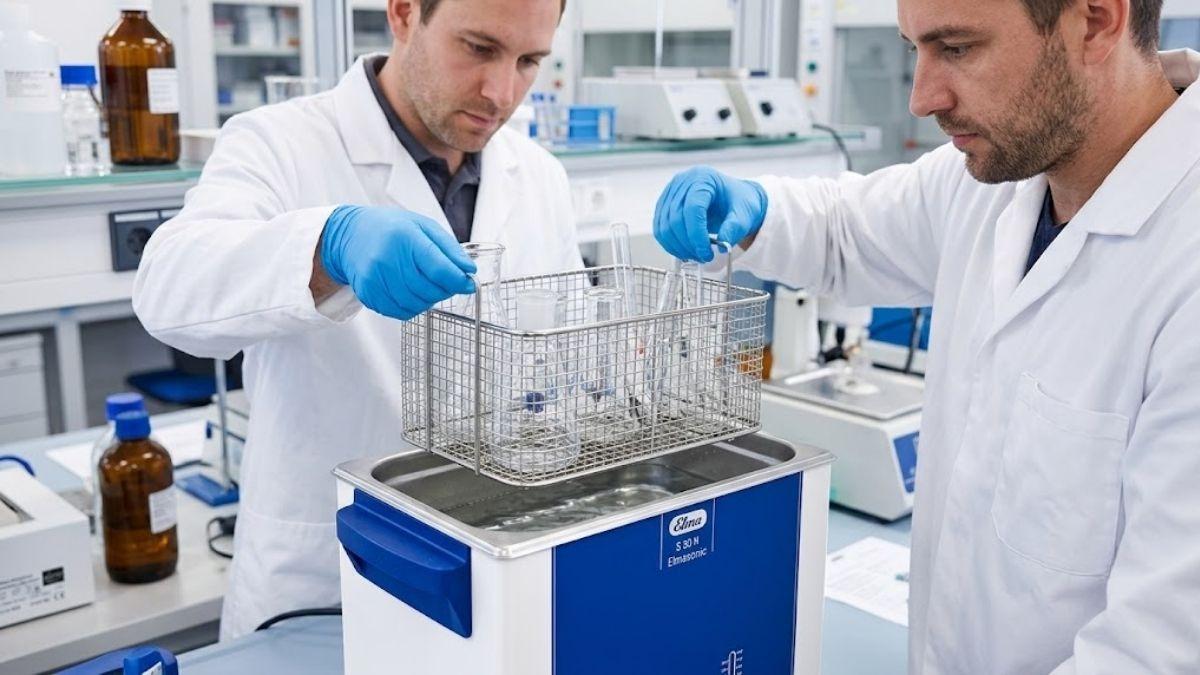

3. Bước 3: Sắp xếp dụng cụ cần làm sạch vào giỏ inox đi kèm. Tuyệt đối không đặt trực tiếp vật rửa lên đáy bể, việc này sẽ gây mài mòn cơ học và hỏng bộ biến tử siêu âm.

4. Bước 4: Đặt nhiệt độ thích hợp (ví dụ 50 °C đối với mẫu dính dầu mỡ) và thiết lập thời gian siêu âm (thường từ 10 đến 30 phút tùy mức độ bám bẩn).

5. Bước 5: Sau khi kết thúc chu trình, lấy giỏ mẫu ra, rửa lại dụng cụ bằng nước khử ion (DI) nếu cần.

6. Bước 6: Tắt nguồn, rút phích cắm điện, xả toàn bộ nước bẩn qua van xả đáy (drain), dùng khăn mềm lau khô lòng bể.

Khắc phục sự sự cố kỹ thuật nhanh (Troubleshooting):

• Hiện tượng siêu âm yếu: Khí hòa tan trong nước chưa được khử hoàn toàn. Cách xử lý: Chạy chế độ Degas thêm 10 phút.

• Máy phát tiếng ồn chói tai bất thường: Do giỏ đựng inox chạm trực tiếp vào thành bên của lòng bể. Cách xử lý: Điều chỉnh lại vị trí giỏ treo cân bằng, đảm bảo không chạm thành kim loại.

• Bể không nóng lên: Rơ-le bảo vệ quá nhiệt bị kích hoạt do chạy cạn nước. Cách xử lý: Đợi thiết bị nguội hoàn toàn, châm đủ nước và nhấn nút Reset phía sau máy.

6. Ứng dụng thực tế của bể rửa siêu âm Elma

Bể rửa siêu âm Elma đáp ứng đầy đủ các tiêu chuẩn nghiêm ngặt như DIN EN ISO 17664 cho thiết bị y tế và được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Phòng thí nghiệm phân tích: Làm sạch cốc beaker, bình định mức, pipet thủy tinh, hỗ trợ quá trình hòa tan mẫu, đồng hóa mẫu hữu cơ và khử khí dung môi chạy máy sắc ký HPLC (tuân thủ dược điển USP/EP).

• Y tế & Nha khoa: Làm sạch sơ bộ các dụng cụ phẫu thuật, kim tiêm, tay khoan nha khoa trước khi đưa vào lò hấp tiệt trùng Autoclave.

• Công nghiệp điện tử: Làm sạch các bo mạch, linh kiện bán dẫn, loại bỏ nhựa thông dư thừa sau khi hàn mà không làm xước bề mặt vi mạch.

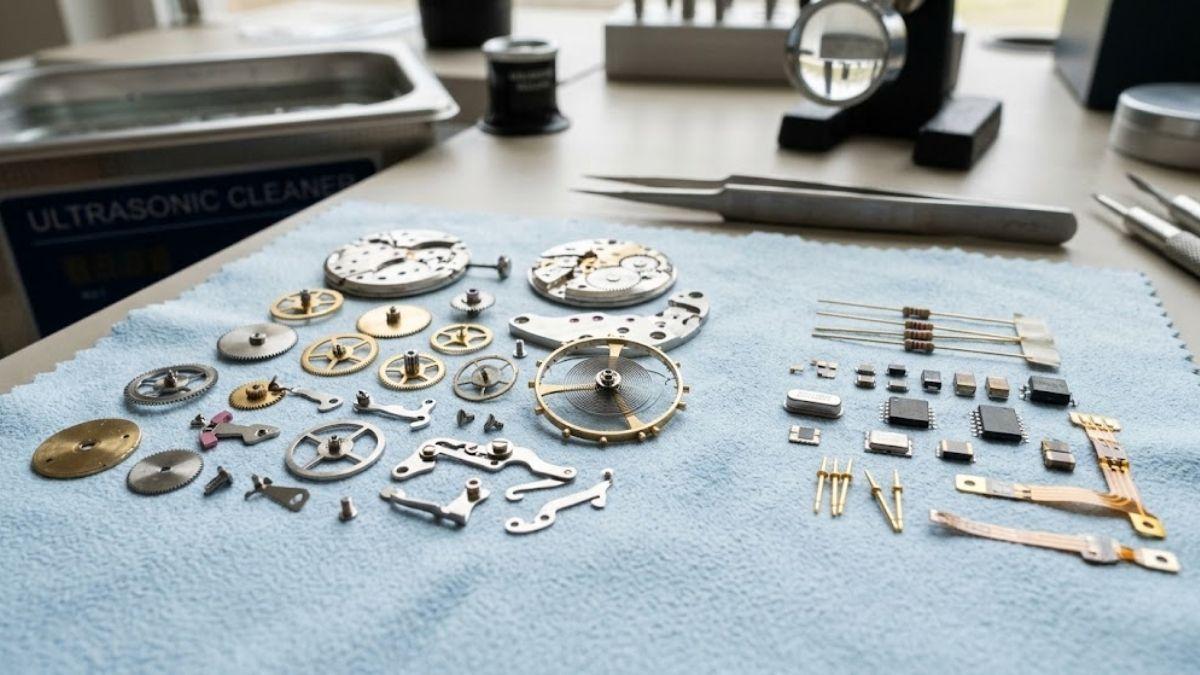

• Chế tác trang sức & Đồng hồ: Làm sạch bụi bẩn, mồ hôi và các hợp chất đánh bóng bám trong các mắt xích, ổ đá quý nhỏ hẹp của đồng hồ cao cấp.

7. Giải pháp bể rửa siêu âm tối ưu hóa hiệu năng và ngân sách tại Labee

Khi tìm kiếm giải pháp làm sạch bằng siêu âm chất lượng cao, các đơn vị quản lý phòng thí nghiệm và phòng thu mua thường đứng trước những bài toán tối ưu hóa chi phí đầu tư. Dưới đây là phân tích kỹ thuật khách quan từ đội ngũ Labee giúp quý khách hàng đưa ra quyết định mua sắm hiệu quả nhất.

Đánh giá kỹ thuật bể rửa siêu âm Elma Đức

Elma Schmidbauer là thương hiệu hàng đầu thế giới với chất lượng hoàn thiện tuyệt hảo, kết cấu thép AISI 316 Ti siêu bền và dải tần số kép chuyên sâu. Các dòng máy Elma là lựa chọn số một cho các phòng thí nghiệm trọng điểm quốc gia, các lab R&D dược phẩm đạt chuẩn EU-GMP có ngân sách đầu tư dồi dào.

Tuy nhiên, thiết bị Elma có mức chi phí ban đầu khá cao (từ 1500 USD đến 3500 USD tùy model) cùng thời gian đặt hàng nhập khẩu linh kiện chính hãng thường kéo dài từ 6 đến 8 tuần. Điều này đôi khi gây áp lực cho các phòng lab dịch vụ tư nhân hoặc các cơ sở sản xuất cần tối ưu hóa dòng vốn lưu động.

Giải pháp thay thế thông minh từ hệ sinh thái đối tác của Labee

Để giải quyết bài toán ngân sách cho các phòng lab kiểm nghiệm thường quy, đội ngũ Labee đã lựa chọn và thiết lập quan hệ đối tác chiến lược với các thương hiệu thiết bị danh tiếng khác.

Chúng tôi giới thiệu dòng sản phẩm bể rửa siêu âm đạt chuẩn chất lượng từ Isolab (Đức) và Supertek (Ấn Độ). Đây là những dòng thiết bị đạt đầy đủ các chứng nhận tiêu chuẩn an toàn kỹ thuật CE, IEC 61010-2-010 và hệ thống quản lý chất lượng ISO 9001:

• Tối ưu hóa 30% - 40% chi phí: Giúp giảm thiểu đáng kể chi phí khấu hao thiết bị hàng năm cho phòng lab mà vẫn đảm bảo hiệu suất làm sạch cơ học ổn định.

• Tương thích cao: Đầy đủ các tính năng gia nhiệt (lên đến 80 °C), điều khiển kỹ thuật số hiển thị LED trực quan và lòng bể cấu tạo từ thép không gỉ dày chịu ăn mòn tốt.

• Hỗ trợ kỹ thuật JIT (Just-In-Time): Labee cam kết sẵn kho các dòng linh kiện thay thế, giỏ treo và dung dịch tẩy rửa chuyên dụng tại kho Xuyên Á (Long An), sẵn sàng giao hàng và hỗ trợ kỹ thuật tận nơi trong vòng 24 - 48 giờ.

8. Câu hỏi đáp kỹ thuật chuyên sâu (Technical Q&A)

Hỏi: Tại sao tôi không được sử dụng cồn (Ethanol/Isopropanol) hoặc dung môi dễ cháy trực tiếp trong lòng bể rửa siêu âm Elma?

Đáp: Sóng siêu âm tạo ra hiện tượng cavitation liên tục làm sinh nhiệt cục bộ và có thể tạo ra các tia lửa tĩnh điện nhỏ nếu có ma sát kim loại (giữa giỏ rửa và lòng bể). Dung môi dễ cháy có áp suất hơi cao, khi bay hơi gặp nhiệt độ cao và tia lửa điện trong lòng bể kín sẽ tạo thành hỗn hợp khí nổ cực kỳ nguy hiểm. Để rửa bằng cồn, bạn bắt buộc phải đổ cồn vào cốc thủy tinh chịu lực, treo cố định cốc trong bể chứa nước nền và tiến hành rửa siêu âm gián tiếp.

Hỏi: Tần số siêu âm 37 kHz và 80 kHz khác biệt như thế nào về mặt cơ học làm sạch?

Đáp: Tần số thấp (37 kHz) tạo ra bọt khí cavitation có kích thước lớn hơn (khoảng 5 - 10 µm), khi nổ tạo ra lực tác động cơ học rất mạnh, phù hợp để tẩy rửa thô các vết bẩn bám dính nặng, gỉ sét trên bề mặt kim loại thô. Ngược lại, tần số cao (80 kHz) tạo ra mật độ bọt khí cực dày nhưng kích thước siêu nhỏ (dưới 2 µm), lực nổ bọt khí êm dịu hơn, có khả năng len lỏi sâu vào các lỗ rỗng siêu vi và kẽ hở cực nhỏ của các linh kiện điện tử nhạy cảm hoặc kính quang học mà không làm xước hay phá hủy cấu trúc tinh vi của bề mặt vật liệu.

Hỏi: Tại sao nước cất tinh khiết 100% (DI water) không có hóa chất tẩy rửa lại cho hiệu quả làm sạch siêu âm kém hơn nước thông thường?

Đáp: Bản thân nước tinh khiết có sức căng bề mặt rất lớn (72.8 mN/m ở 20 °C), gây khó khăn cho việc hình thành bọt khí cavitation. Hơn nữa, nước DI không chứa các ion hay hạt vi mô hoạt động làm "mầm" (nucleation sites) để kích hoạt quá trình tạo bong bóng khí dưới tác động của áp suất âm. Việc pha thêm dung dịch hoạt động bề mặt (surfactant) chuyên dụng giúp giảm sức căng bề mặt của nước, tạo điều kiện cho các bong bóng cavitation hình thành dễ dàng hơn và tăng khả năng nhũ hóa chất bẩn hữu cơ sau khi bị bóc tách khỏi bề mặt vật rửa.

9. Tài liệu tham khảo (References)

• DIN EN ISO 13485: Medical devices — Quality management systems — Requirements for regulatory purposes.
• IEC 61010-1: Safety requirements for electrical equipment for measurement, control, and laboratory use.
• Elma Schmidbauer GmbH: Official Technical Specifications and User Manuals of Elmasonic Series.
