Bể rửa siêu âm là gì? Nguyên lý hoạt động và ứng dụng trong phòng thí nghiệm

Bể rửa siêu âm là thiết bị sử dụng sóng cơ học tần số cao từ 20 kHz đến 80 kHz tạo hiện tượng xâm thực (cavitation) trong chất lỏng. Quá trình sinh các bong bóng siêu vi liên tục giãn nở và vỡ ra với áp suất cực lớn giúp làm sạch triệt để dầu mỡ, hóa chất bám dính trong mọi khe hẹp dụng cụ thí nghiệm mà không gây hư hại vật lý.

1. Bể rửa siêu âm là gì? Nguyên lý tạo sóng siêu âm

Bể rửa siêu âm (ultrasonic cleaner) là thiết bị làm sạch công nghệ cao, ứng dụng lan truyền sóng âm trong môi trường chất lỏng để loại bỏ tạp chất bám trên bề mặt vật rắn. Trái tim của hệ thống là đầu phát sóng siêu âm (ultrasonic transducer) hoạt động dựa trên hiệu ứng áp điện (piezoelectric effect), chuyển đổi năng lượng điện thành các rung động cơ học tần số cao.

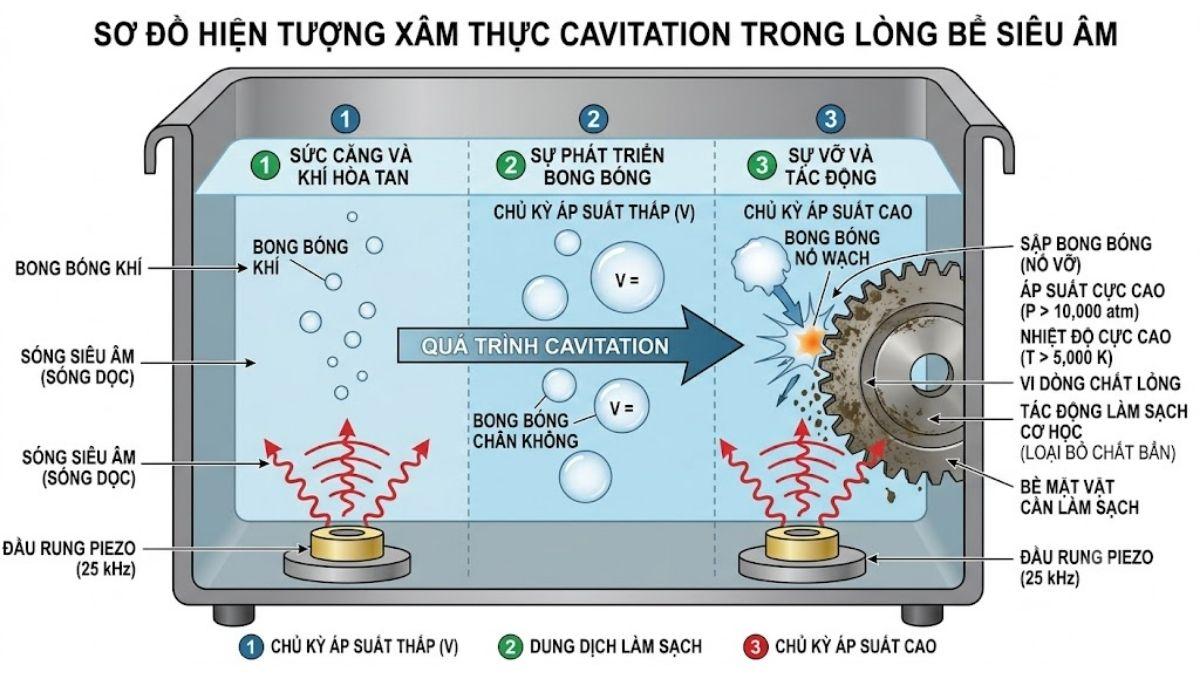

Cơ chế làm sạch cốt lõi dựa vào hiện tượng xâm thực (cavitation). Khi sóng siêu âm tần số 37 kHz đến 40 kHz lan truyền qua dung dịch, nó liên tục tạo ra các chu kỳ nén (compression) và chu kỳ giãn (rarefaction) xen kẽ:

• Chu kỳ giãn: Áp suất cục bộ giảm xuống dưới áp suất hóa hơi của chất lỏng, kéo dãn các phân tử nước và hình thành hàng triệu bong bóng chân không siêu vi (cavitation bubbles) có kích thước từ vài micromet đến vài chục micromet.

• Chu kỳ nén: Áp suất chất lỏng tăng vọt đột ngột, nén chặt các bong bóng chân không này. Khi bong bóng đạt đến giới hạn kích thước không thể hấp thụ thêm năng lượng, chúng sẽ co lại và nổ tung (collapse) dữ dội trên quy mô micro.

Quá trình sụp đổ của bong bóng chân không giải phóng một nguồn năng lượng khổng lồ tại chỗ. Ước tính nhiệt độ tức thời tại điểm nổ có thể đạt mức 5000 K và áp suất cục bộ lên tới 1000 atm. Hiện tượng này tạo ra các dòng vi phản lực (micro-jets) với vận tốc truyền đạt tới 400 km/h hướng thẳng vào bề mặt dụng cụ. Động năng cực mạnh từ các dòng phản lực này bóc tách hoàn toàn lớp cặn bẩn, màng sinh học, dầu mỡ bám dính sâu trong các ngóc ngách, ren vặn hoặc mao quản hẹp mà các phương pháp tẩy rửa thủ công bằng cọ không thể tiếp cận được. Việc làm sạch cơ học này hoàn toàn tuân thủ các hướng dẫn kiểm soát nhiễm chéo và chuẩn hóa quy trình vệ sinh dụng cụ theo tiêu chuẩn ASTM E1159.

2. Tại sao cần sử dụng bể rửa siêu âm trong phòng thí nghiệm?

Trong môi trường phòng thí nghiệm dược phẩm, thực phẩm, và phân tích hóa lý, việc duy trì độ sạch tuyệt đối của dụng cụ là điều kiện tiên quyết để đảm bảo độ tin cậy của phép đo, tránh sai số hệ thống. Bể rửa siêu âm đóng vai trò không thể thay thế nhờ các ứng dụng kỹ thuật chuyên sâu sau:

2.1. Làm sạch các chi tiết tinh xảo và hệ thống mao quản siêu nhỏ

Các đầu phun của thiết bị phân tích như đầu phun khí (nebulizer) trong hệ thống ICP-OES/ICP-MS của hãng Glass Expansion thường có đường kính ống mao dẫn mẫu cực nhỏ (từ 0.18 mm đến 0.75 mm). Việc dùng bàn chải vật lý hoặc luồn dây kim loại để thông rửa chắc chắn sẽ làm trầy xước lớp VitriCone hay thạch anh tinh khiết, phá hủy dung sai kỹ thuật của đầu phun. Sóng siêu âm tần số cao (khoảng 80 kHz) len lỏi vào bên trong lòng ống mao dẫn, nhẹ nhàng hóa lỏng và đẩy cặn muối khoáng hay tạp chất hữu cơ ra ngoài mà không làm mòn cơ học.

2.2. Khử khí dung môi (Degassing) cho hệ thống sắc ký lỏng hiệu năng cao (HPLC)

Dung môi pha động dùng trong phân tích HPLC (như Methanol, Acetonitrile đạt chuẩn của hãng Avantor-VWR) luôn hòa tan một lượng nhỏ khí nitơ và oxy từ khí quyển. Khi dung môi bị nén dưới áp suất cao lên tới 400 bar trong bơm HPLC rồi giảm áp đột ngột tại cột sắc ký, lượng khí này sẽ tách pha tạo thành các bong bóng khí nhỏ. Bong bóng khí đi vào đầu dò (detector) sẽ gây ra hiện tượng nhiễu đường nền (baseline drift), xuất hiện các peak giả hoặc làm mất tính ổn định của dòng chảy. Chế độ Degas chuyên biệt của bể siêu âm tạo ra lực rung mạnh cắt đứt liên kết vật lý của bọt khí bám trong dung môi, ép chúng gom lại thành bọt lớn và thoát nhanh ra ngoài bề mặt chỉ trong 10-15 phút.

2.3. Hỗ trợ hòa tan và phân tán các mẫu dạng bột khó tan

Đối với các mẫu chuẩn tạp chất dược phẩm (như chuẩn của SynZeal hay Simson Pharma do Labee phân phối độc quyền) có cấu trúc hữu cơ phức tạp, việc hòa tan thủ công bằng khuấy từ thường mất nhiều giờ. Năng lượng sóng siêu âm bẻ gãy các liên kết cơ học của cụm phân tử rắn (agglomerates), tăng diện tích tiếp xúc giữa chất tan và dung môi phân cực, đẩy nhanh tốc độ hòa tan lên gấp 5-10 lần mà không cần gia nhiệt quá cao gây phân hủy mẫu nhạy nhiệt.

"Trong quy trình phân tích HPLC đạt chuẩn ISO 17025, việc khử khí dung môi bằng bể rửa siêu âm tần số 37 kHz trong ít nhất 15 phút là bắt buộc để ngăn ngừa nhiễu đường nền và bảo vệ cột sắc ký." — Trích phát biểu của Kỹ sư trưởng bộ phận QA/QC tại Labee

3. Các tiêu chí kỹ thuật quan trọng khi chọn mua bể siêu âm

Để đảm bảo hiệu suất vận hành và tối ưu hóa ngân sách đầu tư, các quản lý phòng thí nghiệm (Lab Managers) và bộ phận mua sắm cần đánh giá chi tiết 4 thông số kỹ thuật nền tảng sau:

3.1. Tần số siêu âm (Ultrasonic Frequency)

Tần số quyết định kích thước bong bóng chân không và lực sụp đổ cơ học:

• Tần số thấp (25 kHz - 28 kHz): Tạo bong bóng kích thước lớn, lực nổ cực mạnh. Thích hợp cho việc tẩy rửa thô các dụng cụ bằng kim loại chịu lực, bám cặn công nghiệp nặng hoặc đất cát.

• Tần số trung bình (37 kHz - 40 kHz): Đây là dải tần số tiêu chuẩn vàng cho phòng lab. Lực xâm thực vừa đủ để làm sạch dụng cụ thủy tinh (beaker, bình định mức Supertek), dụng cụ sứ chịu nhiệt và các linh kiện kim loại phổ thông mà không gây rạn nứt cấu trúc thủy tinh.

• Tần số cao (80 kHz - 120 kHz): Bong bóng siêu nhỏ, lực tác động mịn màng. Ứng dụng để rửa kính hiển vi, linh kiện vi mạch điện tử, đầu phun ICP-MS nhạy cảm hoặc các kẽ hở kích thước nano dưới 1 micromet.

3.2. Dung tích và kích thước lòng bể (Tank Capacity)

Cần lựa chọn dung tích bể dựa trên kích thước dụng cụ lớn nhất cần làm sạch (ví dụ: ống đong 1000 ml hay đĩa petri). Dung tích phổ biến dao động từ 0.8 lít cho các đầu tip nhỏ, đến 30 lít cho các hệ thống ống dài. Quy tắc bắt buộc là tổng thể tích vật cần rửa không vượt quá 60% dung tích danh định của lòng bể nhằm đảm bảo phân phối mật độ công suất sóng siêu âm đồng đều.

3.3. Công suất siêu âm và Công suất gia nhiệt (Power & Heating)

• Mật độ công suất siêu âm (Ultrasonic Power Density): Thường dao động từ 10 W/L đến 20 W/L. Chỉ số này quá thấp sẽ không đủ kích hoạt hiện tượng xâm thực đồng đều trên toàn bộ thể tích chất lỏng.

• Công suất gia nhiệt (Heating Power): Khả năng nâng nhiệt độ dung dịch lên tới 80 độ C. Nhiệt độ tối ưu để hiện tượng xâm thực xảy ra mạnh mẽ và hiệu quả nhất đối với hầu hết các chất tẩy rửa là từ 45 độ C đến 60 độ C.

3.4. Vật liệu chế tạo lòng bể (Tank Material)

Lòng bể là nơi chịu tác động phá hủy liên tục của hàng triệu vụ nổ bong bóng nhỏ mỗi giây (cavitation erosion).

• Thép không gỉ SUS304: Phù hợp cho các bể rửa phân khúc phổ thông, sử dụng dung dịch tẩy rửa trung tính hoặc kiềm nhẹ.

• Thép không gỉ SUS316L: Là vật liệu cao cấp nhất chứa thêm 2% Molybdenum, cho khả năng chống ăn mòn hóa chất vượt trội (kháng acid nhẹ và chloride) và độ bền cơ học gấp 1.5 lần SUS304 dưới tác động của sóng siêu âm cường độ lớn. Đây là tiêu chuẩn bắt buộc cho các phòng thí nghiệm đạt chuẩn dược phẩm GMP-WHO hay EU-GMP.

4. Phân loại và so sánh các thương hiệu bể siêu âm uy tín

Để giúp bộ phận mua sắm (Procurement) dễ dàng lựa chọn thiết bị phù hợp với ngân sách và yêu cầu kỹ thuật thực tế của đơn vị, Labee đã xây dựng ma trận đối chiếu định lượng giữa các thương hiệu bể rửa siêu âm hàng đầu hiện nay:

Ma Trận Đối Chiếu Kỹ Thuật Các Thương Hiệu Bể Siêu Âm Phổ Biến

5. Hướng dẫn vận hành bể siêu âm an toàn và hiệu quả

Nhằm đảm bảo an toàn cho nhân sự phòng lab và kéo dài tuổi thọ của hệ thống đầu phát siêu âm, quy trình thao tác chuẩn (SOP) và cẩm nang xử lý sự cố dưới đây cần được dán ngay cạnh vị trí lắp đặt thiết bị:

5.1. Quy trình thao tác chuẩn (SOP) vận hành bể rửa siêu âm

1. Kiểm tra chất lỏng ban đầu: Đổ dung dịch làm sạch vào lòng bể. Đảm bảo mức chất lỏng tối thiểu đạt vạch "Fill line" hiển thị bên trong bể (hoặc chiếm tối thiểu 2/3 chiều sâu lòng bể). Tuyệt đối không bật công tắc siêu âm hoặc gia nhiệt khi bể không có nước, vì điều này sẽ gây cháy khô và hỏng hoàn toàn đầu phát áp điện (transducers) dán ở đáy bể trong vòng 60 giây.

2. Chuẩn bị hóa chất hỗ trợ: Sử dụng các dung dịch tẩy rửa chuyên dụng có pH phù hợp với SUS304/316L. Đối với các vết bẩn dầu mỡ cứng đầu, có thể pha thêm chất tẩy hoạt tính bề mặt trung tính với tỷ lệ thể tích từ 2% đến 5%. Không sử dụng trực tiếp các acid mạnh (HCl, H2SO4) hoặc dung môi dễ cháy có nhiệt độ chớp cháy thấp trong lòng bể inox.

3. Thực hiện chu trình khử khí (Degas): Trước khi tiến hành rửa dụng cụ hay hòa tan mẫu, bật chế độ "Degas" chạy liên tục trong 5-10 phút. Quá trình này giúp loại bỏ hoàn toàn lượng khí CO2 hay O2 hòa tan trong nước mới đổ vào bể, giúp bọt khí xâm thực hình thành dễ dàng hơn trong chu trình rửa tiếp theo.

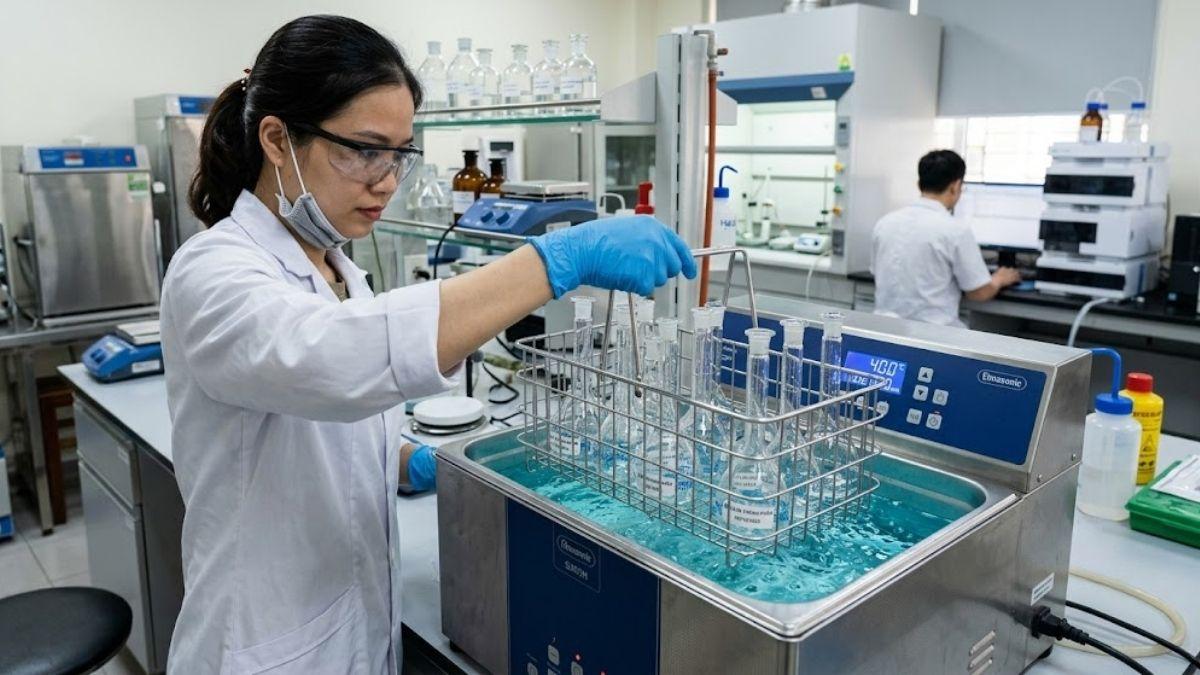

4. Sắp đặt mẫu và dụng cụ: Xếp dụng cụ cần rửa vào giỏ inox đi kèm. Tuyệt đối không đặt bất kỳ vật dụng nào tiếp xúc trực tiếp với đáy bể rửa siêu âm.

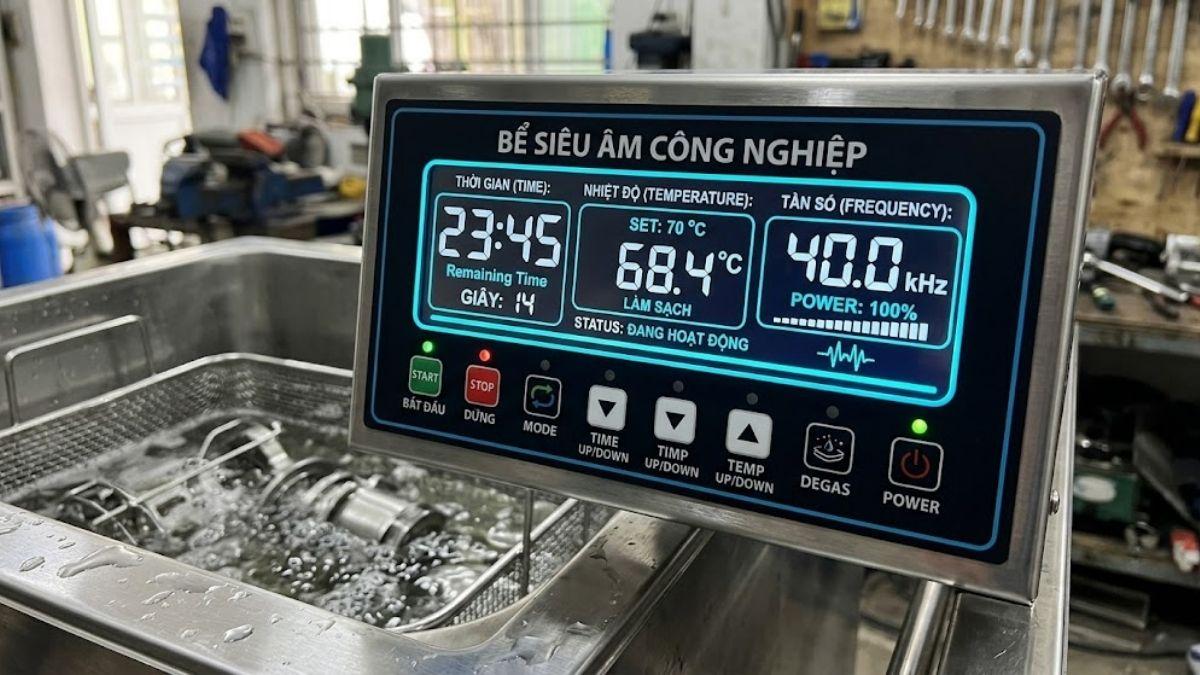

5. Cài đặt thông số hoạt động: Thiết lập nhiệt độ gia nhiệt thích hợp (khuyến cáo duy trì từ 45 độ C đến 60 độ C để đạt hiệu suất xâm thực tối ưu). Thiết lập thời gian rửa từ 10 phút đến 30 phút tùy thuộc vào mức độ bám bẩn của mẫu. Ấn nút khởi động chu trình siêu âm.

6. Vệ sinh và bảo dưỡng sau vận hành: Sau khi hoàn thành chu trình, tắt nguồn thiết bị. Chờ dung dịch nguội dưới 40 độ C trước khi xả bỏ qua van xả đáy. Sử dụng khăn mềm không xơ lau sạch lòng bể, để nắp mở cho lòng bể khô tự nhiên, tránh tích tụ hơi ẩm gây rỗ bề mặt kim loại.

5.2. Hướng dẫn khắc phục sự cố nhanh (Troubleshooting Guide)

1. Sự cố: Máy hoạt động, đèn báo sáng nhưng không có hiệu ứng rung siêu âm hoặc hiệu suất làm sạch kém.

   • Nguyên nhân: Dung dịch rửa chưa được khử khí (Degas), lượng bọt khí hòa tan hấp thụ hết năng lượng sóng âm; hoặc đầu phát siêu âm bị bong keo dán ở đáy bể do gia nhiệt khô trước đó.

   • Giải pháp: Chạy chế độ Degas trong 10 phút. Nếu không khắc phục được, liên hệ kỹ sư Labee để kiểm tra kỹ thuật phần cứng đầu phát.

2. Sự cố: Tiếng rít cơ học phát ra quá lớn và gây khó chịu trong quá trình vận hành.

   • Nguyên nhân: Chưa đậy nắp bể rửa trong lúc hoạt động; hoặc giỏ đựng bị xê dịch chạm sát vào thành lòng bể inox tạo cộng hưởng âm thanh.

   • Giải pháp: Đậy chặt nắp giảm âm. Điều chỉnh vị trí giỏ treo sao cho cách thành bể tối thiểu 15 mm.

3. Sự cố: Đèn hiển thị nhiệt độ liên tục nhấp nháy báo lỗi và không gia nhiệt.

   • Nguyên nhân: Cảm biến nhiệt độ (RTD Pt100) bị lỗi hoặc rơ-le nhiệt ngắt dòng điện để bảo vệ khi phát hiện hiện tượng quá nhiệt cục bộ.

   • Giải pháp: Tắt máy, rút phích cắm điện, chờ thiết bị nguội hoàn toàn trong 30 phút rồi khởi động lại. Nếu lỗi tiếp diễn, cần thay thế cụm cảm biến đo nhiệt.

6. Các phụ kiện cần thiết đi kèm bể siêu âm

Hiệu quả của quá trình làm sạch siêu âm phụ thuộc rất lớn vào sự hỗ trợ của các phụ kiện chuyên dụng đi kèm:

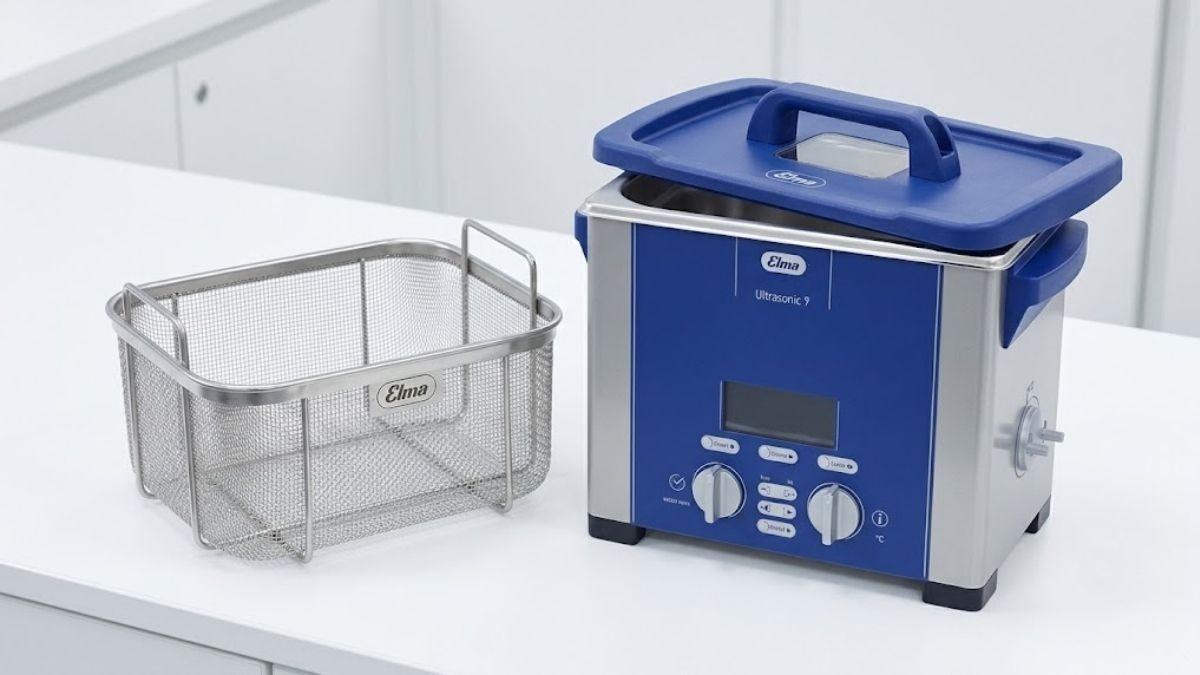

• Giỏ treo inox (Stainless Steel Basket): Đây là phụ kiện bắt buộc phải có. Đáy bể siêu âm là màng dao động siêu vi, việc đặt trực tiếp dụng cụ thủy tinh nặng lên đáy bể sẽ dập tắt dao động của màng, làm giảm công suất siêu âm và gây trầy xước, nứt vỡ màng dao động. Giỏ treo giúp cố định vật dụng ở khoảng cách tối ưu cách đáy bể từ 15 mm đến 20 mm – nơi có mật độ sóng siêu âm tập trung mạnh nhất.

• Nắp đậy giảm âm (Noise Reduction Lid): Sóng siêu âm tần số 37 kHz khi tương tác với chất lỏng sẽ tạo ra tiếng rít cơ học tần số cao trong dải tần số tai người nghe được (khoảng 75 dB đến 80 dB). Nắp đậy thiết kế kín giúp giảm mức ồn xuống dưới 65 dB, bảo vệ thính giác của nhân sự phòng lab, đồng thời ngăn ngừa sự bay hơi và thất thoát dung dịch tẩy rửa khi gia nhiệt ở nhiệt độ cao.

• Giá đỡ cốc mỏ và ống nghiệm (Beaker Holders): Cho phép đặt gián tiếp các cốc thủy tinh chứa dung môi đặc thù (như dung môi hữu cơ dễ cháy) vào trong bể nước siêu âm để làm sạch hoặc hòa tan mẫu một cách an toàn, tránh để hóa chất ăn mòn tiếp xúc trực tiếp lòng bể inox.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Mua bể rửa siêu âm chính hãng ở đâu uy tín?

Việc lựa chọn một đơn vị cung cấp bể rửa siêu âm uy tín, có năng lực hỗ trợ kỹ thuật lâu dài là yếu tố quyết định để bảo vệ khoản đầu tư thiết bị của phòng thí nghiệm.

Giải pháp cung ứng thiết bị toàn diện từ Hệ sinh thái Labee

Khi mua sắm các dòng thiết bị bể rửa siêu âm tại hệ thống điện tử trực tuyến Labee.vn, quý khách hàng sẽ được áp dụng các chính sách cam kết chất lượng chuẩn B2B cao nhất:

• ĐIỀU KIỆN A (Đối với các thương hiệu đặc thù của đối thủ): Labee luôn giữ góc nhìn kỹ thuật khách quan hai chiều. Chúng tôi sẵn sàng phân tích ưu điểm, nhược điểm cụ thể của dòng máy đối thủ mà khách hàng đang quan tâm, đồng thời đề xuất cấu hình thay thế tương đương từ hệ sinh thái đối tác chính thức của Labee, giúp tối ưu hóa công năng và chi phí vận hành thực tế.

• ĐIỀU KIỆN B (Đối với các thương hiệu thiết bị Labee có phân phối chính thức): Khẳng định Labee là đối tác cung cấp chính hãng các dòng bể siêu âm uy tín (như Elma - Đức, Daihan - Hàn Quốc) tại thị trường Việt Nam. Chúng tôi cam kết cung cấp 100% chứng từ CO/CQ chính ngạch, đi kèm hồ sơ MSDS của dung dịch rửa hóa chất liên quan. Đội ngũ kỹ sư chuyên môn cao của Labee sẵn sàng hỗ trợ kỹ thuật Just-In-Time (JIT) xử lý sự cố phần cứng tận nơi trong vòng 24 giờ cho khu vực bán kính 30 km từ TP.HCM và Long An.

• ĐIỀU KIỆN C (Giải pháp tối ưu hóa ngân sách thông minh): Đối với các phòng thí nghiệm cần tối ưu chi phí vận hành ban đầu, Labee thiết lập một danh mục riêng giới thiệu các dòng sản phẩm thay thế thông minh đạt đầy đủ các tiêu chuẩn chất lượng ISO 9001 và CE (như MRC, Sturdy). Giải pháp này giúp các đơn vị tiết kiệm từ 30% đến 40% ngân sách mua sắm thiết bị mà vẫn đảm bảo độ bền bỉ và các thông số tần số, công suất đạt chuẩn kiểm nghiệm.

8. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Q1: Hiện tượng xâm thực (cavitation) có thể phá hủy cấu trúc của các mẫu sinh học hoặc dụng cụ thủy tinh siêu mỏng không? Làm thế nào để khắc phục?

Trả lời từ Chuyên gia Labee: Hoàn toàn có thể. Lực nổ cục bộ của bong bóng xâm thực ở tần số thấp (37 kHz) rất mạnh, dễ dàng làm vỡ màng tế bào sinh học hoặc gây rạn nứt các dụng cụ thủy tinh cực mỏng có độ dày dưới 0.5 mm. Để khắc phục, đối với mẫu sinh học nhạy cảm hoặc dụng cụ mỏng, bắt buộc phải chọn dòng bể siêu âm có dải tần số cao chuyên dụng (80 kHz đến 120 kHz). Tần số cao tạo ra các bong bóng xâm thực siêu nhỏ với lực nổ nhẹ nhàng hơn, làm sạch bề mặt mà không phá hủy cấu trúc vật liệu.

Q2: Tại sao áp suất sóng siêu âm có thể làm rỉ sét hoặc ăn mòn lòng bể SUS304 nhanh hơn thông thường?

Trả lời từ Chuyên gia Labee: Bản thân hiện tượng xâm thực liên tục dội các luồng vi phản lực áp suất cao (lên đến 1000 atm) trực tiếp vào bề mặt kim loại của lòng bể. Quá trình cơ học này bóc tách lớp oxit crom thụ động (thành phần bảo vệ inox khỏi rỉ sét) của SUS304. Nếu dung dịch rửa chứa ion chloride (Cl-) hoặc acid nhẹ, quá trình ăn mòn rỗ (pitting corrosion) sẽ diễn ra cực nhanh dưới tác động cơ học của sóng âm. Đây là lý do các lab kiểm nghiệm chuẩn quốc tế luôn ưu tiên chọn bể rửa có lòng bể làm bằng thép SUS316L, loại thép có bổ sung Molybdenum để chống lại sự ăn mòn phối hợp giữa hóa chất và cơ học siêu âm.

Q3: Khử khí (degassing) dung môi HPLC bằng sóng siêu âm khác gì so với phương pháp sục khí Helium trực tiếp?

Trả lời từ Chuyên gia Labee: Sục khí Helium (Helium sparging) là phương pháp hóa lý, dùng khí trơ Helium để đẩy các khí hòa tan như Oxy, Nitơ ra khỏi dung môi dựa trên định luật Henry. Phương pháp này hiệu quả tuyệt đối nhưng chi phí vận hành cực kỳ đắt đỏ do giá khí Helium tinh khiết rất cao. Ngược lại, khử khí bằng bể rửa siêu âm là phương pháp cơ học thuần túy. Sóng siêu âm tạo ra lực cơ học ép các phân tử khí hòa tan liên kết lại với nhau thành các bong bóng lớn tự nổi lên bề mặt. Phương pháp này có chi phí vận hành gần như bằng không, vận hành đơn giản và hoàn toàn đáp ứng yêu cầu phân tích thường quy của đa số các hệ thống HPLC hiện nay.

Q4: Tại sao không được đặt dụng cụ trực tiếp lên đáy bể rửa siêu âm mà bắt buộc phải dùng giỏ treo?

Trả lời từ Chuyên gia Labee: Đáy bể rửa siêu âm chính là bề mặt truyền động của các tấm áp điện (transducers) dán ngay phía dưới. Nếu đặt dụng cụ trực tiếp lên đáy bể:

1. Trọng lượng dụng cụ sẽ dập tắt (dampen) các dao động áp điện vật lý, khiến sóng siêu âm không thể truyền phát hiệu quả vào chất lỏng.

2. Việc dụng cụ cọ xát trực tiếp với đáy bể dưới tần số dao động cao sẽ gây ra mài mòn rỗ cơ học nghiêm trọng cho bề mặt inox, dẫn đến rò rỉ lòng bể sau một thời gian ngắn vận hành.

3. Điểm tiếp xúc trực tiếp sẽ tạo ra các hotspot nhiệt độ cao, có thể làm nứt vỡ dụng cụ thủy tinh thí nghiệm đắt tiền.

Danh mục Tài liệu tham khảo (References)

• ASTM E1159 / ASTM E1272: Standard Specification for Laboratory Glassware and Volumetric Ware Cleaning Validation.
• ISO 385 / ISO 4788: Laboratory glassware — Burettes and Graduated measuring cylinders.
• Elma Ultrasonic Cleaning Technology Guide: Technical Principles of Cavitation and Degassing in Laboratory Applications.
• Glass Expansion Product Catalog & Maintenance Manual: Cleaning Protocols for Concentric Nebulizers using Ultrasonic Energy.
