Bình Cầu Đáy Bằng: Cấu Tạo, Phân Loại & Hướng Dẫn Sử Dụng An Toàn

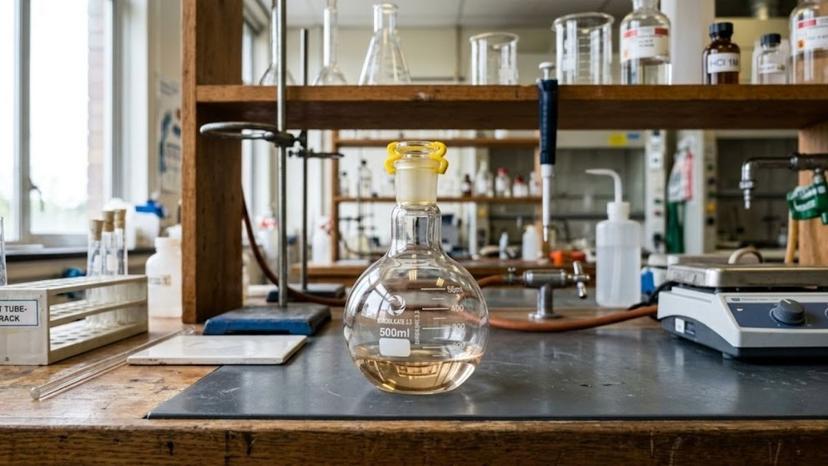

Bình cầu đáy bằng là dụng cụ thủy tinh thí nghiệm hình cầu có đế phẳng tự đứng, chế tạo từ thủy tinh Borosilicate 3.3 chịu nhiệt đến 500 °C. Nhờ thiết kế đáy bằng, thiết bị tối ưu hóa diện tích tiếp xúc với các bề mặt gia nhiệt phẳng và máy khuấy từ. Tuy nhiên, do ứng suất tập trung tại rìa đáy, loại bình này tuyệt đối không được sử dụng cho các ứng dụng chân không cao.

1. Bình cầu đáy bằng là gì? Định nghĩa và Vật liệu chế tạo tiêu chuẩn

1.1. Định nghĩa bình cầu đáy bằng (Flat-bottom Flask)

Bình cầu đáy bằng (Flat-bottom Flask) là một loại dụng cụ thủy tinh thí nghiệm có phần thân hình cầu và phần đáy được làm phẳng. Thiết kế này tuân thủ tiêu chuẩn quốc tế ISO 1773 (đối với bình cổ hẹp) và ISO 4797 (đối với bình cổ nhám).

Không giống như bình cầu đáy tròn cần đến vòng đỡ (cork ring) hay giá đỡ chuyên dụng để giữ thăng bằng, thiết kế đáy bằng cho phép bình tự đứng vững chắc chắn trên các bề mặt phẳng như bàn làm việc, đĩa gia nhiệt hoặc đĩa khuấy từ. Dung tích của dòng bình này cực kỳ đa dạng, dao động từ 50 mL đến 10.000 mL, đáp ứng linh hoạt từ quy mô nghiên cứu phòng lab (R&D) đến các thử nghiệm bán công nghiệp (Pilot).

1.2. Vật liệu thủy tinh Borosilicate 3.3 chịu nhiệt

Để đảm bảo tính trơ hóa học và độ bền cơ học dưới các điều kiện khắc nghiệt, các thương hiệu cao cấp như Duran (Đức) hay Supertek (Ấn Độ) đều chế tạo bình từ vật liệu thủy tinh Borosilicate 3.3. Loại vật liệu này đáp ứng hoàn hảo tiêu chuẩn ASTM E438 Type I Class A (Tiêu chuẩn kỹ thuật cho thủy tinh trong thiết bị phòng thí nghiệm).

Các thông số lý hóa cốt lõi của thủy tinh Borosilicate 3.3 bao gồm:

• Hệ số giãn nở nhiệt tuyến tính cực thấp: α = 3.3 × 10⁻⁶ K⁻¹ (trong khoảng nhiệt độ từ 20 °C đến 300 °C), giúp bình có khả năng chống sốc nhiệt (thermal shock resistance) lên tới 150 K.

• Nhiệt độ biến dạng (Strain Point): Khoảng 510 °C. Nhiệt độ làm việc an toàn tối đa trong thời gian ngắn là 500 °C.

• Độ bền hóa học vượt trội: Đạt cấp độ kháng thủy phân Class HGB 1 (theo ISO 719), kháng acid Class S1 (theo DIN 12116) và kháng kiềm Class A2 (theo ISO 695). Do đó, bề mặt thủy tinh hầu như không bị ăn mòn bởi các acid mạnh hay dung môi hữu cơ tinh khiết, loại bỏ hoàn toàn nguy cơ nhiễm tạp từ dụng cụ vào mẫu phân tích.

2. Đặc điểm cấu tạo và Ưu điểm vượt trội của bình cầu đáy bằng

2.1. Thiết kế đáy bằng tự đứng vững không cần giá đỡ

Ưu điểm vật lý lớn nhất của bình cầu đáy bằng là diện tích tiếp xúc phẳng ở phần đáy. Đặc tính này mang lại hai lợi ích vận hành cực kỳ quan trọng cho các kỹ thuật viên QC và Lab Manager:

• Tiết kiệm không gian và chi phí phụ trợ: Thiết bị có thể đặt trực tiếp lên bất kỳ mặt phẳng nào trong phòng lab mà không cần vòng đỡ bằng bần (cork ring), kẹp giữ hay giá đỡ kim loại cồng kềnh. Điều này giúp tối ưu hóa diện tích thao tác trong tủ hút khí độc (Fume Hood).

• Tối ưu hóa hiệu suất khuấy từ: Đáy phẳng giúp cá từ (magnetic stir bar) tiếp cận sát bề mặt đáy, xoay ổn định với tốc độ từ 100 rpm đến 1500 rpm mà không bị văng lực ly tâm như khi thực hiện trong bình đáy tròn.

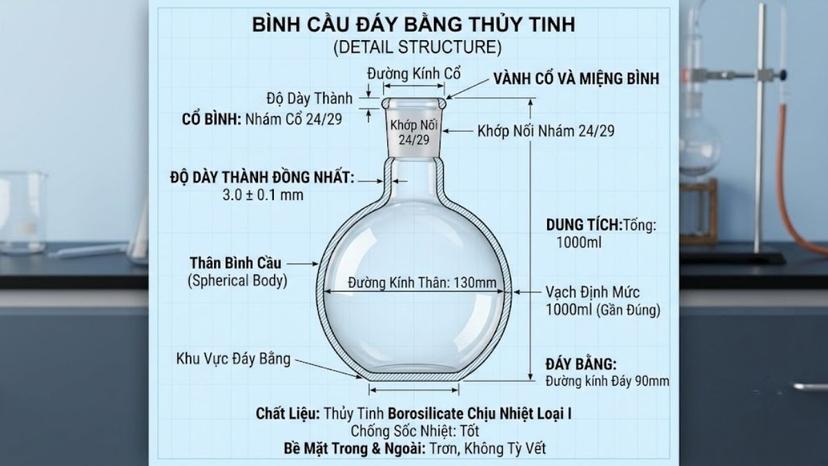

2.2. Độ dày thành bình đồng nhất và khả năng phân phối nhiệt

Quá trình thổi và tạo hình thủy tinh Borosilicate 3.3 được kiểm soát nghiêm ngặt bằng công nghệ CNC tự động hóa, đảm bảo sai số độ dày thành bình cực nhỏ (dung sai thông thường dưới ±0.1 mm).

Sự đồng nhất về độ dày thành bình (từ cổ bình đến phần rìa đáy phẳng) giúp loại bỏ các điểm tập trung ứng suất nhiệt. Khi đặt trên bếp gia nhiệt phẳng, dòng nhiệt được truyền dẫn và phân phối đồng đều khắp dung dịch mẫu bên trong. Cơ chế này hạn chế tối đa hiện tượng quá nhiệt cục bộ (hotspots) - nguyên nhân chính gây nứt vỡ thủy tinh đột ngột hoặc làm phân hủy các hợp chất hữu cơ nhạy cảm với nhiệt độ.

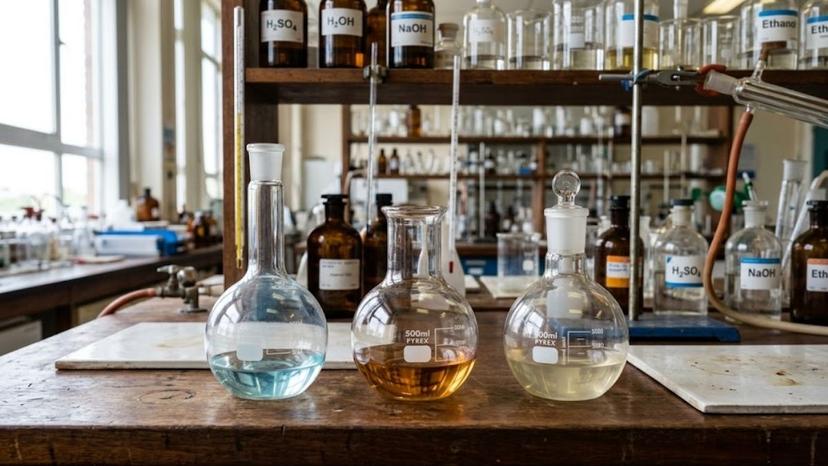

3. Phân loại các dòng bình cầu đáy bằng phổ biến hiện nay

3.1. Bình cầu đáy bằng cổ hẹp (Narrow Neck)

Dòng bình này có đường kính cổ nhỏ, tuân thủ nghiêm ngặt tiêu chuẩn DIN 12347. Cổ hẹp giúp giảm thiểu tối đa sự bay hơi của các dung môi dễ cháy có nhiệt độ sôi thấp như Acetone, Methanol hay Hexane trong quá trình đun nóng hoặc lắc trộn. Các dung tích phổ biến bao gồm:

• 100 mL, 250 mL: Thường dùng cho các phản ứng chuẩn bị mẫu quy mô nhỏ.

• 500 mL, 1000 mL: Dùng cho các phản ứng tổng hợp hữu cơ thông dụng hoặc lưu trữ hóa chất trung gian.

3.2. Bình cầu đáy bằng cổ rộng (Wide Neck)

Cổ rộng giúp kỹ thuật viên dễ dàng thao tác nạp các hóa chất dạng bột, hạt rắn hoặc các chất lỏng có độ nhớt cao (như polymer, dầu mỏ thô) vào trong bình. Thiết kế này cũng hỗ trợ đắc lực cho công tác vệ sinh thủ công bằng chổi rửa chuyên dụng hoặc rửa tự động trong máy rửa dụng cụ thủy tinh phòng lab, giảm thiểu nguy cơ nhiễm chéo (cross-contamination) giữa các mẻ phân tích.

3.3. Bình cầu đáy bằng cổ nhám (Ground Joint)

Bình cầu đáy bằng cổ nhám được tích hợp phần cổ mài nhám tiêu chuẩn quốc tế (Ground Glass Joints) như NS 14/23, NS 24/29 hay NS 29/32 (theo tiêu chuẩn ISO 383).

• Cơ chế vận hành: Phần nhám cho phép kết nối kín khít tuyệt đối với các cấu phần khác như ống sinh hàn ngưng tụ (Liebig, Graham), phễu nhỏ giọt định lượng, hoặc nhiệt kế mà không cần dùng nút cao su hay nút bần.

• Ứng dụng thực tế: Được ứng dụng rộng rãi trong các hệ thống chưng cất hồi lưu (reflux), chiết xuất tinh dầu, hoặc chưng cất phân đoạn ở áp suất thường.

4. So sánh: Khi nào dùng bình cầu đáy bằng và Bình cầu đáy tròn?

Để giúp các Lab Manager và bộ phận thu mua (Procurement) đưa ra quyết định đầu tư dụng cụ chính xác nhất, Labee đã xây dựng Ma trận Đối chiếu (Comparison Matrix) dưới đây dựa trên các thông số kỹ thuật thực tế:

5. Hướng dẫn sử dụng an toàn và các lưu ý hóa học quan trọng

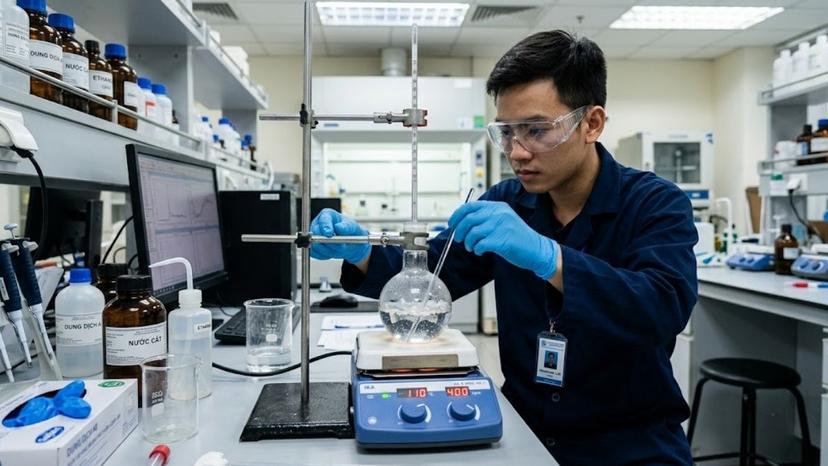

5.1. Nguyên tắc gia nhiệt an toàn với bếp điện và máy khuấy từ

Gia nhiệt dụng cụ thủy tinh luôn tiềm ẩn rủi ro nếu không tuân thủ Quy trình thao tác chuẩn (SOP). Dưới đây là hướng dẫn an toàn được khuyến nghị bởi đội ngũ cố vấn kỹ thuật Labee:

1. Kiểm tra ngoại quan trước khi sử dụng: Sử dụng kính phân cực (polariscope) hoặc quan sát trực quan dưới ánh sáng mạnh để đảm bảo bình không có bất kỳ vết xước, nứt vi mô (micro-cracks) hay bọt khí nào trong thành thủy tinh. Một vết xước sâu 0.1 mm có thể làm giảm 50% khả năng chịu lực của bình khi đun nóng.

2. Làm sạch và sấy khô hoàn toàn: Đảm bảo thành ngoài của bình hoàn toàn khô ráo trước khi đặt lên bếp điện. Nước đọng bên ngoài sẽ gây sốc nhiệt cục bộ khi tiếp xúc với mặt bếp nóng.

3. Sử dụng môi chất truyền nhiệt gián tiếp: Khi cần gia nhiệt trên 150 °C, hãy ưu tiên sử dụng bể cát (sand bath) hoặc bể dầu silicon để nhiệt lượng truyền vào đáy phẳng của bình một cách từ từ và đồng đều nhất.

4. Kiểm soát tốc độ gia nhiệt: Không gia nhiệt quá nhanh. Tốc độ tăng nhiệt khuyến nghị là dưới 10 °C/phút để thủy tinh có đủ thời gian giãn nở nhiệt đồng đều.

5. Hạ nhiệt độ tự nhiên: Sau khi kết thúc phản ứng, hãy để bình nguội dần trên tấm lót cách nhiệt bằng gốm hoặc gỗ. Tuyệt đối không đặt bình đang nóng lên bề mặt kim loại lạnh hoặc ngâm ngay vào nước đá.

5.2. Cảnh báo quan trọng: Tại sao KHÔNG dùng bình cầu đáy bằng cho ứng dụng chân không?

Đây là sai lầm kỹ thuật phổ biến nhất trong các phòng thí nghiệm thường quy. Dưới góc độ cơ học chất rắn, chúng tôi đưa ra cảnh báo nghiêm ngặt:

"Khi làm việc với các hệ thống gia nhiệt phẳng hoặc khuấy từ có gia nhiệt, bình cầu đáy bằng thủy tinh Borosilicate 3.3 là lựa chọn tối ưu nhất nhờ diện tích tiếp xúc lớn. Tuy nhiên, tuyệt đối không được sử dụng loại bình này trong các quá trình lọc hút chân không hoặc cô quay áp suất giảm, nơi mà ứng suất cơ học tập trung tại rìa đáy phẳng có thể gây ra hiện tượng nổ vỡ (implosion) cực kỳ nguy hiểm cho kỹ thuật viên."

— Cố vấn Kỹ thuật Thiết bị PTN tại Labee.

Giải thích cơ chế vật lý: Khi hút chân không (tạo áp suất âm < 10⁻³ mbar), lực ép từ khí quyển bên ngoài tác động lên mọi bề mặt của bình. Đối với bình đáy tròn, lực này được phân bố đều dưới dạng ứng suất vòng (hoop stress). Ngược lại, đối với bình đáy bằng, điểm tiếp giáp giữa phần thân cong và phần đáy phẳng tạo thành một "vùng tập trung ứng suất" (stress concentration zone). Độ uốn cong đột ngột này khiến thành thủy tinh tại rìa đáy phải chịu lực kéo (tensile stress) rất lớn. Do thủy tinh là vật liệu giòn, nó cực kỳ nhạy cảm với lực kéo, dẫn đến nguy cơ sập đổ cấu trúc và nổ vỡ hướng vào trong (implosion) ngay lập tức.

6. Mua bình cầu đáy bằng chính hãng tại Labee

6.1. Labee - Đơn vị nhập khẩu trực tiếp dụng cụ thủy tinh thí nghiệm

Thương hiệu Duran (Đức) từ lâu đã là tiêu chuẩn vàng cho các dụng cụ thủy tinh thí nghiệm nhờ độ tinh khiết của nguyên liệu và công nghệ thổi thủy tinh đỉnh cao của Châu Âu. Tại thị trường Việt Nam, Labee là một trong những đơn vị truyền thống nhập khẩu trực tiếp và phân phối các dòng sản phẩm của Duran, cung cấp đầy đủ các tùy chọn dung tích và chứng nhận chất lượng CO/CQ cho khách hàng.

6.2. Giải pháp cung ứng tối ưu và linh hoạt từ Hệ sinh thái Labee

Bên cạnh các đơn vị phân phối truyền thống, Labee mang đến một phương thức mua sắm hiện đại thông qua sàn thương mại điện tử chuyên ngành Labee.vn (đại lý ủy quyền chính thức các dòng hóa chất, dụng cụ thuộc hệ thống Avantor/VWR và SRLchem).

Đối với dòng sản phẩm bình cầu đáy bằng, Labee áp dụng chính sách hỗ trợ kỹ thuật và thương mại vượt trội:

• Cam kết chính hãng chính ngạch: Toàn bộ sản phẩm Duran do Labee cung cấp đều có đầy đủ hồ sơ COA, chứng nhận chất lượng ISO, MSDS rõ ràng cho từng lô hàng.

• Logistics JIT (Just-In-Time): Giao hàng siêu tốc trong vòng 24 - 48 giờ từ kho TP.HCM và Long An đến các tỉnh lân cận (Bình Dương, Đồng Nai, Tây Ninh). Hỗ trợ giao hàng hỏa tốc trong 2 - 4 giờ cho bán kính dưới 30km.

• Dịch vụ hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư hóa học sẵn sàng tư vấn miễn phí cách lựa chọn cổ nhám, dung tích và giải pháp gia nhiệt an toàn 24/7.

GIẢI PHÁP THAY THẾ THÔNG MINH - TỐI ƯU 30% - 40% NGÂN SÁCH PTN: Nhằm giải quyết bài toán thắt chặt chi phí vận hành cho các Lab Manager nhưng vẫn phải đảm bảo tiêu chuẩn chất lượng khắt khe nhất, Labee tự hào là đối tác chiến lược cung cấp dòng dụng cụ thủy tinh Supertek (Ấn Độ) - thương hiệu có hơn 80 năm kinh nghiệm xuất khẩu đến hơn 80 quốc gia:

• Chất lượng tương đương: Chế tạo 100% từ thủy tinh Borosilicate 3.3 đạt chuẩn ASTM E438 Type I Class A, hệ số giãn nở nhiệt 3.3 × 10⁻⁶ K⁻¹.

• Tối ưu hóa ngân sách: Giá thành của Supertek giúp các nhà máy tiết kiệm từ 30% đến 40% chi phí mua sắm so với các thương hiệu Châu Âu đắt đỏ, cực kỳ phù hợp cho các kiểm nghiệm thường quy, đào tạo đại học hoặc các gói thầu dự án công lập lớn.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Câu 1: Tại sao độ dày thành ở vùng rìa đáy bình cầu đáy bằng lại là điểm yếu cơ học chí tử khi chịu áp suất âm?

Trả lời dưới góc độ cơ học vật lý: Khi bình chịu áp suất âm (chân không), thành bình chịu một lực ép vuông góc hướng vào trong. Ở cấu trúc hình cầu hoàn hảo (bình đáy tròn), lực ép này chuyển hóa thành ứng suất nén (compressive stress) phân bố đều. Thủy tinh có khả năng chịu nén cực kỳ tốt (lên tới 1000 MPa). Tuy nhiên, tại vùng chuyển tiếp từ thân cong sang đáy phẳng của bình đáy bằng, sự thay đổi hình học đột ngột tạo ra mô-men uốn nội tại. Lực ép khí quyển sẽ uốn cong phần rìa này, tạo ra ứng suất kéo (tensile stress) ở bề mặt ngoài của thủy tinh. Khả năng chịu kéo của thủy tinh rất kém (chỉ khoảng 30 - 90 MPa). Do đó, vùng rìa đáy bằng sẽ bị phá hủy do vượt quá giới hạn bền kéo trước khi phần thân cầu bị ảnh hưởng, gây ra hiện tượng nổ vỡ (implosion).

Câu 2: Làm thế nào để phát hiện và kiểm tra ứng suất nhiệt (thermal stress) dư thừa tích tụ trong bình cầu đáy bằng sau nhiều chu kỳ nung nóng?

Trả lời: Trong quá trình sử dụng lâu ngày, việc gia nhiệt và làm nguội liên tục sẽ tích tụ các ứng suất nhiệt dư thừa trong mạng lưới silicat của thủy tinh. Để kiểm tra, kỹ thuật viên có thể sử dụng kính phân cực cầm tay (Polariscope).

• Cách thực hiện: Đặt bình cầu đáy bằng giữa hai tấm lọc phân cực chéo góc 90 độ dưới nguồn ánh sáng trắng.

• Đọc kết quả: Nếu thủy tinh hoàn toàn không có ứng suất tích tụ, bạn sẽ thấy một màu tối đồng nhất qua thấu kính. Nếu xuất hiện các dải màu cầu vồng (đặc biệt là màu cam, xanh lá hoặc đỏ) tập trung ở rìa đáy hoặc cổ bình, đó là dấu hiệu của ứng suất nhiệt dư thừa ở mức nguy hiểm. Những bình này cần phải được ủ nhiệt lại (re-annealed) hoặc loại bỏ để tránh nguy cơ tự nứt vỡ trong các thí nghiệm tiếp theo.

Câu 3: Khả năng kháng kiềm của thủy tinh Borosilicate 3.3 cấu tạo nên bình cầu đáy bằng có bị giới hạn ở nhiệt độ cao không?

Trả lời: Có. Mặc dù đạt cấp độ kháng kiềm Class A2 (theo ISO 695), thủy tinh Borosilicate 3.3 vẫn bị tấn công bởi các dung dịch kiềm mạnh (như NaOH, KOH, Ba(OH)₂) ở nhiệt độ cao. Cơ chế hóa học: Các ion hydroxide (OH⁻) ở nồng độ cao và nhiệt độ trên 50 °C sẽ tấn công trực tiếp vào liên kết Silicon - Oxygen (Si-O-Si) của mạng lưới thủy tinh, hòa tan silica và tạo thành các silicate hòa tan. Quá trình này diễn ra nhanh hơn khi nhiệt độ tăng. Sự ăn mòn này làm mỏng thành bình một cách vô hình, làm mất đi độ đồng nhất vật lý ban đầu và làm giảm nghiêm trọng khả năng chịu nhiệt, chịu lực của bình. Do đó, tránh đun nấu các dung dịch kiềm mạnh có độ pH > 10 trong bình cầu thủy tinh trong thời gian dài.

Câu 4: Tại sao không nên dùng cá từ khuấy (magnetic stir bar) quá lớn hoặc quá nặng trong bình cầu đáy bằng?

Trả lời: Việc sử dụng cá từ khuấy có kích thước không tương thích sẽ gây ra hai tác hại lớn:

1. Gây mài mòn vật lý bề mặt đáy: Cá từ quá nặng khi quay ở tốc độ cao sẽ ma sát mạnh với mặt đáy phẳng của bình, tạo ra các vết xước siêu nhỏ (micro-scratches). Những vết xước này đóng vai trò như các điểm tập trung ứng suất cơ học và ứng suất nhiệt mới, làm giảm đáng kể tuổi thọ của bình và dễ gây nứt vỡ khi gia nhiệt ở nhiệt độ cao.

2. Hiện tượng "văng" cá từ: Đáy bình cầu đáy bằng có diện tích phẳng giới hạn. Nếu cá từ quá dài, hai đầu của nó sẽ chạm vào phần thành cong của bình khi quay lệch tâm, gây ra hiện tượng mất thăng bằng, va đập mạnh vào thành thủy tinh và có thể làm vỡ bình ngay trong quá trình khuấy. Hãy chọn cá từ có chiều dài bằng khoảng 60% - 70% đường kính mặt phẳng đáy bình.

8. Danh mục Tài liệu tham khảo (References)

• ISO 1773:1997 - Laboratory glassware -- Narrow-necked boiling flasks (Dụng cụ thủy tinh phòng thí nghiệm - Bình cầu đun sôi cổ hẹp). https://www.iso.org/standard/19271.html
• ISO 4797:2015 - Laboratory glassware -- Boiling flasks with ground joints (Dụng cụ thủy tinh phòng thí nghiệm - Bình cầu đun sôi cổ mài nhám). https://www.iso.org/standard/12666.html
• ASTM E438-92(2015) - Standard Specification for Glasses in Laboratory Apparatus (Tiêu chuẩn kỹ thuật cho các loại thủy tinh dùng trong thiết bị thí nghiệm). https://www.astm.org/e0438-92r17.html
• ISO 719:2020 - Glass -- Hydrolytic resistance of glass grains at 98 degrees C -- Test method and classification (Độ bền thủy phân của hạt thủy tinh ở 98 độ C). https://www.iso.org/standard/75890.html
• DURAN® Glass Technical Data Sheet - Physical and Chemical Properties of Borosilicate 3.3 (Bảng dữ liệu kỹ thuật thủy tinh DURAN). https://www.dwk.com/brands/duran
