Bình cầu đáy tròn là gì? Hướng dẫn chọn mua, sử dụng và bảo quản chuẩn phòng Lab

Bình cầu đáy tròn là dụng cụ thủy tinh chuyên dụng trong phòng thí nghiệm, cấu tạo hình cầu tối ưu hóa khả năng phân bổ nhiệt và áp suất. Thiết bị ứng dụng chủ yếu trong các quá trình đun gia nhiệt, chưng cất hoàn lưu và phản ứng hữu cơ áp suất âm.

1. Bình cầu đáy tròn là gì? Định nghĩa kỹ thuật

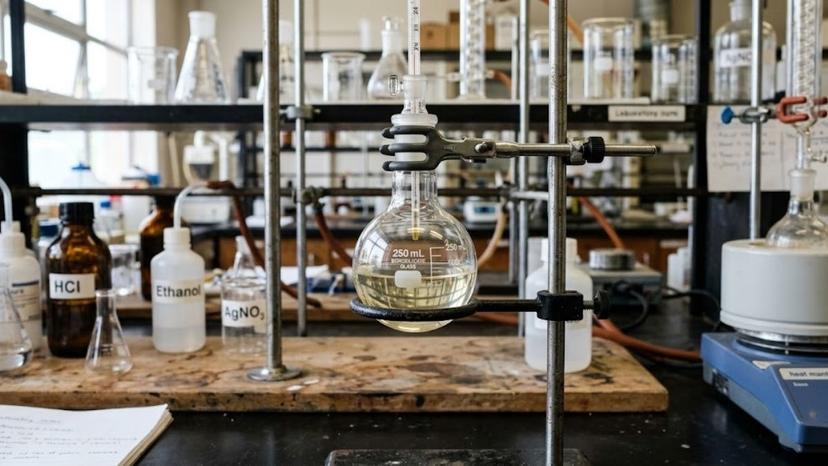

Trong kỹ thuật phòng thí nghiệm (Laboratory Glassware), bình cầu đáy tròn (được gọi tắt là RBF - Round-Bottom Flask) là loại bình phản ứng có phần thân hình cầu hoàn hảo và phần cổ hình trụ đứng. Thiết bị này được thiết kế dựa trên nguyên lý phân phối lực đồng đều của khối cầu, tuân thủ tiêu chuẩn thiết kế quốc tế ISO 3819 đối với các dụng cụ thủy tinh chịu nhiệt.

Khác với các dòng bình tam giác (Erlenmeyer Flask) hay bình cầu đáy bằng vốn có các điểm góc cạnh tạo ra sự tập trung ứng suất cơ học và nhiệt học, hình dạng cầu của RBF cho phép chất lỏng bên trong nhận nhiệt lượng đồng đều từ mọi hướng khi tiếp xúc với bể dầu hoặc bếp gia nhiệt chuyên dụng (Heating Mantles). Điều này hạn chế tối đa hiện tượng quá nhiệt cục bộ, nguyên nhân chính dẫn đến các phản ứng phụ không mong muốn hoặc nứt vỡ thủy tinh đột ngột.

2. Đặc điểm cấu tạo và vật liệu chế tạo

Cấu trúc vật lý của bình cầu đáy tròn bao gồm ba phần cốt lõi: thân bình hình cầu, cổ bình (có thể là cổ trơn hoặc cổ nhám tiêu chuẩn) và độ dày thành bình được kiểm soát nghiêm ngặt.

2.1. Tại sao nên sử dụng thủy tinh Borosilicate?

Vật liệu tiêu chuẩn để chế tạo bình cầu đáy tròn chất lượng cao bắt buộc phải là thủy tinh Borosilicate 3.3 (thường đáp ứng tiêu chuẩn ASTM E1403). Thành phần hóa học của loại thủy tinh này chứa khoảng 81% Silica (SiO₂) và 13% Boron Trioxide (B₂O₃), mang lại các đặc tính vật lý vượt trội:

• Hệ số giãn nở nhiệt tuyến tính cực thấp: Đạt mức 3.3 × 10⁻⁶ K⁻¹, giúp bình có khả năng chống sốc nhiệt đột ngột lên đến mức chênh lệch nhiệt độ delta T = 120 °C mà không bị nứt vỡ.

• Giới hạn chịu nhiệt độ cao: Bình hoạt động ổn định ở nhiệt độ liên tục lên đến 140 °C, và có thể chịu tải ngắn hạn lên tới 500 °C trong các điều kiện chưng cất khắc nghiệt.

• Độ bền hóa học ưu việt: Đạt Class 1 theo tiêu chuẩn ISO 719 về độ bền thủy phân, trơ hoàn toàn với hầu hết các dung môi hữu cơ, axit mạnh (trừ axit hydrofluoric HF ở nồng độ cao) và kiềm nóng.

2.2. Thiết kế thành bình và độ dày đồng nhất

Độ dày thành bình là yếu tố sống còn quyết định độ bền cơ học và hiệu suất truyền nhiệt. Đối với các bình cầu đáy tròn chính ngạch, độ dày thành bình dao động từ 1.5 mm đến 3.0 mm tùy thuộc vào dung tích (từ 50 mL đến 10,000 mL).

"Việc kiểm soát phân bổ nhiệt độ đồng đều trên toàn bộ diện tích tiếp xúc của bình cầu đáy tròn là yếu tố tiên quyết để ngăn chặn hiện tượng quá nhiệt cục bộ (hotspots), đảm bảo hiệu suất phản ứng chưng cất hoàn lưu đạt hiệu suất trên 98%." - Trích nhận định từ Kỹ sư trưởng QA/QC tại Labee.

Nếu thành bình không đồng nhất (nơi dày, nơi mỏng), khi gia nhiệt ở nhiệt độ cao (> 200 °C) hoặc khi rút chân không sâu xuống dưới áp suất 10⁻³ mbar, sự chênh lệch ứng suất nội tại sẽ xé rách cấu trúc thủy tinh, dẫn đến hiện tượng nổ vỡ hệ thống cực kỳ nguy hiểm cho kiểm nghiệm viên.

3. Phân loại bình cầu đáy tròn phổ biến

Để phục vụ cho các mục đích thiết lập hệ thống thí nghiệm khác nhau, bình cầu đáy tròn được chia thành nhiều nhánh thiết kế chuyên biệt.

3.1. Bình cầu đáy tròn cổ nhám (Single-neck)

Đây là cấu trúc cơ bản nhất của RBF, có một cổ nhám duy nhất tuân thủ tiêu chuẩn khớp nối mặt nhám nhám côn ISO 4797. Các kích thước cổ nhám phổ biến nhất là NS 14/23, NS 24/29 và NS 29/32 (trong đó số đầu biểu thị đường kính ngoài của khớp nối tại điểm lớn nhất tính bằng mm, số sau biểu thị chiều dài khớp nối). Loại này chuyên dùng cho các phản ứng đơn giản như đun hoàn lưu một cấu tử, cất quay chân không (Rotary Evaporation) hoặc lưu trữ mẫu tạm thời.

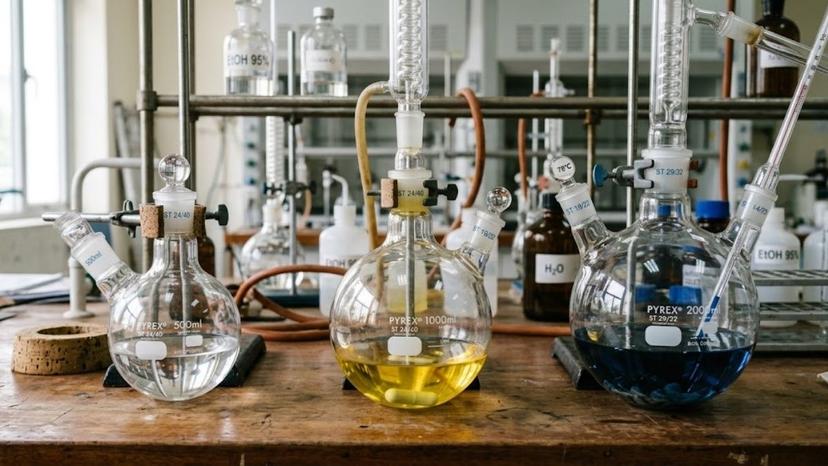

3.2. Bình cầu đáy tròn nhiều cổ (Multi-neck)

Đối với các phản ứng tổng hợp hữu cơ phức tạp cần kiểm soát đồng thời nhiều thông số vật lý và hóa học, bình cầu nhiều cổ (2 cổ, 3 cổ hoặc 4 cổ) là lựa chọn bắt buộc:

• Cổ trung tâm: Thường có kích thước nhám lớn nhất (ví dụ NS 29/32) để lắp đặt cánh khuấy cơ học (Mechanical Stirrer) hoặc cột chưng cất phân đoạn.

• Các cổ phụ (Side necks): Có thể được thiết kế song song hoặc nghiêng một góc 20° so với cổ chính. Các cổ này đóng vai trò là cổng nạp liệu (qua phễu nhỏ giọt áp suất cân bằng), cổng đo nhiệt độ trực tiếp (lắp nhiệt kế thủy ngân hoặc cảm biến Pt100) và cổng sục khí trơ (Nitrogen hoặc Argon) để bảo vệ phản ứng nhạy khí/ẩm.

3.3. Bảng so sánh thông số kỹ thuật các loại bình phổ biến

Dưới đây là ma trận đối chiếu kỹ thuật giúp các quản lý phòng Lab (Lab Managers) dễ dàng định hình và mua sắm thiết bị phù hợp với mục đích sử dụng thực tế:

4. Ứng dụng thực tế trong phòng thí nghiệm

Bình cầu đáy tròn là trái tim của các phép phân tích hóa lý và tổng hợp mẫu hữu cơ nhờ khả năng vận hành bền bỉ dưới các tác nhân vật lý khắc nghiệt:

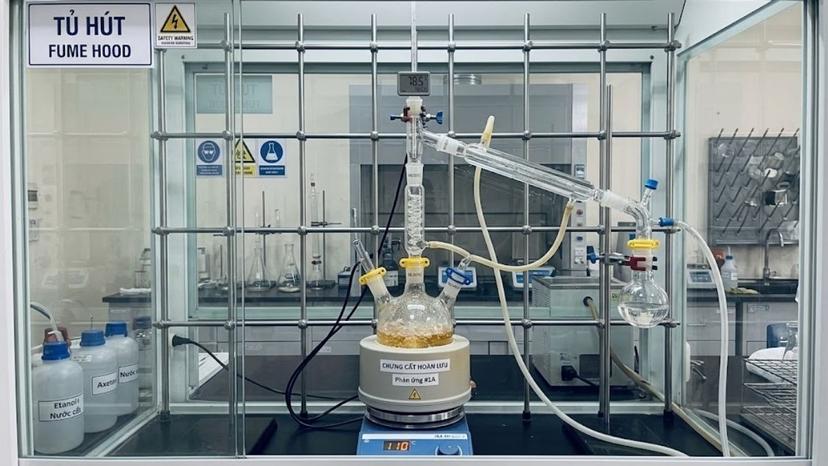

1. Chưng cất hoàn lưu (Reflux Distillation): Trong các phản ứng tổng hợp hữu cơ kéo dài nhiều giờ liền, dung môi liên tục bay hơi lên bộ sinh hàn (Condenser), ngưng tụ lại và chảy ngược về bình cầu đáy tròn. RBF đảm bảo hỗn hợp phản ứng không bị thất thoát thể tích dung môi ban đầu và luôn duy trì ở nhiệt độ sôi đồng nhất.

2. Đun cách thủy và đun cách dầu: Khi cần gia nhiệt gián tiếp để kiểm soát nhiệt độ phản ứng chính xác dưới 100 °C (bể nước) hoặc dưới 250 °C (bể dầu silicone), hình dáng tròn của bình giúp diện tích tiếp xúc với chất truyền nhiệt tối đa, tăng hiệu suất trao đổi nhiệt lên đến 40% so với bình tam giác.

3. Hệ thống cô quay chân không (Rotary Evaporator): Bình cầu đáy tròn đóng vai trò chứa dịch chiết ban đầu, xoay liên tục trong bể ổn nhiệt để tạo màng chất lỏng mỏng trên thành bình, thúc đẩy tốc độ bay hơi dung môi dưới áp suất giảm từ bơm chân không.

5. Hướng dẫn sử dụng và bảo quản an toàn (Quy trình chuẩn)

Để đảm bảo an toàn lao động và kéo dài tuổi thọ cho dụng cụ thủy tinh đắt tiền, đội ngũ Labee khuyến cáo áp dụng quy trình thao tác chuẩn (SOP) dưới đây.

5.1. Quy tắc an toàn khi gia nhiệt

1. Tuyệt đối không đun cạn: Luôn đảm bảo thể tích chất lỏng bên trong đạt tối thiểu 20% dung tích bình. Việc đun cạn hoàn toàn sẽ tạo ra sự tăng nhiệt độ đột ngột tại đáy bình, phá hủy mạng lưới liên kết thủy tinh Borosilicate.

2. Sử dụng bể truyền nhiệt hoặc heating mantle phù hợp: Tránh gia nhiệt trực tiếp bằng ngọn lửa đèn cồn trừ khi có lưới amiang phân tán nhiệt. Luôn chọn heating mantle ôm sát lấy 2/3 diện tích bề mặt cầu của bình.

3. Không thay đổi nhiệt độ đột ngột: Sau khi kết thúc phản ứng ở 200 °C, hãy để bình nguội tự nhiên xuống dưới 60 °C trước khi tiến hành quy trình rửa hoặc nhúng vào bể đá lạnh.

5.2. Vệ sinh và khử trùng đúng cách

1. Rửa dung môi sơ bộ: Loại bỏ các cặn hữu cơ bám dính bằng dung môi phù hợp (Acetone, Ethanol hoặc Hexane).

2. Làm sạch bằng chất tẩy rửa chuyên dụng: Sử dụng dung dịch tẩy rửa phòng thí nghiệm không ion hóa (như Fluka RBS-25 nồng độ 2% đến 5%) kết hợp với chổi lông mềm. Tuyệt đối không dùng búi sắt hoặc các dụng cụ kim loại sắc nhọn để chà xát làm xước bề mặt bên trong thủy tinh.

3. Tráng nước khử ion (DI Water): Tráng lại tối thiểu 3 lần bằng nước DI để loại bỏ hoàn toàn ion khoáng chất dư thừa trước khi sấy khô ở 105 °C trong tủ sấy tĩnh.

5.3. Cách kiểm tra vết nứt trước khi sử dụng

1. Kiểm tra trực quang bằng nguồn sáng mạnh: Đưa bình cầu lên trước nguồn sáng LED cường độ cao để kiểm tra các vết rạn nứt chân chim hoặc các bóng khí thủy tinh (bị lỗi trong quá trình thổi thủy tinh).

2. Phương pháp khúc xạ ánh sáng: Nhúng bình cầu vào một bể chứa dung dịch có chiết suất tương đương thủy tinh Borosilicate (như hỗn hợp Glycerol và Ethanol tỉ lệ phù hợp). Các vết nứt ẩn sâu trong thành bình sẽ lộ rõ dưới dạng các đường sáng tương phản do hiện tượng khúc xạ ánh sáng tại ranh giới nứt.

3. Xử lý ngay lập tức: Nếu phát hiện bất kỳ vết nứt rạn "hình sao" (star crack) dù là nhỏ nhất, bắt buộc phải loại bỏ bình khỏi chuỗi vận hành đun nhiệt hoặc áp suất chân không để phòng ngừa tai nạn cháy nổ hóa chất.

6. Tiêu chí chọn mua bình cầu đáy tròn chất lượng

Khi mua sắm bình cầu đáy tròn phục vụ cho các tiêu chuẩn kiểm nghiệm khắt khe như ISO 17025 hay cGMP, các đơn vị thu mua (Procurement) cần dựa trên 3 tiêu chí cốt lõi:

• Chứng chỉ xuất xứ và chất lượng rõ ràng (CO/CQ): Sản phẩm phải có nguồn gốc minh bạch từ các nhà sản xuất có hệ thống quản lý chất lượng đạt ISO 9001. Mỗi lô hàng cần đi kèm giấy chứng nhận hiệu chuẩn kích thước cổ nhám và độ dày thành bình.

• Độ nhám của cổ nhám tiêu chuẩn: Các khớp nối nhám phải được mài cơ học đạt độ chính xác cực cao, đảm bảo độ kín khí hoàn hảo mà không cần sử dụng quá nhiều mỡ chân không (vacuum grease), ngăn ngừa nguy cơ nhiễm bẩn mẫu phân tích.

• Thương hiệu uy tín bảo chứng: Các thương hiệu lâu đời như Duran (Schott - Đức), Isolab (Đức) hay Supertek (Ấn Độ) là những cái tên bảo chứng tốt nhất cho chất lượng vật liệu thủy tinh Borosilicate 3.3 tinh khiết, không lẫn tạp chất bọt khí.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Giải pháp tối ưu hóa ngân sách vật tư thủy tinh tại Labee

Tại thị trường Việt Nam, Labee tự hào là đối tác chiến lược cung cấp các dòng sản phẩm dụng cụ thủy tinh thí nghiệm chính hãng. Chúng tôi thấu hiểu những bài toán cân đối ngân sách vận hành đầy áp lực của các Lab Manager và phòng Thu mua.

Bên cạnh dòng sản phẩm cao cấp Duran đạt chuẩn khắt khe bậc nhất của Đức, Labee thiết lập một lối đi thông minh cho khách hàng bằng việc phân phối dòng sản phẩm từ Supertek (Ấn Độ) - thương hiệu dụng cụ thủy tinh có hơn 80 năm kinh nghiệm xuất khẩu toàn cầu và Isolab (Đức).

• Tối ưu hóa ngân sách từ 30% đến 40%: Các dòng bình cầu đáy tròn Class A từ Supertek đạt chuẩn kiểm định ASTM E1403 và ISO 4797 một cách nghiêm ngặt, sở hữu cùng hệ số giãn nở nhiệt 3.3 và độ bền cơ học tương đương các thương hiệu xa xỉ, nhưng mức giá đầu tư lại vô cùng cạnh tranh. Điều này giúp các phòng Lab nghiên cứu thường quy hoặc phòng thí nghiệm dịch vụ ISO 17025 tiết kiệm hàng trăm triệu đồng chi phí hao mòn vật tư mỗi năm.

• Cam kết pháp lý vững chắc: 100% sản phẩm bình cầu đáy tròn do Labee phân phối đều đầy đủ chứng từ CO/CQ chính ngạch, hóa đơn tài chính minh bạch và sẵn sàng cung cấp tài liệu kỹ thuật, hướng dẫn an toàn cho quy trình thẩm định PTN của bạn.

• Hỗ trợ kỹ thuật JIT (Just-In-Time): Với hệ thống kho hàng chiến lược tại TP.HCM và Long An, Labee cam kết giao hàng hỏa tốc trong vòng 24 - 48 giờ. Đội ngũ kỹ sư hóa học của chúng tôi luôn túc trực 24/7 để tư vấn trực tuyến về cách phối hợp kích thước cổ nhám (như việc chuyển đổi từ cổ nhám 24/29 sang 29/32) sao cho tương thích hoàn hảo với hệ thống máy móc sẵn có của bạn.

8. Câu hỏi thường gặp (FAQ)

Q1: Bình cầu đáy tròn thủy tinh Borosilicate 3.3 có dùng được trong lò vi sóng phòng thí nghiệm (Laboratory Microwave) không?

• Trả lời từ kỹ sư Labee: Có thể sử dụng được. Thủy tinh Borosilicate 3.3 trơ về mặt điện từ trường nên không hấp thụ bức xạ vi sóng, cho phép sóng đi xuyên qua để đốt nóng trực tiếp dung môi phân cực bên trong. Tuy nhiên, tuyệt đối không được đưa các bình có khớp nối nhám dính mỡ chân không kim loại hoặc bình cầu có gắn các cảm biến nhiệt độ bằng kim loại vào lò vi sóng để tránh hiện tượng phóng tia lửa điện gây cháy nổ.

Q2: Làm thế nào để tháo một khớp nối cổ nhám của bình cầu đáy tròn bị kẹt cứng (frozen joint) sau phản ứng đun nhiệt cao mà không làm vỡ bình?

• Trả lời từ kỹ sư Labee: Bạn hãy thực hiện theo 3 bước an toàn sau:

  1. Phương pháp sốc nhiệt: Dùng máy khò nhiệt thổi khí nóng (khoảng 100 °C - 150 °C) xoay đều xung quanh phần cổ nhám ngoài trong vòng 15 giây để phần thủy tinh bên ngoài giãn nở nhiệt trước, sau đó nhẹ nhàng lay và rút cổ trong ra.

  2. Sử dụng dung môi thẩm thấu: Nhỏ vài giọt dung môi có sức căng bề mặt thấp như Ethyl Acetate hoặc cồn Isopropyl (IPA) vào khe hở khớp nối nhám bị kẹt, để yên trong 10 phút để dung môi tự thấm vào và hòa tan lượng mỡ silicone bị polymer hóa cứng.

  3. Gõ nhẹ cơ học: Đeo găng tay bảo hộ dày, dùng một thanh gỗ hoặc nhựa mềm gõ nhẹ, đều xung quanh khớp nối để tạo ra các rung động nhỏ phá vỡ liên kết kẹt cứng. Tuyệt đối không dùng búa sắt hoặc lực vặn quá mạnh để tránh vỡ nứt thủy tinh gây sát thương.

Q3: Tại sao áp suất chân không tối đa trong hệ thống chưng cất sử dụng bình cầu đáy tròn nhiều cổ thường bị sụt giảm, và cách khắc phục triệt để là gì?

• Trả lời từ kỹ sư Labee: Sự sụt giảm chân không (leakage) ở bình cầu nhiều cổ thường xuất phát từ sự không tương thích vi mô tại các bề mặt tiếp xúc cổ nhám phụ. Để khắc phục:

  1. Luôn sử dụng vòng đệm PTFE hoặc bôi một màng cực mỏng mỡ chân không chịu nhiệt cao chuyên dụng (như Dow Corning High-Vacuum Grease) lên 1/3 phía trên của phần nhám trống (không bôi hết để tránh mỡ tràn vào lòng phản ứng).

  2. Sử dụng kẹp nhựa POM (Keck Clips) hoặc kẹp kim loại để khóa chặt tất cả các khớp nối nhám phụ lại, triệt tiêu lực đẩy ngược từ áp suất khí quyển bên ngoài.

Tài liệu tham khảo (References)

• ISO 3819: Laboratory glassware — Beakers. https://www.iso.org/standard/32501.html
• ASTM E1403: Standard Specification for Glass Boiling Flasks. https://www.astm.org/e1403.html
• ISO 4797: Laboratory glassware — Flasks with conical ground joints. https://www.iso.org/standard/12666.html
• ISO 719: Glass — Hydrolytic resistance of glass grains at 98 °C — Method of test and classification. https://www.iso.org/standard/19209.html
