Bình cầu thủy tinh là gì? Phân loại, Cách chọn mua & Lưu ý an toàn trong phòng thí nghiệm

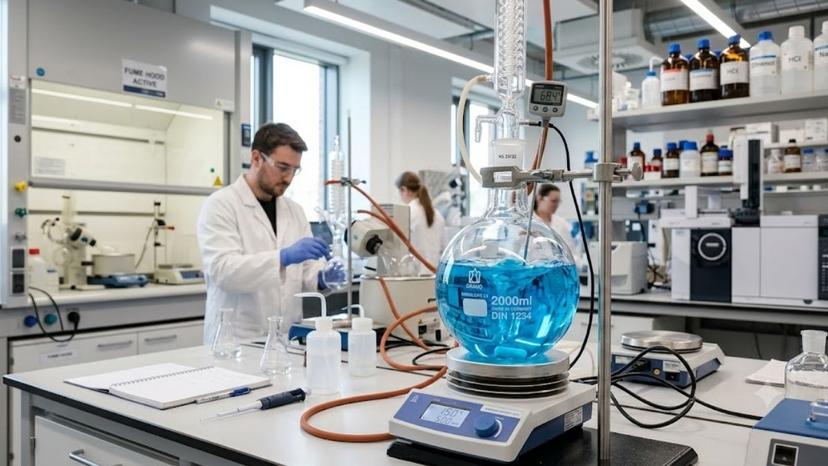

Bình cầu thủy tinh là dụng cụ thí nghiệm chế tạo từ thủy tinh Borosilicate 3.3 chịu nhiệt đến 500 °C và sốc nhiệt 250 °C, chuyên dùng cho quá trình đun nóng, chưng cất và phản ứng hóa học. Sản phẩm gồm hai nhóm đáy bằng và đáy tròn, được chuẩn hóa kích thước cổ khớp nối nhám theo tiêu chuẩn ISO 1773 và ISO 4797.

1. Bình cầu thủy tinh là gì? Định nghĩa kỹ thuật chuẩn

Bình cầu thủy tinh (boiling flask/round-bottom flask) là dụng cụ thủy tinh rỗng, có thân hình cầu và cổ hình trụ kéo dài, được thiết kế chuyên biệt để chứa đựng, đun nóng và thực hiện các phản ứng pha lỏng trong nghiên cứu hóa học, sinh học và dược phẩm.

Vật liệu tiêu chuẩn cấu tạo nên bình cầu chất lượng cao là thủy tinh Borosilicate 3.3 (chứa khoảng 81% SiO₂ và 13% B₂O₃). Nhờ hệ số giãn nở nhiệt tuyến tính cực thấp (chỉ 3.3 × 10⁻⁶ K⁻¹), bình có khả năng kháng hóa chất vượt trội đối với hầu hết các dung dịch acid, kiềm loãng và dung môi hữu cơ. Tiêu chuẩn quốc tế ASTM E1403 quy định rất khắt khe về độ ổn định vật lý của loại thủy tinh này, đảm bảo bình không giải phóng các ion tạp chất vào mẫu phân tích trong suốt quá trình gia nhiệt kéo dài.

2. Đặc điểm cấu tạo và tiêu chuẩn kỹ thuật của bình cầu

Về mặt kỹ thuật, một bình cầu thủy tinh tiêu chuẩn phải đạt được sự đồng nhất tuyệt đối về độ dày thành bình. Độ dày thành bình dao động từ 1.5 mm đối với dung tích nhỏ (50 mL) đến hơn 3.0 mm đối với các dung tích lớn (5000 mL trở lên). Độ đồng đều này giúp triệt tiêu hiện tượng ứng suất nhiệt cục bộ, nguyên nhân hàng đầu gây nứt vỡ khi tiếp xúc trực tiếp với nguồn nhiệt lớn.

Các thông số giới hạn vật lý của bình cầu thủy tinh Borosilicate 3.3 tiêu chuẩn bao gồm:

• Nhiệt độ biến dạng (Annealing Point): Khoảng 560 °C.

• Nhiệt độ làm việc an toàn ngắn hạn: Tối đa 500 °C.

• Khả năng chịu sốc nhiệt (ΔT): Lên tới 250 °C (nghĩa là bình đang ở nhiệt độ 270 °C có thể tiếp xúc trực tiếp với nước ở nhiệt độ 20 °C mà không nứt vỡ).

• Khả năng chịu áp suất âm: Đạt mức chân không sâu lên tới 10⁻³ mbar khi kết hợp với khớp nhám mài tiêu chuẩn.

Quy trình thiết kế và sản xuất dòng dụng cụ này tuân thủ nghiêm ngặt hai tiêu chuẩn quốc tế:

• ISO 1773: Quy định thông số kích thước cho các loại bình cầu cổ trơn, vành phẳng.

• ISO 4797: Quy định kỹ thuật cho bình cầu thủy tinh kết hợp khớp nối nhám mài (ground-glass joints) dùng cho lắp ráp hệ thống phản ứng kín.

"Kỹ sư trưởng phòng thử nghiệm Labee nhận định: 'Việc lựa chọn độ dày thành bình đồng đều theo tiêu chuẩn ISO 1773 là yếu tố quyết định để tránh nứt vỡ cục bộ dưới ứng suất nhiệt của các phản ứng chưng cất hồi lưu kéo dài.'"

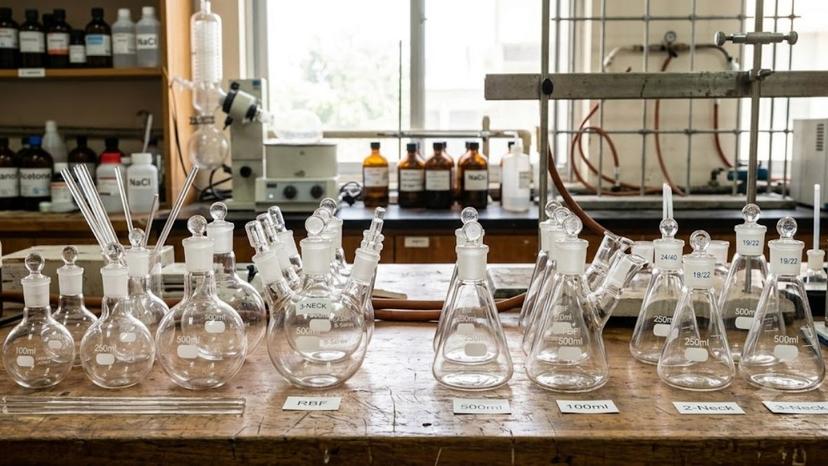

3. Phân loại bình cầu thủy tinh phổ biến trong phòng thí nghiệm

Để phục vụ các mục đích vận hành khác nhau từ lưu trữ tĩnh đến các hệ thống phản ứng động lực học cao, bình cầu được thiết kế tối ưu hóa theo hai tiêu chí cốt lõi: hình dáng đáy và cấu tạo cổ.

3.1. Phân loại theo hình dáng đáy (Đáy tròn vs Đáy bằng)

Sự khác biệt về biên dạng đáy dẫn đến những đặc tính vật lý và phạm vi ứng dụng hoàn toàn khác nhau giữa hai dòng sản phẩm này.

3.2. Phân loại theo cấu tạo cổ (Cổ đơn, đa cổ, cổ nhám)

Bình cầu cổ trơn (Plain Neck): Miệng bình có vành phẳng gia cố, thường dùng nút cao su hoặc nút silicone để bịt kín. Thích hợp cho các thao tác đơn giản, đun nóng không yêu cầu thu hồi dung môi.

Bình cầu cổ nhám mài (Interchangeable Joint Flask): Cổ bình được mài nhám cơ học với độ nhám siêu mịn theo tiêu chuẩn DIN 12242. Kích thước khớp nhám phổ biến nhất trong phòng lab là 14/23, 19/26, 24/29 và 29/32 (trong đó số đầu là đường kính ngoài của phần nhám lớn nhất tính bằng mm, số sau là chiều dài đoạn mài nhám tính bằng mm).

Bình cầu đa cổ (Multi-neck Flask): Thiết kế từ 2 cổ, 3 cổ đến 4 cổ nhám. Cấu trúc này cho phép tích hợp đồng thời nhiều thiết bị ngoại vi vào bình phản ứng: một cổ nối với bộ sinh hàn hồi lưu, một cổ dùng cho phễu nhỏ giọt bù hóa chất, cổ còn lại để lắp đầu đo nhiệt độ hoặc bộ khuấy cơ.

4. Ứng dụng thực tế của bình cầu trong hóa học và sinh học

Bình cầu thủy tinh là mắt xích không thể thiếu trong các hệ thống lắp ráp thí nghiệm phức tạp nhờ cấu trúc chịu lực và chịu nhiệt ưu việt:

1. Chưng cất hồi lưu (Reflux Distillation): Dung môi lỏng trong bình cầu đáy tròn được gia nhiệt hóa hơi liên tục, đi lên bộ sinh hàn (condenser) để ngưng tụ rồi chảy ngược lại bình phản ứng. Quá trình này giúp duy trì nhiệt độ phản ứng ở điểm sôi của dung môi trong thời gian dài mà không bị thất thoát thể tích mẫu.

2. Cô quay chân không (Rotary Evaporation): Trong các máy cô quay, bình cầu (hoặc bình hình quả lê chuyên dụng) chứa dung dịch cần cô đặc được quay tròn liên tục trong bể điều nhiệt. Lực ly tâm kết hợp áp suất âm giúp dung môi bay hơi nhanh chóng ở nhiệt độ thấp, bảo vệ các hợp chất nhạy cảm với nhiệt.

3. Phản ứng tổng hợp hữu cơ: Các dòng bình 3 cổ, 4 cổ đáy tròn đóng vai trò là buồng phản ứng đa năng, đáp ứng các yêu cầu nghiêm ngặt về kiểm soát lưu lượng chất phản ứng đầu vào và nhiệt độ thực tế của hỗn hợp lỏng bên trong.

5. Hướng dẫn sử dụng và bảo quan bình cầu thủy tinh an toàn

Quy trình thao tác chuẩn (SOP) gia nhiệt bình cầu:

1. Kiểm tra ngoại quan: Trước khi sử dụng, cần soi bình dưới ánh sáng mạnh để phát hiện các vết rạn nứt li ti, vết xước sâu hay bọt khí bong bóng trong thành thủy tinh. Tuyệt đối không gia nhiệt các bình cầu có khuyết tật vật lý.

2. Lắp ráp giá đỡ: Sử dụng kẹp ba ngón có bọc đệm cao su chịu nhiệt để kẹp chặt cổ bình cầu. Vị trí kẹp tối ưu là ngay sát dưới vành cổ nhám để phân bổ trọng lực đều.

3. Lựa chọn nguồn nhiệt thích hợp: Đối với bình cầu đáy tròn, bắt buộc sử dụng bếp đun bình cầu (heating mantle) có kích thước ôm khít hoặc sử dụng bể dầu/bể cát điều nhiệt. Không đun trực tiếp đáy tròn bằng ngọn lửa trần của đèn cồn vì sẽ gây ra hiện tượng quá nhiệt cục bộ dẫn đến nứt đáy.

4. Kiểm soát tốc độ gia nhiệt: Điều chỉnh công suất nguồn nhiệt để tốc độ tăng nhiệt không vượt quá 10 °C/phút. Giới hạn gia nhiệt an toàn tối đa cho phép là 500 °C.

5. Làm nguội tự nhiên: Sau khi kết thúc phản ứng, tắt nguồn nhiệt và để bình nguội tự nhiên trên giá đỡ cho đến khi nhiệt độ giảm xuống dưới 50 °C mới tiến hành tháo dỡ. Không nhúng bình đang nóng vào nước lạnh hoặc đặt lên bề mặt kim loại lạnh.

Khắc phục sự cố thường gặp (Troubleshooting):

• Khớp nhám bị kẹt cứng (Seized Joints): Không dùng lực mạnh để vặn vì sẽ làm gãy cổ bình. Hãy nhỏ một vài giọt dung môi phân cực thích hợp (như glycerol hoặc ethanol) vào kẽ khớp, hoặc sử dụng máy khò nhiệt thổi khí ấm đều xung quanh vành cổ ngoài để lớp thủy tinh ngoài giãn nở trước khi rút nhẹ khớp nhám ra.

• Đóng cặn carbon/nhựa polyme khó rửa: Ngâm bình cầu trong bể dung dịch kiềm tẩm (NaOH pha trong hỗn hợp Ethanol/Nước) trong thời gian tối đa 30 phút để bẻ gãy liên kết hữu cơ bám dính, sau đó rửa lại bằng chổi lông mềm chuyên dụng và nước cất.

6. Kinh nghiệm chọn mua bình cầu thủy tinh chất lượng

Để đảm bảo hiệu suất vận hành và an toàn tối đa cho nhân viên phòng thí nghiệm, quy trình mua sắm bình cầu cần căn cứ trên các tiêu chí kỹ thuật rõ ràng:

1. Xác thực chất lượng vật liệu: Sản phẩm phải có logo thương hiệu chính hãng in chìm sắc nét bằng men trắng hoặc men xanh chịu nhiệt, đi kèm ký hiệu chỉ rõ cấp thủy tinh "Borosilicate 3.3" hoặc "ISO 1773/ISO 4797".

2. Quan sát độ hoàn thiện bề mặt: Bề mặt thủy tinh phải trong suốt, không có gợn sóng hay bọt khí bên trong thành bình. Độ nhám mài ở phần cổ phải mịn màng, đồng đều về độ mờ, không bị sứt mẻ li ti ở các mép.

3. Độ tương thích kích thước: Chọn dung tích bình (phổ biến từ 50 mL đến 10000 mL) và cỡ khớp nhám phù hợp với các thiết bị ngoại vi sẵn có (như sinh hàn hồi lưu, phễu nhỏ giọt) để tránh lãng phí ngân sách mua bộ chuyển đổi (adapter).

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Giải pháp bình cầu thủy tinh thông minh tại Labee

Tại thị trường Việt Nam, các dòng sản phẩm bình cầu thủy tinh cao cấp xuất xứ châu Âu có chất lượng rất tốt nhưng thường đi kèm mức chi phí đầu tư ban đầu cao và thời gian nhập hàng kéo dài từ 4 đến 8 tuần, gây gián đoạn cho kế hoạch vận hành của các Lab Manager và bộ phận thu mua (Procurement).

Nhằm giải quyết triệt để bài toán này, đội ngũ Labee mang đến giải pháp thay thế thông minh thông qua việc phân phối chính ngạch dòng sản phẩm dụng cụ thủy tinh từ hai thương hiệu đối tác chiến lược: Supertek (Ấn Độ) và Isolab (Đức/Thổ Nhĩ Kỳ).

Cả hai hãng sản xuất này đều sử dụng nguồn nguyên liệu thủy tinh Borosilicate 3.3 đạt chuẩn quốc tế nghiêm ngặt, đáp ứng hoàn hảo các tiêu chuẩn ASTM E1403 và ISO 4797 về độ bền cơ lý, khả năng kháng hóa chất và độ chính xác của khớp nhám mài. Giải pháp thay thế thông minh này giúp các phòng thí nghiệm tối ưu hóa từ 30% đến 40% ngân sách vận hành thực tế mà vẫn đảm bảo độ tin cậy tuyệt đối cho kết quả thử nghiệm QA/QC và R&D.

Để nhận hỗ trợ thông tin kỹ thuật, quý khách hàng có thể liên hệ trực tiếp với Labee để được cung cấp miễn phí các bộ tài liệu đặc tính vật lý, hồ sơ chất lượng COA của từng lô hàng, hoặc nhận tư vấn chuyên sâu về các giải pháp thiết kế hệ thống thủy tinh phản ứng tùy chỉnh từ đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi.

8. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Tại sao không nên sử dụng bình cầu đáy bằng cho các phản ứng áp suất âm (chân không) sâu? Trả lời: Bình cầu đáy phẳng có vùng chuyển tiếp góc cạnh giữa phần đáy phẳng và thân cong hình cầu. Đây là nơi tập trung ứng suất cơ học rất lớn. Khi rút chân không sâu (áp suất dưới 10⁻³ mbar), chênh lệch áp suất cực lớn giữa bên trong và bên ngoài bình dễ gây ra hiện tượng bóp méo không đều và nổ vỡ hướng tâm (implosion). Bình đáy tròn với cấu trúc bán cầu đối xứng hoàn hảo giúp phân bổ lực nén đều 360 độ, là lựa chọn bắt buộc để đảm bảo an toàn trong môi trường chân không.

Câu hỏi 2: Định dạng ký hiệu khớp nhám 24/29 và 29/32 trên cổ bình cầu có ý nghĩa kỹ thuật gì khi ghép nối thiết bị? Trả lời: Đây là kích cỡ khớp nối mài nhám tiêu chuẩn quốc tế theo DIN 12242. Số đầu tiên biểu thị đường kính ngoài của phần rộng nhất của khớp mài nhám (24 mm hoặc 29 mm), số thứ hai biểu thị chiều dài của đoạn nhám (29 mm hoặc 32 mm). Độ dốc khớp được chuẩn hóa là 1:10 để đảm bảo độ kín khí tuyệt đối khi kết hợp với mỡ bôi trơn chân không chịu nhiệt.

Câu hỏi 3: Khi nào cần sử dụng bình cầu đa cổ (multi-neck) thay vì bình cầu cổ đơn trong tổng hợp hữu cơ? Trả lời: Bình đa cổ được sử dụng khi phản ứng yêu cầu đồng thời nhiều thao tác kỹ thuật cùng lúc mà không làm mất kín hệ thống. Ví dụ: Cổ trung tâm lắp bộ khuấy cơ hoặc sinh hàn hồi lưu; các cổ bên dùng để gắn phễu nhỏ giọt bù hóa chất, cắm đầu đo nhiệt độ PT100 kiểm soát phản ứng tỏa nhiệt, hoặc sục khí trơ (Nitơ/Argon) nhằm bảo vệ phản ứng nhạy oxy.

Danh mục Tài liệu tham khảo (References)

• ISO 1773:1997 - Laboratory glassware -- Boiling flasks with narrow neck. https://www.iso.org/standard/19271.html
• ISO 4797:2015 - Laboratory glassware -- Boiling flasks with conical ground joints. https://www.iso.org/standard/12666.html
• ASTM E1403-97(2020) - Standard Specification for Laboratory Glass Boiling Flasks. https://www.astm.org/e1403-97r20.html
• DIN 12242 - Joints for laboratory glassware; interchangeable ground joints. https://www.beuth.de/en/standard/din-12242
