Bình cầu thủy tinh là gì? Phân loại, ứng dụng và lưu ý an toàn trong phòng thí nghiệm

Bình cầu thủy tinh là dụng cụ thí nghiệm chuyên dụng bằng thủy tinh Borosilicate 3.3 chịu nhiệt, dùng cho các phản ứng hóa học, chưng cất và đun hoàn lưu ở nhiệt độ lên đến 500 °C. Với thiết kế tối ưu hóa sự phân bổ nhiệt và chịu áp suất, bình cầu đảm bảo an toàn và độ chính xác cao trong nghiên cứu.

1. Bình cầu là gì? Tổng quan về dụng cụ thủy tinh phòng thí nghiệm

Trong các quy trình phân tích và tổng hợp hóa học, bình cầu thủy tinh đóng vai trò là buồng phản ứng cốt lõi. Đây là dụng cụ có thân phình to hình cầu và cổ hẹp kéo dài, được thiết kế đặc thù để chứa mẫu lỏng, thực hiện các phản ứng nhiệt độ cao, hoặc quá trình chuyển pha vật chất như chưng cất, cô quay chân không và đun hoàn lưu.

Sự phát triển của kỹ thuật chế tạo thủy tinh hiện đại đã chuẩn hóa thiết kế bình cầu theo tiêu chuẩn quốc tế ISO 1773 (đối với bình cổ thẳng) và DIN ISO 4797 (đối với bình cổ mài nhám). Khác với các loại cốc đong (beaker) hay bình tam giác (erlenmeyer) chủ yếu dùng để pha chế hoặc định lượng ở điều kiện thường, cấu trúc hình cầu hoàn hảo của loại bình này mang lại những đặc tính cơ học và nhiệt học ưu việt, đáp ứng các tiêu chuẩn khắt khe trong phòng thí nghiệm hóa dược, kiểm nghiệm thực phẩm và quan trắc môi trường.

2. Đặc điểm cấu tạo và vật liệu chế tạo bình cầu

Hiệu suất vận hành và độ an toàn của bình cầu phụ thuộc trực tiếp vào đặc tính vật lý của vật liệu chế tạo. Thủy tinh Borosilicate 3.3 là tiêu chuẩn bắt buộc cho các dòng bình cầu chất lượng cao nhờ cấu trúc hóa học đặc thù, bao gồm khoảng 81% Silicon Dioxide (SiO₂), 13% Boron Trioxide (B₂O₃) và 6% các oxide kim loại khác (Na₂O, Al₂O₃).

Sự hiện diện của nguyên tố Boron làm giảm đáng kể hệ số giãn nở nhiệt tuyến tính của thủy tinh xuống mức cực thấp: 3.3 × 10⁻⁶ K⁻¹ tại dải nhiệt độ từ 20 °C đến 300 °C. Nhờ đó, vật liệu này sở hữu những thông số kỹ thuật ấn tượng:

• Khối lượng riêng: 2.23 g/cm³ ở 20 °C.

• Giới hạn chịu sốc nhiệt đột ngột (độ bền sốc nhiệt): ΔT = 120 °C.

• Nhiệt độ hóa mềm (Softening point): 820 °C.

• Nhiệt độ ủ (Annealing point): 560 °C.

• Nhiệt độ biến dạng (Strain point): 515 °C.

Về mặt hóa học, thủy tinh Borosilicate 3.3 đạt chứng nhận Kháng Acid Cấp 1 (theo tiêu chuẩn DIN 12116) và Kháng Kiềm Cấp 2 (theo tiêu chuẩn DIN ISO 695). Vật liệu trơ hoàn toàn với hầu hết các dung môi hữu cơ, acid mạnh và chất oxy hóa ở nhiệt độ cao, ngăn chặn tuyệt đối sự nhiễm tạp chất từ vỏ bình vào mẫu phân tích.

2.1. Tại sao thiết kế hình cầu lại quan trọng?

Thiết kế hình cầu không phải là sự lựa chọn ngẫu nhiên mà dựa trên các nguyên lý vật lý chất lỏng và truyền nhiệt. Cấu trúc đối xứng tâm của hình cầu mang lại hai ưu thế kỹ thuật vượt trội:

1. Phân bổ nhiệt lượng đồng đều: Khi tiếp xúc với nguồn nhiệt (như bể dầu hoặc bếp điện bình cầu), nhiệt lượng truyền từ thành bình vào chất lỏng bên trong theo các đường pháp tuyến đồng tâm. Hiện tượng này loại bỏ hoàn toàn các "điểm nóng cục bộ" (hot spots) – nguyên nhân chính gây ra hiện tượng sôi bùng đột ngột (bumping) hoặc gây nứt vỡ thủy tinh do ứng suất nhiệt không đồng đều.

2. Khả năng chịu áp suất vượt trội: Theo định luật Laplace, ứng suất cơ học phân bổ trên thành của một vật thể rỗng dưới tác dụng của áp suất trong hoặc ngoài được tính theo công thức:

   σ = (P × r) / (2 × t)

   (Trong đó: σ là ứng suất thành, P là áp suất, r là bán kính hình cầu, t là độ dày thành bình).

   Hình cầu là cấu trúc hình học tối ưu nhất giúp triệt tiêu các điểm tập trung ứng suất (stress concentration points). Nhờ đó, bình cầu đáy tròn có khả năng chịu được áp suất chân không cực cao (xuống tới mức 10⁻³ mbar) mà không bị móp méo hay phát nổ (implosion), bảo vệ an toàn cho cả hệ thống cô quay chân không.

2.2. Các loại thủy tinh phổ biến (Duran, Schott, Isolab)

Trên thị trường thiết bị khoa học, các thương hiệu danh tiếng như Duran (DWK Life Sciences - Đức), Schott (Đức) và Isolab (Đức) là những tiêu chuẩn bảo chứng cho chất lượng thủy tinh Borosilicate 3.3 đạt chuẩn ISO 3585.

Quy trình thổi và định hình thủy tinh của các hãng này được kiểm soát nghiêm ngặt bằng máy tính, đảm bảo độ dày thành bình đồng nhất tại mọi vị trí (dung sai độ dày thành bình dưới ±5%). Điều này cực kỳ quan trọng vì nếu thành bình có chỗ dày chỗ mỏng, sự chênh lệch tốc độ truyền nhiệt giữa các vùng sẽ tạo ra ứng suất nội cơ học khổng lồ khi đun nóng, dẫn đến vỡ bình mà không cần tác động ngoại lực.

3. Phân loại bình cầu: Cách chọn đúng loại cho từng thí nghiệm

Việc lựa chọn kiểu dáng đáy và thiết kế cổ bình ảnh hưởng trực tiếp đến hiệu suất phản ứng và cấu hình lắp ráp thiết bị.

3.1. Bình cầu đáy tròn (Round Bottom Flask)

Đây là dòng bình cầu kinh điển nhất, ký hiệu quốc tế là RBF. Bình cầu đáy tròn được sử dụng chủ yếu cho các ứng dụng cần gia nhiệt trực tiếp và liên tục:

• Ứng dụng: Chưng cất phân đoạn, đun hoàn lưu (reflux) để tổng hợp chất hữu cơ, bay hơi dung môi bằng máy cô quay chân không (Rotary Evaporator).

• Yêu cầu vận hành: Không thể tự đứng trên mặt phẳng. Bắt buộc phải sử dụng vòng đỡ bằng cao su/silicone, kẹp vạn năng trên giá đỡ sắt, hoặc đặt trực tiếp vào lòng bếp đun bình cầu chuyên dụng.

3.2. Bình cầu đáy bằng (Flat Bottom Flask)

Bình cầu đáy bằng có phần đáy được ép phẳng một phần nhỏ, tạo diện tích tiếp xúc đủ để bình tự đứng vững trên các bề mặt nằm ngang:

• Ứng dụng: Pha chế dung dịch mẫu, lưu trữ hóa chất tạm thời, hoặc thực hiện các phản ứng nhẹ nhàng ở nhiệt độ phòng hoặc nhiệt độ thấp.

• Hạn chế kỹ thuật: Phần tiếp giáp giữa đáy phẳng và thành cong là vùng tập trung ứng suất nhiệt và cơ học cao. Do đó, dòng bình này không được khuyến cáo dùng cho các phản ứng gia nhiệt mạnh, đun trực tiếp trên ngọn lửa trần hoặc ứng dụng chân không sâu vì nguy cơ nứt vỡ rất cao.

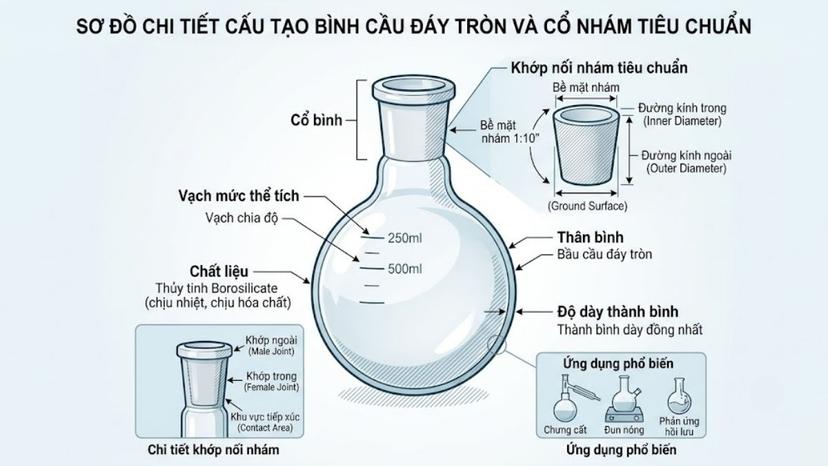

3.3. Phân biệt theo cổ bình: Cổ mài (Ground Joint) và cổ trơn

Kiểu dáng cổ bình quyết định cách thức kết nối với các module khác trong hệ thống thí nghiệm:

• Bình cổ trơn (Plain Neck): Cổ bình nhẵn phẳng, thường được bịt kín bằng nút cao su hoặc nút silicone. Loại này chủ yếu dùng cho các phản ứng đơn giản, không yêu cầu độ kín khí tuyệt đối hoặc không làm việc với các dung môi ăn mòn nút cao su.

• Bình cổ mài nhám (Ground Glass Joint): Cổ bình được gia công mài nhám chuẩn xác theo độ dốc hình côn tiêu chuẩn 1:10 (theo tiêu chuẩn ISO 383). Các kích thước khớp mài nhám phổ biến bao gồm NS 14/23, NS 19/26, NS 24/29, NS 29/32.

  Giải nghĩa thông số: Đối với khớp NS 29/32, số "29" biểu thị đường kính ngoài của phần nhám lớn nhất (đơn vị mm), và số "32" biểu thị chiều dài vùng mài nhám (đơn vị mm). Việc sử dụng cổ mài nhám giúp kết nối trực tiếp thủy tinh - thủy tinh với sinh hàn, phễu nhỏ giọt tạo thành một hệ thống kín hoàn hảo mà không cần chất đệm polymer, chống rò rỉ hơi hóa chất độc hại hiệu quả.

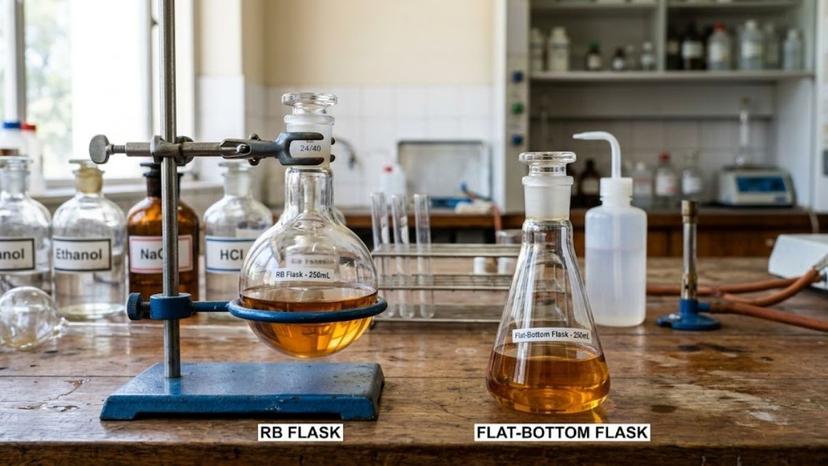

4. Bảng so sánh nhanh: Bình cầu đáy tròn vs Bình cầu đáy bằng

5. Hướng dẫn sử dụng và bảo quản bình cầu an toàn

Để kéo dài tuổi thọ dụng cụ và bảo vệ an toàn cho kỹ thuật viên phòng lab, quy trình vận hành bình cầu phải tuân thủ nghiêm ngặt các nguyên tắc vật lý trị liệu thủy tinh.

"Trong các phản ứng tổng hợp hữu cơ ở nhiệt độ cao, việc kiểm tra vết nứt vi mô trên bề mặt bình cầu bằng kính lúp trước khi gia nhiệt là bắt buộc để ngăn ngừa nguy cơ nứt vỡ do sốc nhiệt hoặc nổ áp suất chân không."

— Trích phát biểu của Kỹ sư trưởng bộ phận QA/QC tại Labee Việt Nam.

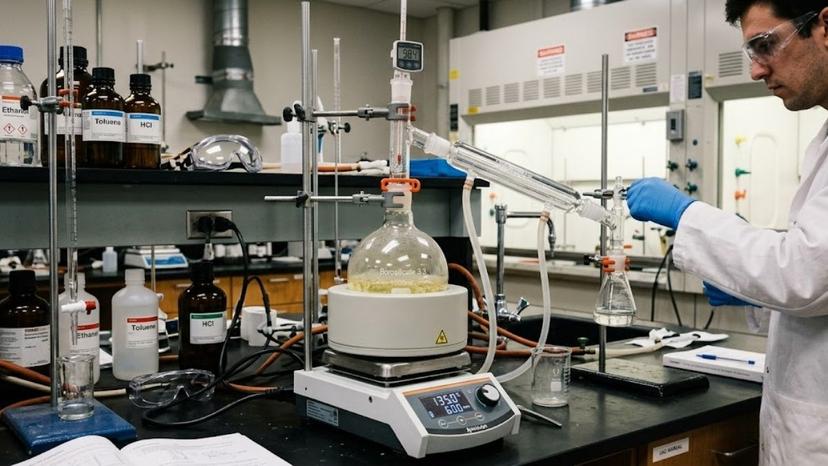

5.1. Quy tắc an toàn khi gia nhiệt với bình cầu

Dưới đây là quy trình thao tác chuẩn (SOP) khi thực hiện phản ứng gia nhiệt với bình cầu thủy tinh Borosilicate 3.3:

1. Kiểm tra khuyết tật cơ học: Trước khi sử dụng, cần soi bình cầu dưới ánh sáng mạnh để phát hiện các vết trầy xước sâu, vết nứt hình sao hoặc bọt khí lớn trong thành thủy tinh. Tuyệt đối không sử dụng các bình đã có khuyết tật này cho các phản ứng gia nhiệt hoặc chân không.

2. Kiểm soát tốc độ gia nhiệt: Không tăng nhiệt độ quá nhanh. Tốc độ tăng nhiệt tối ưu nên duy trì dưới 10 °C/phút. Khi đun trên bếp điện phẳng, luôn sử dụng lưới amiăng hoặc tấm tản nhiệt để phân phối nhiệt.

3. Sử dụng bể ổn nhiệt thích hợp: Đối với các phản ứng trên 100 °C, khuyến khích sử dụng bể dầu silicone chuyên dụng thay vì đun trực tiếp bằng ngọn lửa đèn cồn để đảm bảo toàn bộ bề mặt cong của bình cầu được tiếp xúc với môi trường truyền nhiệt đồng đều.

4. Không đun khô hệ thống: Luôn đảm bảo lượng chất lỏng bên trong bình tối thiểu đạt 10% và tối đa không vượt quá 60% thể tích toàn phần của bình để tránh hiện tượng quá nhiệt thành bình hoặc trào bùng chất lỏng lên phần cổ.

5. Hạ nhiệt tự nhiên: Sau khi kết thúc phản ứng, hãy để bình nguội tự nhiên trong không khí đến dưới 60 °C trước khi đưa vào bồn rửa. Sốc nhiệt đột ngột vượt quá giới hạn ΔT = 120 °C (ví dụ xả nước lạnh vào bình đang nóng) sẽ phá hủy cấu trúc thủy tinh ngay lập tức.

5.2. Vệ sinh và bảo quản dụng cụ thủy tinh

• Hóa chất vệ sinh: Sử dụng dung dịch tẩy rửa phòng thí nghiệm chuyên dụng (như Fluka RBS-25 pha loãng) hoặc các dung môi phù hợp (acetone, ethanol) để hòa tan cặn hữu cơ bám dính.

• Dụng cụ cọ rửa: Sử dụng chổi cọ mềm bằng nylon. Tuyệt đối không dùng bùi nhùi kim loại hoặc các dụng cụ sắc nhọn vì chúng sẽ tạo ra các vết xước vi mô trên thành bình – đây chính là các điểm yếu vật lý sẽ nứt vỡ khi chịu áp suất lớn ở các thí nghiệm sau.

• Sấy khô và lưu trữ: Sấy khô bình trong tủ sấy chuyên dụng ở nhiệt độ 105 °C đến 120 °C. Bảo quản bình trên các giá treo chuyên dụng hoặc trong ngăn kéo lót thảm cao su chống lăn, tránh va đập trực tiếp giữa các dụng cụ thủy tinh với nhau.

6. Mua bình cầu thủy tinh chính hãng tại Labee

Bên cạnh các đơn vị phân phối dụng cụ thí nghiệm truyền thống trên thị trường như VIETCHEM – vốn mạnh về các dòng sản phẩm hóa chất công nghiệp và dụng cụ thủy tinh nhập khẩu châu Âu – các đơn vị quản lý phòng Lab ngày nay đang hướng đến những giải pháp cung ứng hiện đại, tối ưu hóa cả về mặt chi phí vận hành lẫn tốc độ phản hồi kỹ thuật.

6.1. Tại KHÔNG GIAN KHOA HỌC HIỆN ĐẠI: Giải pháp thay thế thông minh từ Labee

Nhằm giải quyết triệt để bài toán ngân sách cho các phòng thí nghiệm R&D và khối trường học, Labee mang đến giải pháp thay thế vượt trội thông qua hệ sinh thái sản phẩm dụng cụ thủy tinh chính hãng từ Supertek (Ấn Độ) – thương hiệu có lịch sử hơn 80 năm kinh nghiệm xuất khẩu đến 80 quốc gia.

Sản phẩm bình cầu thủy tinh Supertek do Labee phân phối trực tiếp đạt đầy đủ chứng nhận chất lượng ISO 1773 và DIN 12353, sử dụng hoàn toàn thủy tinh Borosilicate 3.3 tiêu chuẩn quốc tế. Khi so sánh trực tiếp về các thông số kỹ thuật (độ bền nhiệt, khả năng chịu áp suất chân không và độ đồng đều thành bình), bình cầu Supertek cho hiệu suất tương đương các dòng sản phẩm từ châu Âu nhưng giúp phòng thí nghiệm tối ưu hóa từ 30% đến 40% ngân sách mua sắm.

Hơn thế nữa, thông qua nền tảng thương mại điện tử chuyên ngành Labee.vn, khách hàng có thể tra cứu giá công khai 24/7, tải trực tiếp tài liệu kỹ thuật và đặt hàng nhanh chóng với quy trình tối giản, không phải chờ đợi báo giá thủ công từ các đại lý truyền thống.

6.2. Quy trình hỗ trợ kỹ thuật và cung cấp tài liệu miễn phí

Labee cam kết đồng hành cùng các Lab Manager và phòng QA/QC bằng dịch vụ hỗ trợ kỹ thuật chuẩn xác:

• Cam kết cung cấp đầy đủ chứng từ CO/CQ và MSDS của sản phẩm cho từng lô hàng xuất kho.

• Áp dụng chính sách logistics JIT (Just-In-Time) hỗ trợ giao hàng nhanh trong vòng 24 - 48 giờ đối với hàng sẵn kho tại khu vực TP.HCM, Bình Dương, Đồng Nai từ hai tổng kho chiến lược tại KCN Tân Bình và KCN Xuyên Á (Long An).

• Đội ngũ kỹ sư hóa học chuyên môn cao của Labee luôn sẵn sàng tư vấn trực tuyến cách lựa chọn size khớp mài nhám, công suất bếp đun bình cầu tương thích hoàn toàn với hệ thống hiện tại của quý khách.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Q1: Tại sao bình cầu của tôi bị nứt ở phần cổ mài nhám khi đang đun hoàn lưu ở nhiệt độ 180 °C dù thân bình không hề hấn gì?

Trả lời từ kỹ sư Labee: Hiện tượng này thường do hai nguyên nhân kỹ thuật:

1. Bạn đã không sử dụng chất bôi trơn chuyên dụng (như mỡ silicone chịu nhiệt độ cao) hoặc màng đệm PTFE (PTFE sleeves) tại khớp mài nhám trước khi lắp ghép. Khi nhiệt độ tăng lên 180 °C, thủy tinh ở cổ bình cầu và khớp nối của sinh hàn giãn nở nhiệt không đồng đều, dẫn đến hiện tượng kẹt cứng vật lý tạo ứng suất uốn cực đại gây nứt cổ mài.

2. Việc sử dụng kẹp kim loại vặn quá chặt tại cổ nhám mà không có đệm cao su lót trong cũng tạo ra điểm tập trung ứng suất cơ học khi thủy tinh giãn nở do nhiệt.

Q2: Làm thế nào để xử lý sự cố khớp nối mài nhám của bình cầu bị kẹt (frozen joint) sau phản ứng mà không làm vỡ bình?

Trả lời từ kỹ sư Labee: Tuyệt đối không dùng lực cơ học mạnh để vặn hoặc gõ trực tiếp vật cứng vào bình. Hãy áp dụng quy trình xử lý nhiệt sau:

1. Nhỏ vài giọt dung môi có tính thấm cao như cồn isopropyl (IPA) hoặc dầu Penetrating Oil (WD-40) vào khe hở của khớp nối nhám và để yên trong 15 phút.

2. Nếu vẫn kẹt, sử dụng máy sấy tóc hoặc súng thổi hơi nóng gia nhiệt nhanh và nhẹ xung quanh phần cổ nhám phía ngoài (khớp cái - socket). Sự giãn nở nhiệt nhanh của phần khớp ngoài sẽ tạo ra khoảng trống nhỏ giải phóng khớp trong (cone). Hãy đeo găng tay bảo hộ chịu nhiệt để rút khớp nối ra ngay khi vừa gia nhiệt xong.

Q3: Áp suất chân không tối đa mà một bình cầu đáy tròn Borosilicate 3.3 dung tích 500 ml có thể chịu được là bao nhiêu?

Trả lời từ kỹ sư Labee: Bình cầu đáy tròn Borosilicate 3.3 chất lượng cao (độ dày thành chuẩn ~2.0 mm) được thiết kế để chịu được độ chân không tuyệt đối xuống tới mức 10⁻³ mbar (hoặc 0.1 Pa) trong các hệ thống cô quay chân không thông thường. Tuy nhiên giới hạn này chỉ an toàn khi bình hoàn toàn không có vết xước vi mô. Nếu bình có vết xước sâu hơn 0.1 mm, áp suất khí quyển 1 bar từ bên ngoài ép vào cấu trúc chân không bên trong sẽ tập trung tại vết xước gây hiện tượng nổ sập (implosion) tức thì.

Q4: Tôi có thể sử dụng bếp từ phẳng trực tiếp cho bình cầu đáy bằng không?

Trả lời từ kỹ sư Labee: Không thể sử dụng trực tiếp. Bếp từ hoạt động dựa trên nguyên lý dòng điện Fu-cô cảm ứng điện từ trên các vật liệu có từ tính (sắt, thép, inox). Thủy tinh là vật liệu phi từ tính và cách điện nên bếp từ phẳng sẽ không thể nhận diện và truyền nhiệt cho bình cầu. Để sử dụng, bạn phải lót một đĩa truyền nhiệt bằng inox (induction adapter plate) lên mặt bếp từ, sau đó đặt bình cầu đáy bằng lên đĩa truyền nhiệt này. Tuy nhiên hiệu suất truyền nhiệt sẽ bị giảm đáng kể và không khuyến khích cho các phản ứng cần kiểm soát nhiệt độ chính xác.

8. Danh mục Tài liệu tham khảo (References)

• ISO 4797:2015: Laboratory glassware — Boiling flasks with jointed necks. https://www.iso.org/standard/12666.html
• ISO 3585:1998: Borosilicate glass 3.3 — Properties. https://www.iso.org/standard/24669.html
• DIN 12348: Boiling flasks with ground joint, round bottom. https://www.beuth.de/en/standard/din-12348
• ASTM E1403-97(2013): Standard Specification for Laboratory Glass Boiling Flasks. https://www.astm.org/e1403-97r13.html
