Các Loại Bình Thủy Tinh Thí Nghiệm: Phân Loại, Ứng Dụng & Cách Chọn Mua Chính Hãng

Bình thủy tinh thí nghiệm chế tạo từ borosilicate 3.3 (tiêu chuẩn ISO 3585) phân loại chính thành bình tam giác, bình định mức, bình cầu và bình hút ẩm. Lựa chọn dụng cụ dựa trên độ chính xác Class A/B, khả năng chịu sốc nhiệt đến 120 °C và tính kháng hóa chất loại HGB 1 (ISO 719) để đảm bảo độ an toàn tối đa cho phép đo.

1. Tổng quan về dụng cụ thủy tinh trong phòng thí nghiệm

Dụng cụ thủy tinh là nền tảng không thể thay thế trong mọi quy trình phân tích hóa học, sinh học và kiểm nghiệm dược phẩm. Để đảm bảo tính trơ hóa học và khả năng chịu nhiệt trong các điều kiện khắc nghiệt, thủy tinh Borosilicate 3.3 là chất liệu tiêu chuẩn được áp dụng trên toàn thế giới theo chuẩn quốc tế ISO 3585 và ASTM E438 Type I Class A.

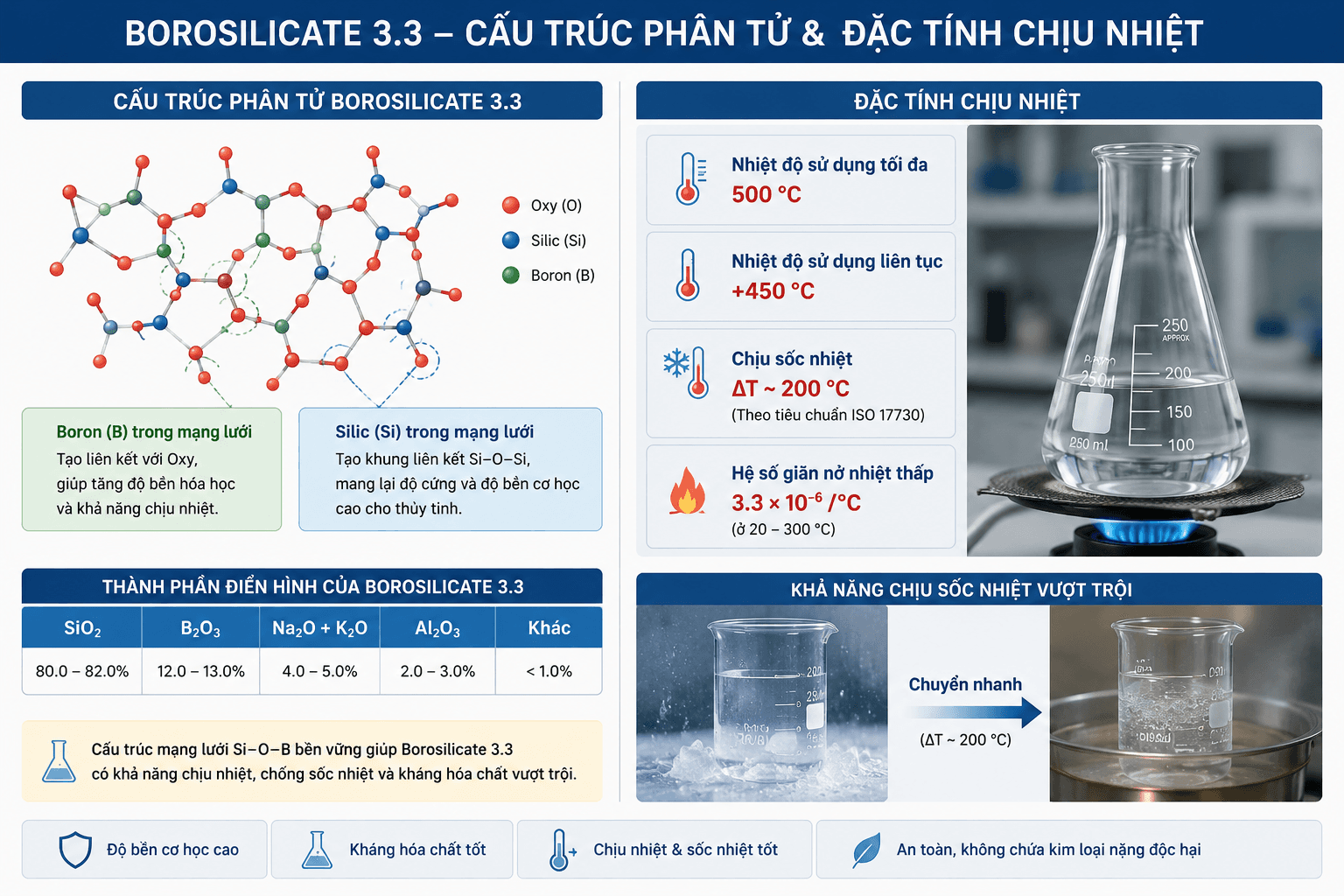

Độ bền vượt trội của thủy tinh Borosilicate 3.3 xuất phát từ thành phần hóa học chứa khoảng 81% Silicon Dioxide (SiO₂) và 13% Boron Trioxide (B₂O₃). Sự kết hợp này mang lại cho vật liệu các thông số vật lý và hóa học đặc trưng sau:

• Hệ số giãn nở nhiệt tuyến tính cực thấp: Chỉ 3.3 × 10⁻⁶ K⁻¹ ở dải nhiệt độ từ 20 °C đến 300 °C. Nhờ đó, dụng cụ có khả năng chống sốc nhiệt tối ưu với mức chênh lệch nhiệt độ an toàn (ΔT) lên tới 120 °C.

• Nhiệt độ hoạt động và giới hạn vật lý: Nhiệt độ biến dạng (strain point) đạt khoảng 510 °C, điểm ủ khử căng thẳng (annealing point) là 560 °C, và điểm hóa mềm (softening point) lên tới 820 °C.

• Kháng hóa chất tuyệt đối: Đạt tiêu chuẩn kháng nước phân cấp HGB 1 theo ISO 719, kháng axit phân cấp S1 theo DIN 12116, và kháng kiềm phân cấp A2 theo tiêu chuẩn ISO 695. Đặc tính này ngăn chặn hiện tượng giải phóng các ion kim loại kiềm vào dung dịch mẫu phân tích, bảo vệ độ chính xác của các phép đo vi lượng ở nồng độ phần triệu (ppm) hoặc phần tỷ (ppb).

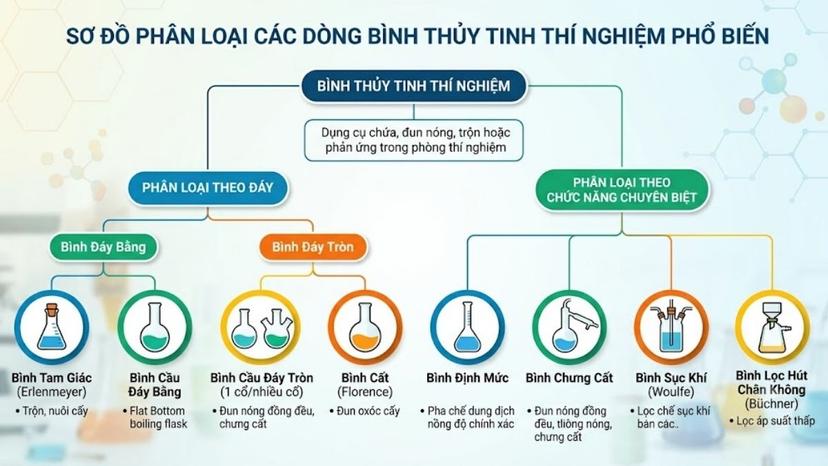

2. Phân loại các loại bình thí nghiệm phổ biến

Việc nhóm và phân loại dụng cụ thủy tinh dựa trên công năng vận hành giúp kỹ thuật viên phòng thí nghiệm tối ưu hóa thao tác kỹ thuật và lựa chọn chính xác thiết bị bổ trợ đi kèm.

2.1. Bình tam giác (Erlenmeyer Flask)

Bình tam giác có cấu trúc thân hình nón và cổ hình trụ thu hẹp. Thiết kế này hỗ trợ cơ học tối đa cho việc lắc, khuấy trộn dung dịch bằng tay hoặc bằng máy lắc quỹ đạo mà không gây tràn đổ hay thất thoát dung dịch ra bên ngoài.

Các ứng dụng cốt lõi của bình tam giác bao gồm:

• Chuẩn độ thể tích: Bề mặt nghiêng của thân bình hỗ trợ quá trình quan sát sự chuyển màu của chất chỉ thị diễn ra đồng nhất.

• Nuôi cấy vi sinh: Các dòng bình tam giác có khía ở đáy (baffled flasks) tạo dòng xoáy không khí mạnh, nâng cao hiệu suất hòa tan oxy (Oxygen Transfer Rate - OTR) vào môi trường nuôi cấy.

• Lọc hút chân không: Bình tam giác có nhánh (Kitasato/Filter Flask) sản xuất theo tiêu chuẩn ISO 6556 có độ dày thành bình tăng cường để chịu áp suất âm cực lớn mà không bị ép vỡ (implosion).

Thiết bị thường có hai biến thể cổ chính: Cổ hẹp (tiêu chuẩn ISO 1773) giúp hạn chế bay hơi dung môi và cổ rộng (tiêu chuẩn ISO 24450) giúp dễ dàng nạp liệu dạng rắn hoặc đưa các đầu dò điện cực vào đo đạc.

2.2. Bình định mức (Volumetric Flask)

Bình định mức là dụng cụ đo thể tích cực kỳ chính xác, được thiết kế theo dáng quả lê với phần đáy bằng và một cổ dài hẹp có khắc duy nhất một vạch định mức (ring mark).

Dụng cụ được hiệu chuẩn nghiêm ngặt ở nhiệt độ tiêu chuẩn 20 °C để chứa (kí hiệu "TC" hoặc "In" trên thân bình) một thể tích chất lỏng xác định. Tiêu chuẩn quốc tế ISO 1042 phân chia bình định mức thành hai cấp độ chính xác:

• Class A / AS: Sai số thể tích cực thấp, đáp ứng các tiêu chuẩn khắt khe của Dược điển Mỹ (USP) và Dược điển châu Âu (Ph. Eur.). Ví dụ, một bình định mức dung tích 100 mL Class A có sai số cho phép chỉ ±0.10 mL.

• Class B: Sai số cho phép lớn gấp đôi Class A (khoảng ±0.20 mL cho bình 100 mL), thường dùng cho các phép đo thường quy hoặc giảng dạy học thuật.

Nút đậy của bình định mức thường được làm bằng nhựa Polyethylene (PE) chịu hóa chất hoặc thủy tinh mài nhám tiêu chuẩn (Ground Glass Stopper) theo chuẩn ISO 3819 để chống rò rỉ dung môi dễ bay hơi.

2.3. Bình cầu (Round/Flat Bottom Flask)

Bình cầu là dụng cụ chịu nhiệt áp lực cao, chuyên dùng cho các phản ứng hóa học cần gia nhiệt, chưng cất, cất quay hoặc đun hồi lưu.

• Bình cầu đáy tròn (Round Bottom Flask - ISO 4797): Có khả năng phân phối nhiệt lượng đồng đều từ bếp đun bình cầu (heating mantle) lên toàn bộ bề mặt bình. Hình dáng hình cầu giúp bình chịu được áp suất chân không rất tốt trong quá trình chưng cất áp suất giảm.

• Bình cầu đáy bằng (Flat Bottom Flask - ISO 1773): Có thể tự đứng vững trên mặt phẳng mà không cần vòng đỡ (cork ring), thích hợp cho việc lưu trữ mẫu tạm thời hoặc chạy các phản ứng đơn giản ở nhiệt độ phòng.

Các loại bình cầu có cấu trúc cổ nhám chuẩn hóa quốc tế (như khớp nối nhám NS 14/23, NS 24/29, NS 29/32) có thể có thiết kế 1 cổ, 2 cổ hoặc 3 cổ để tích hợp đồng thời phễu nhỏ giọt, ống sinh hàn và nhiệt kế kiểm soát nhiệt độ.

2.4. Bình hút ẩm (Desiccator)

Bình hút ẩm là thiết bị chuyên dụng để bảo quản các chất nhạy ẩm hoặc làm nguội các mẫu sấy khô trước khi tiến hành cân phân tích, ngăn hiện tượng hấp thụ hơi nước từ không khí làm sai lệch kết quả khối lượng.

Thiết bị hoạt động dựa trên nguyên lý khép kín hoàn toàn nhờ nắp đậy mài nhám được bôi một lớp mỡ silicon chân không chuyên dụng. Cấu tạo bình gồm hai khoang ngăn cách bởi một vỉ sứ chịu nhiệt (porcelain plate) có lỗ thông khí:

• Khoang dưới: Chứa tác nhân hút ẩm mạnh như Silica Gel hoạt tính (chất chỉ thị màu chuyển từ xanh sang hồng khi bão hòa nước) hoặc Anhydrous Calcium Chloride (CaCl₂).

• Khoang trên: Nơi đặt các cốc sứ chưng cất hoặc đĩa petri chứa mẫu cần bảo quản.

Các dòng bình hút ẩm chân không (Vacuum Desiccator - ISO 13130) được trang bị thêm một khóa vòi (stopcock) trên nắp để kết nối với bơm chân không, tạo môi trường áp suất âm bảo quản mẫu tối ưu.

2.5. Các loại bình chuyên dụng khác (Kjeldahl, bình quả lê, bình sục khí)

Để đáp ứng các chỉ tiêu kiểm nghiệm đặc thù trong các ngành Dược và Thực phẩm, phòng thí nghiệm cần trang bị các hệ bình có cấu trúc cơ học riêng biệt:

• Bình Kjeldahl (ISO 3810): Thiết kế thân hình quả lê đáy tròn gắn liền với một chiếc cổ dài vô cùng đặc trưng. Bình chuyên dụng cho quy trình phân tích hàm lượng Nitơ/Protein tổng số bằng cách phân hủy mẫu với Axit Sulfuric (H₂SO₄) đậm đặc nóng ở nhiệt độ trên 300 °C.

• Bình quả lê (Pear-shaped Flask): Dáng bình thuôn nhọn về phía đáy, giúp tối ưu hóa việc thu hồi lượng dung môi cô đặc ở thể tích nhỏ, thường lắp đặt trong các hệ thống máy cô quay chân không (Rotary Evaporator).

• Bình rửa khí (Gas Washing Bottle / Drechsel Bottle - ISO 4796-1): Dùng để tinh chế dòng khí hoặc sục khí qua dung dịch hấp thụ nhờ hệ thống ống dẫn khí đi sâu sát đáy bình.

3. Bảng so sánh thông số kỹ thuật và thương hiệu uy tín

Để hỗ trợ Trưởng phòng Thí nghiệm (Lab Manager) và bộ phận Mua sắm (Procurement) đưa ra quyết định tối ưu hóa ngân sách vận hành, đội ngũ kỹ sư Labee đã xây dựng bảng đối chiếu các thương hiệu thủy tinh hàng đầu thế giới:

4. Hướng dẫn sử dụng và bảo quản bình thủy tinh an toàn

Duy trì độ bền cơ học và độ chính xác của dụng cụ thủy tinh yêu cầu sự tuân thủ nghiêm ngặt các quy trình thao tác chuẩn (SOP).

Quy trình thao tác chuẩn (SOP) về bảo quản dụng cụ thủy tinh:

1. Vệ sinh và rửa sạch dụng cụ:

   • Sử dụng dung dịch tẩy rửa chuyên dụng có tính kiềm nhẹ hoặc trung tính (tránh dùng các chất tẩy rửa chứa hạt mài mòn cơ học làm xước bề mặt kính).

   • Tuyệt đối không dùng chổi rửa (brush) có đầu kim loại lộ ra ngoài tiếp xúc trực tiếp với đáy bình, dễ tạo ra các vết xước tế vi bên trong lòng dụng cụ.

2. Quy trình sấy khô chuẩn hóa:

   • Đối với các dụng cụ đo thể tích (như bình định mức, ống đong), nhiệt độ sấy khô tối đa không được vượt quá 110 °C. Nhiệt độ quá cao có thể kích hoạt hiện tượng trễ nhiệt (thermal hysteresis), làm co giãn thủy tinh vĩnh viễn và làm sai lệch thể tích định mức ban đầu của nhà sản xuất.

   • Đối với bình tam giác hoặc bình cầu không đo thể tích định mức, có thể sấy ở dải nhiệt độ từ 140 °C đến 180 °C.

3. Kiểm soát ứng suất nhiệt khi đun nóng:

   • Đảm bảo gia nhiệt và làm nguội từ từ. Không đặt dụng cụ thủy tinh đang nóng (vừa lấy ra khỏi tủ sấy hay lò nung) lên trên bề mặt kim loại lạnh hoặc ướt. Chênh lệch nhiệt độ cục bộ đột ngột vượt quá giới hạn sốc nhiệt 120 °C sẽ gây nứt vỡ ngay lập tức.

   • Khi đun bằng ngọn lửa đèn cồn, bắt buộc phải sử dụng tấm lưới amiăng (wire gauze) để phân tán nhiệt lượng đồng đều, ngăn hiện tượng quá nhiệt cục bộ tại đáy bình.

Hướng dẫn xử lý sự cố kỹ thuật (Troubleshooting):

• Xử lý khớp nối cổ nhám bị kẹt (Frozen Joint):

  1. Nhỏ vài giọt dầu xâm nhập (như Glycerol hoặc cồn isopropyl) vào kẽ hở khớp nối nhám và chờ trong 10 phút.

  2. Nếu không hiệu quả, quấn một lớp vải ẩm nóng quanh cổ khớp nối ngoài để tận dụng lực giãn nở nhiệt cơ học kéo chi tiết bên trong ra ngoài. Luôn đeo găng tay chống cắt dày khi xử lý thao tác này.

• Nhận diện vết rạn rách (Micro-cracks):

  • Trước khi chạy phản ứng chân không hoặc chưng cất gia nhiệt, kỹ thuật viên bắt buộc phải kiểm tra cơ học dưới nguồn sáng mạnh. Bất kỳ bình thủy tinh nào xuất hiện vết nứt hình mạng nhện hay vết mẻ nhỏ (chip) đều phải bị loại bỏ ngay lập tức.

"Khi làm việc dưới áp suất chân không hoặc nhiệt độ cao, bất kỳ một vết nứt rạn tế vi nào (micro-crack) không được phát hiện bằng mắt thường cũng có thể dẫn đến hiện tượng nổ vỡ (implosion), gây mất an toàn nghiêm trọng cho kỹ thuật viên." - Phát biểu từ Cố vấn Kỹ thuật QA/QC tại Labee.

5. Giải pháp cung ứng dụng cụ thủy tinh tối ưu tại Labee

Khi tìm kiếm nguồn cung ứng dụng cụ thủy tinh cho phòng thí nghiệm, doanh nghiệp cần cân đối chặt chẽ giữa các yếu tố pháp lý (COA, MSDS), độ chính xác kỹ thuật và tổng chi phí vận hành (TCO).

Để đáp ứng linh hoạt mọi nhu cầu từ phân tích vi lượng chuyên sâu đến vận hành thường quy, Labee cung cấp hệ sinh thái giải pháp toàn diện:

• Phân phối chính hãng các thương hiệu cao cấp (Áp dụng Điều kiện B): Labee cam kết cung cấp các sản phẩm thủy tinh chất lượng chuẩn quốc tế từ các đối tác chiến lược như VWR (Avantor). Sản phẩm luôn đi kèm đầy đủ chứng từ nguồn gốc xuất xứ (CO/CQ), hồ sơ kỹ thuật đồng bộ, hỗ trợ giao hàng nhanh JIT (Just-In-Time) trực tiếp đến nhà máy và hệ thống lưu trữ hàng sẵn quy mô lớn tại kho Long An và KCN Tân Bình.

• Giải pháp tối ưu hóa 30% - 40% ngân sách (Áp dụng Điều kiện C): Đối với các phòng kiểm nghiệm thường quy, R&D thực phẩm hoặc các trung tâm đào tạo cần tối ưu hóa dòng tiền đầu tư, Labee giới thiệu dòng sản phẩm thay thế thông minh đến từ đối tác chiến lược Supertek (Ấn Độ). Với hơn 80 năm kinh nghiệm sản xuất, sở hữu phòng hiệu chuẩn đạt chứng nhận quốc tế ISO/IEC 17025 được công nhận bởi NABL, dụng cụ thủy tinh Supertek chế tạo hoàn toàn từ Borosilicate 3.3 chất lượng cao, mang lại độ bền cơ lý hóa và sai số thể tích đạt chuẩn Class A tương đương các thương hiệu châu Âu nhưng giúp doanh nghiệp tiết kiệm đáng kể ngân sách đầu tư ban đầu.

Đồng thời, đối với hệ thống thiết bị phân tích hiện đại như ICP-MS hay ICP-OES, Labee phân phối các dòng phụ tùng kỹ thuật cao cấp từ Glass Expansion (Úc), kết hợp cùng hệ thống màng lọc sắc ký và lọ vial phân tích từ Vico Science, mang lại giải pháp phụ trợ đồng bộ, nâng cao tuổi thọ của toàn bộ hệ thống PTN của quý khách.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

6. Câu hỏi thường gặp (FAQ)

Q1: Tại sao không được gia nhiệt bình định mức (Volumetric Flask) lên nhiệt độ cao để sấy khô nhanh?

Mặc dù thủy tinh Borosilicate 3.3 có điểm hóa mềm lên tới 820 °C, cấu trúc mạng silica của bình định mức Class A được hiệu chuẩn cực kỳ chính xác ở 20 °C để chứa đúng thể tích ghi trên thân bình. Khi chịu tác động của nhiệt độ sấy quá cao (trên 110 °C), ứng suất nhiệt nội phần sẽ kích hoạt hiện tượng giãn nở cấu trúc mạng không thuận nghịch. Dù sau đó thủy tinh nguội về 20 °C, thể tích thực tế bên trong lòng bình cũng không thể co lại hoàn toàn về trạng thái ban đầu, làm mất đi độ chính xác định mức Class A của thiết bị.

Q2: Thủy tinh Borosilicate 3.3 có chịu được các dung dịch kiềm nóng chảy hoặc axit flohydric (HF) không?

Không. Silica (SiO₂) trong cấu trúc thủy tinh Borosilicate 3.3 phản ứng rất mạnh với Axit Flohydric (HF) tạo thành khí Silicon Tetrafluoride (SiF₄) dễ bay hơi, gây ăn mòn sâu và phá hủy hoàn toàn bề mặt thủy tinh. Tương tự, các dung dịch kiềm mạnh (như NaOH, KOH đậm đặc) ở nhiệt độ cao sẽ tấn công hóa học vào liên kết Siloxane (-Si-O-Si-), làm hòa tan dần ma trận thủy tinh. Trong các ứng dụng liên quan đến HF, kỹ thuật viên bắt buộc phải chuyển sang sử dụng các dòng bình chuyên dụng chế tạo từ vật liệu nhựa fluoropolymer cao cấp như PFA hoặc PTFE (như dòng bình định mức PFA44 của hãng Glass Expansion).

Q3: Làm thế nào để giải quyết khớp nối cổ nhám bị kẹt (frozen ground glass joints) một cách an toàn mà không làm vỡ bình?

Phương pháp hiệu quả nhất là tác động nhiệt cục bộ gián tiếp. Tiến hành bọc cổ mài nhám bên ngoài bằng một tấm vải ẩm được nhúng nước nóng (khoảng 70 °C đến 80 °C) hoặc sử dụng máy sấy tóc thổi nhẹ xung quanh vòng nhám ngoài. Sự chênh lệch nhiệt độ tức thời làm phần nhám ngoài giãn nở nhiệt nhanh hơn phần nhám trong, tạo ra một kẽ hở cơ học siêu nhỏ. Sau đó, kết hợp gõ nhẹ bằng thanh gỗ hoặc sử dụng dung dịch Glycerol nhỏ dọc khe nối để tách rời hai bộ phận một cách dễ dàng và an toàn.

Q4: Sự khác biệt cơ bản về mặt hiệu suất giữa bình định mức Class A và Class B là gì?

Sự khác biệt cốt lõi nằm ở dung sai thể tích (volumetric tolerance) và quy trình kiểm soát chất lượng. Theo tiêu chuẩn ISO 1042, bình Class A có dung sai cho phép chỉ bằng một nửa so với Class B và bắt buộc phải trải qua quy trình hiệu chuẩn riêng lẻ trên máy đo tự động trong môi trường nhiệt độ ổn định nghiêm ngặt. Bình Class A thường được làm bằng thủy tinh Borosilicate 3.3 có độ bền hóa học cao hơn, dán nhãn số lô (batch number) để truy xuất dữ liệu kiểm nghiệm gốc, đáp ứng yêu cầu khắt khe của hệ thống chất lượng GLP/GMP. Trong khi đó, bình Class B chủ yếu phục vụ các mục đích phân tích bán định lượng hoặc giảng dạy, nơi sai số thể tích không ảnh hưởng quá nghiêm trọng đến kết quả cuối cùng.

Danh mục tài liệu tham khảo

• ISO 3585: Borosilicate glass 3.3 — Properties. https://www.iso.org/standard/24669.html
• ISO 1042: Laboratory glassware — One-mark volumetric flasks. https://www.iso.org/standard/24633.html
• ISO 1773: Laboratory glassware — Narrow-necked boiling flasks. https://www.iso.org/standard/19271.html
• ISO 4797: Laboratory glassware — Flasks with conical ground joints. https://www.iso.org/standard/12666.html
• ISO 719: Glass — Hydrolytic resistance of glass grains at 98 °C — Test method and classification. https://www.iso.org/standard/19209.html
• DIN 12116: Testing of glass — Resistance to attack by a boiling aqueous solution of hydrochloric acid. https://www.beuth.de/en/standard/din-12116
