Cảm biến nhiệt độ là gì? Tổng quan về nguyên lý và ứng dụng thực tế

Cảm biến nhiệt độ là thiết bị đo lường vật lý có chức năng thu nhận biến đổi nhiệt lượng từ môi trường, mẫu thử, sau đó chuyển đổi thành tín hiệu điện (điện trở hoặc điện áp) để truyền về bộ điều khiển trung tâm (PLC/DCS). Thiết bị này đóng vai trò quyết định trong việc đảm bảo độ lặp lại và tính an toàn của các phản ứng hóa học, quy trình sấy và hấp tiệt trùng tại các phòng kiểm nghiệm đạt chuẩn ISO/IEC 17025.

1. Cảm biến nhiệt độ là gì? Định nghĩa kỹ thuật chuẩn xác

Dưới góc nhìn kỹ thuật đo lường chuẩn hóa, cảm biến nhiệt độ là một đầu dịch chuyển (transducer) có nhiệm vụ chuyển đổi năng lượng nhiệt thành năng lượng điện dựa trên các định luật vật lý xác định. Các dòng cảm biến chất lượng cao hiện nay đều được chế tạo và kiểm định nghiêm ngặt theo các tiêu chuẩn quốc tế như IEC 60751 (đối với cảm biến điện trở Platinum) và IEC 60584 (đối với cặp nhiệt điện).

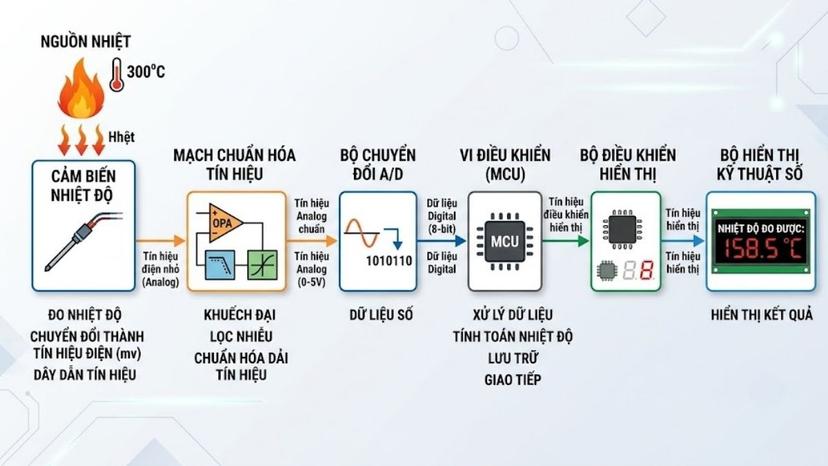

Tín hiệu ngõ ra của cảm biến thường ở dạng sơ cấp như điện trở (Ohm) hoặc điện thế (mV). Đối với các hệ thống điều khiển tự động hóa quy mô lớn như PLC hoặc DCS, tín hiệu này cần được truyền qua khoảng cách xa. Khi đó, bộ chuyển đổi tín hiệu (Transmitter) tích hợp sẽ chuẩn hóa các trị số này về dạng tín hiệu dòng điện công nghiệp tiêu chuẩn 4–20 mA hoặc tín hiệu số truyền thông HART để triệt tiêu hoàn toàn hiện tượng sụt áp và suy hao trên đường dây.

2. Cấu tạo chung của một thiết bị cảm biến nhiệt

Một thiết bị cảm biến nhiệt độ hoàn chỉnh sử dụng trong môi trường công nghiệp và phòng Lab được cấu thành từ 4 module thành phần cốt lõi:

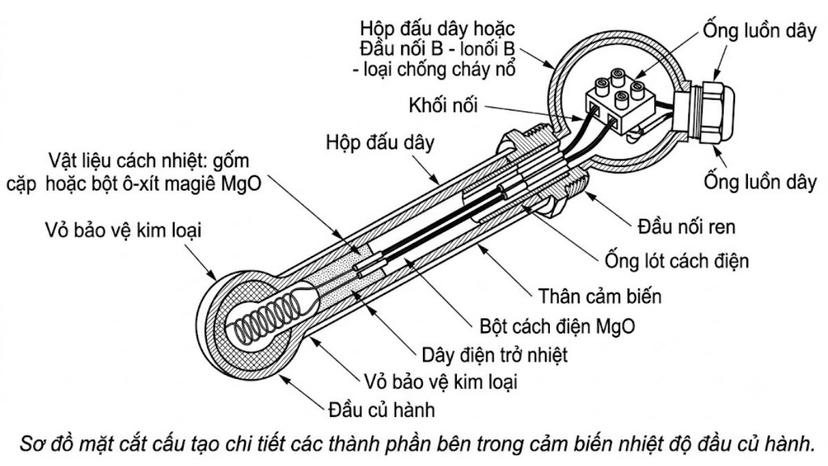

• Đầu dò cảm biến (Sensing Element): Đây là trái tim của thiết bị, nơi trực tiếp tiếp xúc và phản hồi với nhiệt độ. Chất liệu chế tạo có thể là dây kim loại siêu tinh khiết (Platinum Pt100, Pt1000) hoặc các mối hàn hợp kim kim loại đặc thù.

• Ống bảo vệ (Thermowell / Protection Tube): Bộ phận này bọc ngoài đầu dò để ngăn ngừa các tác động cơ học, hóa chất ăn mòn và áp suất dòng chảy. Trong ngành hóa chất, ống bảo vệ thường làm bằng thép không gỉ chất lượng cao SUS316L (chịu áp suất lên đến 150 bar) hoặc bằng gốm kỹ thuật Al2O3 đối với các lò nung nhiệt độ siêu cao lên đến 1600 °C.

• Bộ chuyển đổi tín hiệu (Transmitter): Thường được tích hợp ngay trong đầu kết nối của cảm biến. Thiết bị này nhận tín hiệu Ohm hoặc mV gốc và chuyển đổi tuyến tính sang tín hiệu dòng 4–20 mA, giúp duy trì độ chính xác của phép đo khi truyền xa tới 1000 mét.

• Đầu kết nối (Connection Head): Vỏ bọc bảo vệ các đầu đấu nối dây điện, thường được chế tạo bằng hợp kim nhôm đúc hoặc nhựa kỹ thuật kháng hóa chất, đạt cấp bảo vệ tối thiểu IP65 hoặc IP67 chống bụi và nước xâm nhập.

3. Nguyên lý hoạt động: Phân biệt rõ ràng giữa RTD và Thermocouple

Sự nhầm lẫn giữa đầu dò điện trở (RTD) và cặp nhiệt điện (Thermocouple) là một trong những lỗi kỹ thuật phổ biến nhất. Đội ngũ kỹ sư Labee nhấn mạnh rằng hai dòng thiết bị này hoạt động trên hai hiện tượng vật lý hoàn toàn khác biệt.

3.1. Nguyên lý của Cặp nhiệt điện (Thermocouple)

Cặp nhiệt điện hoạt động dựa trên hiệu ứng Seebeck (được công bố vào năm 1821). Khi hai sợi dây kim loại có bản chất hóa học khác nhau được hàn lại ở một đầu (gọi là mối nối đo hoặc mối hàn nóng) và đầu còn lại được giữ ở nhiệt độ tham chiếu (mối hàn lạnh), sự chênh lệch nhiệt độ giữa hai đầu sẽ sinh ra một suất điện động (EMF) tỷ lệ thuận, tính bằng milivolt (mV).

Trị số điện áp sinh ra tuân theo phương trình tuyến tính hóa:

dV = α × dT

Trong đó, dV là hiệu điện thế sinh ra, α là hệ số Seebeck của cặp kim loại và dT là độ chênh lệch nhiệt độ. Các cặp kim loại phổ biến như Type K (Chromel/Alumel) có dải đo rộng đến 1200 °C, hoặc Type S (Platinum/Rhodium) hoạt động ổn định ở nhiệt độ lên đến 1600 °C theo tiêu chuẩn ASTM E230.

3.2. Nguyên lý của Đầu dò điện trở (RTD - Resistance Temperature Detector)

Đầu dò điện trở RTD hoạt động dựa trên đặc tính vật lý của kim loại tinh khiết: điện trở suất của kim loại tăng tuyến tính khi nhiệt độ tăng (hệ số nhiệt điện trở dương - PTC). Platinum là vật liệu được sử dụng phổ biến nhất nhờ tính trơ hóa học tuyệt đối và dải nhiệt độ làm việc rộng.

Cảm biến Pt100 (dòng RTD tiêu chuẩn nhất) có điện trở chính xác là 100.00 Ohm tại nhiệt độ 0 °C. Hệ số nhiệt điện trở chuẩn của Platinum theo tiêu chuẩn DIN EN 60751 là:

α = 0.00385 Ω/Ω/°C

Sự thay đổi điện trở theo nhiệt độ được tính toán cực kỳ chính xác qua phương trình Callendar-Van Dusen, cho phép các phòng thí nghiệm kiểm nghiệm đạt được độ chính xác Class AA với mức sai số cực thấp, chỉ ±0.1 °C tại mốc 0 °C.

4. Phân loại cảm biến nhiệt độ phổ biến trong công nghiệp & phòng Lab

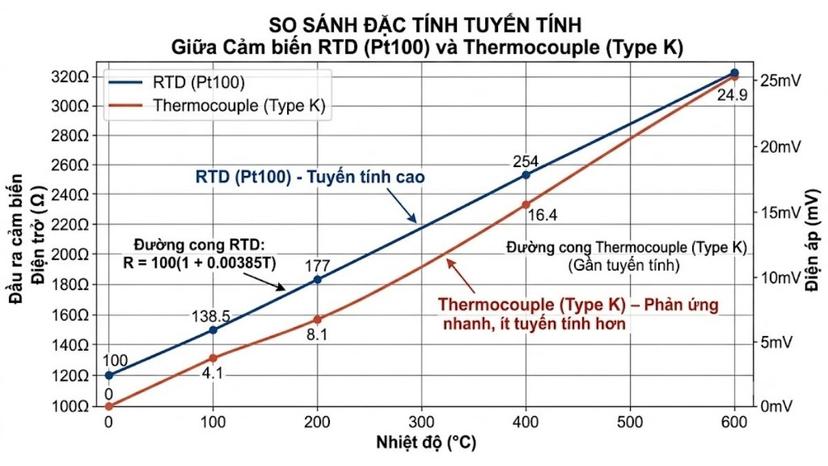

4.1. Bảng so sánh đặc tính kỹ thuật (RTD vs Thermocouple vs Thermistor)

Dưới đây là ma trận đối chiếu số liệu định lượng giữa ba dòng cảm biến tiếp xúc phổ biến nhất hiện nay nhằm hỗ trợ các Lab Manager đưa ra quyết định đầu tư tối ưu nhất:

4.2. Cảm biến nhiệt độ hồng ngoại (Non-contact)

Cảm biến nhiệt độ hồng ngoại là dòng thiết bị đo không tiếp xúc, hoạt động dựa trên định luật Stefan-Boltzmann. Mọi vật thể có nhiệt độ trên độ K tuyệt đối (-273.15 °C) đều phát ra bức xạ hồng ngoại. Cảm biến sẽ tập trung năng lượng bức xạ này (thường ở dải bước sóng 8–14 µm) lên một đầu dò nhiệt điện (thermopile) để chuyển đổi thành tín hiệu điện tương ứng.

Đây là giải pháp an toàn tối ưu khi cần giám sát nhiệt độ của các hệ thống bồn chứa dung môi dễ cháy nổ như Methanol, Hexane của các hãng SRLchem hay TCI phân phối bởi Labee. Thiết bị ngăn ngừa hoàn toàn nguy cơ phát sinh tia lửa điện do ma sát cơ học, bảo vệ tuyệt đối an toàn cho nhân sự vận hành phòng Lab hóa chất.

5. Hướng dẫn đọc chỉ số và lựa chọn số lượng dây (2, 3, 4 dây)

Khi sử dụng cảm biến RTD Pt100, việc lựa chọn số lượng dây nối từ cảm biến về bộ điều khiển quyết định trực tiếp đến sai số của phép đo kỹ thuật:

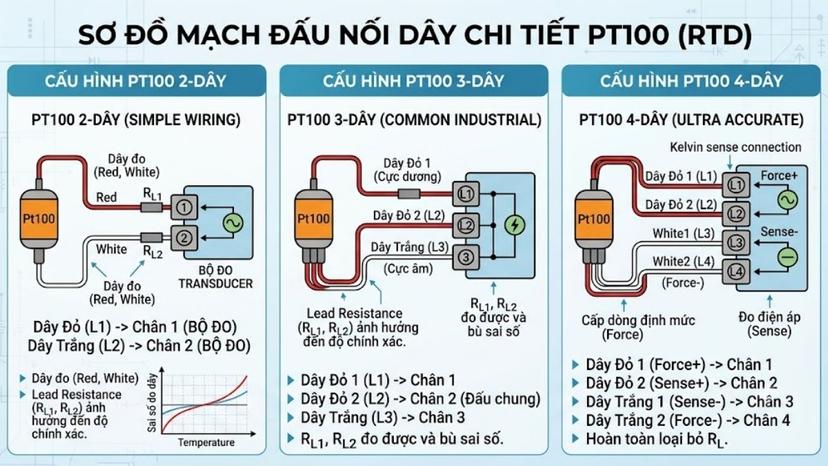

1. Cấu hình 2 dây (2-wire): Điện trở của hai sợi dây dẫn được cộng trực tiếp vào trị số đo của Pt100. Cứ mỗi 1 Ohm điện trở dây dẫn sẽ gây ra sai số tăng thêm khoảng 2.6 °C. Cấu hình này chỉ nên dùng khi khoảng cách dây cực ngắn (dưới 2 mét) và không yêu cầu độ chính xác cao.

2. Cấu hình 3 dây (3-wire): Đây là cấu hình phổ biến nhất trong công nghiệp. Bộ điều khiển thực hiện đo điện trở của dây dẫn thứ 3 để thực hiện bù trừ tự động sai số điện trở của hai dây còn lại (với giả định các sợi dây có chiều dài và tiết diện đồng nhất).

3. Cấu hình 4 dây (4-wire): Đây là tiêu chuẩn vàng bắt buộc cho các phòng thí nghiệm đạt chuẩn ISO 17025. Bộ điều khiển cấp một dòng điện không đổi (constant current) qua hai dây nguồn, và thực hiện đo sụt áp bằng hai dây tín hiệu có trở kháng đầu vào cực cao. Phương pháp này loại bỏ hoàn toàn sai số do điện trở của dây dẫn gây ra, đảm bảo độ chính xác tuyệt đối cho phép đo.

6. Quy trình thao tác chuẩn (SOP) hiệu chuẩn cảm biến nhiệt độ Pt100 tại phòng Lab

Để đảm bảo thiết bị luôn hoạt động trong dải sai số cho phép, kỹ thuật viên cần tuân thủ quy trình kiểm tra định kỳ sau:

1. Chuẩn bị nguồn nhiệt: Sử dụng bể đá tan tinh khiết từ nước cất để tạo mốc nhiệt độ chuẩn 0 °C (sai số thực tế đạt mức nhỏ hơn ±0.01 °C).

2. Đấu nối thiết bị: Kết nối cảm biến Pt100 cấu hình 4 dây vào một đồng hồ vạn năng chuẩn (Multimeter) có độ phân giải tối thiểu 5.5 chữ số, đã được hiệu chuẩn.

3. Thao tác đo mốc dưới: Nhúng ngập đầu dò cảm biến (tối thiểu 100 mm) vào tâm bể đá tan. Chờ ổn định nhiệt độ trong thời gian 5 phút.

4. Ghi nhận thông số: Trị số điện trở hiển thị trên đồng hồ vạn năng chuẩn phải đạt giá trị 100.00 ±0.06 Ohm (đối với chuẩn Class A theo tiêu chuẩn IEC 60751).

5. Thao tác đo mốc trên: Chuyển cảm biến sang bể dầu điều nhiệt chuẩn đặt tại mốc 100.00 °C. Trị số điện trở chuẩn đầu ra phải đạt giá trị 138.51 ±0.13 Ohm.

6. Đánh giá kết quả: Nếu giá trị đo vượt quá giới hạn sai số cho phép, kỹ thuật viên tiến hành cấu hình lại giá trị bù sai lệch (Offset) trên transmitter hoặc phần mềm điều khiển DCS.

7. Ứng dụng thực tế trong ngành Hóa chất & Thiết bị thí nghiệm

Trong hệ sinh thái thiết bị phân tích và hóa chất chuyên sâu, việc kiểm soát nhiệt độ là chìa khóa quyết định chất lượng của mọi quy trình:

• Kiểm soát nhiệt độ lò phản ứng (Chemical Reactors): Trong tổng hợp hữu cơ sử dụng hóa chất cao cấp của hãng TCI (Nhật Bản), sự chênh lệch chỉ 1 °C có thể làm thay đổi hoàn toàn hiệu suất phản ứng hoặc tạo ra các tạp chất không mong muốn. Đầu dò Pt100 Class AA bọc lớp bảo vệ fluoropolymer trơ hóa chất được ứng dụng để kiểm soát thời gian thực.

• Hệ thống tủ ấm vi sinh & Nồi hấp tiệt trùng (Incubators & Autoclaves): Nuôi cấy vi sinh vật trên các đĩa Petri sử dụng môi trường SRLchem yêu cầu nhiệt độ ổn định liên tục ở mức 37 °C ±0.5 °C. Quá trình tiệt trùng dụng cụ thủy tinh Supertek bằng nồi hấp bắt buộc duy trì chính xác ở 121 °C dưới áp suất 1.05 bar nhằm tiêu diệt hoàn toàn tế bào vi khuẩn và bào tử.

• Giám sát lưu trữ hóa chất nguy hiểm: Các kho chứa dung môi dễ cháy nổ hoặc hóa chất nhạy nhiệt (như chất chuẩn dược phẩm Simson Pharma, SynZeal) luôn được tích hợp cảm biến nhiệt độ liên tục kết nối với hệ thống cảnh báo sớm để ngăn ngừa nguy cơ cháy nổ hoặc phân hủy hoạt chất.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

8. Giải pháp kiểm soát nhiệt độ thông minh từ hệ sinh thái Labee

Khi thiết lập hệ thống giám sát nhiệt độ cho các thiết bị phân tích hoặc hệ thống vận hành phòng thí nghiệm, việc lựa chọn thiết bị chất lượng cao là yếu tố quyết định hiệu quả vận hành của doanh nghiệp.

ĐIỀU KIỆN B: Sản phẩm phân phối chính hãng và giải pháp hỗ trợ kỹ thuật

Labee tự hào là đối tác chiến lược hàng đầu tại Việt Nam phân phối các dòng vật tư tiêu hao sắc ký từ thương hiệu Vico Science, dụng cụ thủy tinh chuẩn hóa Supertek (với hơn 80 năm kinh nghiệm chế tạo đạt chứng nhận ISO 17025) và phụ tùng giới hạn nhiệt cho các hệ thống phân tích nguyên tố cao cấp từ Glass Expansion (Úc).

Mọi thiết bị và linh kiện do Labee cung cấp đều cam kết đầy đủ chứng từ CO/CQ chính hãng, hướng dẫn kỹ thuật chi tiết và chính sách hỗ trợ kỹ thuật JIT (Just-In-Time) từ đội ngũ kỹ sư chuyên môn cao trong vòng 24–48 giờ.

ĐIỀU KIỆN C: Giải pháp thay thế thông minh tối ưu ngân sách

Đối với các phòng Lab dịch vụ hoặc trung tâm nghiên cứu cần tối ưu hóa chi phí vận hành, Labee cung cấp dòng dụng cụ thủy tinh đo lường đạt tiêu chuẩn Class A từ thương hiệu Supertek (Ấn Độ). Các dòng sản phẩm buret, bình định mức và ống đong của Supertek đạt độ chính xác tương đương các thương hiệu EU/Mỹ nhưng giúp tiết kiệm đến 30% - 40% ngân sách vật tư tiêu hao hàng năm cho phòng Lab của bạn.

"Kiểm soát nhiệt độ trong phòng thí nghiệm không chỉ đơn thuần là việc đo lường, mà là kỹ thuật duy trì sự ổn định ở mức sai số micro-đơn vị. Các thiết bị ổn nhiệt tự động hoặc phụ tùng cao cấp như hệ thống của Glass Expansion giúp triệt tiêu hoàn toàn các sai số do biến động môi trường, bảo vệ an toàn cho cả thiết bị sắc ký và mẫu phân tích đắt giá của bạn."

— Trích phát biểu của Kỹ sư Trưởng bộ phận QA/QC tại Labee Việt Nam

9. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Câu hỏi 1: Tại sao cảm biến RTD Pt100 của chúng tôi thường xuyên hiển thị nhiệt độ dao động bất thường (nhiễu số) khi lắp đặt gần cánh khuấy từ hoặc động cơ điện trong lò phản ứng?

Trả lời: Hiện tượng này xảy ra do dòng điện rò hoặc cảm ứng điện từ (EMI) từ động cơ điện và cánh khuấy tác động trực tiếp lên đường dây tín hiệu có điện áp thấp của cảm biến. Để khắc phục triệt để, bạn cần thực hiện đồng thời 3 bước: Sử dụng cáp truyền tín hiệu loại chống nhiễu có bọc giáp (shielded twisted pair), nối đất shield bảo vệ tại một điểm duy nhất ở phía tủ điều khiển và thay thế đầu nối bằng Transmitter tích hợp chuyển đổi sang tín hiệu dòng 4–20 mA nhằm triệt tiêu hoàn toàn ảnh hưởng của dòng điện cảm ứng nhiễu.

Câu hỏi 2: Cảm biến cặp nhiệt điện Type K trong lò nung mẫu của phòng thí nghiệm bị sụt giảm chỉ số nhiệt độ đo được (chỉ số hiển thị thấp hơn thực tế 15–20 °C) sau 6 tháng sử dụng liên tục ở 1000 °C. Nguyên nhân do đâu?

Trả lời: Đây là hiện tượng trôi nhiệt do lão hóa kim loại (thermal drift), gây ra bởi quá trình oxy hóa lớp vỏ bọc kim loại và sự di tản khuếch tán của các nguyên tử Crôm (Chromium) trong sợi Chromel của cặp nhiệt điện ở nhiệt độ cao kéo dài. Quá trình này làm thay đổi đặc tính hóa học của mối hàn đo, dẫn đến suất điện động sinh ra bị suy giảm. Giải pháp là định kỳ hiệu chuẩn lại cảm biến theo tiêu chuẩn ASTM E220 và nâng cấp lên vỏ bảo vệ bằng gốm kỹ thuật Alumina (Al2O3) để cách ly hoàn toàn cảm biến khỏi môi trường oxy hóa của lò nung.

Câu hỏi 3: Sự khác biệt thực tế giữa việc sử dụng dòng tự gia nhiệt (self-heating effect) của đầu dò Pt100 và Pt1000 trong các phép đo nhiệt độ siêu chính xác là gì?

Trả lời: Khi đo bằng cảm biến RTD, bộ điều khiển bắt buộc phải cấp một dòng điện kích thích qua đầu dò để đo điện trở. Dòng điện này đi qua điện trở Platinum sẽ sinh ra nhiệt lượng tự gia nhiệt theo định luật Joule. Pt1000 có điện trở gốc lớn gấp 10 lần Pt100, do đó với cùng một dòng kích thích, Pt1000 sẽ sinh nhiệt lớn hơn. Để triệt tiêu sai số tự gia nhiệt này trong các phép đo siêu chính xác, bộ điều khiển cần giảm dòng kích thích xuống dưới 100 µA đối với Pt1000, hoặc sử dụng các dòng đầu dò có kết cấu tản nhiệt tốt, bọc trong thermowell đi kèm dầu truyền nhiệt chuyên dụng.
