Công nghệ Nano là ngành khoa học và kỹ thuật thao tác, kiểm soát vật chất ở quy mô nanomet (từ 1 đến 100 nm, theo chuẩn ISO/TS 80004-1:2023). Ở kích thước này, vật liệu xuất hiện các đặc tính vật lý, hóa học và sinh học vượt trội so với vật liệu khối như hiệu ứng bề mặt lớn và hiệu ứng lượng tử, mở ra ứng dụng đột phá trong y sinh, xử lý môi trường, năng lượng và sản xuất công nghiệp.

1. Công nghệ Nano là gì? Định nghĩa chuẩn khoa học

Theo định nghĩa của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO/TS 80004-1:2023) và Ủy ban Tiêu chuẩn ASTM (ASTM E2456-06), công nghệ Nano (Nanotechnology) là tập hợp các kỹ thuật thiết kế, chế tạo, phân tích và ứng dụng các cấu trúc, thiết bị hoặc hệ thống bằng cách kiểm soát hình dáng và kích thước ở quy mô từ 1 nm đến 100 nm (1 nm = 10⁻⁹ m).

Về mặt bản chất, công nghệ Nano không đơn thuần là việc thu nhỏ kích thước hạt cơ học, mà là việc khai thác các hiện tượng lý hóa mới phát sinh khi tỷ lệ giữa diện tích bề mặt và thể tích tăng đáng kể.

"Việc kiểm soát sự đồng đều kích thước hạt ở quy mô phòng thí nghiệm đòi hỏi độ tinh khiết của tiền chất hóa học đạt từ 99.5% trở lên cùng hệ thống kiểm soát nhiệt độ phản ứng chính xác ±0.5 °C." — Kỹ sư QA/QC tại Labee nhận định.

2. Vật liệu Nano: Phân loại và Đặc tính kỹ thuật

Bảng phân loại các cấu trúc vật liệu Nano theo chiều không gian 0D 1D 2D 3D

Vật liệu Nano (Nanomaterials) là các vật liệu có ít nhất một kích thước không gian nằm trong khoảng từ 1 nm đến 100 nm. Sự thay đổi cấu trúc ở quy mô nguyên tử này làm thay đổi toàn bộ tính chất quang, điện, từ và cơ học của vật liệu.

2.1. Phân loại theo chiều không gian (0D, 1D, 2D, 3D)

So sánh quy mô nanomet với DNA, vi khuẩn và tóc người dưới kính hiển vi

Hệ thống phân loại theo Heinrich Gleiter chia vật liệu Nano dựa trên số chiều không vượt quá 100 nm:

  • Vật liệu Nano 0 chiều (0D): Cả 3 chiều đều ở quy mô nanomet (kích thước ≤ 100 nm). Ví dụ: Chấm lượng tử (Quantum Dots như CdSe, ZnS), hạt nano kim loại (AuNPs, AgNPs), hạt nano oxit kim loại (TiO₂, ZnO).

  • Vật liệu Nano 1 chiều (1D): Có 2 chiều ở quy mô nanomet, 1 chiều tự do (> 100 nm). Ví dụ: Ống nano carbon (CNTs - Carbon Nanotubes), dây nano (Nanowires như Si, ZnO), sợi nano (Nanofibers).

  • Vật liệu Nano 2 chiều (2D): Có 1 chiều ở quy mô nanomet, 2 chiều còn lại mở rộng. Ví dụ: Màng Graphene, màng dầy nano oxit kim loại, cấu trúc MXenes, màng vật liệu MoS₂.

  • Vật liệu Nano 3 chiều (3D): Cả 3 chiều đều lớn hơn 100 nm nhưng cấu trúc bên trong chứa các khối xây dựng kích thước nano. Ví dụ: Vật liệu xốp Aerogel, vật liệu nanocomposite polymer, polycrystal hạt nano.

2.2. Đặc tính lý hóa vượt trội của vật liệu Nano

Sự khác biệt cốt lõi giữa vật liệu Nano và vật liệu khối (Bulk materials) xuất phát từ hai nguyên lý vật lý cơ bản:

  1. Tỷ lệ diện tích bề mặt trên thể tích (Surface-to-Volume Ratio): Khi hạt vật liệu bị chia nhỏ từ 1 µm xuống 10 nm, tỷ lệ số nguyên tử nằm trên bề mặt so với tổng số nguyên tử của hạt tăng từ dưới 1% lên tới hơn 15% - 50%. Diện tích bề mặt riêng BET (Brunauer-Emmett-Teller) tăng vọt (thường đạt từ 100 m²/g đến > 1000 m²/g), làm tăng đáng kể mật độ tâm hoạt tính hóa học và khả năng hấp phụ.

  2. Hiệu ứng kích thước lượng tử (Quantum Size Effect): Khi kích thước hạt nhỏ hơn bước sóng De Broglie của electron, bán kính Bohr exciton bị giới hạn, dẫn đến sự gián đoạn của các mức năng lượng. Sự dịch chuyển vùng cấm (Bandgap engineering) làm thay đổi màu sắc, tính chất phát quang và khả năng dẫn điện của vật liệu. Ví dụ: Vàng ở dạng khối có màu vàng kim và trơ hóa học, nhưng hạt nano vàng (AuNPs 5–20 nm) có dung dịch màu đỏ rubi và khả năng xúc tác cao cho các phản ứng oxy hóa.

3. Các phương pháp tổng hợp vật liệu Nano phổ biến

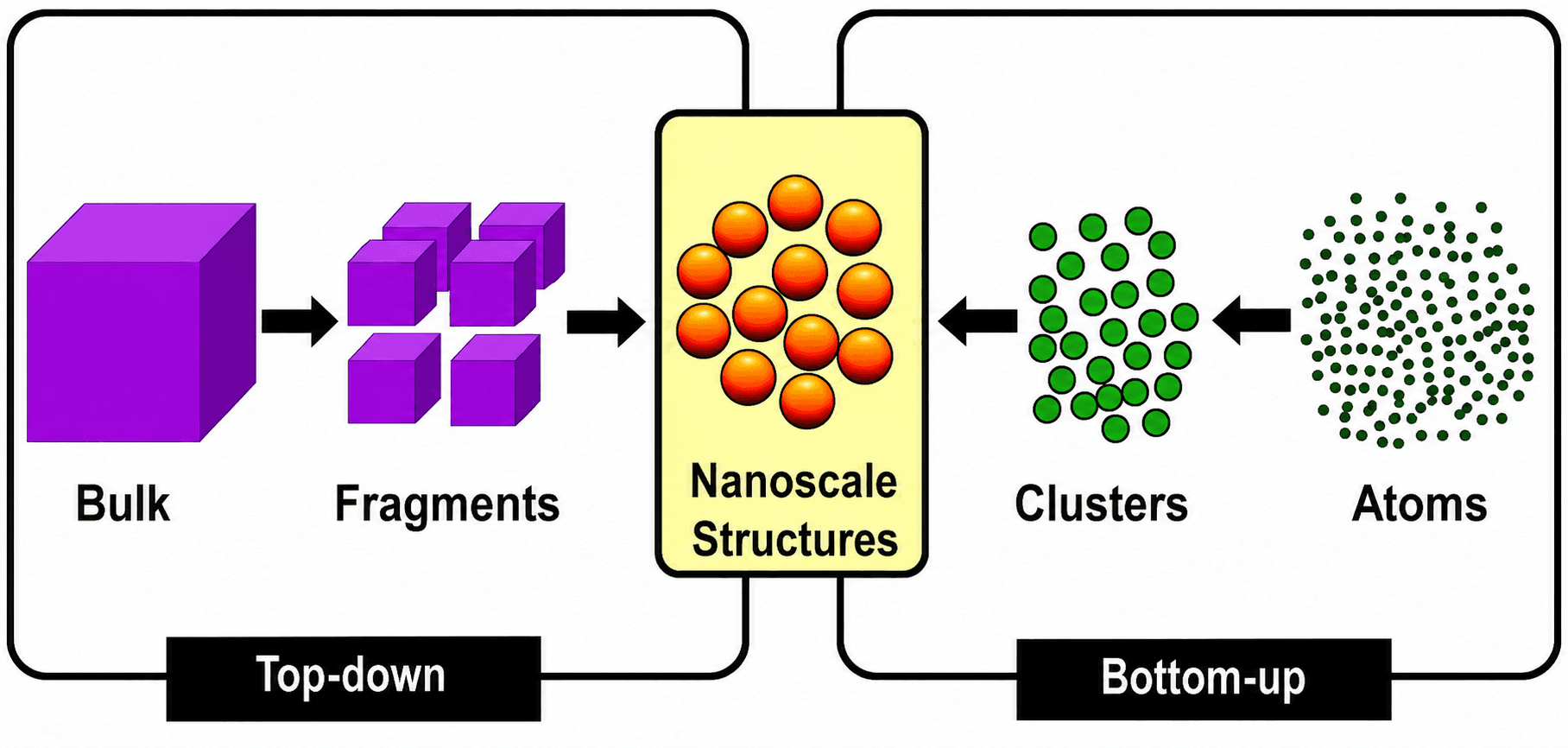

Sơ đồ so sánh hai nguyên lý tổng hợp vật liệu Nano Top-down và Bottom-up

Quá trình chế tạo vật liệu Nano phân thành hai tiếp cận công nghệ chính:

3.1. Phương pháp Top-down (Cơ học/Nghiền)

Phương pháp Top-down đi từ vật liệu khối kích thước lớn, sử dụng năng lượng cơ học hoặc vật lý để phá vỡ liên kết tinh thể và chia nhỏ hạt xuống quy mô nanomet.

  • Cơ chế kỹ thuật: Sử dụng hệ thống nghiền bi quay nhanh (High-Energy Ball Milling) hoặc công nghệ khắc quang (Photolithography/Laser Ablation). Trong máy nghiền bi, tốc độ quay từ 300 rpm đến 650 rpm tạo ra lực va đập và lực cắt lớn giữa các bi nghiền (WC hoặc ZrO₂) và bột vật liệu.

  • Ưu điểm: Khả năng sản xuất sản lượng lớn, chi phí thiết bị ban đầu hợp lý.

  • Nhược điểm: Phân bố kích thước hạt rộng, độ đồng đều kém (độ lệch chuẩn kích thước hạt ±20–30%), nguy cơ nhiễm bẩn từ bi nghiền và khuyết tật mạng tinh thể cao.

3.2. Phương pháp Bottom-up (Hóa học/Hóa ướt/Sol-gel)

Phương pháp Bottom-up xây dựng cấu trúc nano từ cấp độ nguyên tử, phân tử hoặc ion thông qua các phản ứng hóa học tinh vi.

  • Cơ chế kỹ thuật (Ví dụ quy trình Sol-gel): Tiền chất kim loại alkoxide [M(OR)₄] hoặc muối vô cơ thủy phân trong môi trường dung môi (Methanol, Ethanol tinh khiết phân tích) tạo thành hệ keo (Sol). Quá trình ngưng tụ tiếp diễn tạo mạng lưới không gian 3 chiều (Gel). Tiếp theo là công đoạn sấy (sấy siêu tới hạn tạo Aerogel hoặc sấy đông khô) và nung kết tinh ở nhiệt độ 400 °C – 800 °C.

  • Ưu điểm: Tối ưu hóa độ đồng đều (độ lệch hạt < 5%), dễ kiểm soát hình thái (hình cầu, thanh, đĩa), độ tinh khiết hóa học cao (> 99.9%).

Bảng so sánh các phương pháp tổng hợp vật liệu Nano

Tiêu chí kỹ thuật

Phương pháp Top-down (Nghiền bi năng lượng cao)

Phương pháp Bottom-up (Phương pháp Sol-gel)

Phương pháp Bottom-up (Khử hóa học)

Nguyên lý

Phá vỡ vật liệu khối bằng lực cơ học

Thủy phân và ngưng tụ tiền chất hóa học

Khử ion kim loại bằng chất khử trong dung dịch

Kích thước hạt thu được

20 nm – 100 nm

2 nm – 50 nm

1 nm – 20 nm

Độ đồng đều hạt (PDI)

Rộng (PDI > 0.4)

Hẹp (PDI < 0.15)

Rất hẹp (PDI < 0.1)

Độ tinh khiết sản phẩm

Trung bình (dễ lẫn tạp vết từ bi/buồng nghiền)

Cao (> 99.5% tùy thuộc hóa chất đầu vào)

Rất cao (> 99.9%)

Khả năng mở rộng quy mô

Dễ dàng (Dạng công nghiệp)

Phức tạp hơn (Đòi hỏi kiểm soát quy trình khắt khe)

Trung bình (Phù hợp quy mô PTN/Pilot)

Chi phí hóa chất đầu vào

Thấp (Sử dụng quặng/bột thô)

Cần tiền chất tinh khiết (TCI, VWR, SRLchem)

Cần muối kim loại & chất trợ hoạt tính

4. Ứng dụng thực tiễn của Công nghệ Nano trong đời sống và công nghiệp

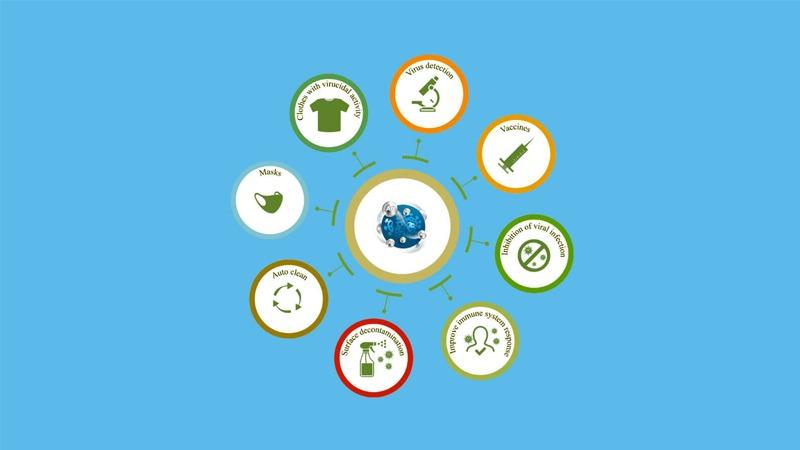

Tổng hợp các mảng ứng dụng nổi bật của công nghệ Nano trong y sinh, môi trường, năng lượng

4.1. Công nghệ Nano trong xử lý nước và môi trường

Vật liệu nZVI (Nano Zero-Valent Iron): Hạt sắt nano hóa trị 0 với đường kính 20–80 nm có tính khử cực mạnh. nZVI xử lý hiệu quả các hợp chất hữu cơ chứa clo khó phân hủy (Trichloroethylene - TCE) và khử các ion kim loại nặng vô cơ như Cr⁶⁺ thành Cr³⁺ ít độc hơn với hiệu suất loại bỏ đạt > 98%.

Xúc tác quang TiO₂ (Titanium Dioxide): Dưới bức xạ tử ngoại (bước sóng λ < 387 nm với năng lượng vùng cấm E_g = 3.2 eV), TiO₂ kích thích tạo ra các cặp electron-lỗ trống (e⁻/h⁺). Các gốc do hydroxyl (•OH) và superoxide (•O₂⁻) sinh ra có khả năng oxy hóa hoàn toàn dư lượng thuốc bảo vệ thực vật, chất màu dệt nhuộm thành CO₂ và H₂O.

Ống nano carbon (CNTs) & Màng Graphene: Được ứng dụng làm màng lọc RO thế hệ mới cho quá trình khử muối nước biển nhờ khả năng cho phân tử nước đi qua với tốc độ chảy cao hơn 100–1000 lần so với màng polymeric truyền thống.

4.2. Ứng dụng trong Y sinh và Dược phẩm

Hệ dẫn truyền thuốc hướng mục tiêu (Targeted Drug Delivery): Bọc các dược chất ung thư (như Doxorubicin, Paclitaxel) trong hạt nano Liposome hoặc Polymer Micelles (kích thước 50–150 nm). Cấu trúc này giúp thuốc kéo dài thời gian tuần hoàn trong máu, bám dính chính xác vào khối u nhờ hiệu ứng EPR (Enhanced Permeability and Retention) và giảm tác dụng phụ lên tế bào lành.

Chẩn đoán hình ảnh & Liệu pháp quang nhiệt: Hạt nano vàng (AuNPs) hoặc hạt nano oxit sắt từ (Fe₃O₄) làm chất tương phản trong chụp cộng hưởng từ (MRI). Khi chiếu tia hồng ngoại gần (NIR, 700–900 nm), hạt AuNPs hấp thụ năng lượng và chuyển thành nhiệt năng tiêu diệt tế bào ung thư tại chỗ mà không tổn thương mô xung quanh.

4.3. Ứng dụng trong Năng lượng và Điện tử

Pin Lithium-ion và Siêu tụ điện (Supercapacitors): Phủ màng Graphene hoặc CNTs lên vật liệu điện cực (LiFePO₄, Anode Silicon) làm tăng độ dẫn điện thêm 10²–10⁴ S/m, hạn chế sự giãn nở thể tích của Silicon khi xen giài ion Li⁺, qua đó tăng dung lượng lưu trữ lên gấp 3 lần và rút ngắn thời gian sạc xuống dưới 15 phút.

Linh kiện bán dẫn & Chấm lượng tử (Quantum Dot Display): Công nghệ màn hình QLED sử dụng các hạt bán dẫn nano CdSe/ZnS kích thước 2–10 nm. Bằng cách điều chỉnh chính xác kích thước hạt, dải màu hiển thị đạt đến 100% tiêu chuẩn DCI-P3 với mức tiêu thụ điện năng thấp hơn 30% so với OLED thông thường.

4.4. Ứng dụng trong Công nghiệp sản xuất và May mặc

Vải kháng khuẩn & Chống bám bẩn: Phủ hạt nano bạc (AgNPs, kích thước 10–30 nm) lên sợi dệt giúp phóng thích ion Ag⁺ phá hủy màng tế bào vi khuẩn, mang lại khả năng kháng khuẩn > 99% ngay cả sau 50 lần giặt. Lớp phủ nano Silica tạo hiệu ứng "lá sen" chống thấm nước và dầu tuyệt đối.

Vật liệu Nanocomposite siêu nhẹ, siêu bền: Phối trộn CNTs (1–3% khối lượng) vào nhựa Epoxy hoặc sợi Carbon giúp tăng độ bền kéo cơ học lên 40% và giảm 25% khối lượng khung xe ô tô, cánh máy bay.

5. Lưu ý an toàn khi tiếp xúc và sử dụng vật liệu Nano trong phòng thí nghiệm

Nhân viên phòng lab trang bị đầy đủ PPE trang bị khẩu trang N95 và làm việc trong tủ hút khí độc

Do kích thước hạt siêu nhỏ cùng diện tích bề mặt lớn, hạt nano có khả năng xuyên qua màng tế bào, đi vào hệ hô hấp và mạch máu. Việc đảm bảo an toàn phòng lab (tuân thủ tiêu chuẩn ISO/TR 12885:2018) là yêu cầu bắt buộc đối với nhân sự nghiên cứu.

Quy trình thao tác chuẩn (SOP) về an toàn và khắc phục sự cố vật liệu Nano:

  1. Trang bị bảo hộ cá nhân (PPE) chuyên dụng:

    • Sử dụng khẩu trang/mặt nạ lọc tối thiểu đạt chuẩn N95 hoặc FFP3 (loại bỏ ≥ 95% hạt có đường kính aerodynamol 0.3 µm).

    • Đeo kính bảo hộ kín viền (Goggles) chống bắn màng keo/bụi khô.

    • Đeo găng tay Nitrile hai lớp (chống đâm xuyên và không bám dính tĩnh điện).

  2. Thao tác trong khu vực cô lập:

    • Mọi thao tác cân, pha chế bột nano khô hoặc xịt phun sương phải thực hiện hoàn toàn bên trong Tủ hút khí độc (Fume Hood) có vận tốc dòng khí mặt tủ đạt 0.5 m/s hoặc Tủ an toàn sinh học cấp II tích hợp bộ lọc HEPA H14 (hiệu suất lọc 99.995%).

    • Không thao tác với bụi nano khô ở môi trường thoáng khí tự nhiên.

  3. Quy trình xử lý khi sự cố tràn đổ (Troubleshooting Spills):

    • Bước 1: Cách ly ngay lập tức khu vực sự cố, tắt các thiết bị thông gió cục bộ có thể làm phát tán bụi nano.

    • Bước 2: Dùng khăn lau chuyên dụng đã làm ẩm bằng nước hoặc dung môi thích hợp để thu gom (phương pháp Wet-wiping). Tuyệt đối không dùng chổi quét khô hoặc máy hút bụi thông thường (trừ khi là máy hút bụi HEPA chống nổ chuyên dụng).

    • Bước 3: Thu gom toàn bộ chất thải rác khô, khăn lau vào túi nilon zip đôi có dán nhãn "Chất thải Nano nguy hại" và xử lý theo quy định quản lý chất thải nguy hại.

  4. Bảo quản dung dịch keo Nano:

    • Lưu trữ trong chai thủy tinh Borosilicate Type I nhãn đậm màu, đóng chặt nắp có lớp lót PTFE. Đặt chai ở vị trí tránh ánh nắng trực tiếp và sử dụng máy siêu âm để phân tán lại hạt trước khi lấy mẫu phân tích.

6. Mua hóa chất và thiết bị nghiên cứu vật liệu Nano ở đâu uy tín?

Quá trình tổng hợp và phân tích vật liệu Nano đòi hỏi khắt khe về độ tinh khiết hóa học của tiền chất cũng như tính chuẩn xác của các thiết bị đo kiểm. Bất kỳ một lượng tạp chất nhỏ nào cũng có thể biến đổi hoàn toàn cơ chế phản ứng và kích thước hạt thu được.

Là đơn vị tiên phong chuyển đổi theo mô hình sàn thương mại điện tử chuyên ngành khoa học kỹ thuật tại Việt Nam, Labee cung cấp giải pháp trọn gói phục vụ lĩnh vực nghiên cứu và sản xuất vật liệu Nano:

  • Hóa chất tiền chất & Dung môi tinh khiết cao: Labee là đại lý ủy quyền và đối tác phân phối chính thức của TCI (Tokyo Chemical Industry), Avantor (VWR, Rankem) và SRLchem. Chúng tôi sẵn sàng cung cấp các dòng tiền chất alkoxide, muối kim loại độ tinh khiết > 99.9%, chất hoạt động bề mặt (Surfactants) và dung môi chuẩn HPLC/LC-MS.

  • Vật tư tiêu hao phân tích sắc ký & Phụ tùng đo lường: Cung cấp màng lọc xi-lanh Vico Science/ALWSCI (đường kính lỗ 0.22 µm), linh kiện cao cấp cho hệ thống ICP-MS/ICP-OES từ Glass Expansion (GE) và vật liệu tham chiếu chuẩn OAS từ Alpha Resources giúp phục vụ công tác định lượng và đánh giá thành phần cấu trúc hạt.

  • Giải pháp tối ưu chi phí (Tiết kiệm 30% - 40% ngân sách): Bên cạnh các dòng hóa chất phân tích cao cấp từ EU/Mỹ/Nhật, Labee mang đến các dòng sản phẩm chất lượng tương đương từ SRLchem (Ấn Độ) và Supertek giúp các phòng lab tối ưu hóa ngân sách vận hành mà vẫn đảm bảo đầy đủ chứng từ COA, SDS/MSDS theo chuẩn quốc tế.

Đội ngũ kỹ sư hóa học và cố vấn kỹ thuật của Labee luôn sẵn sàng hỗ trợ tư vấn giải pháp lựa chọn tiền chất phù hợp với từng phương pháp tổng hợp Nano của quý khách hàng.

Xem thêm: Cách lựa chọn hóa chất phòng thí nghiệm: Phân loại & Lưu ý quan trọng cho Lab từ A - Z

7. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Q1: Tại sao dung dịch hạt nano vàng (AuNPs) thu được bằng phương pháp khử hóa học bị đổi từ màu đỏ sang màu xanh tím và lắng cặn sau một thời gian bảo quản?

Trả lời: Hiện tượng này do sự tụ tập hạt (Aggregation). Trong dung dịch, nếu lực đẩy tĩnh điện hoặc lực cản không gian giữa các hạt không đủ lớn để thắng lực hút Van der Waals, các hạt nano AuNPs sẽ dính lại với nhau làm tăng kích thước hạt hiệu dụng. Sự tăng kích thước này làm dịch chuyển đỉnh hấp thụ cộng hưởng Plasmon bề mặt (SPR - Surface Plasmon Resonance) từ bước sóng ~520 nm (màu đỏ) sang bước sóng dài hơn ~650 nm (màu xanh/tím). Để khắc phục, cần bổ sung chất trợ hoạt động bề mặt hoặc chất bọc bảo vệ (Capping agents) như Trisodium Citrate, PVP hoặc PEG với nồng độ chuẩn xác trong quá trình tổng hợp.

Q2: Khi đo kích thước hạt Nano bằng phương pháp tán xạ ánh sáng động (DLS), chỉ số PDI (Polydispersity Index) bao nhiêu là đạt yêu cầu?

Trả lời: Chỉ số PDI phản ánh độ đồng đều về kích thước của hệ hạt. Trong đo lường DLS:

  • PDI < 0.1: Hệ đơn tán xạ rất cao (Monodisperse), kích thước hạt cực kỳ đồng đều.

  • PDI từ 0.1 đến 0.3: Hệ hạt có độ phân bố hẹp, đạt tiêu chuẩn khắt khe cho ứng dụng y sinh và dược phẩm.

  • PDI > 0.4: Hệ đa tán xạ (Polydisperse), phân bố kích thước hạt rộng.

  • PDI > 0.7: Hệ hạt bị tụ tập nghiêm trọng hoặc phân bố kích thước không phù hợp để phân tích bằng DLS.

Q3: Làm thế nào để loại bỏ hoàn toàn dư lượng chất hoạt động bề mặt (Surfactant) bám trên bề mặt hạt nano sau phản ứng bottom-up mà không làm biến đổi cấu trúc tinh thể?

Trả lời: Có thể áp dụng phương pháp ly tâm siêu tốc (Ultracentrifugation) kết hợp rửa nhiều lần bằng dung môi hỗn hợp (Nước siêu tinh khiết/Ethanol). Ly tâm ở gia tốc từ 15,000 rpm đến 25,000 rpm (tùy kích thước hạt) để thu cặn hạt, sau đó phân tán lại bằng siêu âm trong dung môi sạch. Ngoài ra, phương pháp lọc thẩm tách (Dialysis) sử dụng màng thẩm tách có ngưỡng cắt phân tử (MWCO) phù hợp cũng giúp loại bỏ surfactant tự do mà không làm biến đổi hình thái hạt.
