Điện Phân Nước Là Gì? Nguyên Lý, Công Nghệ & Ứng Dụng Sản Xuất Hydro Xanh

Điện phân nước là quá trình hóa học sử dụng dòng điện một chiều (DC) để phân tách phân tử nước (H₂O) thành khí Hydro (H₂) tại cực âm (Cathode) và khí Oxy (O₂) tại cực dương (Anode). Đây là công nghệ cốt lõi trong chuỗi sản xuất Hydro xanh năng lượng tái tạo, với thế điện phân lý thuyết tối thiểu 1.23 V ở điều kiện chuẩn (25 °C, 1 atm).

1. Điện phân nước là gì? Định nghĩa kỹ thuật chuẩn

Theo định nghĩa của Liên minh Quốc tế về Hóa học Thuần túy và Ứng dụng (IUPAC), điện phân nước là quá trình oxy hóa - khử phi tự phát, trong đó năng lượng điện tử từ dòng điện một chiều (DC) biến đổi thành hóa năng tích trữ trong các liên kết hóa học của Hydro và Oxy. Quá trình chuyển đổi này diễn ra bên trong một tế bào điện phân (Electrolytic Cell) bao gồm cực dương (Anode), cực âm (Cathode), chất điện ly và màng ngăn phân tách khí.

Phương trình phản ứng tổng quát diễn ra như sau:

2H₂O(l) → 2H₂(g) + O₂(g) (ΔH° = +571.6 kJ/mol, ΔG° = +474.4 kJ/mol tại 25 °C, 1 atm)

Về mặt nhiệt động lực học, phản ứng yêu cầu một lượng năng lượng tối thiểu tương ứng với biến thiên năng lượng tự do Gibbs (ΔG°). Điều này thiết lập nên thế điện phân lý thuyết tối thiểu là 1.23 V. Tuy nhiên, trong vận hành thực tế, do sự hiện diện của điện trở trong, tổn thất thuần động học và quá thế (overpotential) tại các điện cực, điện áp vận hành thực tế thường dao động trong khoảng 1.8 V – 2.4 V tùy thuộc vào công nghệ tế bào điện phân.

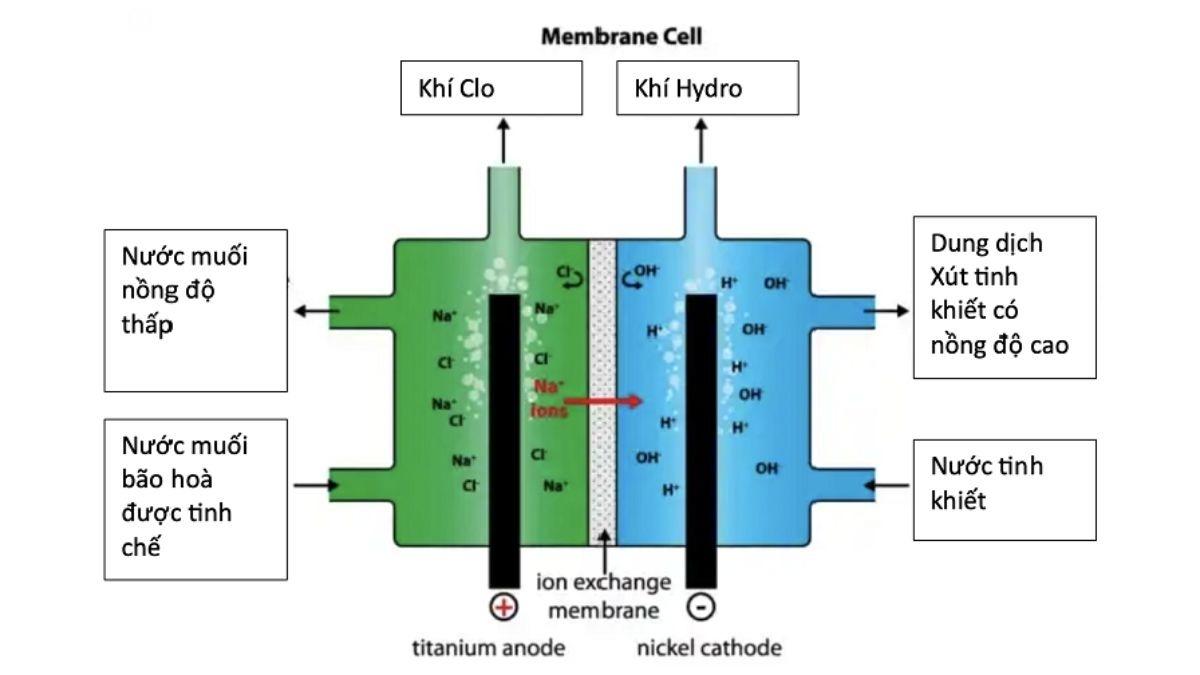

2. Cơ chế hóa học của quá trình điện phân nước

Cơ chế phân tách nước phụ thuộc trực tiếp vào môi trường chất điện ly (môi trường kiềm, môi trường axit hoặc môi trường trung tính). Dòng điện một chiều thúc đẩy quá trình chuyển dời electron, buộc các phân tử nước hoặc ion hydro tham gia vào hai bán phản ứng riêng biệt tại hai bề mặt tiếp xúc điện cực.

2.1. Phản ứng tại cực âm (Cathode)

Tại Cathode, quá trình khử (Reduction) diễn ra khi các cation hoặc phân tử nước nhận electron từ nguồn điện ngoài để tạo thành khí Hydro tự do (H₂).

• Trong môi trường axit (hoặc màng trao đổi proton PEM): Các ion hydronium (H⁺) bị khử trực tiếp tại bề mặt chất xúc tác: 2H⁺ + 2e⁻ → H₂(g) (E° = 0.00 V vs. SHE)

• Trong môi trường kiềm (hoặc trung tính): Phân tử nước nhận electron, giải phóng khí Hydro và tạo ra ion hydroxide (OH⁻): 2H₂O + 2e⁻ → H₂(g) + 2OH⁻ (E° = -0.83 V vs. SHE)

Tốc độ giải phóng khí H₂ tại Cathode tỉ lệ thuận với mật độ dòng điện (Current Density) tuân theo Định luật Điện phân Faraday.

2.2. Phản ứng tại cực dương (Anode)

Tại Anode, quá trình oxy hóa (Oxidation) diễn ra khi các anion hoặc phân tử nước nhường electron cho cực dương, giải phóng khí Oxy (O₂). Phản ứng tiến hóa oxy (OER - Oxygen Evolution Reaction) đòi hỏi động hóa học phức tạp hơn do liên quan đến quá trình chuyển đổi 4 electron.

• Trong môi trường axit: 2H₂O → O₂(g) + 4H⁺ + 4e⁻ (E° = +1.23 V vs. SHE)

• Trong môi trường kiềm: 4OH⁻ → O₂(g) + 2H₂O + 4e⁻ (E° = +0.40 V vs. SHE)

Do phản ứng OER đòi hỏi rào cản năng lượng hoạt hóa cao, quá thế tại Anode thường là nhân tố chính gây giảm hiệu suất toàn phần của tế bào điện phân.

3. Các yếu tố then chốt ảnh hưởng đến hiệu suất điện phân

Hiệu suất năng lượng của quá trình điện phân nước chịu tác động đồng thời bởi biến số nhiệt động lực học, động hóa học và đặc tính vật liệu cấu thành hệ thống.

3.1. Thế điện phân và mật độ dòng điện

Thế vận hành của tế bào điện phân (V_cell) được tính bằng tổng các thành phần:

V_cell = E_eq + η_anode + |η_cathode| + I × R_Ω

Trong đó:

• E_eq: Thế cân bằng nhiệt động lực học (1.23 V ở 25 °C, giảm xuống khi nhiệt độ tăng).

• η_anode, η_cathode: Quá thế tại Anode và Cathode do rào cản động hóa học.

• I × R_Ω: Độ sụt áp Ohmic gây ra bởi điện trở của chất điện ly, màng ngăn và các tiếp xúc điện.

Nâng nhiệt độ vận hành từ 25 °C lên 80 °C giúp giảm thế nhiệt động lực học và thế nhiệt trung hòa (Thermoneutral Voltage) xuống mức 1.48 V, đồng thời tăng tốc độ phản ứng tại điện cực. Mật độ dòng điện cao (A/cm²) gia tăng tốc độ sản xuất khí trên một đơn vị diện tích nhưng cũng làm tăng độ sụt áp Ohmic.

3.2. Vai trò của chất điện ly và độ dẫn điện

Nước siêu tinh khiết có độ dẫn điện cực thấp (κ ≈ 0.055 µS/cm tại 25 °C) do tích số ion của nước K_w = 1.0 × 10⁻¹⁴. Do đó, điện phân nước nguyên chất mà không có chất điện ly sẽ đòi hỏi điện áp cực cao, không hiệu quả về mặt năng lượng.

Để nâng cao độ dẫn điện của dung dịch:

• Môi trường kiềm: Sử dụng dung dịch KOH hoặc NaOH nồng độ 20% – 30% khối lượng, gia tăng độ dẫn điện lên mức 300 – 500 mS/cm.

• Môi trường màng Polyme: Sử dụng chất điện ly rắn (Solid Polymer Electrolyte - SPE) như màng Perfluorosulfonic Acid (PFSA/Nafion) cho phép vận chuyển ion H⁺ với độ dẫn cao mà không cần dung dịch axit lỏng.

3.3. Vật liệu điện cực và chất xúc tác (Catalyst)

Vật liệu điện cực quyết định quá thế phản ứng η. Để tối ưu hóa hiệu suất tiêu thụ năng lượng:

• Môi trường Axit/PEM: Bắt buộc sử dụng kim loại nhóm Bạch kim (PGM). Bạch kim (Pt) hoặc Palladium (Pd) là chất xúc tác tối ưu cho HER tại Cathode. Iridium Oxide (IrO₂) hoặc Ruthenium Oxide (RuO₂) là chất xúc tác bắt buộc cho OER tại Anode nhờ khả năng chống ăn mòn trong môi trường axit mạnh và điện thế cao.

• Môi trường Kiềm: Cho phép sử dụng các kim loại chuyển tiếp rẻ tiền hơn như Niken (Ni), hợp kim Niken-Cobalt (Ni-Co), Raney Nickel, hoặc vật liệu nền Perovskite, giúp giảm thiểu đáng kể chi phí đầu tư ban đầu (CAPEX).

"Việc lựa chọn chất xúc tác có diện tích bề mặt điện hóa lớn (ECSA) và độ bền hoạt tính cao trong điều kiện dòng điện biến thiên là chìa khóa để kéo dài tuổi thọ tháp điện phân vượt mốc 60,000 giờ vận hành," - Kỹ sư Kỹ thuật QA/QC Labee chia sẻ.

4. So sánh các công nghệ điện phân nước hiện đại

Hiện nay, ngành công nghiệp phân tách nước ghi nhận 3 công nghệ thương mại hóa và phát triển chính: Điện phân kiềm (AEL), Màng trao đổi Proton (PEM), và Điện phân gốm oxit nhiệt độ cao (SOEC).

4.1. Công nghệ điện phân kiềm (Alkaline Electrolysis - AEL)

AEL là công nghệ lâu đời nhất, sử dụng dung dịch KOH (20–30%) làm chất điện ly và màng ngăn xốp (Diaphragm) để tách khí H₂ và O₂. Điện cực thường làm bằng Niken phủ vật liệu hoạt tính.

• Ưu điểm: Chi phí đầu tư (CAPEX) thấp nhất, không dùng kim loại quý, tuổi thọ thiết bị cao (lên tới 90,000 giờ).

• Hạn chế: Mật độ dòng điện thấp (0.2 – 0.6 A/cm²), thời gian khởi động chậm (vài giờ), độ tinh khiết khí H₂ chưa xử lý thấp hơn PEM do sự thẩm thấu chéo qua màng ngăn.

4.2. Công nghệ màng trao đổi proton (PEM Electrolysis)

PEM sử dụng màng polyme dẫn proton rắn (PFSA) làm chất điện ly và màng ngăn cách điện. Nước siêu tinh khiết được cấp vào Anode, ion H⁺ di chuyển qua màng sang Cathode để tạo khí H₂.

• Ưu điểm: Mật độ dòng điện rất cao (1.0 – 3.0 A/cm²), thời gian phản hồi nhanh (vài giây), cực kỳ phù hợp khi tích hợp với nguồn năng lượng tái tạo biến thiên (điện mặt trời, điện gió). Khí Hydro sinh ra đạt độ tinh khiết cao (> 99.999%).

• Hạn chế: Chi phí đầu tư cao do sử dụng kim loại quý (Pt, Ir) và vật liệu Titan mạ cho tấm phân phối dòng (Bipolar plates).

4.3. Điện phân nước ở nhiệt độ cao (SOEC - Solid Oxide Electrolyzer Cell)

SOEC vận hành ở nhiệt độ cực cao (650 °C – 850 °C), sử dụng vật liệu gốm oxit rắn (như YSZ - Yttria-Stabilized Zirconia) làm chất điện ly rắn dẫn ion O²⁻.

• Ưu điểm: Hiệu suất điện năng tối ưu do tận dụng năng lượng nhiệt thừa từ các ngành công nghiệp, giảm lượng điện năng tiêu thụ xuống dưới 3.8 kWh/Nm³ H₂.

• Hạn chế: Thách thức cực lớn về độ bền vật liệu, suy giảm hiệu suất nhanh do sốc nhiệt, chi phí sản xuất cao, hiện đang ở giai đoạn thương mại hóa ban đầu.

Bảng so sánh thông số kỹ thuật các công nghệ điện phân nước

5. Ứng dụng thực tiễn của điện phân nước trong công nghiệp

Điện phân nước giữ vai trò trung tâm trong chiến lược phi carbon hóa (Decarbonization) các ngành công nghiệp nặng:

1. Sản xuất Hydro Xanh (Green Hydrogen): Tích hợp tháp điện phân với trang trại điện mặt trời hoặc điện gió để chuyển đổi điện năng dư thừa thành Hydro nhiên liệu. Hydro xanh đáp ứng tiêu chuẩn ISO 14687 Grade D cho pin nhiên liệu (FCEV) hoặc Grade A/B cho công nghiệp.

2. Tổng hợp Hóa chất & Phân bón: Hydro từ quá trình điện phân thay thế Hydro từ khí thiên nhiên (Steam Methane Reforming - SMR) trong quy trình Haber-Bosch để sản xuất Ammonia xanh (NH₃), sản xuất Methanol xanh, và hydro hóa dầu thực vật.

3. Luyện kim xanh (Green Steel): Sử dụng Hydro làm tác nhân khử trực tiếp quặng sắt (DRI - Direct Reduced Iron) thay thế than cốc, giảm đến 95% phát thải CO₂ trong ngành sản xuất thép.

4. Phòng thí nghiệm & Phân tích: Các máy phát khí Hydro tinh khiết cao (Hydrogen Generators) dựa trên màng PEM cung cấp khí carrier cho hệ thống sắc ký khí (GC-FID, GC-MS), loại bỏ hoàn toàn nguy cơ mất an toàn từ bình khí nén cao áp.

6. Hướng dẫn an toàn và vận hành thiết bị điện phân

Khí Hydro có khoảng giới hạn nổ rất rộng trong không khí (4% – 75% thể tích) và năng lượng kích nổ cực thấp (0.02 mJ). Do đó, vận hành hệ thống điện phân phòng thí nghiệm và công nghiệp đòi hỏi tuân thủ nghiêm ngặt các quy định an toàn theo ISO 22734 và ASTM E2719.

Quy trình thao tác chuẩn (SOP) và xử lý sự cố:

1. Kiểm tra độ siêu tinh khiết của nước cấp: Sử dụng nước cất 2 lần hoặc nước đạt chuẩn Type I (Milli-Q, độ dẫn điện < 0.1 µS/cm, TOC < 10 ppb). Nước chứa nhiều ion khoáng (Ca²⁺, Mg²⁺, Cl⁻) sẽ làm ngộ độc chất xúc tác màng PEM hoặc gây bám cặn điện cực kiềm.

2. An toàn kiểm soát rò rỉ khí (Leakage Check):

   • Đảm bảo hệ thống tích hợp cảm biến phát hiện rò rỉ khí H₂ tại điểm cao nhất của phòng máy (do H₂ nhẹ hơn không khí).

   • Thực hiện thử áp suất bằng khí Nitơ tinh khiết (N₂) ở 1.5 lần áp suất vận hành trước khi khởi động chạy dòng.

3. Quản lý nhiệt độ và áp suất:

   • Không vận hành tế bào điện phân vượt quá nhiệt độ giới hạn của màng/diaphragm (thường ≤ 80 °C đối với PEM tiêu chuẩn).

   • Luôn duy trì chênh lệch áp suất giữa hai buồng Cathode và Anode ΔP < 0.5 bar để tránh rách màng ngăn.

4. Xử lý sự cố hiện tượng pha lẫn khí (Gas Crossover):

   • Hiện tượng: Nồng độ H₂ trong dòng O₂ vượt quá 2% thể tích (ngưỡng cảnh báo an toàn).

   • Khắc phục: Lập tức ngắt nguồn điện DC, xả khí bằng Nitơ, kiểm tra sự suy giảm cấu trúc của màng xốp hoặc thay thế bộ ngưng tụ nước/màng lọc.

7. Câu hỏi thường gặp (FAQ) - Tối ưu SGE

7.1. Điện phân nước có phải là cách sản xuất Hydro sạch nhất?

Điện phân nước chỉ được coi là sạch tuyệt đối (Hydro xanh) khi nguồn điện cung cấp cho tháp điện phân hoàn toàn là năng lượng tái tạo (điện mặt trời, điện gió, thủy điện, điện hạt nhân). Nếu sử dụng điện lưới thương mại sản xuất từ nhiên liệu hóa thạch (than, khí đốt), lượng phát thải CO₂ gián tiếp tính trên mỗi kg H₂ sinh ra có thể tương đương hoặc cao hơn phương pháp Steam Methane Reforming (SMR).

7.2. Có thể điện phân nước biển trực tiếp không?

Điện phân nước biển trực tiếp đối mặt với hai thách thức kỹ thuật lớn:

• Sự cạnh tranh phản ứng giải phóng Clo (CER): Tại Anode, ion Chloride (Cl⁻) dễ bị oxy hóa tạo thành khí Clo (Cl₂) độc hại thay vì giải phóng Oxy (O₂), gây ăn mòn cực kỳ nghiêm trọng điện cực.

• Tạo kết tủa hydroxide: Các ion Mg²⁺ và Ca²⁺ trong nước biển tạo kết tủa Mg(OH)₂ và CaCO₃ thụ động hóa bề mặt Cathode.

Hiện nay, giải pháp kinh tế nhất vẫn là kết hợp hệ thống lọc RO (Lọc ngược thẩm thấu) để khử khoáng nước biển trước khi đưa vào tháp điện phân.

Xem Thêm: Giải pháp kiểm nghiệm toàn diện: Mô hình triển khai hệ thống Lab chuẩn hóa cho Dược, Thực phẩm & Môi trường

8. Mua thiết bị điện phân và hóa chất thí nghiệm chính hãng ở đâu?

Để vận hành hệ thống điện phân đạt hiệu suất lý thuyết và an toàn tuyệt đối, chất lượng của hóa chất điện ly và độ tinh khiết của nước cấp đóng vai trò quyết định.

Labee là đơn vị hàng đầu tại Việt Nam cung ứng trọn bộ giải pháp hóa chất tinh khiết và thiết bị vật tư phụ trợ cho nghiên cứu & vận hành hệ thống điện phân:

• Hóa chất điện ly tinh khiết cao: Dung dịch Potassium Hydroxide (KOH) và Sodium Hydroxide (NaOH) đạt chuẩn ACS/AR/PA từ các thương hiệu ủy quyền chính thức SRLchem (Ấn Độ) và VWR (Avantor - Mỹ), đầy đủ chứng thư COA, MSDS minh bạch.

• Chất chuẩn & Vật tư tiêu hao: Hệ thống màng lọc chuyên dụng, bình định mức, cột lọc nước siêu tinh khiết, phụ tùng sắc ký khí Vico Science kiểm soát chất lượng khí Hydro đầu ra.

• Thiết bị đo kiểm thông số: Cân phân tích, máy đo độ dẫn điện (EC Meter), máy đo pH dung dịch chuẩn hóa đạt tiêu chuẩn ISO/IEC 17025.

Đội ngũ kỹ sư hóa học của Labee sẵn sàng hỗ trợ tư vấn kỹ thuật JIT (Just-In-Time), cấp hồ sơ pháp lý nhanh chóng và tối ưu chi phí vận hành cho các dự án nghiên cứu và sản xuất của quý khách hàng.

LIÊN HỆ TƯ VẤN KỸ THUẬT & TÀI LIỆU MSDS/COA:

• Sàn thương mại điện tử: Labee.vn

• Hotline kỹ thuật: 089 899 3922

• Email: sm@labee.vn

• Địa chỉ kho: KCN Xuyên Á, Đức Hòa, Long An / KCN Tân Bình, TP.HCM.

Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Q1: Làm thế nào để tính hiệu suất Faraday (Faradaic Efficiency) của tế bào điện phân phòng thí nghiệm?

Trả lời: Hiệu suất Faraday (η_F) được tính bằng tỉ số giữa thể tích khí H₂ thực tế thu được (V_thực) và thể tích khí lý thuyết tính theo Định luật Faraday (V_lý_thuyết):

η_F = (V_thực / V_lý_thuyết) × 100% = [V_thực / ((I × t / (z × F)) × (R × T / P))] × 100%

Trong đó I là dòng điện (A), t là thời gian (s), z = 2 (số electron trao đổi tạo 1 phân tử H₂), F = 96485 C/mol. Độ sụt giảm η_F phản ánh sự rò rỉ dòng điện (parasitic currents) hoặc hiện tượng thẩm thấu khí chéo qua màng.

Q2: Nguyên nhân gây ra hiện tượng tăng quá thế Anode (OER Overpotential) sau một thời gian vận hành và cách khắc phục?

Trả lời: Tăng quá thế Anode thường do: (1) Sự hòa tan/thụ động hóa lớp xúc tác kim loại quý (IrO₂/RuO₂), (2) Tích tụ cặn khoáng ion đa điện tích (Fe³⁺, Cu²⁺, Ca²⁺) làm ngộ độc trung tâm hoạt tính, (3) Lớp bong bóng khí O₂ tích tụ làm giảm diện tích tiếp xúc điện hóa (ECSA). Khắc phục bằng cách sử dụng nước cấp chuẩn Type I (< 0.1 µS/cm), sục rửa điện cực định kỳ bằng dung dịch acid nhẹ (HNO₃ 0.1M) và tối ưu hóa tốc độ dòng chảy chất điện ly.

Q3: Tại sao xúc tác Platinum (Pt) tại Cathode bị suy giảm hoạt tính (Deactivation) trong môi trường điện phân kiềm?

Trả lời: Mặc dù Pt có năng lượng tự do hấp phụ Hydro (ΔG_H*) gần bằng 0 trong môi trường axit, nhưng trong môi trường kiềm, phản ứng đòi hỏi bước bẻ gãy liên kết H-OH (bước Volmer) trước khi tạo H*. Sự tích tụ các ion kim loại tạp chất (Fe, Pb, Zn) từ dung dịch KOH cấp thấp phủ lên bề mặt Pt làm mất các điểm hoạt tính. Do đó, khuyến cáo bắt buộc sử dụng KOH cấp độ tinh khiết cao (AR/ACS grade từ SRLchem hoặc VWR) khi vận hành tế bào điện phân kiềm.
