Khúc xạ ánh sáng là gì? Bản chất vật lý và ứng dụng trong phân tích hóa học

Khúc xạ ánh sáng là hiện tượng chùm sáng bị đổi hướng khi truyền xiên góc qua mặt phân cách giữa hai môi trường trong suốt có chiết suất n khác nhau, do sự thay đổi vận tốc pha (v = c/n). Trong hóa phân tích, chỉ số chiết suất thu được từ hiện tượng này cho phép xác định độ tinh khiết, nồng độ chất tan (độ Brix, độ cồn) và nhận diện dung môi theo tiêu chuẩn ASTM D1218 và Dược điển.

1. Khúc xạ ánh sáng là gì? Định nghĩa kỹ thuật chuẩn

Dưới góc độ quang học ứng dụng và hóa phân tích, khúc xạ ánh sáng (Refraction of Light) là sự thay đổi hướng truyền của sóng điện từ khi đi qua mặt phân cách giữa hai môi trường truyền dẫn có mật độ quang học (optical density) khác nhau. Hiện tượng này xảy ra do sự thay đổi vận tốc pha của chùm sáng từ v₁ sang v₂.

Trong thực hành phòng thí nghiệm, hiện tượng khúc xạ không đơn thuần là một lý thuyết quang học thuần túy mà là cơ sở đo lường của chỉ số chiết suất (Refractive Index - n). Chỉ số này là một hằng số vật lý đặc trưng cho từng hợp chất tinh khiết ở nhiệt độ và bước sóng xác định, được quy định chặt chẽ trong các tiêu chuẩn quốc tế như ISO 280, ASTM D1218, Dược điển Việt Nam V (VDD V) và USP <831>.

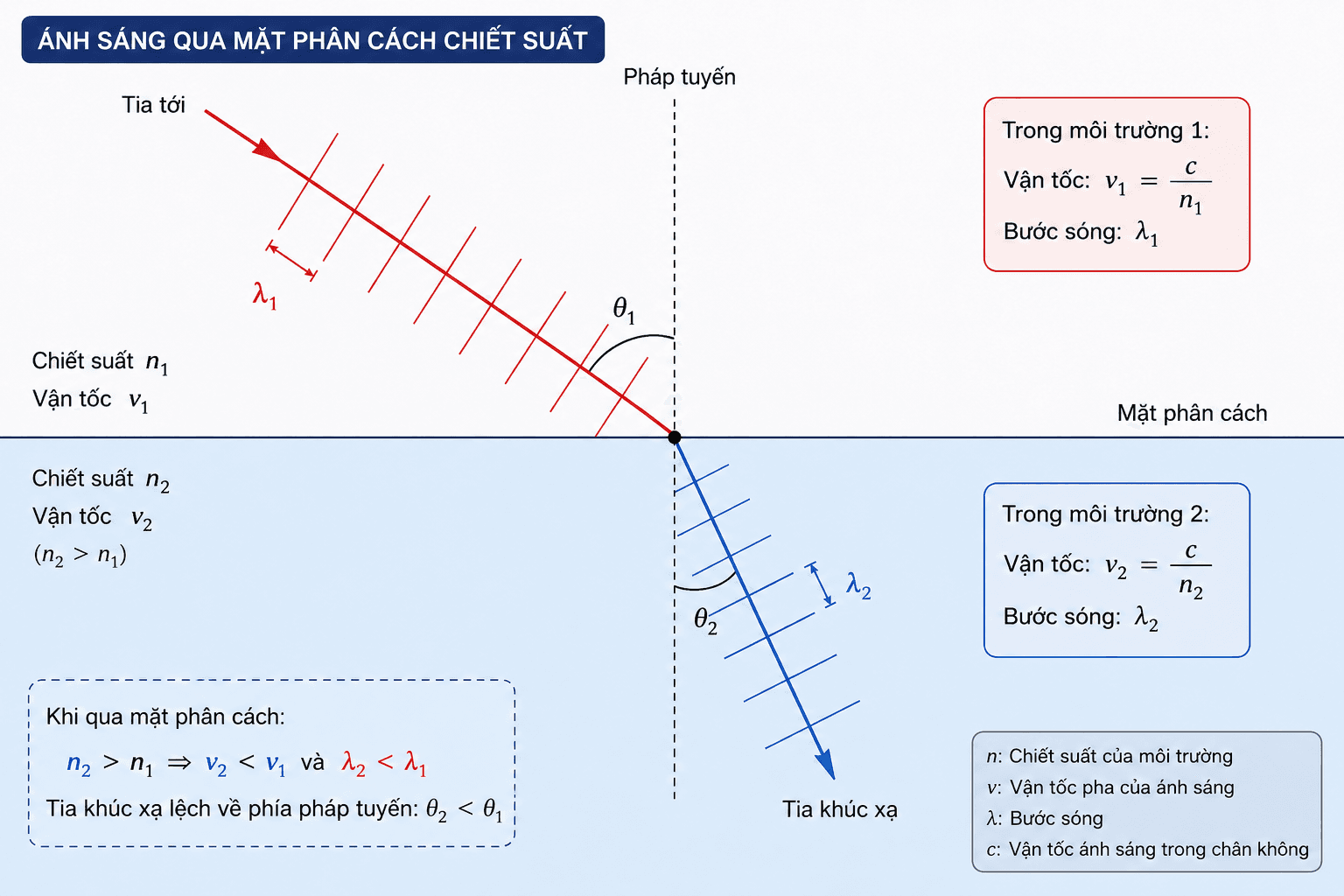

2. Bản chất vật lý: Tại sao ánh sáng bị khúc xạ?

Bản chất vật lý của hiện tượng khúc xạ xuất phát từ sự tương tác giữa trường điện từ của ánh sáng với mật độ electron trong môi trường vật chất.

Khi sóng ánh sáng truyền từ chân không (hoặc không khí) vào một môi trường lỏng hoặc rắn, chùm photon tương tác với mây electron của các phân tử, làm giảm vận tốc lan truyền pha.

• Vận tốc pha và bước sóng: Tần số f của chùm sáng giữ nguyên không đổi khi đi qua các môi trường khác nhau. Tuy nhiên, vận tốc pha v giảm xuống làm cho bước sóng λ bị thu ngắn tương ứng theo công thức: v = f × λ.

• Mật độ quang học và chiết suất: Chiết suất tuyệt đối n của một môi trường được tính bằng tỷ số giữa vận tốc ánh sáng trong chân không (c ≈ 2.9979 × 10⁸ m/s) và vận tốc pha v trong môi trường đó: n = c / v.

• Hiện tượng gãy góc: Do các điểm trên cùng một mặt đầu sóng (wavefront) chạm vào mặt phân cách không cùng một thời điểm khi truyền xiên góc, phần sóng bước vào môi trường mới sẽ bị chậm lại trước, dẫn đến việc toàn bộ mặt đầu sóng bị bẻ cong, tạo thành góc khúc xạ r lệch so với góc tới i.

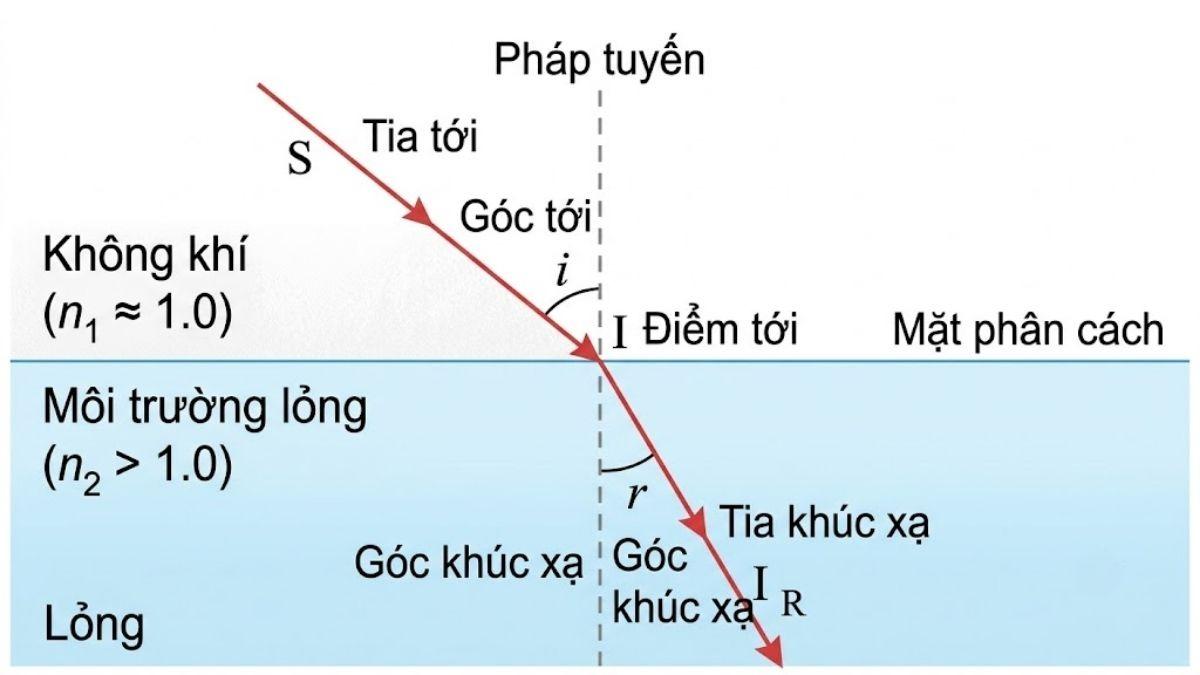

3. Định luật khúc xạ ánh sáng (Định luật Snell) và công thức tính

Định luật Snell (Snell's Law) thiết lập mối quan hệ định lượng giữa góc tới i và góc khúc xạ r thông qua chiết suất tương đối của hai môi trường:

n₁ × sin(i) = n₂ × sin(r)

Trong đó:

• n₁: Chiết suất tuyệt đối của môi trường 1 (môi trường chứa tia tới, thường là không khí n₁ ≈ 1.00027 hoặc lăng kính đo n₁ > 1.7).

• n₂: Chiết suất tuyệt đối của môi trường 2 (mẫu thử lỏng hoặc rắn).

• i: Góc tới, tạo bởi tia tới và đường pháp tuyến tại điểm tới.

• r: Góc khúc xạ, tạo bởi tia khúc xạ và đường pháp tuyến.

Nguyên lý Góc Tới Hạn (Critical Angle) trong thiết bị đo

Trong hầu hết các khúc xạ kế hiện đại (Refractometer), hiện tượng phản xạ toàn phần (Total Internal Reflection) tại góc tới hạn được ứng dụng để xác định chiết suất. Khi ánh sáng truyền từ môi trường có chiết suất cao (n₁ của lăng kính) sang môi trường mẫu có chiết suất thấp hơn (n₂), góc khúc xạ r đạt 90° tại góc tới hạn i_c:

sin(i_c) = n₂ / n₁ ⟹ n₂ = n₁ × sin(i_c)

Cơ chế này cho phép thiết bị đo chính xác chiết suất n₂ của mẫu thử chỉ bằng cách xác định vạch ranh giới sáng - tối trên cảm biến CCD hoặc thị kính, không phụ thuộc vào độ đục hay màu sắc của dung dịch.

4. Chiết suất (Refractive Index) – Chỉ số quan trọng trong hóa phân tích

Trong hóa phân tích, chiết suất được ký hiệu chuẩn là nD²⁰, biểu thị chiết suất đo ở nhiệt độ 20.0 °C ± 0.1 °C với bước sóng D của đèn Natri (λ = 589.3 nm).

Chiết suất mang các đặc tính kỹ thuật quan trọng:

1. Định danh chất (Identification): Mỗi hợp chất hữu cơ hoặc dung môi tinh khiết có một giá trị nD²⁰ cố định đến chữ số thập phân thứ 4 hoặc thứ 5.

2. Đánh giá độ tinh khiết (Purity Assessment): Sự xuất hiện của tạp chất tan làm thay đổi mật độ điện tử của dung dịch, dẫn đến sự biến thiên chiết suất so với chuẩn nD²⁰ gốc.

3. Định lượng nồng độ (Quantification): Đối với hệ hai cấu tử (binary mixture), chiết suất biến thiên tuyến tính hoặc theo hàm số bậc hai với nồng độ phần trăm khối lượng (% w/w) hoặc thể tích (% v/v).

Bảng đối chiếu chiết suất nD²⁰ chuẩn của một số dung môi phân tích phổ biến (Tiêu chuẩn ASTM D1218 / Dược điển)

5. Ứng dụng thực tế của hiện tượng khúc xạ trong thiết bị thí nghiệm

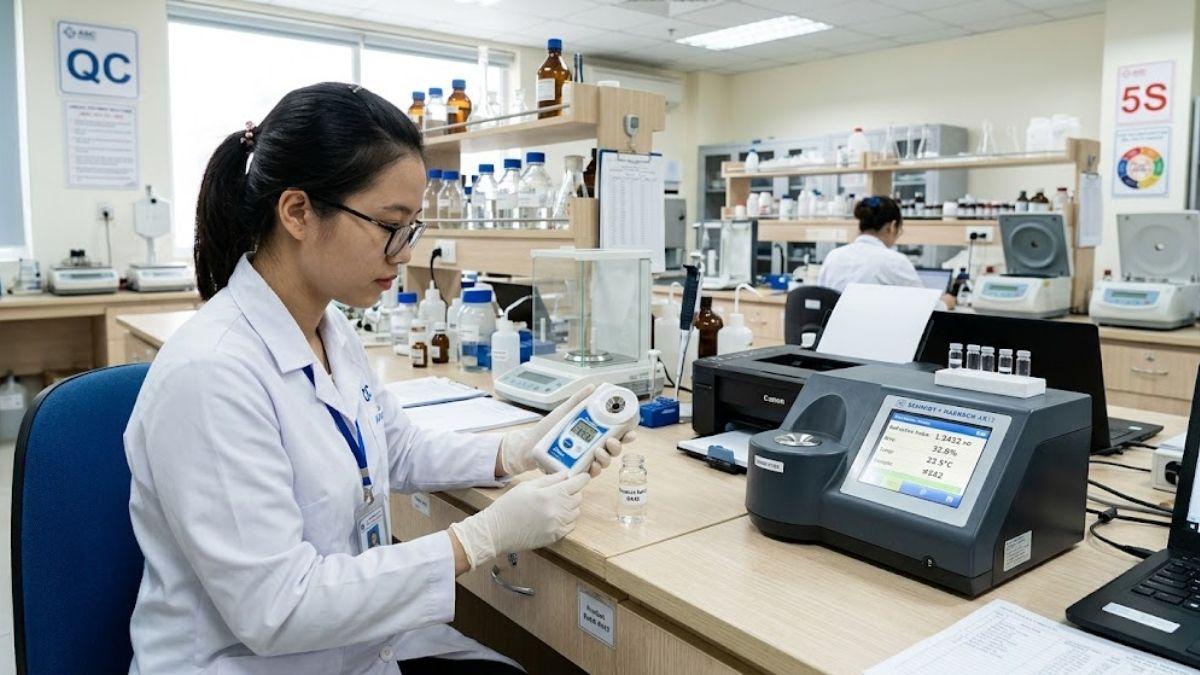

Khúc xạ kế (Refractometer) là thiết bị ứng dụng hiện tượng khúc xạ ánh sáng để đo lường nhanh chỉ số nD²⁰ hoặc các đại lượng chuyển đổi tương đương.

5.1. Xác định nồng độ dung dịch (Độ Brix, độ cồn, độ mặn)

Thang đo Brix (Thực phẩm & Đồ uống): 1°Brix tương đương với 1g Sucrose trong 100g dung dịch nước ở 20 °C. Theo tiêu chuẩn ICUMSA GS2/3-13, khúc xạ kế hiện số tự động bù nhiệt (ATC) giúp kiểm soát nồng độ đường trong nước ép, mứt, mật ong với độ chính xác ± 0.1°Brix.

Thang đo Salinity (Thủy sản & Môi trường): Xác định nồng độ Muối (NaCl tính theo phần nghìn ppt hoặc %) trong nước biển, nước nuôi trồng thủy sản hoặc nước thải công nghiệp.

Thang đo Alcohol/Cồn (Dược phẩm & Đồ uống có cồn): Đo chỉ số chiết suất để tra bảng OIML R22 xác định nồng độ Ethanol (% v/v) trong quá trình chưng cất và kiểm định chất lượng thành phẩm.

5.2. Kiểm tra độ tinh khiết của hóa chất

Trong công tác QA/QC tại các nhà máy dược phẩm đạt chuẩn EU-GMP hoặc phòng kiểm nghiệm ISO/IEC 17025, đo chiết suất là chỉ tiêu bắt buộc đối với nguyên liệu đầu vào dạng lỏng (tinh dầu, dung môi, tá dược lỏng).

"Khi kiểm tra dung môi HPLC hoặc nguyên liệu dược phẩm theo Dược điển, sai lệch nhiệt độ chỉ 0.5 °C cũng có thể làm chiết suất nD lệch ± 0.0002, dẫn đến đánh giá sai độ tinh khiết lô hàng. Do đó, kiểm soát nhiệt độ nghiêm ngặt là yêu cầu tiên quyết." – Kỹ sư Nguyễn Văn Minh, Cố vấn Kỹ thuật tại Labee.

Ví dụ: Nếu mẫu Toluene có chiết suất nD²⁰ = 1.4920 (lệch so với chuẩn 1.4969), điều này cảnh báo mẫu đã bị nhiễm ẩm hoặc lẫn tạp chất aliphatic khác.

6. Hướng dẫn sử dụng Khúc xạ kế chính xác để đạt kết quả tin cậy

Để đảm bảo kết quả đo chiết suất có độ lặp lại (RSD < 0.05%) và tuân thủ các tiêu chuẩn kỹ thuật (SOP), kỹ sư QA/QC cần tuân thủ quy trình chuẩn 5 bước dưới đây:

1. Chuẩn bị và ổn định nhiệt độ (Temperature Stabilization):

   • Đảm bảo khúc xạ kế và mẫu thử đạt cân bằng nhiệt ở 20.0 °C ± 0.1 °C. Nếu sử dụng khúc xạ kế để bàn, bật hệ thống Peltier ổn nhiệt trước khi đo 15 phút.

2. Hiệu chuẩn điểm Zero (Zero Calibration):

   • Nhỏ 2 - 3 giọt nước cất 2 lần (Purified Water, nD²⁰ = 1.3330) lên bề mặt lăng kính Sapphire/thủy tinh.

   • Đóng nắp lăng kính cẩn thận, đảm bảo không có bọt khí.

   • Nhấn nút CAL hoặc điều chỉnh vít hiệu chuẩn về vạch 0.0% / 1.3330.

3. Làm sạch và làm khô lăng kính:

   • Dùng giấy lau ống kính chuyên dụng (Lens Paper) hoặc khăn mềm không xơ để thấm nhẹ nước cất.

   • Rửa lại bề mặt lăng kính bằng Ethanol 99.9% hoặc Isopropanol để loại bỏ hoàn toàn vết dầu mỡ, sau đó để khô tự nhiên.

4. Thực hiện đo mẫu:

   • Nhỏ trực tiếp 0.2 - 0.5 mL mẫu thử lên lăng kính.

   • Quan sát qua thị kính (đối với dòng quang học) hoặc đọc giá trị hiển thị trên màn hình LCD (đối với dòng kỹ thuật số).

   • Ghi nhận giá trị chiết suất nD²⁰ hoặc độ Brix đến chữ số thập phân phù hợp với độ giải của máy.

5. Vệ sinh sau khi đo và bảo quản:

   • Vệ sinh ngay lăng kính bằng dung môi phù hợp (nước cất cho mẫu tan trong nước, dung môi hữu cơ nhẹ cho chất béo/dầu).

   • Tuyệt đối không dùng cồn nồng độ cao làm hỏng keo dán lăng kính hoặc dùng vật cứng kim loại làm xước bề mặt quang học.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

7. Mua thiết bị đo khúc xạ chính hãng ở đâu uy tín?

Việc lựa chọn thiết bị đo khúc xạ và các giải pháp hóa chất phân tích đòi hỏi tính minh bạch về nguồn gốc, chứng nhận hiệu chuẩn và hỗ trợ kỹ thuật liên tục.

Labee phân phối chính thức các dòng khúc xạ kế cầm tay, khúc xạ kế kỹ thuật số để bàn chính hãng từ các thương hiệu hàng đầu, đảm bảo đầy đủ chứng nhận CO/CQ, COA và hỗ trợ kỹ thuật JIT (Just-In-Time) tận nơi.

Giải pháp tối ưu chi phí vận hành phòng Lab từ hệ sinh thái Labee

Bên cạnh các thiết bị đo chính hãng, Labee mang đến hệ giải pháp toàn diện giúp tối ưu hóa 30% - 40% ngân sách vận hành phòng thí nghiệm:

• Hóa chất tinh khiết & Dung môi sắc ký: Cung cấp dung môi HPLC/AR chuẩn quốc tế từ VWR (Avantor), SRLchem, TCI với đầy đủ chứng nhận COA/MSDS, đảm bảo chiết suất chuẩn tuyệt đối cho quá trình chuẩn độ và chạy sắc ký.

• Dụng cụ thủy tinh & Vật tư chuẩn hóa: Các dòng bình định mức, ống đong, lăng kính và vật tư tiêu hao từ đối tác chiến lược Supertek, Isolab đạt chuẩn ISO/DIN, giảm chi phí đầu tư ban đầu nhưng vẫn duy trì độ chính xác cao nhất.

• Nền tảng thương mại điện tử 24/7: Khách hàng có thể tra cứu thông số kỹ thuật, xem chứng nhận COA/MSDS và đặt hàng trực tiếp trên hệ thống Labee.vn với chính sách giao hàng nhanh từ kho Long An & TP.HCM.

Đối với các thắc mắc về kỹ thuật đo khúc xạ hoặc nhu cầu tiếp cận tài liệu kiểm định, đội ngũ kỹ sư Labee sẵn sàng hỗ trợ chuyên sâu và cung cấp mẫu thử nghiệm miễn phí theo yêu cầu của phòng QA/QC.

8. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Câu hỏi 1: Tại sao nhiệt độ lại ảnh hưởng mạnh đến chỉ số chiết suất nD và cách khắc phục trong thực tế?

Trả lời: Khi nhiệt độ tăng, thể tích dung dịch nở ra làm mật độ phân tử và mật độ electron trên một đơn vị thể tích giảm xuống, làm chùm sáng truyền qua nhanh hơn (v tăng), dẫn đến chiết suất nD giảm. Tỉ lệ biến thiên chiết suất theo nhiệt độ (dn/dT) của chất lỏng thường dao động từ -0.00035 đến -0.00050 °C⁻¹. Cách khắc phục: Sử dụng khúc xạ kế có tích hợp bộ ổn nhiệt Peltier (20.0 °C ± 0.05 °C) hoặc khúc xạ kế có tính năng Tự động Bù nhiệt (ATC). Nếu đo ở nhiệt độ T ≠ 20 °C, cần áp dụng công thức hiệu chỉnh: nD²⁰ = nDᵀ + k × (T - 20), với k là hệ số bù nhiệt đặc trưng của mẫu.

Câu hỏi 2: Sự khác biệt giữa việc đo chiết suất bằng bước sóng Sodium D-line (589.3 nm) và các nguồn sáng LED thông thường là gì?

Trả lời: Hiện tượng tán sắc ánh sáng (Dispersion) khiến mỗi bước sóng ánh sáng đơn sắc bị khúc xạ với một góc khác nhau. Tiêu chuẩn quốc tế (ASTM D1218, Dược điển) quy định chiết suất chuẩn nD bắt buộc đo tại bước sóng D-line của đèn Natri (589.3 nm). Các khúc xạ kế kỹ thuật số hiện đại dùng đèn LED thường kết hợp với bộ lọc quang học dải hẹp (Narrowband Interference Filter) 589 nm để mô phỏng chính xác bước sóng Natri D-line, giúp kết quả đo tương thích tuyệt đối với các chỉ dẫn Pharmacopoeia.

Câu hỏi 3: Làm thế nào để khắc phục hiện tượng vạch ranh giới sáng - tối bị mờ hoặc bị nhòe màu khi đo bằng khúc xạ kế quang học?

Trả lời: Vạch ranh giới bị mờ hoặc nhòe dải màu quang phổ thường do 2 nguyên nhân:

1. Mẫu thử có độ tán sắc ánh sáng mạnh hoặc bị phân tán hạt/đục.

2. Thiết bị chưa được điều chỉnh lăng kính bù tán sắc (Amici Prism / Tự bù tán sắc). Khắc phục: Với khúc xạ kế quang học cầm tay, xoay vòng điều chỉnh tán sắc (Amici prism ring) cho đến khi đường ranh giới chuyển sang vạch sắc nét hoàn toàn. Với mẫu đục hoặc chứa hạt lơ lửng, cần lọc mẫu qua màng lọc Syringe Filter PVDF/PTFE 0.45 µm (Vico Science) trước khi nhỏ lên lăng kính.

Câu hỏi 4: Khi đo dung môi hữu cơ dễ bay hơi (như Ether, Acetone), chỉ số chiết suất thường bị trôi liên tục. Xử lý kỹ thuật thế nào?

Trả lời: Dung môi dễ bay hơi làm thay đổi nồng độ mẫu trên bề mặt lăng kính và gây giảm nhiệt độ cục bộ do quá trình thu nhiệt bay hơi, dẫn đến chỉ số nD tăng trôi liên tục. Xử lý: Bắt buộc sử dụng nắp đậy lăng kính có gioăng cao su kín (Volatile Sample Cover) hoặc sử dụng khúc xạ kế dòng chảy tự động (Flow-through Refractometer). Thao tác nhỏ mẫu và đọc kết quả phải hoàn tất trong dưới 3 giây.

9. Danh mục Tài liệu tham khảo (References)

• ASTM D1218-12(2021): Standard Test Method for Refractive Index and Refractive Dispersion of Hydrocarbon Liquids. ASTM International. https://www.astm.org/d1218-12r21.html
• USP <831>: Refractive Index. United States Pharmacopeia. https://www.usp.org/
• Dược điển Việt Nam V (2018): Phương pháp xác định chỉ số chiết suất. Bộ Y tế.
• ICUMSA Specification GS2/3-13 (2011): The Determination of Sugar by Refractometry. International Commission for Uniform Methods of Sugar Analysis. https://www.icumsa.org/
• ISO 280:1998: Essential oils — Determination of refractive index. International Organization for Standardization. https://www.iso.org/standard/3724.html
