Khúc xạ kế là gì? Nguyên lý, Phân loại và Hướng dẫn chọn mua thiết bị đo nồng độ chính xác

Khúc xạ kế là thiết bị đo chỉ số khúc xạ (Refractive Index - nD) của môi trường lỏng hoặc rắn nhằm xác định chính xác nồng độ phần trăm chất tan (như Brix, độ mặn, độ cồn). Thiết bị vận hành dựa trên định luật Snell và hiện tượng phản xạ toàn phần tại góc tới hạn giữa lăng kính và mẫu đo. Việc lựa chọn thiết bị phụ thuộc vào dải đo nD mong muốn, độ chính xác yêu cầu từ ±0.1% đến ±0.01% Brix, và khả năng bù nhiệt tự động (ATC).

1. Khúc xạ kế là gì? Định nghĩa kỹ thuật chuẩn

Khúc xạ kế là thiết bị quang học phân tích chuyên sâu dùng để xác định vận tốc truyền ánh sáng trong dung dịch mẫu so với vận tốc ánh sáng trong môi trường chân không, từ đó quy đổi thành chỉ số khúc xạ (Refractive Index - kí hiệu là nD). Đo lường chỉ số khúc xạ nD là phương pháp phân tích vật lý không phá hủy mẫu, được tiêu chuẩn hóa toàn cầu theo dược điển USP <831> và tiêu chuẩn ISO 5661 đối với các chất béo và dầu động thực vật.

Chỉ số khúc xạ của nước tinh khiết tại điều kiện nhiệt độ chuẩn 20 °C và bước sóng ánh sáng 589.3 nm (vạch phổ D của Natri) là 1.33299 nD. Khi dung dịch xuất hiện các chất hòa tan (đường, muối, protein), mật độ phân tử của dung dịch thay đổi, dẫn đến sự suy giảm vận tốc truyền sáng và làm tăng chỉ số khúc xạ nD. Dựa vào sự chênh lệch này, khúc xạ kế có thể xác định nồng độ phần trăm chất tan trong dung dịch một cách gián tiếp nhưng vô cùng nhanh chóng và chuẩn xác.

2. Nguyên lý hoạt động của khúc xạ kế

Mọi dòng khúc xạ kế hiện đại đều vận hành dựa trên hiện tượng vật lý quang học khi ánh sáng đi qua ranh giới giữa hai môi trường có chiết suất khác nhau. Sự thay đổi hướng đi của tia sáng tại giao diện tiếp xúc được định lượng hóa một cách nghiêm ngặt nhằm đảm bảo tính lặp lại của phép đo.

2.1. Định luật Snell trong khúc xạ ánh sáng

Khi một tia sáng truyền từ một môi trường có chiết suất n1 (ví dụ: lăng kính của khúc xạ kế, thường được chế tạo bằng kính thủy tinh flint có chiết suất cao hoặc đá sapphire tổng hợp có n1 khoảng 1.76 đến 1.80 nD) vào môi trường có chiết suất n2 (mẫu dung dịch cần đo có chiết suất thấp hơn, n2 < n1), hướng truyền của tia sáng sẽ bị lệch đi tại bề mặt phân cách.

Hiện tượng này được tuân thủ tuyệt đối theo Định luật Snell (Định luật khúc xạ ánh sáng):

n1 × sin(θ1) = n2 × sin(θ2)

Trong đó:

• n1: Chiết suất của môi trường lăng kính (đã biết trước).

• θ1: Góc tới của tia sáng trong lăng kính.

• n2: Chiết suất của mẫu dung dịch (cần xác định).

• θ2: Góc khúc xạ của tia sáng trong dung dịch mẫu.

Khi tăng dần góc tới θ1 đến một giá trị đặc biệt gọi là góc tới hạn (Critical Angle - θc), góc khúc xạ θ2 sẽ đạt giá trị 90 °. Tại thời điểm này, tia sáng không còn đi vào môi trường dung dịch nữa mà truyền dọc theo bề mặt phân cách giữa lăng kính và mẫu đo. Nếu góc tới vượt quá góc tới hạn (θ1 > θc), toàn bộ ánh sáng sẽ bị phản xạ ngược trở lại lăng kính - gọi là hiện tượng phản xạ toàn phần.

Công thức xác định chiết suất mẫu n2 từ góc tới hạn θc được rút gọn thành:

n2 = n1 × sin(θc)

Khúc xạ kế đo lường chính xác vị trí ranh giới giữa vùng sáng (phản xạ toàn phần) và vùng tối (khúc xạ vào mẫu) trên thang đo hoặc trên cảm biến quang học CCD để tính toán ra góc tới hạn θc, từ đó suy ngược ra chiết suất n2 của mẫu.

2.2. Mối liên hệ giữa chỉ số khúc xạ và nồng độ chất tan

Mỗi chất tan hòa tan trong dung dịch đều có một hệ số khúc xạ đặc trưng riêng biệt. Khi nồng độ của chất tan tăng lên, mật độ phân tử của dung dịch tăng tuyến tính hoặc cận tuyến tính, khiến cho vận tốc ánh sáng đi qua dung dịch giảm đi, kéo theo chỉ số khúc xạ nD tăng lên.

Trong ngành công nghiệp mía đường và thực phẩm, mối liên hệ này được quy chuẩn hóa bằng thang đo Brix (Brix scale) theo tiêu chuẩn của Ủy ban Quốc tế về Phương pháp Thống nhất Phân tích Đường (ICUMSA) SPS-3. Thang đo Brix biểu thị khối lượng sucrose khan (tính bằng gam) hòa tan trong 100 gam dung dịch nước tinh khiết (phần trăm theo khối lượng % w/w). Ví dụ, một dung dịch đạt 10.0% Brix có chiết suất nD là 1.34782 tại 20 °C. Đối với các dung dịch khác muối hay acid, người ta sử dụng các bảng quy đổi tương đương hoặc thiết lập hệ số bù (User Scales) riêng biệt.

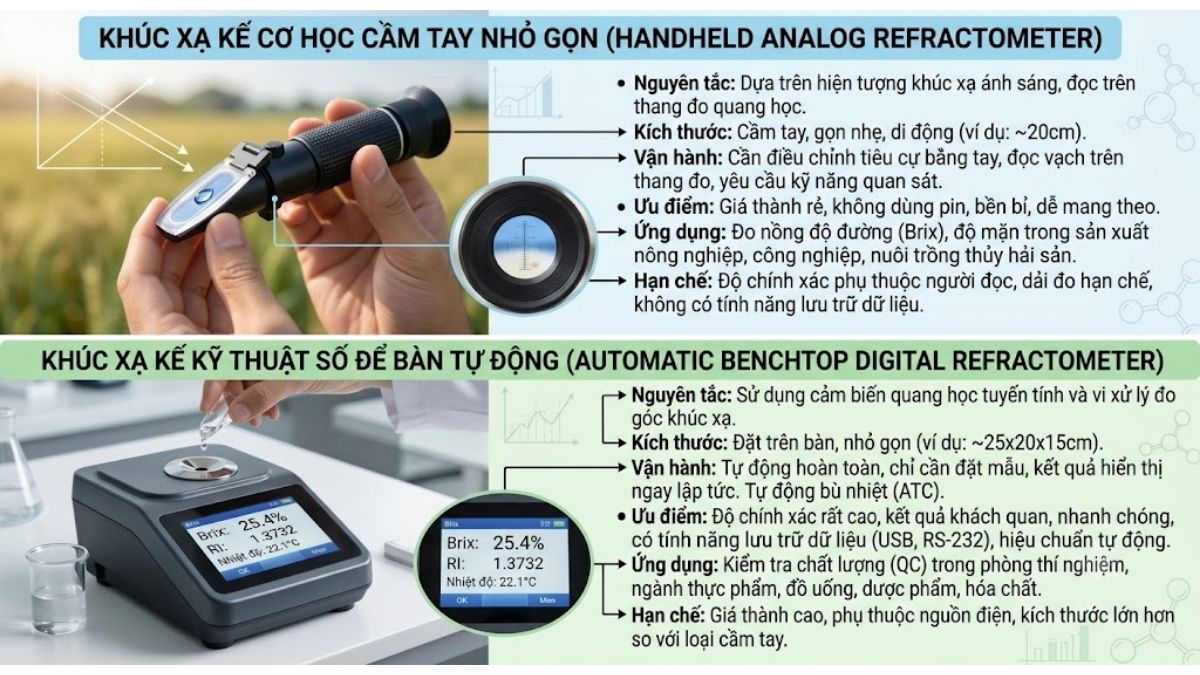

3. Phân loại khúc xạ kế phổ biến hiện nay

Tùy thuộc vào yêu cầu về độ chính xác, môi trường vận hành tại hiện trường hay trong phòng thí nghiệm chuẩn ISO 17025, công nghệ khúc xạ kế được chia làm hai nhóm chính.

3.1. Khúc xạ kế cơ học (Analog Refractometer)

Khúc xạ kế cơ học, hay còn gọi là khúc xạ kế lăng kính cầm tay, sử dụng nguồn ánh sáng tự nhiên hoặc ánh sáng đèn LED tích hợp đi qua lăng kính và mẫu đo. Người vận hành sẽ quan sát trực tiếp qua thị kính (eyepiece) để đọc vị trí đường ranh giới sáng-tối trên một thước đo chia vạch sẵn bên trong.

Đặc điểm kỹ thuật nổi bật:

• Cấu tạo vật lý: Không sử dụng mạch điện tử hay pin nguồn, lăng kính chế tác bằng thủy tinh có độ bền cơ học cao, vỏ ngoài bằng hợp kim nhôm hoặc polymer chịu lực.

• Tính năng ATC: Các model cao cấp trang bị một dải lưỡng kim (bimetallic strip) gắn cơ học vào thấu kính bên trong. Khi nhiệt độ môi trường thay đổi trong dải 10.0 °C đến 30.0 °C, dải lưỡng kim sẽ tự động co giãn để dịch chuyển nhẹ nhàng thước chia độ, bù trừ sai số nhiệt độ mà không cần tác động thủ công.

• Độ chính xác: Thường dao động trong khoảng ±0.1% đến ±0.2% Brix, thích hợp cho việc đo nhanh tại nông trường, khu vực thu mua nguyên liệu hoặc kiểm tra sơ bộ trên dây chuyền sản xuất.

3.2. Khúc xạ kế kỹ thuật số (Digital Refractometer)

Khúc xạ kế kỹ thuật số thay thế mắt người bằng một hệ thống cảm biến quang học mảng đi-ốt (Photodiode Array) hoặc cảm biến CCD/CMOS độ phân giải cao. Nguồn sáng được chuẩn hóa là đèn LED có bước sóng cố định 589.3 nm.

Đặc điểm kỹ thuật nổi bật:

• Khả năng bù nhiệt thông minh: Nhiệt độ ảnh hưởng cực kỳ nghiêm trọng đến chiết suất của chất lỏng. Khúc xạ kế kỹ thuật số tích hợp cảm biến nhiệt độ PT100 hoặc PT1000 áp sát vào bề mặt lăng kính để đo nhiệt độ thực tế với độ phân giải lên đến ±0.01 °C. Thiết bị sử dụng thuật toán phần mềm tự động tra cứu bảng hiệu chuẩn nhiệt độ (ví dụ bảng ICUMSA đối với đường) để quy đổi kết quả đo về trị số chuẩn tại 20.0 °C hoặc 25.0 °C.

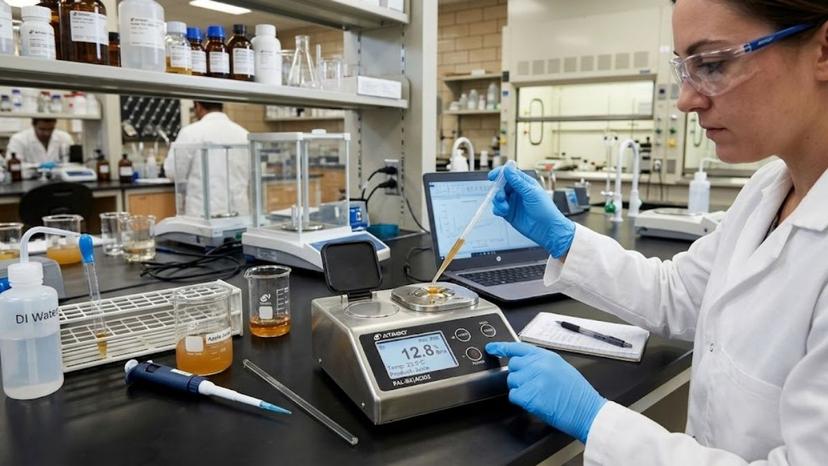

• Hệ thống điều nhiệt Peltier: Các dòng khúc xạ kế để bàn tự động phân khúc cao cấp tích hợp bộ phận điều nhiệt bán dẫn Peltier bên trong giếng mẫu. Hệ thống này có khả năng chủ động gia nhiệt hoặc làm lạnh mẫu đạt đúng nhiệt độ cài đặt (ví dụ ổn định mẫu tại đúng 20.00 °C ± 0.01 °C) trước khi tiến hành phép đo, loại bỏ hoàn toàn các sai số do biến động nhiệt độ môi trường gây ra.

• Độ chính xác cực cao: Đạt mức ±0.00002 nD về chiết suất hoặc ±0.01% Brix, kết xuất kết quả trực tiếp ra màn hình LCD chỉ sau 2 đến 3 giây, hỗ trợ lưu trữ dữ liệu theo tiêu chuẩn FDA 21 CFR Part 11 đối với ngành dược phẩm.

4. Ứng dụng thực tế của khúc xạ kế trong công nghiệp và phòng thí nghiệm

Phép đo khúc xạ là chỉ tiêu kiểm soát chất lượng bắt buộc trong nhiều quy trình sản xuất và nghiên cứu. Dưới đây là các ứng dụng điển hình tuân thủ theo các tiêu chuẩn quốc tế hiện hành:

• Công nghiệp Thực phẩm & Nước giải khát (F&B): Xác định hàm lượng đường tổng (Brix) trong nước hoa quả, mật ong, nước ngọt, sữa đặc theo tiêu chuẩn AOAC 990.35. Đo chỉ số nD của dầu thực vật để kiểm tra độ tinh khiết và phát hiện lẫn tạp theo tiêu chuẩn ISO 5661.

• Ngành Dược phẩm & Mỹ phẩm: Kiểm tra độ tinh khiết của nguyên liệu đầu vào, các hoạt chất lỏng, tá dược, tinh dầu thơm theo quy định nghiêm ngặt của Dược điển Mỹ (USP <831>) và Dược điển Châu Âu (Ph. Eur.).

• Hóa chất & Công nghiệp Phụ trợ: Đo nồng độ chất chống đông Ethylene Glycol / Propylene Glycol trong hệ thống làm lạnh công nghiệp, nồng độ dung dịch Urê xử lý khí thải (AdBlue) theo tiêu chuẩn ISO 22241, nồng độ dầu cắt gọt kim loại, hàm lượng chất ức chế đóng băng trong nhiên liệu hàng không theo tiêu chuẩn ASTM D5006.

• Nông nghiệp & Nuôi trồng Thủy sản: Xác định độ mặn (‰ - phần nghìn) của nước biển và ao nuôi tôm cá, đảm bảo kiểm soát áp suất thẩm thấu sinh học tối ưu cho vật nuôi.

5. Hướng dẫn sử dụng và bảo quản khúc xạ kế bền bỉ

Để thiết bị hoạt động ổn định và giữ vững độ chính xác cơ học cũng như quang học qua nhiều năm sử dụng, đội ngũ Labee khuyến nghị người vận hành tuân thủ quy trình thao tác chuẩn (SOP) và quy trình bảo dưỡng dưới đây.

"Trong kiểm nghiệm dược phẩm và thực phẩm, kiểm soát nhiệt độ mẫu đo là yếu tố sống còn. Chỉ cần lệch 1 °C, chỉ số nồng độ Brix của dung dịch sucrose có thể sai số tới 0.08%, làm mất đi tính chuẩn xác của kết quả đạt chứng nhận ISO 17025." — Trích nhận định từ kỹ sư trưởng phòng dịch vụ kỹ thuật JIT tại Labee.

Quy trình Thao tác Chuẩn (SOP) khi đo mẫu và hiệu chuẩn:

1. Làm sạch bề mặt đo: Dùng khăn giấy chuyên dụng cho thấu kính quang học (Optical Tissue) thấm một ít cồn Isopropyl Alcohol (IPA) nồng độ 70% lau sạch nhẹ nhàng lăng kính và nắp đậy mẫu. Tuyệt đối không dùng giấy nhám, vải thô hoặc dung môi hữu cơ mạnh để tránh làm xước lớp phủ bảo vệ lăng kính.

2. Hiệu chuẩn điểm Không (Zero Calibration): Nhỏ từ 2 đến 3 giọt nước cất siêu tinh khiết đạt chuẩn ASTM Type II (có độ dẫn điện nhỏ hơn 1.0 µS/cm) lên giếng đo lăng kính. Đảm bảo nước cất phủ kín hoàn toàn bề mặt lăng kính và không xuất hiện bọt khí bên trong. Đợi khoảng 30 giây để nhiệt độ nước và lăng kính cân bằng. Nhấn nút "Zero" đối với máy kỹ thuật số hoặc xoay vít chỉnh trên khúc xạ kế cơ học để đưa trị số đo về đúng 0.0% Brix (hoặc 1.33299 nD tại 20.0 °C).

3. Thao tác đo mẫu thực tế: Lau khô hoàn toàn nước cất bằng giấy lau chuyên dụng. Nhỏ lượng mẫu vừa đủ (từ 0.2 mL đến 0.5 mL) lên lăng kính. Đậy nhẹ nắp bảo vệ (đối với model cầm tay) để mẫu trải đều thành một lớp mỏng, không tạo bọt khí. Đợi thiết bị ổn định nhiệt độ đo và đọc kết quả hiển thị trên màn hình hoặc qua thị kính.

4. Vệ sinh sau khi đo: Ngay sau khi kết thúc phép đo, lau sạch mẫu bằng khăn giấy mềm ẩm. Nếu mẫu chứa chất béo hoặc dầu, cần lau sạch bằng dung dịch nước rửa kính chuyên dụng hoặc cồn nhẹ, sau đó lau lại bằng nước cất và làm khô hoàn toàn trước khi cất trữ vào hộp bảo quản chống sốc.

Quy trình xử lý sự cố (Troubleshooting Guide):

1. Lỗi lệch điểm Zero liên tục: Nguyên nhân thường do lăng kính bị bám màng mỏng dầu hoặc cặn canxi từ nước mẫu cũ. Cách xử lý: Vệ sinh kỹ lăng kính bằng cồn IPA 90%, sau đó thực hiện lại phép hiệu chuẩn Zero bằng nước cất mới mở nắp.

2. Không nhìn thấy đường ranh giới rõ nét (Khúc xạ kế cơ học): Nguyên nhân do lượng mẫu nhỏ quá ít không phủ kín lăng kính hoặc lăng kính bị xước sâu. Cách xử lý: Nhỏ thêm mẫu đo, xoay vòng điều chỉnh tiêu cự (diopter) trên thị kính để lấy nét lại. Nếu lăng kính bị xước vật lý, cần liên hệ Labee để đánh bóng hoặc thay mới lăng kính.

3. Lỗi báo nhiệt độ không ổn định (Khúc xạ kế kỹ thuật số): Nguyên nhân do mẫu quá nóng hoặc quá lạnh so với dải bù nhiệt độ của máy. Cách xử lý: Đợi mẫu nguội bớt về dải nhiệt độ phòng (khoảng 20 °C - 25 °C) trước khi nhỏ lên lăng kính đo.

6. Các tiêu chí lựa chọn khúc xạ kế phù hợp với nhu cầu

Việc lựa chọn một khúc xạ kế tối ưu yêu cầu bộ phận thu mua (Procurement) và quản lý phòng lab (Lab Manager) phải đối chiếu rõ ràng giữa thông số kỹ thuật thiết bị với đặc tính mẫu cần phân tích.

Bảng đối chiếu thông số kỹ thuật (Comparison Matrix):

7. Tại sao nên mua khúc xạ kế chính hãng tại Labee?

Công ty TNHH Labee tự hào là đối tác phân phối chính hãng các dòng khúc xạ kế chất lượng cao từ các thương hiệu thiết bị đo lường danh tiếng trên thế giới tại thị trường Việt Nam. Chúng tôi cung cấp giải pháp toàn diện hướng tới việc giải quyết triệt để các khó khăn của khách hàng trong vận hành phòng thí nghiệm.

• Cam kết Minh bạch & Pháp lý: 100% khúc xạ kế do Labee cung cấp đều đi kèm đầy đủ chứng từ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) từ nhà sản xuất, hỗ trợ đầy đủ hồ sơ hiệu chuẩn, kiểm định theo tiêu chuẩn ISO 17025 quốc tế.

• Thời gian đáp ứng nhanh vượt trội (Dịch vụ JIT): Nhờ lợi thế vị trí kho chiến lược tại KCN Xuyên Á (Long An) sát cạnh TP.HCM, Labee đảm bảo khả năng giao hàng JIT (Just-In-Time) chỉ trong vòng 2 đến 4 giờ đối với khu vực bán kính 30 km từ văn phòng Tân Bình. Điều này giúp giảm thiểu tối đa thời gian dừng máy của phòng QC/QA tại các nhà máy sản xuất dược phẩm và thực phẩm.

• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ cố vấn và kỹ sư hóa-dược chuyên môn cao của Labee sẵn sàng hỗ trợ cài đặt thiết bị, đào tạo quy trình thao tác chuẩn (SOP), thiết lập thang đo cá nhân hóa (User Scales) phù hợp riêng với từng loại dung dịch mẫu đặc thù của quý khách hàng hằng ngày.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

8. Địa chỉ mua khúc xạ kế uy tín, giá tốt

Để nhận báo giá nhanh chóng trong vòng 15 phút hoặc yêu cầu kỹ sư của chúng tôi tư vấn demo thiết bị khúc xạ kế trực tiếp tại nhà máy của quý khách, xin vui lòng liên hệ với Labee qua các kênh thông tin chính thức:

• Trụ sở chính: Văn phòng Labee, Khu công nghiệp Tân Bình, Quận Tân Phú, Thành phố Hồ Chí Minh.

• Hệ thống kho vận: Kho hàng Labee, Khu công nghiệp Xuyên Á, Tỉnh Long An.

• Hotline hỗ trợ kỹ thuật và báo giá: 089 899 3922

• Email phòng dịch vụ khách hàng: sm@labee.vn

• Nền tảng thương mại điện tử chuyên ngành phục vụ 24/7: Labee.vn

9. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Câu hỏi 1: Tại sao kết quả đo Brix của tôi trên khúc xạ kế cơ học và khúc xạ kế kỹ thuật số để bàn lại có sự chênh lệch nhỏ khi đo cùng một mẫu nước quả ở nhiệt độ phòng 30 °C?

Trả lời: Sự chênh lệch này xuất phát từ phương thức bù nhiệt độ. Khúc xạ kế cơ học sử dụng dải lưỡng kim (ATC vật lý) có độ trễ cơ học và dải bù tuyến tính tương đối hẹp, độ chính xác chỉ khoảng ±0.2% Brix. Trong khi đó, khúc xạ kế để bàn kỹ thuật số sử dụng cảm biến PT1000 đo nhiệt độ trực tiếp tại giếng mẫu và áp dụng thuật toán bù nhiệt độ phi tuyến tính độ chính xác cao (độ phân giải ±0.01 °C) dựa trên bảng tra cứu ICUMSA. Thêm vào đó, khúc xạ kế để bàn có bộ điều nhiệt Peltier giúp ổn định nhiệt độ mẫu về đúng 20.00 °C trước khi đo, loại bỏ hoàn toàn hiện tượng bay hơi và dòng đối lưu nhiệt trong mẫu lỏng mà khúc xạ kế cơ cầm tay không thể kiểm soát được.

Câu hỏi 2: Có thể dùng khúc xạ kế đo nồng độ đường Brix thông thường để đo hàm lượng muối NaCl trong nước biển nuôi trồng thủy sản được không?

Trả lời: Về mặt lý thuyết vật lý, cả muối và đường đều làm tăng chiết suất nD của nước tinh khiết. Tuy nhiên, hệ số tăng chiết suất nD theo nồng độ của Sucrose và Natri Clorua (NaCl) là khác nhau hoàn toàn. Nếu bạn dùng khúc xạ kế thang đo Brix để đo nước muối, trị số đọc được sẽ không phải là nồng độ muối thực tế tính bằng phần nghìn (‰) hay phần trăm khối lượng. Để đo độ mặn chính xác, bạn bắt buộc phải dùng khúc xạ kế chuyên dụng cho muối (Salinity Refractometer) có tích hợp sẵn thuật toán quy đổi chiết suất sang nồng độ NaCl (% hoặc ppt), hoặc sử dụng khúc xạ kế kỹ thuật số để bàn có tính năng cài đặt thang đo người dùng tự định nghĩa (User-defined Scales) để nhập bảng quy đổi thực nghiệm giữa nD và nồng độ NaCl.

Câu hỏi 3: Lăng kính khúc xạ kế của chúng tôi bị trầy xước nhẹ do trước đây dùng khăn giấy thông thường để lau. Vết xước này có làm sai lệch kết quả đo không và xử lý như thế nào?

Trả lời: Những vết xước nhỏ trên bề mặt lăng kính sẽ làm phân tán tia sáng tới, làm mờ ranh giới phân cách giữa vùng sáng và vùng tối trên cảm biến quang học CCD hoặc thị kính. Điều này dẫn đến sai số ngẫu nhiên lớn hơn (tăng độ lệch chuẩn %RSD) hoặc thiết bị kỹ thuật số sẽ báo lỗi "Low Light Error" (Lỗi thiếu cường độ sáng). Đối với vết xước nhẹ, bạn có thể thực hiện hiệu chuẩn Zero cẩn thận bằng nước cất và bù trừ sai số hệ thống nếu độ lặp lại vẫn đạt yêu cầu. Tuy nhiên, đối với các vết xước sâu gây ảnh hưởng nghiêm trọng đến độ chính xác của phòng lab đạt chuẩn ISO 17025, bạn cần liên hệ ngay bộ phận kỹ thuật của Labee để gửi thiết bị đi đánh bóng bề mặt lăng kính chuyên dụng hoặc thay thế cụm lăng kính sapphire mới.

Tài liệu tham khảo (References)

• ASTM D1218 - 21: Standard Test Method for Refractive Index and Refractive Dispersion of Hydrocarbon Liquids.

• USP 43 - NF 38 <831>: Refractive Index, United States Pharmacopeia.

• ICUMSA Specification SPS-3 (2017): Refractometry and the Refractive Index of Sugar Solutions — Official.

• ISO 385:2005: Laboratory glassware — Burettes.

• ISO 4788:2005: Laboratory glassware — Graduated measuring cylinders.
