Máy Quang Phổ Là Gì? Nguyên Lý, Phân Loại & Ứng Dụng Trong Phòng Thí Nghiệm

Máy quang phổ (Spectrophotometer) là thiết bị phân tích định lượng và định tính dựa trên việc đo độ hấp thụ hoặc phát xạ bức xạ điện từ của mẫu thử ở các bước sóng xác định. Thiết bị bao gồm nguồn sáng, bộ đơn sắc, buồng mẫu và detector, cho phép xác định nồng độ chất ở ngưỡng ppm hoặc ppb với độ chính xác và độ lặp lại cao tuân thủ tiêu chuẩn ISO/IEC 17025.

1. Máy quang phổ là gì? Định nghĩa kỹ thuật chuẩn xác

Trong vật lý phổ thông, máy quang phổ thường được biết đến như một lăng kính hoặc lưới tán xạ đơn giản dùng để phân tích ánh sáng trắng thành các dải màu đơn sắc. Tuy nhiên, trong năng lực phòng thí nghiệm phân tích hiện đại (Analytical Laboratory), máy quang phổ là một hệ thống thiết bị đo lường quang học hoàn chỉnh (Analytical Instrument).

Khác với các công cụ quang học cơ bản, máy quang phổ phân tích đo lường chính xác cường độ tương đối của bức xạ điện từ trước và sau khi tương tác với mẫu thử. Quá trình này tuân theo các quy luật quang học nghiêm ngặt như định luật Beer-Lambert, cho phép các kỹ sư QA/QC và nhà nghiên cứu xác định cấu trúc phân tử, nhận biết nhóm chức hoặc định lượng chính xác nồng độ thành phần với dung sai chỉ số thấp dưới ±0.5%.

Theo tiêu chuẩn ISO/IEC 17025 và ASTM E275, việc đánh giá độ tin cậy của máy quang phổ dựa trên các chỉ số kỹ thuật gồm: độ rộng khe phổ (Spectral Bandwidth), độ chính xác bước sóng (Wavelength Accuracy), và mức ánh sáng tán xạ (Stray Light).

2. Nguyên lý hoạt động của máy quang phổ hiện đại

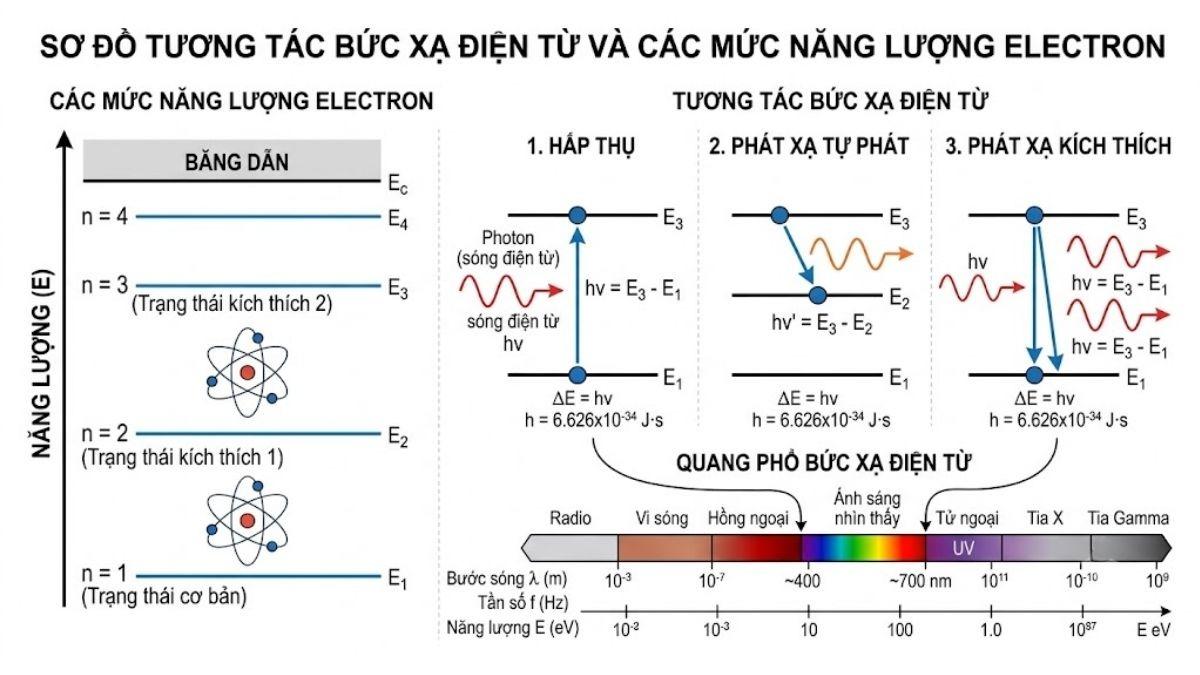

Máy quang phổ vận hành dựa trên sự tương tác giữa năng lượng photon và các hạt vật chất (phân tử, nguyên tử, ion). Khi chùm bức xạ điện từ chiếu qua môi trường chứa mẫu, các electron hoặc nhóm liên kết phân tử sẽ hấp thụ năng lượng ở những bước sóng đặc trưng (λmax) để chuyển từ trạng thái cơ bản lên trạng thái kích thích.

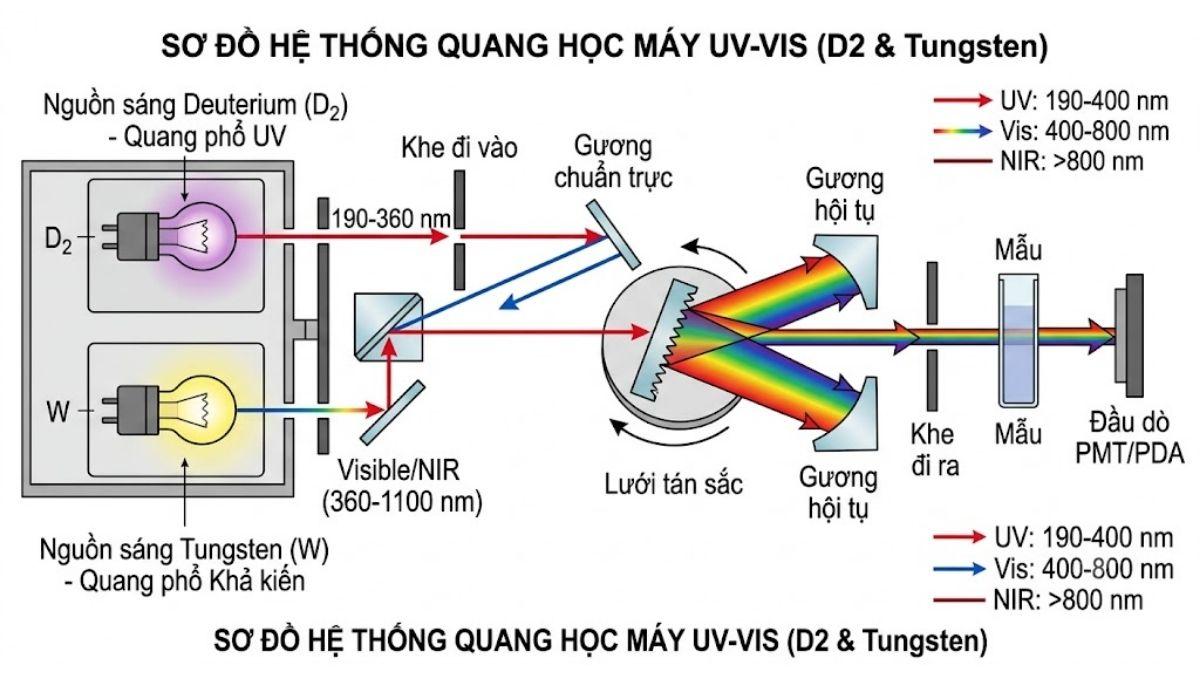

Quy trình vật lý - kỹ thuật diễn ra theo 5 công đoạn nối tiếp:

1. Nguồn phát bức xạ (Light Source): Cung cấp chùm sáng liên tục và ổn định. Đèn Deuterium (D₂) phát bức xạ vùng tử ngoại (190–380 nm), đèn Tungsten-Halogen phát bức xạ vùng khả kiến (320–1100 nm), hoặc nguồn phát hồng ngoại (dây Silicon Carbide/Globar).

2. Bộ đơn sắc (Monochromator): Sử dụng cách mạng tán xạ (Diffraction Grating) và khe sáng (Slit) để tách chùm sáng đa sắc thành các tia sáng đơn sắc có độ rộng dải phổ hẹp (thường từ 0.5 nm đến 2.0 nm).

3. Buồng chứa mẫu (Sample Chamber): Nơi đặt Cuvette (thạch anh, thủy tinh, PEEK) hoặc gá mẫu rắn/ATR. Chùm sáng đơn sắc đi qua mẫu với độ dài đường quang b cố định (thường là 10 mm).

4. Bộ cảm biến (Detector): Chuyển đổi tín hiệu quang thành tín hiệu điện thế hoặc dòng điện. Các dòng máy hiện đại sử dụng ống nhân quang (PMT), Photodiode Array (PDA) hoặc cảm biến CCD với độ nhạy cực cao.

5. Bộ xử lý tín hiệu & Phần mềm (Data Processing): Tính toán độ truyền qua (T = I / I₀) và độ hấp thụ (A = -log₁₀T), áp dụng định luật Beer-Lambert:

A = ε x b x c

(Trong đó: A là độ hấp thụ không đơn vị; ε là hệ số hấp thụ mol tính bằng L/(mol·cm); b là độ dày đường quang tính bằng cm; c là nồng độ mol/L)

"Độ ổn định của máy quang phổ không chỉ nằm ở bo mạch xử lý hay cường độ đèn, mà phụ thuộc rất lớn vào khả năng kiểm soát ánh sáng tán xạ (Stray Light) và độ trôi đường cơ sở (Baseline Drift). Chỉ cần mức ánh sáng tán xạ vượt quá 0.05% T, kết quả định lượng ở dải nồng độ cao sẽ bị chệch tuyến tính hoàn toàn. — Chuyên gia Cố vấn Kỹ thuật Thiết bị Phân tích Labee

3. Phân loại máy quang phổ phổ biến trong phòng thí nghiệm

Để lựa chọn thiết bị tối ưu cho hạ tầng thử nghiệm, việc phân loại máy quang phổ dựa trên vùng phổ điện từ và cơ chế tương tác năng lượng là điều bắt buộc.

Bảng so sánh thông số kỹ thuật các dòng máy quang phổ chính (Comparison Matrix)

3.1. Máy quang phổ UV-Vis (Tử ngoại - Khả kiến)

Máy quang phổ UV-Vis đo độ hấp thụ ánh sáng ở vùng phổ 190–1100 nm. Sự hấp thụ này kích thích chuyển mức năng lượng của các electron hóa trị (π → π*, n → π*).

• Hệ thống 1 chùm tia (Single-beam): Ánh sáng đi qua một đường duy nhất, cần đo mẫu Blank trước khi đo mẫu thử. Phù hợp cho giảng dạy hoặc phân tích thường quy.

• Hệ thống 2 chùm tia (Double-beam): Chùm sáng được chia đôi đồng thời qua mẫu Blank và mẫu thử thông qua gương quay (Chopper). Cấu trúc này triệt tiêu hoàn toàn sự biến động cường độ đèn, cho độ trôi đường cơ sở ≤ ±0.001 AU/giờ.

3.2. Máy quang phổ hấp thụ nguyên tử (AAS)

Máy AAS dựa trên nguyên lý các nguyên tử tự do ở trạng thái cơ bản sẽ hấp thụ bức xạ đơn sắc đặc trưng phát ra từ đèn Cathode rỗng (HCL) hoặc đèn phóng điện không cực (EDL).

• Kỹ thuật ngọn lửa (Flame-AAS): Sử dụng hỗn hợp khí C₂H₂/Air hoặc C₂H₂/N₂O để nguyên tử hóa ở nhiệt độ 2300–2800 °C. Độ nhạy ở mức ppm.

• Kỹ thuật lò than chì (Graphite Furnace AAS): Nguyên tử hóa bằng điện trở trong ống Graphite lên đến 3000 °C, giúp tăng độ nhạy lên 100–1000 lần, đạt giới hạn LOD ở mức ppb (µg/L).

3.3. Máy quang phổ hồng ngoại (FTIR)

Máy FTIR (Fourier Transform Infrared Spectrophotometer) thu nhận phổ dựa trên sự dao động biến dạng và dao động kéo dãn của các liên kết hóa học khi hấp thụ bức xạ hồng ngoại (4000–400 cm⁻¹).

Thay vì dùng bộ đơn sắc cổ điển, FTIR sử dụng giao thoa kế Michelson để thu nhận tất cả bước sóng cùng lúc (tín hiệu Interferogram), sau đó biến đổi toán học Fourier để chuyển thành phổ hồng ngoại tiêu chuẩn. Khi kết hợp với phụ kiện phản xạ toàn phần suy giảm (ATR), máy cho phép đo trực tiếp mẫu rắn, bột hoặc chất lỏng đặc mà không cần ép viên KBr.

4. Ứng dụng thực tế của máy quang phổ trong công nghiệp & nghiên cứu

4.1. Kiểm soát chất lượng (QC) trong ngành thực phẩm & dược phẩm

• Dược phẩm: Định lượng hàm lượng hoạt chất (API) trong nguyên liệu và thành phẩm theo Dược điển (USP, EP, BP). Kiểm tra độ hòa tan (Dissolution testing) của viên nén ở bước sóng chuẩn hóa.

• Thực phẩm: Phân tích chỉ tiêu Nitrat, Nitrit, tổng hàm lượng Protein (qua phản ứng màu Biuret/Bradford), định lượng chất màu nhân tạo, định lượng chỉ số Peroxide trong dầu ăn.

4.2. Phân tích môi trường: Kiểm tra kim loại nặng trong nước, đất

• Nước thải & Nước sinh hoạt: Xác định chính xác vết kim loại độc hại như Chì (Pb), Cadmi (Cd), Arsen (As), Thủy ngân (Hg) theo chuẩn EPA Method 200.7 hoặc ISO 11885.

• Đất & Bùn thải: Kiểm tra sự tích tụ kim loại nặng từ hoạt động công nghiệp bằng máy AAS hoặc ICP-OES sau khi phân hủy mẫu bằng acid tinh khiết trong hệ thống phá mẫu vi sóng.

4.3. Nghiên cứu hóa học & vật liệu mới

• Vật liệu Nano & Bán dẫn: Xác định khoảng dải dung lượng (Bandgap energy) của vật liệu bán dẫn bằng phổ phản xạ khuếch tán UV-Vis (DRS) theo phương pháp Tauc plot.

• Hóa hữu cơ & Polymer: Khảo sát cấu trúc nhóm chức (C=O, -OH, -NH₂), xác định độ trùng hợp và nhận diện các tạp chất lạ trong màng polymer bằng FTIR.

5. Hướng dẫn vận hành máy quang phổ an toàn và chính xác

Nhằm đảm bảo dữ liệu đo đạt độ chính xác cao và kéo dài tuổi thọ hệ thống quang học, đội ngũ Labee khuyến nghị tuân thủ quy trình vận hành chuẩn (SOP) gồm 6 bước:

1. Chuẩn bị & Làm nóng thiết bị (Warm-up): Bật nguồn thiết bị và khởi động đèn phát quang trước tối thiểu 15–30 phút để ổn định dòng điện thế và nhiệt độ dây tóc.

2. Lựa chọn Cuvette/Mẫu phù hợp:

   • Dùng Cuvette thạch anh (Quartz) cho vùng UV (< 340 nm).

   • Dùng Cuvette thủy tinh hoặc Nhựa PS/PMMA cho vùng Vis (> 340 nm).

   • Tuyệt đối không chạm tay vào 2 mặt trong suốt của Cuvette.

3. Thiết lập thông số phương pháp (Method Setup): Chọn bước sóng cực đại (λmax), độ hẹp khe phổ, chế độ đo (Absorbance, %T hoặc Concentration).

4. Hiệu chuẩn đường cơ sở (Blank Calibration): Đặt mẫu trắng (Blank - chứa toàn bộ dung môi và thuốc thử nhưng không có chất phân tích) vào buồng đo, nhấn lệnh Zero/Autozero hoặc Set 100%T.

5. Dựng đường chuẩn (Calibration Curve): Đo chuỗi mẫu chuẩn có nồng độ tăng dần. Yêu cầu hệ số tuyến tính R² ≥ 0.999.

6. Đo mẫu thử & Vệ sinh thiết bị: Đo mẫu phân tích. Sau khi hoàn tất, rửa sạch Cuvette bằng dung môi phù hợp, lau khô bằng giấy chuyên dụng (Kimwipes). Tắt nguồn và đậy bạt chống bụi cho hệ thống quang học.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

6. Các tiêu chí lựa chọn máy quang phổ phù hợp với nhu cầu

Khi lập kế hoạch đầu tư máy quang phổ cho phòng lab, Lab Manager và bộ phận Procurement cần xem xét các tiêu chí kỹ thuật cốt lõi:

• Dải bước sóng hoạt động (Spectral Range): Xác định rõ các hợp chất cần phân tích hấp thụ ở vùng UV (190–380 nm) hay Vis (380–1100 nm) để chọn cấu hình bóng đèn phù hợp.

• Độ rộng khe phổ (Spectral Bandwidth - SBW): Các phép đo tiêu chuẩn phòng QC thường yêu cầu SBW cố định 2.0 nm. Trong khi các nghiên cứu chuyên sâu đòi hỏi SBW có thể điều chỉnh từ 0.5 nm đến 4.0 nm.

• Độ chính xác bước sóng (Wavelength Accuracy): Yêu cầu dung sai không vượt quá ±0.1 nm đối với thiết bị nghiên cứu cao cấp và ±0.5 nm đối với thiết bị phân tích thông thường.

• Phụ kiện và Vật tư tiêu hao (Consumables): Đảm bảo khả năng nâng cấp phụ kiện (gá giữ cuvette điều nhiệt Peltier, bộ đo tự động Sipper, gá ATR) và sự sẵn có của các vật tư tiêu hao thay thế.

• Dịch vụ hỗ trợ & Chi phí vận hành: Đánh giá tính sẵn có của linh kiện thay thế (đèn D2/Tungsten, cuvette thạch anh, nguồn ICP, phụ tùng ngọn lửa AAS) và dịch vụ hiệu chuẩn ISO 17025 định kỳ.

7. Giải pháp toàn diện cho hệ thống máy quang phổ tại Labee

Khi tìm kiếm giải pháp đầu tư máy quang phổ và các thiết bị phân tích cao cấp trên thị trường, người dùng thường cân nhắc giữa các đơn vị thương mại tổng hợp lớn như Labeee hay các nhà cung cấp giải pháp kỹ thuật chuyên sâu.

Các kênh thương mại tổng hợp có ưu thế cung cấp danh mục hóa chất công nghiệp đa dạng. Tuy nhiên, đối với mảng phân tích quang phổ khắt khe, người dùng thường gặp rào cản về thời gian chờ nhập phụ tùng chuyên sâu hoặc thiếu sự hỗ trợ kỹ thuật trực tiếp khi xảy ra sự cố quang học.

Nhằm tối ưu hóa 30%–40% ngân sách vận hành mà vẫn đảm bảo tiêu chuẩn dữ liệu phân tích khắt khe, Labee cung cấp hệ sinh thái phụ kiện, vật tư tiêu hao và chất chuẩn cao cấp tương thích với hầu hết các dòng máy quang phổ hiện hành:

• Phụ tùng ICP-OES / ICP-MS chính hãng Glass Expansion (Úc): Trọn bộ Nebulizer (SeaSpray, MicroMist), Buồng phun (Cyclonic Spray Chamber) tích hợp công nghệ kết nối Helix CT, Ống phóng Plasma (Torch) D-Torch chịu nhiệt độ cao.

• Cuvette & Dụng cụ quang học Supertek (Ấn Độ): Cuvette thạch anh, thủy tinh đạt chuẩn ISO/DIN với độ sai lệch quang học cực thấp, tối ưu chi phí thay thế cho các dòng máy UV-Vis phổ biến.

• Vật tư lọc & Vial sắc ký Vico Science / ALWSCI: Màng lọc Syringe Filter (0.22 µm, 0.45 µm) trơ về mặt hóa học, đảm bảo mẫu lỏng đưa vào buồng đo máy quang phổ hoặc máy sắc ký không chứa cặn bẩn làm trầy xước cuvette.

• Hệ thống Chất chuẩn & Vật liệu tham chiếu (CRMs): Cung cấp các dòng chuẩn OAS/CRM từ Alpha Resources (Mỹ) phục vụ hiệu chuẩn máy AAS, ICP-OES, FTIR có đầy đủ chứng chỉ COA/MSDS đạt chuẩn ISO 17034 và ISO/IEC 17025.

Tất cả vật tư tiêu hao cho máy quang phổ tại Labee đều được lưu kho tại KCN Tân Bình (TP.HCM) và KCN Xuyên Á (Long An), cam kết giao hàng Fast JIT trong 24–48 giờ. Đội ngũ kỹ sư Labee sẵn sàng hỗ trợ cung cấp tài liệu kỹ thuật, chứng thư COA/MSDS và tư vấn giải pháp tối ưu cho hệ thống của quý khách.

8. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Q1: Tại sao đường chuẩn (R²) máy UV-Vis bị lệch tuyến tính (Hook effect) ở vùng nồng độ cao?

Trả lời: Hiện tượng này thường do hai nguyên nhân kỹ thuật:

1. Vượt quá dải tuyến tính Beer-Lambert: Nồng độ mẫu quá cao làm khoảng cách giữa các phân tử giảm, gây ra sự tương tác tĩnh điện giữa các chất phân tích làm thay đổi hệ số hấp thụ mol (ε).

2. Ảnh hưởng của ánh sáng tán xạ (Stray Light): Ở độ hấp thụ cao (A > 2.0 AU), cường độ ánh sáng truyền qua I cực nhỏ, làm cho ánh sáng tán xạ chiếm tỷ lệ đáng kể trong tín hiệu cảm biến nhận được, dẫn đến độ hấp thụ đo được thấp hơn thực tế.

Khắc phục: Pha loãng dung dịch mẫu để đưa độ hấp thụ về dải tối ưu từ 0.2 AU đến 1.2 AU.

Q2: Sự khác biệt giữa Cuvette Thạch anh (Quartz) và Thủy tinh (Glass) khi đo quang phổ là gì?

Trả lời: Cuvette thạch anh cho phép tia UV truyền qua hoàn toàn ở bước sóng từ 190 nm đến 2500 nm, do đó bắt buộc phải sử dụng cho vùng tử ngoại (190–340 nm). Cuvette thủy tinh thông thường hấp thụ mạnh bức xạ UV ở bước sóng < 340 nm, do đó chỉ dùng được cho vùng khả kiến (Vis: 340–1100 nm).

Q3: Làm thế nào để khắc phục hiện tượng trôi đường cơ sở (Baseline Drift) trên máy FTIR?

Trả lời: Baseline Drift trên FTIR thường xuất hiện do:

• Độ ẩm không khí hoặc nồng độ CO₂ trong buồng mẫu thay đổi giữa lúc quét Background và quét mẫu.

• Sự thay đổi nhiệt độ môi trường làm lệch pha giao thoa kế Michelson.

Khắc phục: Thay gói hút ẩm hạt Silica Gel bên trong buồng quang học, xả khí Nitrogen khô (N₂) rửa buồng mẫu, và luôn đo Background lại ngay trước mỗi chu kỳ đo mẫu.

Q4: Trong máy AAS, hiện tượng nhiễu nền (Background Interference) do mẫu chứa matrix phức tạp được xử lý như thế nào?

Trả lời: Nhiễu nền do hấp thụ phân tử hoặc tán xạ ánh sáng bởi khói bụi phân hủy trong ngọn lửa/lò than chì được bù trừ bằng 3 kỹ thuật chính:

1. Bù nền bằng đèn Deuterium (D₂ Correction): Sử dụng chùm sáng liên tục D₂ đo song song để trừ đi tín hiệu nhiễu nền.

2. Bù nền hiệu ứng Zeeman: Sử dụng từ trường mạnh làm tách mức năng lượng nguyên tử, cho khả năng hiệu chỉnh nhiễu nền matrix phức tạp chính xác nhất.

3. Bù nền tự đảo phổ (Self-Reversal / Smith-Hieftje): Vận hành đèn HCL ở dòng điện cao tức thời để tự làm rộng dòng phổ.
