Nhiệt lượng kế là gì? Nguyên lý hoạt động và Phân loại thiết bị đo nhiệt trị chuẩn xác

Nhiệt lượng kế (Bomb Calorimeter) là thiết bị phân tích lý-hóa chuyên dụng dùng để xác định nhiệt trị toàn phần (Gross Calorific Value - GCV) của nhiên liệu rắn và lỏng thông qua quá trình đốt cháy hoàn toàn mẫu trong môi trường oxy cao áp (3.0 MPa) của bình bom và đo sự biến thiên nhiệt độ nước bao quanh với độ chính xác RSD ≤ 0.05%.

1. Nhiệt lượng kế (Bomb Calorimeter) là gì?

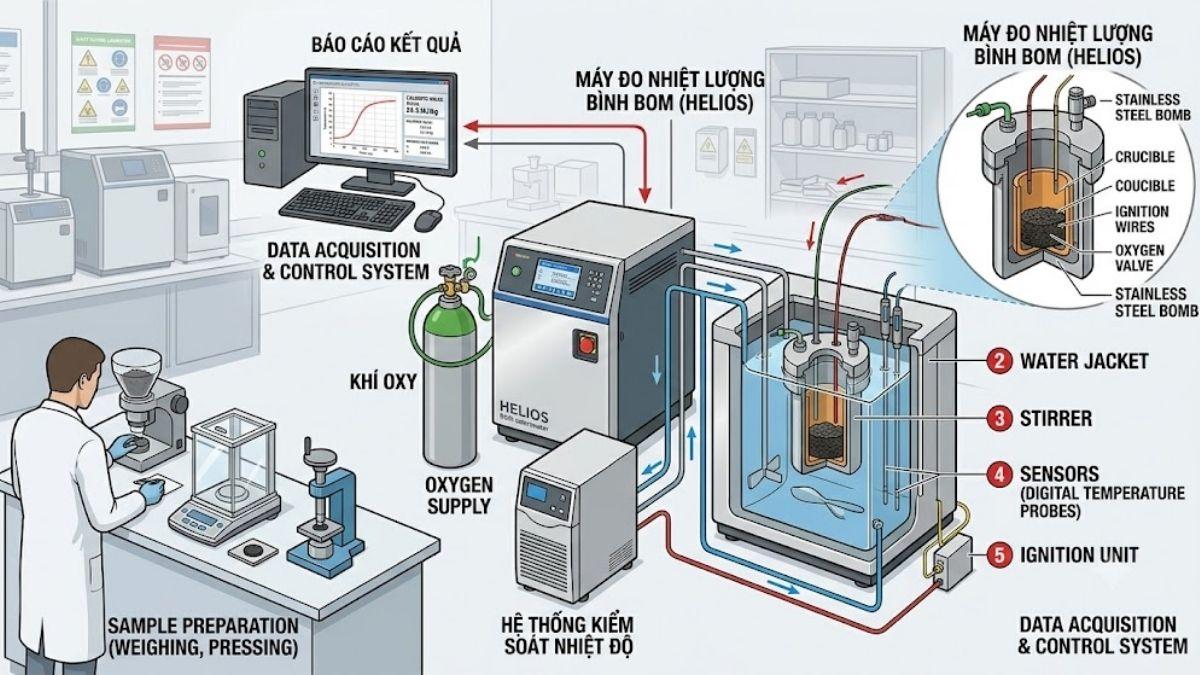

Nhiệt lượng kế bom (Bomb Calorimeter) là thiết bị đo nhiệt động học được thiết kế để xác định biến thiên enthalpy của quá trình phản ứng hóa học, đặc biệt là phản ứng đốt cháy nhiên liệu rắn (than, sinh khối, chất thải) và nhiên liệu lỏng (dầu mỏ, nhiên liệu tổng hợp). Kết quả đo thu được là nhiệt trị đẳng tích toàn phần (Gross Calorific Value at constant volume - Qv,gr), đáp ứng nghiêm ngặt các tiêu chuẩn kiểm nghiệm quốc tế như ASTM D5865, ISO 1928 và DIN 51900.

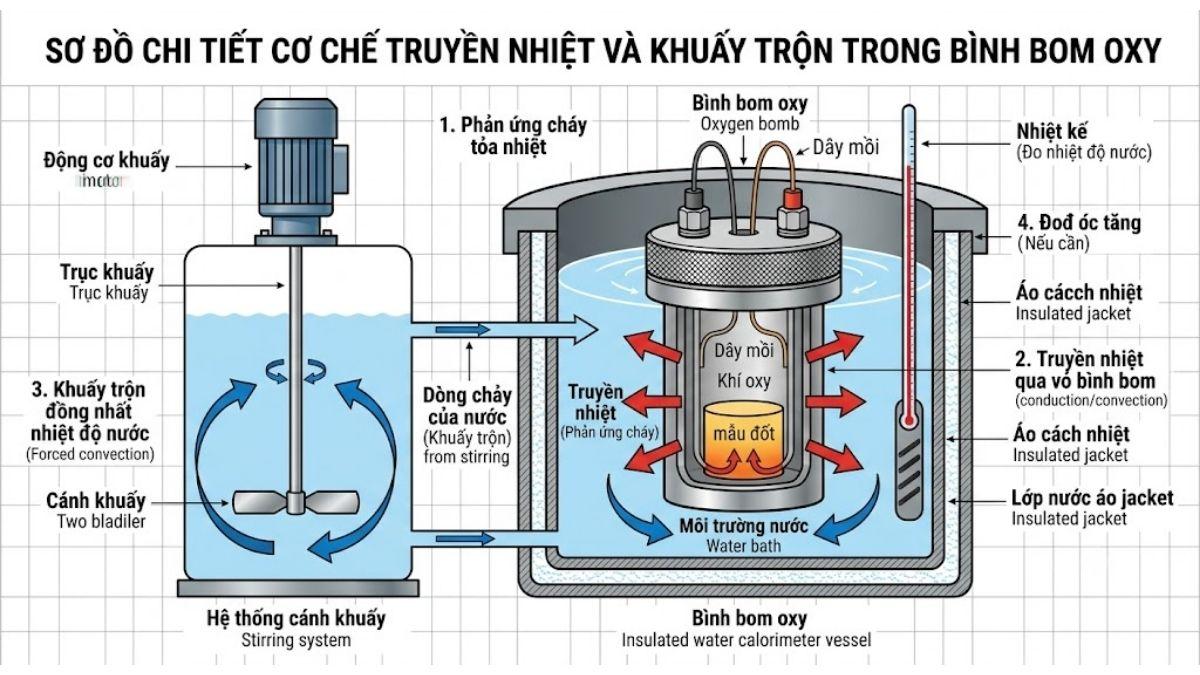

Về mặt kết cấu, thành phần cốt lõi của hệ thống là bình bom (combustion bomb) chịu áp lực cao làm bằng thép không gỉ austenitic AISI 316 hoặc hợp kim Hastelloy C-276. Bình bom được nạp oxy tinh khiết (độ tinh khiết ≥ 99.5%) ở áp suất làm việc tiêu chuẩn 3.0 ± 0.2 MPa. Mẫu thử có khối lượng xác định (thường từ 0.5 g đến 1.2 g) được đốt cháy hoàn toàn bằng dây kích nhiệt (ignition wire). Toàn bộ năng lượng nhiệt tỏa ra từ phản ứng cháy được truyền qua vách bình bom vào một thể tích nước xác định (thường là 2000 mL) chứa trong bể đo (calorimeter vessel). Cảm biến nhiệt độ điện trở bạch kim Pt100 hoặc thermistor siêu nhạy với độ phân giải lên tới 0.0001 °C sẽ ghi nhận mức gia tăng nhiệt độ ΔT để tính toán năng lượng nhiệt của mẫu.

2. Nguyên lý hoạt động của nhiệt lượng kế trong phòng thí nghiệm

Nguyên lý vận hành của nhiệt lượng kế dựa trên Định luật Bảo toàn và Chuyển hóa Năng lượng, áp dụng cho hệ kín ở điều kiện đẳng tích (thể tích không đổi). Khi phản ứng cháy xảy ra bên trong bình bom oxy, toàn bộ hóa năng của nhiên liệu được giải phóng dưới dạng nhiệt năng:

Q_tong = Q_mau + Q_phu = C × ΔT

Trong đó:

• Q_tong: Tổng nhiệt lượng giải phóng trong hệ (Joules).

• Q_mau: Nhiệt trị thực tế thu được từ phản ứng cháy của mẫu thử (J/g).

• Q_phu: Nhiệt lượng phát sinh từ các phản ứng phụ (nhiệt cháy của dây mồi kích nổ, nhiệt tạo thành acid nitric HNO₃ và acid sulfuric H₂SO₄ từ nitơ và lưu huỳnh có trong mẫu).

• C: Sức chứa nhiệt hay đương lượng nhiệt của toàn bộ hệ thống nhiệt lượng kế (Heat Capacity / Water Equivalent - J/°C hoặc J/K).

• ΔT: Độ tăng nhiệt độ thực tế của môi trường nước sau khi đã hiệu chuẩn tổn thất nhiệt với môi trường ngoài (°C).

Quá trình phân tích nhiệt trị trải qua 3 giai đoạn nhiệt động học rõ rệt:

1. Giai đoạn đầu (Initial Phase): Hệ thống ghi nhận độ ổn định nhiệt độ của nước trước khi kích nổ (thường kéo dài 5 phút) để thiết lập đường nền (baseline).

2. Giai đoạn chính (Main Phase): Dòng điện 12V - 24V chạy qua dây mồi kích nổ sinh nhiệt làm cháy mẫu trong môi trường oxy cao áp. Nhiệt độ nước bọc quanh bình bom gia tăng nhanh chóng và đạt đỉnh cực đại sau 6 - 10 phút.

3. Giai đoạn sau (Final Phase): Nhiệt độ nước bắt đầu giảm nhẹ và ổn định tuyến tính. Thiết bị ghi nhận tốc độ hạ nhiệt để tính toán chính xác hệ số trao đổi nhiệt với môi trường ngoài (ngay cả trong các hệ thống có áo nhiệt).

"Trong thử nghiệm đo nhiệt trị than theo ASTM D5865, chỉ cần kiểm soát sai lệch nhiệt độ áo nước ở mức ± 0.001 °C là có thể hạn chế tới 90% các nguồn sai số do trao đổi nhiệt không mong muốn với môi trường ngoài."

— Chuyên gia Cố vấn Kỹ thuật Labee

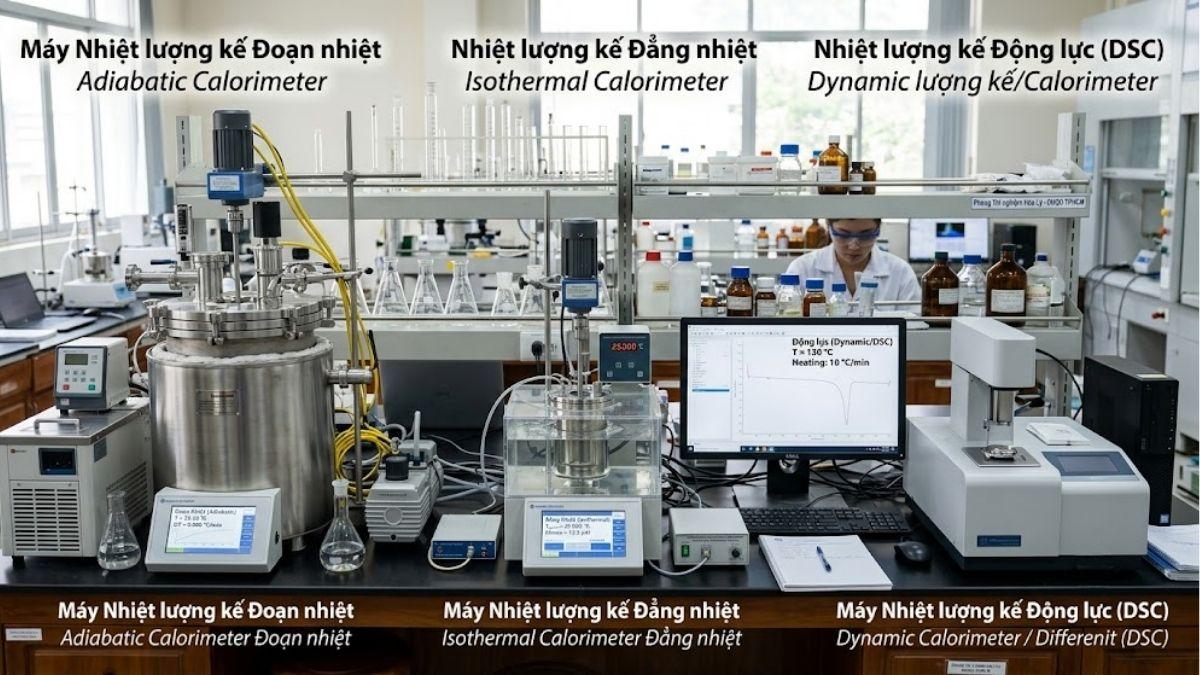

3. Phân loại nhiệt lượng kế phổ biến hiện nay

Dựa trên cơ chế kiểm soát nhiệt độ của lớp áo bao quanh (outer jacket) so với bể đo bên trong, thiết bị đo nhiệt trị được chia thành 3 công nghệ chính:

3.1. Nhiệt lượng kế đoạn nhiệt (Adiabatic Calorimeter)

Nhiệt lượng kế đoạn nhiệt vận hành dựa trên nguyên lý triệt tiêu hoàn toàn sự chênh lệch nhiệt độ giữa bể đo bên trong (vessel) và áo nhiệt bên ngoài (jacket). Hệ thống tự động điều chỉnh nhiệt độ áo ngoài liên tục sao cho T_jacket = T_vessel trong suốt quá trình đo.

• Ưu điểm: Loại bỏ hoàn toàn sự trao đổi nhiệt với môi trường xung quanh (Q_loss = 0), không cần áp dụng các công thức hiệu chỉnh nhiệt độ phức tạp. Độ chính xác cực cao, độ lặp lại RSD < 0.05%.

• Nhược điểm: Yêu cầu hệ thống gia nhiệt/làm lạnh áo ngoài phản ứng cực nhanh; chi phí đầu tư thiết bị cao và bảo trì phức tạp.

3.2. Nhiệt lượng kế đẳng nhiệt (Isoperibol Calorimeter)

Trong nhiệt lượng kế đẳng nhiệt (isoperibol), nhiệt độ của vỏ áo ngoài (jacket) được duy trì ở một giá trị cố định không đổi (thường là 25 °C ± 0.1 °C) nhờ hệ thống lưu thông nước ổn nhiệt liên tục.

• Cơ chế hiệu chỉnh: Sự trao đổi nhiệt giữa bể đo bên trong và áo nhiệt bên ngoài tuân theo Định luật làm lạnh Newton. Thiết bị sử dụng thuật toán toán học tiên tiến (như phương pháp hiệu chỉnh Regnault-Pfaundler) để tính toán chính xác tổn thất nhiệt dựa trên tốc độ thay đổi nhiệt độ ở giai đoạn đầu và giai đoạn sau.

• Đánh giá: Đây là dòng thiết bị phổ biến nhất trong các phòng lab kiểm nghiệm công nghiệp hiện nay nhờ sự cân bằng tối ưu giữa độ chính xác (RSD ≤ 0.1%), độ bền cơ khí và chi phí vận hành.

3.3. Nhiệt lượng kế động lực (Dynamic Calorimeter)

Nhiệt lượng kế động lực (Dynamic / Isoperibol rút gọn) là phiên bản tối ưu hóa thời gian đo của công nghệ đẳng nhiệt. Thiết bị không chờ cho đến khi nhiệt độ nước đạt trạng thái cân bằng hoàn toàn ở giai đoạn sau, mà sử dụng thuật toán dự báo thông minh để xác định đỉnh nhiệt độ ΔT_max dựa trên tốc độ tăng nhiệt ban đầu.

• Ưu điểm: Tốc độ phân tích cực nhanh (chỉ từ 5 đến 8 phút/mẫu, so với 12 - 15 phút của phương pháp truyền thống). Tăng gấp đôi công suất xử lý mẫu cho các lab có lưu lượng kiểm nghiệm lớn.

• Độ chính xác: Mặc dù thời gian phân tích rút ngắn, thiết bị vẫn đạt độ lặp lại RSD ≤ 0.15%, đáp ứng tốt các tiêu chuẩn kiểm tra chất lượng nội bộ và giao nhận hàng hóa nhanh.

Bảng so sánh thông số kỹ thuật 3 loại nhiệt lượng kế (Comparison Matrix)

4. Các thông số kỹ thuật cần lưu ý khi chọn mua nhiệt lượng kế

Để đảm bảo thiết bị đáp ứng chính xác nhu cầu kiểm nghiệm và tối ưu ngân sách vận hành, nhà quản lý phòng lab cần phân tích kỹ các chỉ số kỹ thuật sau:

1. Dải đo nhiệt lượng (Measuring Range): Thường dao động từ 10,000 J đến 40,000 J (hoặc lên tới 10,000 cal/g). Dải đo này phải bảo đảm bao phủ toàn bộ các loại nhiên liệu từ sinh khối nhiệt trị thấp (12,000 J/g) đến dầu mỏ nhiệt trị cao (> 40,000 J/g).

2. Độ lặp lại chuẩn (Precision / Reproducibility RSD): Chỉ số này đại diện cho độ tin cậy của kết quả. Phòng lab đạt chuẩn ISO/IEC 17025 nên chọn thiết bị có RSD ≤ 0.05% - 0.10% khi đo chuẩn Benzoic Acid.

3. Áp suất vận hành & Kiểm định an toàn của Bình bom: Bình bom phải chịu được áp suất thử nghiệm thủy tĩnh ít nhất 20 MPa (200 bar), áp suất nạp oxy làm việc tiêu chuẩn từ 2.8 - 3.2 MPa.

4. Hệ thống cấp/xả nước và làm lạnh tự động: Các dòng máy hiện đại tích hợp bộ tuần hoàn nhiệt độ tự động (Chiller) giúp đưa nhiệt độ nước về chuẩn ban đầu nhanh chóng, loại bỏ hoàn toàn các thao tác đong đo thể tích nước thủ công bằng ống đong.

5. Khả năng kết nối phần mềm & Quản lý dữ liệu: Phần mềm phải hỗ trợ tự động tính toán kết quả theo tiêu chuẩn ASTM D5865, kết nối máy cân phân tích 4 số lẻ (độ chính xác 0.0001 g), tự động xuất dữ liệu COA, tương thích hệ thống quản lý LIMS phòng lab.

5. Ứng dụng thực tế của nhiệt lượng kế trong công nghiệp và nghiên cứu

Nhiệt lượng kế bom là công cụ phân tích không thể thiếu trong nhiều ngành kinh tế trọng điểm:

• Ngành công nghiệp năng lượng & Nhiệt điện: Xác định chính xác nhiệt trị nhiên liệu đầu vào (than đá, anthracite, lignite, dầu KO, DO) để tính toán hiệu suất lò hơi, định giá thương mại và kiểm soát phát thải carbon.

• Sản xuất xi măng và xử lý chất thải: Đánh giá nhiệt trị của nhiên liệu thay thế (RDF - Refuse Derived Fuel, lốp xe cũ, bùn thải công nghiệp) nhằm tối ưu hóa chi phí năng lượng cho lò nung xi măng.

• Đánh giá nhiên liệu sinh khối (Biomass & Biofuel): Kiểm nghiệm nhiệt trị của viên nén gỗ (wood pellets), trấu, bã mía, đáp ứng các chứng chỉ xuất khẩu năng lượng xanh sang Châu Âu và Nhật Bản.

• Nghiên cứu Hóa lý & Vật liệu: Đo enthalpy của các phản ứng tổng hợp, xác định năng lượng tự do của hợp chất hữu cơ mới và vật liệu chịu nhiệt.

• Kiểm nghiệm Thực phẩm & Thức ăn gia súc: Xác định tổng năng lượng thô (Gross Energy - GE) trong khẩu phần ăn, hỗ trợ R&D công thức dinh dưỡng.

6. Hướng dẫn vận hành và quy tắc an toàn khi sử dụng

Do phản ứng cháy diễn ra dưới áp suất rất cao (3.0 MPa) trong môi trường oxy tinh khiết, việc tuân thủ Quy trình Thao tác Chuẩn (SOP) và quy tắc an toàn cháy nổ là bắt buộc đối với mọi kỹ thuật viên.

Quy trình thao tác chuẩn (SOP 6 bước):

1. Chuẩn bị mẫu: Cân chính xác khoảng 0.8 - 1.0 g mẫu thử trên cân phân tích 4 số lẻ (chính xác đến 0.0001 g). Nếu mẫu dạng bột dễ bay tốc, phải tiến hành nén thành viên (pellet).

2. Lắp đặt dây kích mồi: Gá lắp dây mồi (dây crome-nickel hoặc dây bạch kim) vào 2 điện cực của bình bom, đảm bảo dây mồi tiếp xúc nhẹ với bề mặt mẫu nhưng không chạm vào vách chén nung (crucible).

3. Nạp khí Oxy tinh khiết: Vặn chặt nắp bình bom. Nạp khí oxy từ bình khí nén vào bình bom đến áp suất 3.0 MPa. Lưu ý: Không được dùng khí nén thông thường hay các khí dễ cháy khác.

4. Thiết lập hệ thống đo: Đặt bình bom vào bể đo, đổ đúng thể tích nước tiêu chuẩn (thường là 2000 mL ± 0.5 g) hoặc để hệ thống tự động bơm nước.

5. Kích nổ & Đo lường: Đóng nắp nhiệt lượng kế, khởi động chương trình đo trên phần mềm. Hệ thống tự động kiểm tra điện trở dây mồi, kích nổ và thu thập dữ liệu nhiệt độ ΔT.

6. Thu hồi & Hiệu chỉnh hậu phản ứng: Sau khi kết thúc chu trình, xả khí thải từ bình bom chậm chậm trong tủ hút. Mở bình bom, kiểm tra mức độ cháy hoàn toàn của mẫu. Tiến hành rửa vách trong bình bom bằng nước cất và chuẩn độ dung dịch rửa để xác định lượng acid HNO₃/H₂SO₄ sinh ra nhằm tính toán hiệu chỉnh nhiệt trị chính xác.

Các quy tắc an toàn nghiêm ngặt phòng lab:

• Tuyệt đối không dùng mỡ, dầu bôi trơn: Mọi ren vặn và van của bình bom oxy tuyệt đối không được dính dầu mỡ hỏa chất hữu cơ. Trong môi trường oxy 3.0 MPa, dầu mỡ có thể tự bùng cháy gây nổ nghiêm trọng.

• Không nạp quá khối lượng mẫu quy định: Giới hạn năng lượng giải phóng tối đa cho mỗi lần đốt không vượt quá 40,000 Joules (tương đương tối đa 1.1 g than hoặc 0.8 g dầu).

• Kiểm định bình bom định kỳ: Bình bom phải được thử áp lực thủy tĩnh định kỳ (12 tháng/lần) theo quy chuẩn an toàn thiết bị áp lực.

• Thay thế phụ tùng hao mòn đúng hạn: Thường xuyên kiểm tra gioăng cao su O-ring vách nắp bom. Gioăng bị lão hóa sẽ gây rò rỉ khí cao áp trong quá trình kích nổ.
