Phễu chiết là gì? Tổng quan về dụng cụ tách pha trong phòng thí nghiệm

Phễu chiết (Separatory Funnel) là dụng cụ thủy tinh chuyên dụng trong phòng thí nghiệm dùng để thực hiện kỹ thuật chiết lỏng - lỏng (Liquid-Liquid Extraction - LLE). Dụng cụ này cho phép phân tách hai chất lỏng không hòa tan dựa trên sự khác biệt về tỷ trọng và độ hòa tan tương đối của chất tan trong hai pha dung môi.

1. Định nghĩa kỹ thuật: Phễu chiết là gì?

Phễu chiết (Separatory Funnel) là một thiết bị thủy tinh chuyên dụng được thiết kế nhằm phục vụ kỹ thuật chiết lỏng - lỏng (Liquid-Liquid Extraction - LLE) theo các tiêu chuẩn phân tích quốc tế như ASTM E1096 và ISO 4800. Phương pháp này dựa trên nguyên lý cân bằng phân bố Nernst, trong đó một chất tan sẽ phân bố giữa hai dung môi không đồng tan (như nước và một dung môi hữu cơ như Diethyl ether, Dichloromethane hay n-Hexane).

Khi hai chất lỏng không trộn lẫn được nạp vào phễu và lắc đều, chất tan chuyển dịch về dung môi mà nó có độ hòa tan cao hơn. Sau khi để hệ tĩnh ổn định, hai pha chất lỏng tự phân tách thành hai tầng rõ rệt dưới tác dụng của trọng lực nhờ chênh lệch tỷ trọng (Density difference Δρ > 0.05 g/cm³). Pha có tỷ trọng lớn hơn sẽ nằm ở tầng dưới và được xả ra qua khóa van phía đáy, trong khi pha nhẹ hơn được giữ lại ở tầng trên và thu hồi qua cổ phễu.

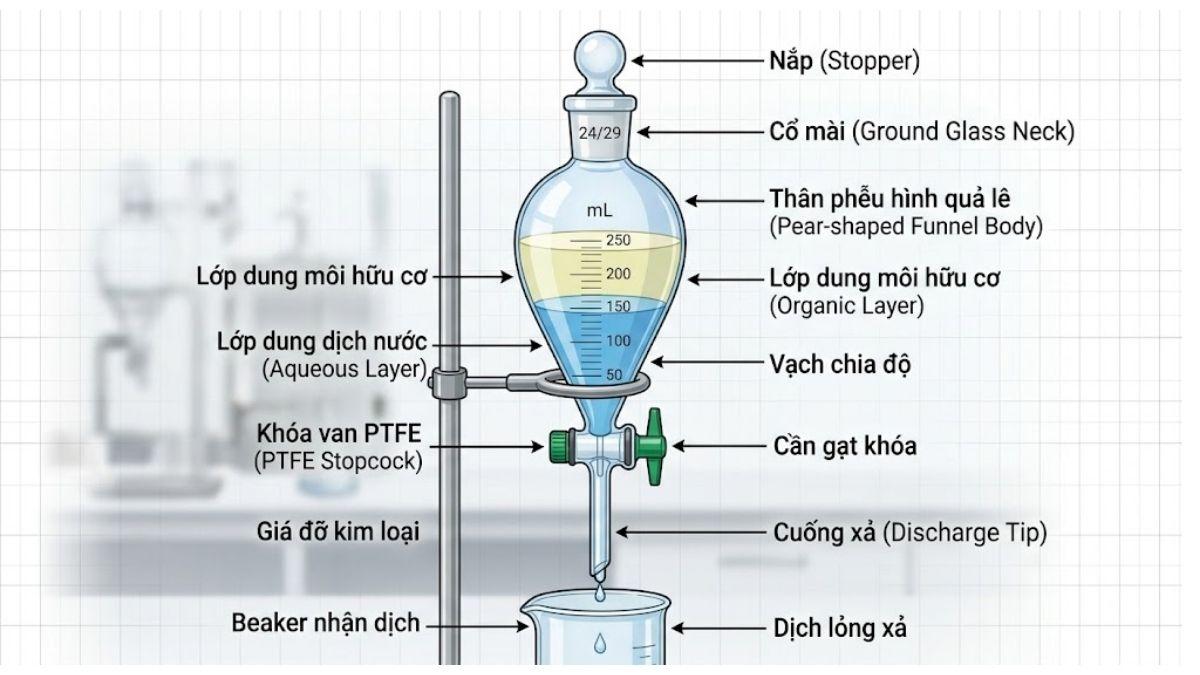

2. Cấu tạo chi tiết của phễu chiết thủy tinh

Phễu chiết tiêu chuẩn được cấu tạo từ thủy tinh Borosilicate 3.3 với hệ số nở nhiệt thấp (α = 3.3 × 10⁻⁶ K⁻¹), chịu nhiệt độ tối đa lên tới 500 °C và chống ăn mòn hóa học vượt trội đối với hầu hết các acid và dung môi hữu cơ. Cấu tạo chi tiết bao gồm 4 bộ phận chính:

1. Nắp đậy và Cổ mài nhám (Ground Glass Joint): Cổ phễu được gia công độ nhám chuẩn (chuẩn NS/ST như NS 19/26, NS 29/32). Nắp đậy thường bằng nhựa Polypropylene (PP) hoặc PTFE có gờ đệm, giúp làm kín tuyệt đối, ngăn ngừa sự bay hơi của các dung môi có điểm sôi thấp và rò rỉ dung môi trong quá trình lắc xả áp.

2. Thân/Bầu phễu (Funnel Body): Nơi chứa hỗn hợp chiết. Thiết kế vách thủy tinh đồng đều với độ dày từ 2.0 mm đến 3.5 mm tùy dung tích (từ 50 mL đến 2000 mL), giúp phễu chịu được ứng suất cơ học và chênh lệch áp suất trong quá trình thao tác.

3. Khóa van (Stopcock): Bộ phận quan trọng nhất điều khiển lưu lượng xả chất lỏng. Khóa van hiện nay phổ biến gồm hai loại:

   • Khóa van PTFE (Teflon): Không cần bôi trơn bằng mỡ vazolin, kháng hoàn toàn dung môi hữu cơ, chống nhiễm bẩn mẫu và không bị kẹt van.

   • Khóa van thủy tinh nhám: Cần bôi một lớp mỡ chân không mỏng (Vacuum grease). Tuy bền nhiệt cao nhưng dễ bị kẹt van nếu không vệ sinh sạch sau khi tiếp xúc với hóa chất kiềm.

4. Cuống xả (Stem): Đoạn ống thủy tinh thuôn nhọn kéo dài dưới khóa van, góc vắt nghiêng 60° ở đầu xả giúp chất lỏng chảy thành dòng liên tục, hạn chế đọng giọt ở đầu cuống.

3. Phân loại phễu chiết phổ biến hiện nay

Tùy thuộc vào yêu cầu kỹ thuật và bản chất của phản ứng chiết, phễu chiết được chia thành các dòng chính. Bảng so sánh dưới đây cung cấp các chỉ tiêu kỹ thuật định lượng giữa các loại phễu:

4. Nguyên lý hoạt động và ứng dụng thực tế

Chiết lỏng - lỏng bằng phễu chiết hoạt động dựa trên định luật phân bố Nernst. Khi chất tan S tiếp xúc với hai dung môi không hòa tan A (thường là pha nước) và B (pha hữu cơ), hệ số phân bố K_D được xác định:

K_D = C_B / C_A

Trong đó C_B và C_A lần lượt là nồng độ của chất tan trong pha B và pha A tại trạng thái cân bằng. Việc lắc đều phễu chiết làm tăng tối đa diện tích bề mặt tiếp xúc giữa hai pha chất lỏng, giúp quá trình chuyển khối của chất tan đạt trạng thái cân bằng nhanh chóng.

Các ứng dụng thực tế trong phòng thí nghiệm B2B:

• Ngành Dược phẩm (QC/R&D): Tách chiết hoạt chất (API) từ dịch lên men, tinh chế tạp chất tổng hợp, chuẩn bị mẫu kiểm nghiệm theo Dược điển USP/EP.

• Phân tích Môi trường: Tách các hợp chất hữu cơ dễ bay hơi và bền vững (POPs, PNA, Pesticides, PCB) từ mẫu nước thải, nước ngầm theo phương pháp EPA 3510C.

• Kiểm nghiệm Thực phẩm: Tách chiết lượng dư thuốc bảo vệ thực vật, độc tố Mycotoxin, chỉ tiêu Vitamin hòa tan trong chất béo (A, D, E, K).

• Hóa chất & Tinh dầu: Tách chiết các phân đoạn hợp chất tự nhiên, tinh chế sản phẩm hữu cơ sau phản ứng tổng hợp.

5. Hướng dẫn sử dụng phễu chiết an toàn và chính xác

5.1. Các bước thao tác chiết tách chuẩn (SOP)

Đội ngũ kỹ thuật Labee khuyến nghị quy trình thao tác chuẩn 5 bước nhằm đảm bảo độ lặp lại và hiệu suất thu hồi tối ưu:

1. Kiểm tra độ kín của van và nắp: Châm khoảng 10 mL dung môi thử nghiệm, đậy nắp, lật ngược và quan sát trong 30 giây để đảm bảo không rò rỉ.

2. Nạp mẫu và dung môi: Gá phễu lên giá đỡ hình vòng (Ring stand). Nạp pha nước chứa chất tan và dung môi chiết hữu cơ vào phễu. Tổng thể tích hóa chất không vượt quá 3/4 dung tích bầu phễu.

3. Thao tác lắc trộn: Tay thuận giữ chặt nắp đậy và thân phễu, tay còn lại điều khiển khóa van. Lật ngược phễu chiết sao cho cuống xả hướng lên trên góc 45° (hướng về vùng không có người). Lắc nhẹ phễu từ 3 đến 5 lần.

4. Xả áp suất tích tụ (Venting): Vẫn giữ phễu nghiêng 45°, nhẹ nhàng xoay khóa van để xả hơi dung môi thoát ra ngoài. Lặp lại chu kỳ lắc - xả áp đến khi không còn tiếng khí thoát ra.

5. Định hình và xả pha: Đặt phễu lên giá đỡ, mở nắp đậy phía trên cổ phễu (bắt buộc để cân bằng áp suất khí quyển). Chờ từ 3 đến 10 phút để hai pha phân tách hoàn toàn. Mở van xả từ từ để thu hồi pha dưới vào bình Erlenmeyer, đóng van ngay khi mặt phân cách chạm đến van. Thu hồi pha trên qua đường cổ phễu.

5.2. Kỹ thuật xả áp suất (Venting) - Lưu ý quan trọng

Xả áp (Venting) là bước bắt buộc để ngăn ngừa sự cố nổ vỡ phễu chiết hoặc bắn hóa chất gây tai nạn lao động.

• Cơ chế tăng áp: Khi sử dụng các dung môi có áp suất hơi cao và điểm sôi thấp (như Diethyl ether bp = 34.6°C, Dichloromethane bp = 39.6°C hoặc phản ứng tạo khí CO2 (khi rửa pha hữu cơ bằng dung dịch NaHCO3, áp suất bên trong phễu gia tăng nhanh chóng.

• Rủi ro: Nếu không xả áp kịp thời, áp suất nội tại có thể làm bật nắp phễu hoặc vỡ bầu thủy tinh, gây bắn hóa chất nguy hại vào mặt và cơ thể kỹ thuật viên.

"Trình tự xả áp suất ở 30 giây đầu tiên khi chiết bằng dung môi volatile quyết định 90% sự an toàn của kỹ thuật viên. Tuyệt đối không dốc cuống xả hướng về phía đồng nghiệp hoặc thiết bị điện tử." — Kỹ sư QA/QC Labee.

6. Những lưu ý "vàng" khi bảo quản và vệ sinh phễu chiết

1. Xử lý hiện tượng nhũ tương (Emulsion): Nếu xuất hiện lớp nhũ tương giữa hai pha, có thể phá nhũ bằng cách: chèn một ít muối NaCl rắn, thêm vài giọt Ethanol/Isopropanol, hoặc dùng đũa thủy tinh xoay nhẹ vùng nhũ tương.

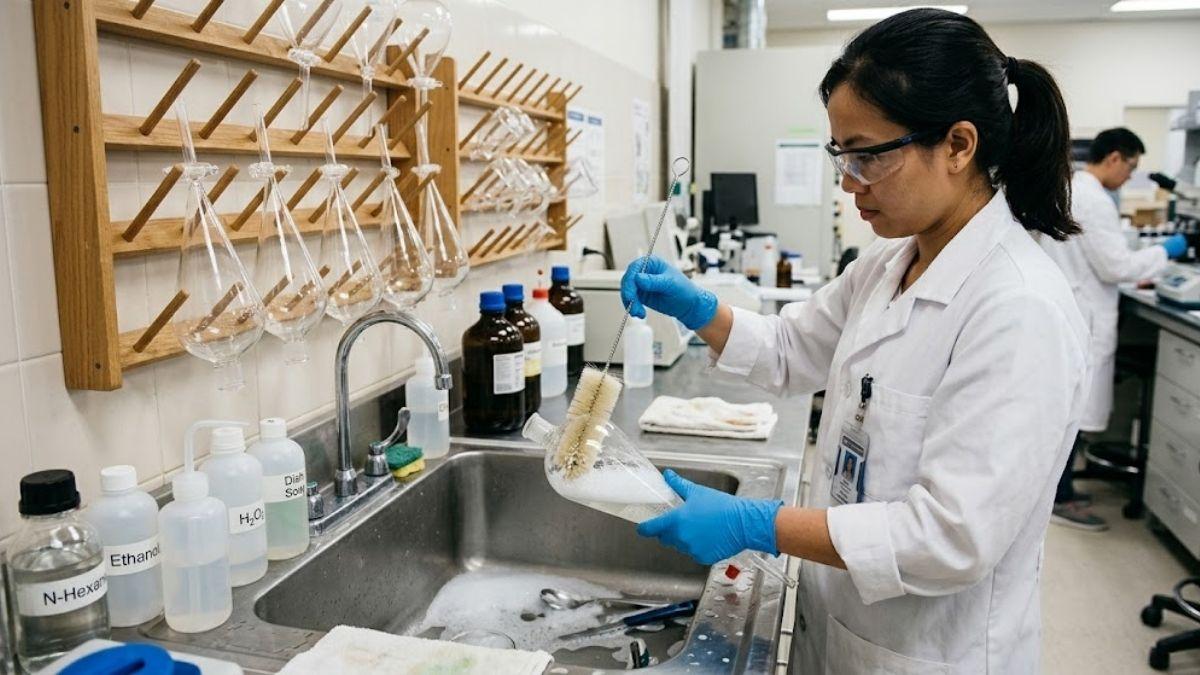

2. Vệ sinh theo chuẩn phòng Lab:

   • Rửa ngay sau khi sử dụng bằng dung dịch chất tẩy rửa trung tính (như RBS-25).

   • Với vết bẩn hữu cơ cứng đầu, ngâm phễu trong dung dịch cồn/acid loãng. Tránh dùng chổi rửa có đầu kim loại làm trầy xước bề mặt thủy tinh bên trong.

   • Tráng lại 3 lần bằng nước deion (DI water) và tráng cuối bằng Acetone nếu cần làm khô nhanh.

3. Bảo quản van và cổ mài:

   • Với khóa van thủy tinh: Lau sạch lớp mỡ cũ, tháo rời van khỏi phễu khi lưu kho. Lót một mảnh giấy mỏng giữa cổ mài và nắp để tránh hiện tượng dính chặt do mài nhám (seizure).

   • Với khóa van PTFE: Không cần bôi mỡ. Nới lỏng núm vặn van PTFE khi ngưng sử dụng thời gian dài để tránh làm biến dạng vòng đệm cao su/PTFE.

4. Tránh sốc nhiệt: Tuy thủy tinh Borosilicate 3.3 chịu nhiệt đến 500 °C, sự chênh lệch nhiệt độ đột ngột (ΔT > 120 °C) vẫn có thể gây nứt vỡ do ứng suất nhiệt local.

7. Tiêu chí lựa chọn phễu chiết chất lượng cho phòng Lab

Để đảm bảo hiệu suất phân tích và tối ưu chi phí vận hành cho phòng thí nghiệm, Quản lý Phòng Lab (Lab Manager) và Bộ phận Mua hàng (Procurement) cần căn cứ vào các tiêu chí sau:

1. Chất lượng thủy tinh: Bắt buộc chọn thủy tinh Borosilicate 3.3 đạt chuẩn ISO 3585 / ASTM E438 Type I, Class A. Thủy tinh phải đảm bảo độ trong suốt cao, không bọt khí, vách đồng đều để chịu ứng suất cơ học.

2. Độ chính xác của khóa van: Khóa van PTFE phải quay êm, không bị rò rỉ chất lỏng khi ở trạng thái đóng (đạt thử nghiệm leak-test theo DIN 12420).

3. Dung tích và kiểu dáng:

   • Chọn phễu quả lê cho các phép chiết định lượng phân tích thông thường (50 mL - 1000 mL).

   • Chọn phễu hình trụ có vạch chia nếu cần đo tương đối thể tích pha chiết.

4. Đầy đủ chứng từ chứng nhận: Sản phẩm cung cấp phải đi kèm giấy chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

8. Giải pháp phễu chiết thủy tinh chính hãng và tối ưu chi phí tại Labee

Trên thị trường hiện nay có nhiều thương hiệu dụng cụ thủy tinh phân khúc cao cấp (như Duran, Pyrex). Tuy nhiên, đối với các phòng lab cần tối ưu hóa ngân sách vận hành từ 30% - 40% nhưng vẫn phải đảm bảo chuẩn mực kỹ thuật khắt khe của ISO 17025, Supertek (Ấn Độ) là giải pháp thay thế thông minh được đội ngũ Labee khuyến nghị.

Tại sao nên chọn mua Phễu chiết Supertek do Labee cung cấp?

• Thương hiệu uy tín hơn 80 năm: Supertek là nhà sản xuất dụng cụ thủy tinh thí nghiệm hàng đầu Ấn Độ, sản xuất trên dây chuyền tự động hóa đạt tiêu chuẩn ISO 9001:2015 và ISO 4800.

• Chất lượng thủy tinh đạt chuẩn DIN/ISO: Sử dụng 100% thủy tinh Borosilicate 3.3 cao cấp, khóa van PTFE trơ hoàn toàn với hóa chất, vạch chia rõ ràng bền vững với hóa chất.

• Tối ưu chi phí từ 30% - 40%: Cung cấp chất lượng tương đương các hãng Châu Âu nhưng giá thành cạnh tranh vượt trội, giúp tối ưu hóa ngân sách chi tiêu cho phòng kiểm nghiệm.

• Cam kết dịch vụ từ Labee:

  • Cung cấp đầy đủ chứng từ CO, CQ, COA cho từng lô hàng.

  • Tồn kho sẵn có số lượng lớn tại Kho Long An và Kho TP.HCM.

  • Giao hàng nhanh JIT (Just-In-Time) trong vòng 2 - 24 giờ cho khu vực trọng điểm phía Nam.

  • Nền tảng TMĐT Labee.vn hỗ trợ tra cứu thông số kỹ thuật, xem COA và đặt hàng online 24/7 tiện lợi.

Dành cho Kỹ sư và Quản lý phòng Lab: Quý khách hàng có nhu cầu tiếp cận tài liệu kỹ thuật, bảng dữ liệu an toàn hóa chất (MSDS) hoặc cần tư vấn chọn lựa phễu chiết phù hợp với từng hệ dung môi cụ thể, hãy liên hệ ngay với Đội ngũ Cố vấn Kỹ thuật của Labee để được hỗ trợ chuyên sâu miễn phí.

Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Câu 1: Tại sao van PTFE của phễu chiết đôi khi bị rò rỉ dung môi hữu cơ không phân cực (như Hexane hay Ether) dù van đã siết chặt? Trả lời: Dung môi hữu cơ không phân cực có sức căng bề mặt rất thấp và khả năng thẩm thấu cao. Hiện tượng rò rỉ thường do núm vặn van PTFE bị nới lỏng hoặc đệm cao su/O-ring phía sau van bị lão hóa/biến dạng sau thời gian tiếp xúc với dung môi. Khắc phục bằng cách siết nhẹ núm van PTFE đến độ chặt vừa phải hoặc thay thế đệm van mới. Nếu van bị trầy xước bề mặt tiếp xúc, bắt buộc phải thay van PTFE mới.

Câu 2: Sự khác biệt về hiệu suất phân tách pha giữa phễu chiết quả lê (Pear-shaped) và phễu chiết hình trụ (Cylindrical) trong phân tích vết là gì? Trả lời: Phễu chiết quả lê có thiết kế thuôn nhọn vát sâu về phía đáy van. Cấu trúc địa hình này làm giảm diện tích mặt cắt ngang của chất lỏng ở vùng đáy, từ đó phóng đại chiều cao của cột chất lỏng ranh giới giữa hai pha. Nhờ vậy, kỹ thuật viên có thể dễ dàng quan sát và thao tác xả chính xác từng giọt chất lỏng ở pha dưới mà không làm lẫn pha trên, đặc biệt quan trọng khi thể tích pha dưới rất nhỏ (< 5 mL). Phễu hình trụ có đường kính không đổi nên ranh giới phân pha mỏng hơn, khó cắt van chính xác hơn trong phân tích vết.

Câu 3: Làm thế nào để xử lý triệt để hiện tượng dính chặt van thủy tinh nhám (seizure) do hóa chất kiềm gây ra? Trả lời: Dung dịch kiềm (như NaOH, KOH) phản ứng chậm với Silica trong thủy tinh tạo thành Sodium silicate (thủy tinh lỏng) có tính keo dính mạnh, gây kẹt van cố định. Để xử lý, ngâm khu vực van kẹt vào dung dịch Glycerin ấm hoặc dung dịch tẩy rửa siêu âm (Ultrasonic bath) trong 30-60 phút để chất lỏng thẩm thấu vào khe nhám. Sau đó vỗ nhẹ bằng búa gỗ/nhựa chuyên dụng. Để phòng ngừa, bắt buộc sử dụng khóa van PTFE hoặc lau sạch bôi mỡ chân không mới nếu dùng van thủy tinh.

Câu 4: Phễu chiết bằng vật liệu nhựa PFA/PTFE có thể thay thế hoàn toàn phễu chiết thủy tinh Borosilicate 3.3 không? Trả lời: Phễu chiết PFA/PTFE được khuyến nghị sử dụng đặc thù cho các phân tích vết kim loại nặng hoặc phân tích mẫu có chứa Acid Hydrofluoric ($\text{HF}$) - chất phá hủy thủy tinh. Tuy nhiên, phễu nhựa không hoàn toàn thay thế được thủy tinh trong kiểm nghiệm tổng quát do: phễu nhựa không trong suốt hoàn toàn (khó quan sát ranh giới phân pha), giá thành rất cao, và có nguy cơ hấp phụ một số hợp chất hữu cơ không phân cực lên vách nhựa.

Danh mục Tài liệu tham khảo (References)

• ISO 4800:1998: Laboratory glassware — Separating funnels and dropping funnels. https://www.iso.org/standard/27464.html
• ASTM E1096-86(2018): Standard Specification for Laboratory Glass Separating Funnels. https://www.astm.org/e1096-86r18.html
• ASTM E438-92(2017): Standard Specification for Glasses in Laboratory Apparatus. https://www.astm.org/e0438-92r17.html
• DIN 12424: Laboratory Glassware; Pear-Shaped Separating Funnels with Stopcock and Interchangeable Stopper. https://www.beuth.de/en/standard/din-12424
• US EPA Method 3510C: Separatory Funnel Liquid-Liquid Extraction. https://www.epa.gov/esam/epa-method-3510c-separatory-funnel-liquid-liquid-extraction
