Thước thủy (Nivo) là gì? Hướng dẫn chọn mua và cách sử dụng chuẩn kỹ thuật 2026

Thước thủy (Nivo) là thiết bị đo lường kỹ thuật xác định độ nghiêng, độ bằng phẳng hoặc độ thẳng đứng của bề mặt so với mặt phẳng tọa độ nằm ngang chuẩn. Thiết bị vận hành dựa trên nguyên lý trọng lực và sự cân bằng của bọt khí trong ống thủy tinh chứa dung dịch cồn, đạt độ chính xác từ 0.5 mm/m đối với nivo công nghiệp đến 0.02 mm/m đối với nivo cơ khí chính xác.

1. Thước thủy (Nivo) là gì? Định nghĩa kỹ thuật chuẩn xác

Thước thủy (còn gọi là thước nivo, tên tiếng Anh: Spirit Level hoặc Bubble Level) là công cụ kiểm tra góc nghiêng và độ cân bằng hình học được áp dụng bắt buộc trong kiểm soát chất lượng (QC) công trình, lắp đặt máy móc công nghiệp và gia công cơ khí chính xác.

Về mặt kỹ thuật, thước thủy đo sai lệch góc quay của một mặt phẳng so với trọng trường Trái Đất. Độ chính xác của thước nivo được chuẩn hóa theo các hệ thống tiêu chuẩn quốc tế như DIN 877 (cho nivo cơ khí) và JIS B 7510 (cho thước nivo trong công nghiệp). Thiết bị cung cấp số liệu định lượng về độ nghiêng tính theo đơn vị mm/m (millimeter trên meter), độ (°) hoặc phần trăm độ dốc (%).

Trong quy trình vận hành kiểm soát chất lượng (QC), kiểm tra độ phẳng mặt bàn gá, căn chỉnh độ thăng bằng của máy phay CNC hoặc lắp dựng kết cấu thép đòi hỏi độ sai số không vượt quá ±0.02 mm/m đến ±0.05 mm/m. Việc thiếu chính xác ở công đoạn cân bằng gốc sẽ dẫn đến sai lệch tích lũy trên toàn bộ hệ thống cơ khí.

2. Cấu tạo và nguyên lý hoạt động của thước thủy

Thước thủy hoạt động dựa trên sự tương tác giữa lực hấp dẫn và lực nâng Archimedes tác động lên bọt khí nằm trong môi trường chất lỏng đồng nhất có độ nhớt thấp.

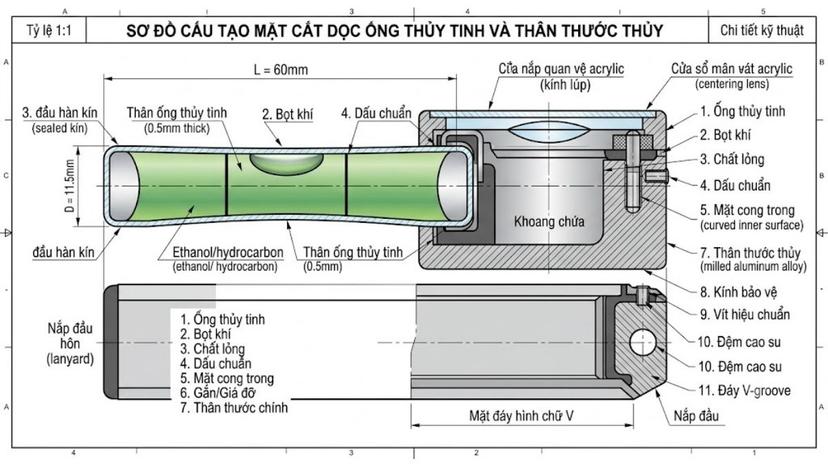

2.1. Hệ thống ống thủy tinh và bọt khí (Vials)

Ống thủy tinh (Vial) là bộ phận cảm biến trung tâm của thước nivo. Ống được gia công với độ cong hình cung chính xác ở bên trong (curved glass tube).

• Dung dịch nạp đầy: Sử dụng chất lỏng có độ nhớt động học thấp (khoảng 0.6 cP ở 20 °C) và điểm đóng băng rất thấp (như Ethanol hoặc Diethyl ether, đóng băng dưới -114 °C). Dung dịch này giúp bọt khí di chuyển nhanh, không bị đứt đoạn và ổn định khi nhiệt độ biến thiên từ -20 °C đến 50 °C.

• Cơ chế bọt khí: Bọt khí (chứa hơi của chính dung dịch đó) luôn có xu hướng nổi lên vị trí cao nhất của đường cong hình cung do chênh lệch khối lượng riêng. Khi bề mặt đặt thước nằm ngang tuyệt đối (0°), bọt khí định vị chính xác tại vị trí trung tâm giữa hai vạch mốc định chuẩn (center lines).

2.2. Vật liệu chế tạo thân thước (Nhôm hợp kim vs Nhựa kỹ thuật)

Độ ổn định kích thước của thân thước đóng vai trò quyết định đến độ chính xác duy trì theo thời gian.

• Nhôm hợp kim (Aluminium Alloy 6063-T6): Được gia công bằng phương pháp đùn ép lực cao, bề mặt mạ Anodized hoặc sơn tĩnh điện. Nhôm 6063-T6 có độ bền kéo đạt 200 MPa, hệ số nở nhiệt thấp (α = 23 × 10⁻⁶ /K), chịu va đập cơ học tốt và kháng ăn mòn hóa chất trong môi trường công nghiệp.

• Nhựa kỹ thuật (ABS/PC Polymer): Được dùng cho các dòng thước nivo cầm tay trọng lượng nhẹ. Mặc dù chống giòn gãy tốt, nhựa ABS có hệ số nở nhiệt cao hơn (α = 70 × 10⁻⁶ /K), dễ bị biến dạng vĩnh viễn khi tiếp xúc với nguồn nhiệt lớn hoặc lực uốn kéo dài.

3. Phân loại thước thủy phổ biến trong công nghiệp và xây dựng

Để đáp ứng các dải đo và độ chính xác khác nhau, thước thủy được chia thành 3 nhóm công nghệ chính. Dưới đây là bảng so sánh thông số kỹ thuật định lượng giữa các loại thước:

Bảng so sánh thông số kỹ thuật các dòng thước thủy (Comparison Matrix)

3.1. Thước thủy truyền thống (Nivo cơ)

Nivo cơ vận hành thuần túy theo cơ học vật lý, không rủi ro lỗi phần mềm hay cạn nguồn điện. Dòng nivo khung vuông hoặc nivo dầm chữ I tuân thủ tiêu chuẩn DIN 877 Class 1 thường được trang bị đế từ tính (Neodymium) giúp cố định vững chắc trên các bề mặt kim loại từ tính.

3.2. Thước thủy điện tử (Digital Level)

Thước thủy điện tử tích hợp cảm biến vi cơ điện tử MEMS (Micro-Electro-Mechanical Systems) cho phép chuyển đổi độ nghiêng góc thành tín hiệu kỹ thuật số. Thiết bị khắc phục hoàn toàn hiện tượng sai số thị sai (Parallax Error) do góc nhìn người đo, hỗ trợ phát âm thanh cảnh báo khi đạt mốc góc 0° hoặc 90°, đồng thời cho phép chuyển đổi đơn vị đo linh hoạt (mm/m, %, degree, in/ft).

3.3. Thước thủy Laser (Laser Level)

Sử dụng chùm di-ốt laser bán dẫn (bước sóng 635 nm màu đỏ hoặc 515 nm màu xanh lục chuẩn mắt người) chiếu đường thẳng hoặc vạch chữ thập lên bề mặt thi công. Thiết bị có cơ chế tự cân bằng bằng con lắc từ tính (Magnetic Damped Pendulum) trong khoảng ±4°, chuyên dùng lấy cốt cao độ, thi công vách ngăn và canh gióng trong không gian rộng.

4. Hướng dẫn sử dụng thước thủy đạt độ chính xác tuyệt đối

"Trong kiểm soát chất lượng bề mặt gia công cơ khí chính xác, sai số thị sai và biến dạng nhiệt của khung thước là hai nguyên nhân hàng đầu gây chệch chỉ số. Việc thực hiện phép kiểm 180° (Inversion Test) trước mỗi ca đo là bắt buộc để duy trì độ tin cậy kết quả dưới ±0.02 mm/m." — Kỹ sư Nguyễn Văn Minh, Cố vấn Kỹ thuật Thiết bị Đo lường tại Labee.

4.1. Quy trình đặt thước và đọc bọt khí (Standard Operating Procedure - SOP)

Để kết quả đo đạt độ lặp lại cao, quy trình thao tác cần tuân thủ 4 bước chuẩn:

1. Vệ sinh bề mặt đo: Dùng khăn lau chuyên dụng gạt bỏ hoàn toàn mạt sắt, dầu mỡ hoặc bụi bẩn trên bề mặt cần đo và mặt đáy thước. Sai lệch chỉ 10 µm do hạt bụi có thể làm hỏng toàn bộ kết quả đo nivo chính xác.

2. Đặt thước áp sát bề mặt: Đặt mặt đáy thước xúc tiếp hoàn toàn lên vị trí cần kiểm tra. Tránh đặt lệch góc hoặc chỉ tiếp xúc một phần thân thước.

3. Triệt tiêu sai số thị sai (Parallax Error): Mắt người quan sát phải đặt vuông góc 90° so với mặt phẳng của ống thủy tinh. Việc nhìn nghiêng từ trái hoặc phải sẽ gây ra sai số đọc vạch từ 0.5 mm đến 1 mm trên thang chia.

4. Ghi nhận chỉ số định lượng: Đọc khoảng cách dịch chuyển của bọt khí so với vạch trung tâm. Trên nivo cơ khí 0.02 mm/m, mỗi vạch lệch tương ứng với độ nghiêng 0.02 mm trên độ dài 1 mét.

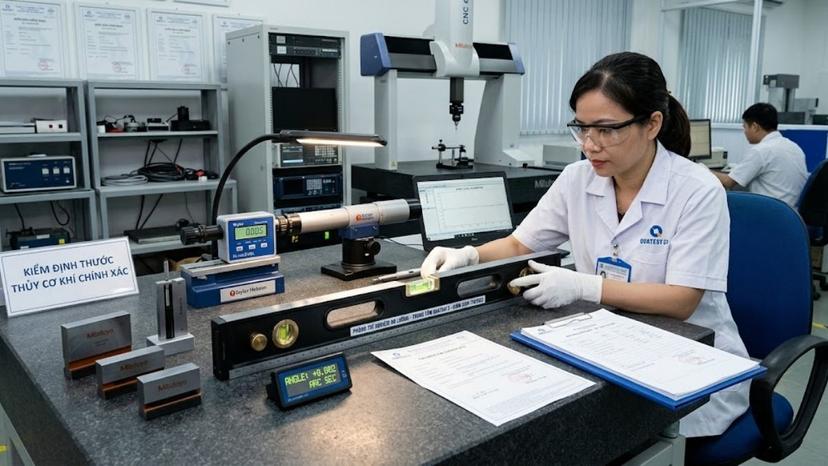

4.2. Mẹo kiểm tra độ chính xác của thước trước khi đo (Phép kiểm đảo ngược 180°)

Nếu thước nivo bị va đập hoặc rơi rớt, ống thủy tinh có thể lệch vị trí gốc. Quy trình kiểm tra định kỳ được thực hiện như sau:

1. Bước 1: Đặt thước thủy lên một mặt phẳng tương đối bằng phẳng. Ghi lại vị trí chính xác của bọt khí (hoặc góc hiển thị trên màn hình điện tử).

2. Bước 2: Đánh dấu vị trí đặt thước trên mặt phẳng.

3. Bước 3: Xoay chiều thước thủy đúng 180° và đặt lại chính xác vào vị trí đã đánh dấu.

4. Đánh giá: Nếu bọt khí lệch về cùng một vị trí vạch so với lần đo đầu tiên (hoặc góc điện tử giữ nguyên giá trị), thước đạt chuẩn. Nếu vị trí bọt khí thay đổi khác biệt, thước đã bị lệch hiệu chuẩn và cần điều chỉnh lại vít hiệu chỉnh (Calibration screw) hoặc gửi kiểm định tại phòng Lab.

5. Các tiêu chí lựa chọn thước thủy chính hãng, chất lượng

Khi lựa chọn thước thủy phục vụ công tác kiểm định và sản xuất, phòng QA/QC và bộ phận Mua hàng (Procurement) cần căn cứ vào các tiêu chí sau:

• Độ chính xác chuẩn (Sensitivity): Đối với xây dựng thông thường, dung sai 0.5 mm/m đến 1.0 mm/m là đạt yêu cầu. Đối với căn chỉnh máy móc công nghiệp, bắt buộc chọn nivo cơ khí có độ nhạy từ 0.02 mm/m đến 0.05 mm/m.

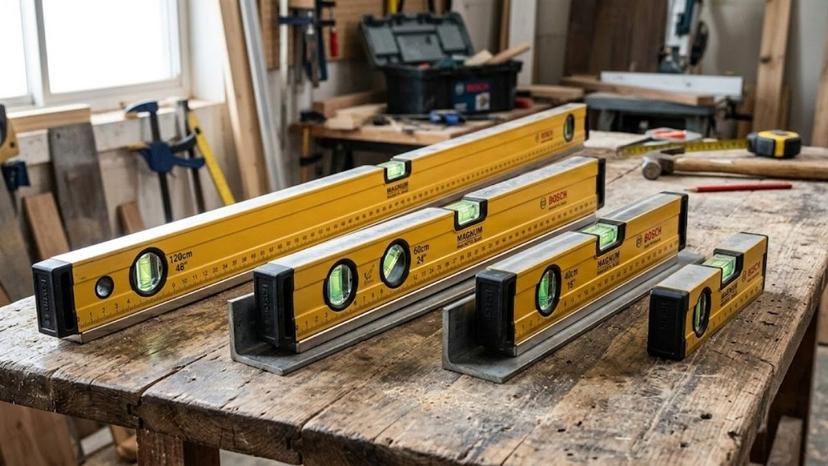

• Chiều dài thước (Length): Kích thước phổ biến từ 300 mm, 600 mm, 1200 mm đến 2000 mm. Chiều dài thước phải tương thích với kích thước bề mặt đo để tránh sai số dốc cục bộ.

• Tính năng phụ trợ: Thân thước tích hợp nam châm lực hút cao (Neodymium magnet), mặt đáy vãnh V-Groove hỗ trợ đo trên bề mặt ống tròn, khung nhôm gia cường đúc liền khối chống xoắn.

• Hồ sơ chứng nhận: Thiết bị phải đi kèm chứng nhận kiểm định (Calibration Certificate) traceable theo tiêu chuẩn ISO/IEC 17025.

Xem Thêm: Hướng dẫn đầu tư Thiết bị & Vật tư phòng Lab trọn gói, chuẩn quốc tế 2026

6. Giải pháp cung ứng thước thủy chính hãng và hỗ trợ kỹ thuật tại Labee

Việc lựa chọn thiết bị đo lường chuẩn xác đóng vai trò xương sống cho tính ổn định của mọi hệ thống kiểm soát chất lượng. Tại Việt Nam, Labee.vn là nền tảng thương mại điện tử chuyên ngành cung cấp toàn diện các giải pháp thiết bị đo lường, hóa chất và vật tư phòng thí nghiệm.

Lý do các Chuyên gia Kỹ thuật và Bộ phận Procurement lựa chọn Labee:

• Minh bạch và Đầy đủ Chứng từ: Tất cả dòng thước thủy, thiết bị đo và vật tư do Labee phân phối đều được cam kết chính hãng 100%, đi kèm chứng nhận CO/CQ, hồ sơ hiệu chuẩn kiểm định theo yêu cầu.

• Giải pháp Tối ưu Ngân sách (Tiết kiệm 30% - 40%): Bên cạnh các thương hiệu đo lường cao cấp, Labee tư vấn và cung cấp các dòng sản phẩm thay thế thông minh từ hệ sinh thái đối tác chiến lược (Supertek, Isolab...), đạt đầy đủ tiêu chuẩn ISO/DIN nhưng tối ưu đáng kể ngân sách vận hành phòng lab và nhà máy.

• Nền tảng Đặt hàng Online 24/7: Khách hàng có thể tra cứu thông số kỹ thuật, tải COA/MSDS và nhận báo giá minh bạch ngay lập tức trên hệ thống Labee.vn.

• Giao hàng Just-In-Time (JIT): Với hệ thống kho trung chuyển tại KCN Tân Bình (TP.HCM) và KCN Xuyên Á (Long An), Labee đáp ứng tiến độ giao hàng tốc hành trong 24h–48h, hỗ trợ kỹ thuật tận nơi từ đội ngũ kỹ sư chuyên môn.

DỊCH VỤ HỖ TRỢ KỸ THUẬT LABEE: Quý khách hàng cần cung cấp tài liệu kỹ thuật, quy trình hiệu chuẩn ISO/IEC 17025 hoặc tư vấn chọn dòng thước thủy phù hợp với tiêu chuẩn nhà máy? Liên hệ ngay với Đội ngũ Kỹ sư Labee:

• Hotline/Zalo: 089 899 3922

• Email: sm@labee.vn

• Website: https://labee.vn

7. Mục Q&A Chuyên Sâu (Technical & Troubleshooting FAQ)

Câu 1: Nhiệt độ môi trường biến thiên ảnh hưởng như thế nào đến độ chính xác của thước nivo cơ khí chính xác 0.02 mm/m? Trả lời: Nhiệt độ thay đổi làm giãn nở dung dịch cồn và thân thước nhôm. Khi nhiệt độ tăng, dung dịch giãn nở làm thể tích bọt khí co lại nhỏ hơn, tuy nhiên vị trí tâm bọt khí không thay đổi nếu ống thủy tinh được chế tạo cân bằng nhiệt tốt. Dù vậy, hệ số nở nhiệt của thân nhôm (23 × 10⁻⁶ /K) có thể gây ra sai lệch hình học nhẹ. Do đó, các phép đo nivo chính xác cao (0.02 mm/m) bắt buộc phải thực hiện trong phòng chuẩn độ nhiệt độ ở 20 °C ± 1 °C.

Câu 2: Xử lý hiện tượng bọt khí bị đứt đoạn (tạo thành nhiều bọt nhỏ) do va đập rung động trong quá trình vận chuyển như thế nào? Trả lời: Hiện tượng này xảy ra do lực xé bề mặt dung dịch khi bị rung động mạnh. Để khắc phục, cầm chắc thân thước và thực hiện thao tác giật vẩy mạnh theo chiều dọc xuống dưới (tương tự như vẩy nhiệt kế thủy ngân). Lực ly tâm sẽ đẩy dung dịch về hai đầu và gộp các bọt khí nhỏ thành một bọt khí duy nhất tại vị trí cầu cong.

Câu 3: Làm thế nào để cân chỉnh lại (re-calibrate) điểm Zero trên thước thủy điện tử cảm biến MEMS khi bị sai lệch? Trả lời: Đặt thước lên một mặt phẳng cố định tương đối phẳng. Truy cập chế độ Hiệu chuẩn Zero (thường nhấn giữ nút Cal hoặc Zero). Chờ màn hình xác nhận lần 1 (CAL 1). Xoay thước 180° trên cùng vị trí đó và nhấn nút xác nhận lần 2 (CAL 2). Vi xử lý MEMS sẽ tự động tính toán giá trị trung bình đại số của hai góc nghiêng để thiết lập lại mặt phẳng Zero chuẩn tuyệt đối.

Câu 4: Sự khác biệt về mặt quang học giữa tia Laser đỏ (635 nm) và Laser xanh (515 nm) trên thước thủy Laser khi ứng dụng ngoài trời? Trả lời: Mắt người có độ nhạy quang phổ cao nhất đối với ánh sáng màu xanh lục (bước sóng xung quanh 555 nm). Tia Laser xanh 515 nm cho cường độ sáng hiển thị rõ gấp 4 lần so với tia Laser đỏ 635 nm ở cùng một mức công suất phát quang (mW). Do đó, khi đo đạc trong môi trường ánh sáng ban ngày ngoài trời hoặc không gian rộng, Laser xanh giúp người thao tác dễ nhận biết vạch đường chiếu mà không cần sử dụng bộ thu tín hiệu Laser rời.

8. Danh mục Tài liệu tham khảo (References)

• DIN 877:2018-02 — Leveling instruments for building and mechanical engineering. https://www.beuth.de/en/standard/din-877
• JIS B 7510:2018 — Precision spirit levels. https://www.jisc.go.jp/
• ISO 2768-1 — General tolerances — Part 1: Tolerances for linear and angular dimensions without individual tolerance indications. https://www.iso.org/standard/10209.html
• IEC 60529 — Degrees of protection provided by enclosures (IP Code). https://webstore.iec.ch/publication/2452
• ISO/IEC 17025:2017 — General requirements for the competence of testing and calibration laboratories. https://www.iso.org/standard/66912.html
