Viên than hoạt tính là gì? Tổng quan về cấu trúc và đặc tính kỹ thuật

Viên than hoạt tính (Extruded Activated Carbon - EAC) là dạng than được ép đùn định hình hình trụ tròn từ bột than kết hợp chất liên kết và kích hoạt nhiệt hơi nước ở 800 °C – 1000 °C. Nhờ chỉ số Iodine từ 800 – 1100 mg/g, diện tích bề mặt riêng 900 – 1200 m²/g và cấu trúc mao quản xốp đa dạng, than dạng viên tối ưu hóa lưu lượng dòng chảy, giảm thiểu sụt áp trong các tháp hấp phụ khí và hệ thống lọc nước áp lực cao.

1. Viên than hoạt tính là gì? Bản chất hóa học và quy trình sản xuất

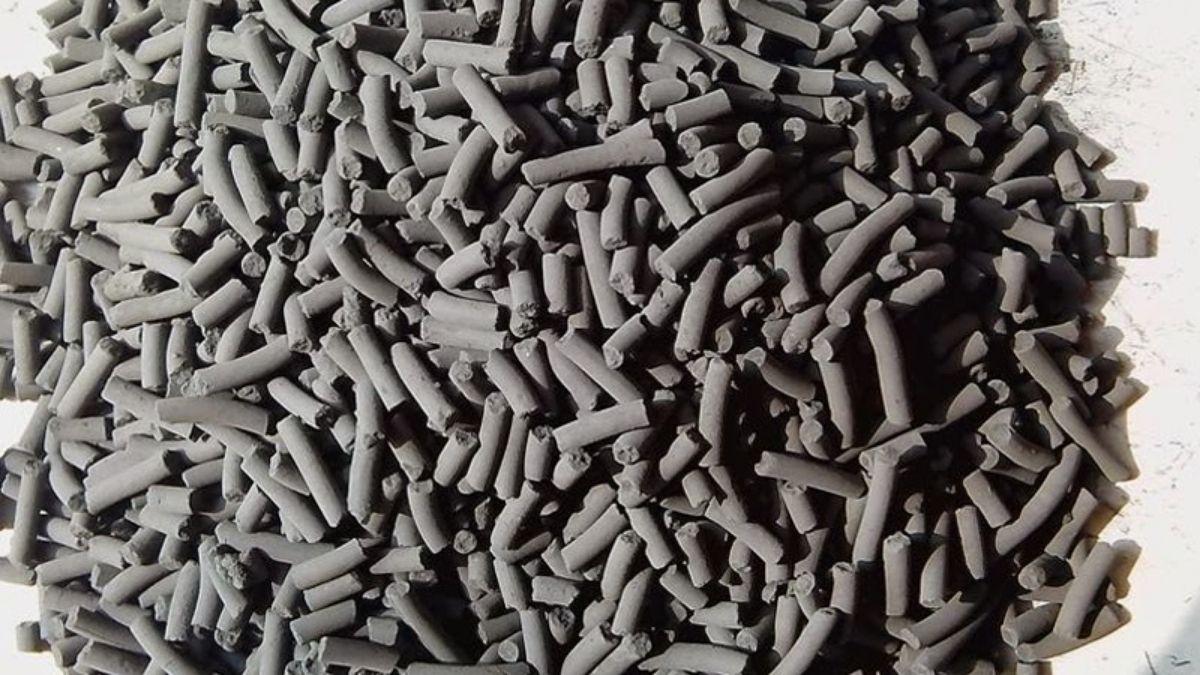

Viên than hoạt tính (tiếng Anh: Extruded Activated Carbon - EAC hoặc Pelletized Activated Carbon) là vật liệu hấp phụ rắn có nguồn gốc từ nguyên liệu giàu carbon như than đá Anthracite, gáo dừa hoặc gỗ. Khác với than hoạt tính dạng bột (PAC) hay dạng hạt ngẫu nhiên (GAC), than dạng viên được định hình thành các khối trụ tròn đồng đều với đường kính phổ biến từ 1.5 mm đến 4.0 mm.

1.1. Bản chất cấu trúc hóa học

Về mặt vi mô, viên than hoạt tính gồm các lớp mạng lưới tinh thể graphite biến dạng (non-graphitizing carbon) xếp chồng bất trật tự. Các nguyên tử carbon liên kết sp² tạo nên khung xương xốp chứa hệ thống vi mao quản (micropores < 2 nm), mao quản trung bình (mesopores 2 – 50 nm) và đại mao quản (macropores > 50 nm) theo phân loại của IUPAC.

1.2. Quy trình sản xuất công nghiệp 4 giai đoạn

1. Nghiền và trộn phối: Nguyên liệu đầu vào được nghiền mịn thành bột, sau đó phối trộn với chất liên kết hữu cơ (như nhựa đường, than bùn hoặc keo tinh bột) theo tỷ lệ xác định.

2. Ép đùn tạo hình (Extrusion): Hỗn hợp dẻo được đưa qua máy ép đùn dưới áp suất cao để tạo thành các sợi hình trụ dài, sau đó cắt ngắn thành các viên có chiều dài gấp 1.2 – 2.5 lần đường kính.

3. Cơ chế nhiệt phân (Carbonization): Viên than thô được gia nhiệt ở môi trường yếm khí (300 °C – 600 °C) để loại bỏ các hợp chất bốc và chất liên kết thừa.

4. Hoạt hóa hơi nước (Steam Activation): Viên than được hoạt hóa trong lò quay ở nhiệt độ 800 °C – 1000 °C với tác nhân hơi nước (H₂O) hoặc CO₂. Khí hoạt hóa phản ứng với nguyên tử carbon tự do, mở rộng hệ thống mao quản: C + H₂O → CO + H₂ (phản ứng thu nhiệt ở 900 °C)

2. Thông số kỹ thuật tiêu chuẩn của viên than hoạt tính chất lượng cao

Để đánh giá chính xác chất lượng viên than hoạt tính dùng trong phòng thí nghiệm và quy trình công nghiệp B2B, các kỹ sư QA/QC cần căn cứ vào các tiêu chuẩn đo lường quốc tế như ASTM, ISO và JIS.

Bảng 1: Bảng chỉ tiêu kỹ thuật tiêu chuẩn của Viên Than Hoạt Tính Công Nghiệp

"Trong các hệ thống lọc khí công nghiệp và xử lý dung môi, chỉ số độ cứng Ball-Pan trên 95% là yếu tố sinh tử giúp ngăn chặn hiện tượng vỡ nát do ma sát xói mòn và sụt áp trong tháp hấp phụ," - Kỹ sư QA/QC Labee nhận định.

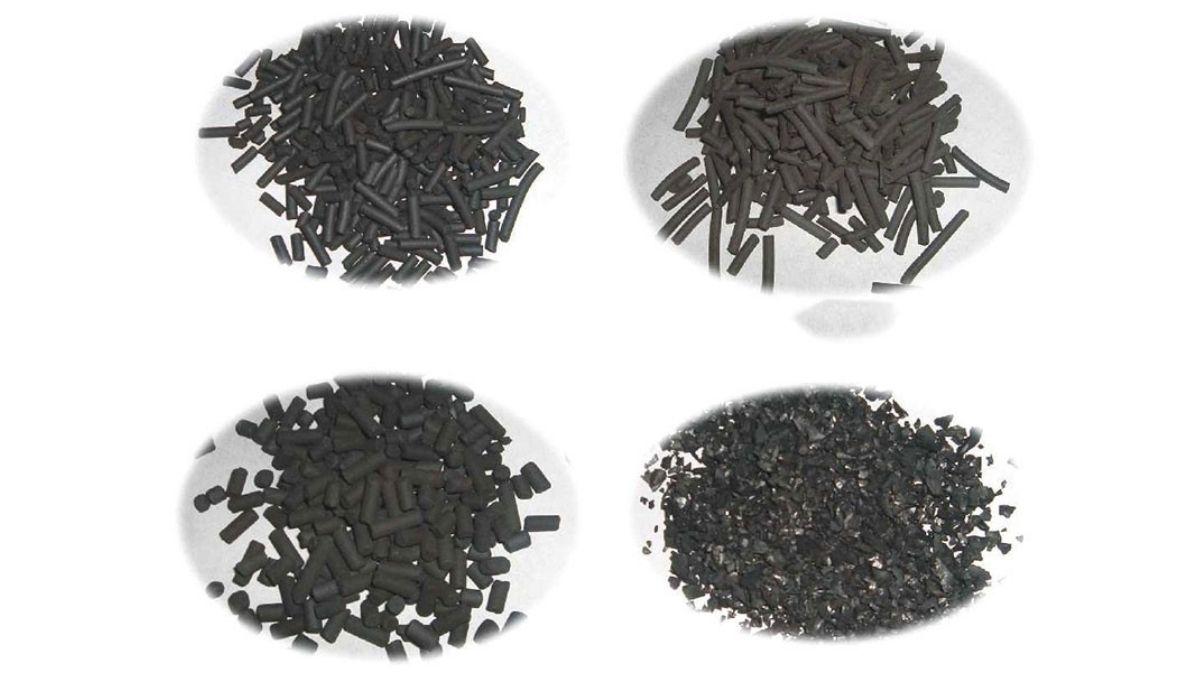

Bảng 2: So sánh Ma trận Kỹ thuật (Comparison Matrix) giữa các dạng Than Hoạt Tính

3. Cơ chế hấp phụ của than hoạt tính dạng viên

Cơ chế hoạt động của viên than hoạt tính dựa trên sự kết hợp giữa hấp phụ vật lý và hấp phụ hóa học, trong đó hấp phụ vật lý giữ vai trò chủ đạo.

3.1. Hấp phụ vật lý (Physical Adsorption - Physisorption)

Hấp phụ vật lý diễn ra nhờ lực Van der Waals giữa các phân tử chất bị hấp phụ (khí độc, hợp chất hữu cơ) và bề mặt nguyên tử carbon. Khi dòng khí hoặc dung dịch đi qua lớp than viên, các phân tử chất bẩn bị hút vào trong hệ thống vi mao quản và bị giữ lại mà không làm thay đổi bản chất hóa học.

3.2. Cấu trúc mao quản tầng bậc (Hierarchical Pore Structure)

• Đại mao quản (> 50 nm): Đóng vai trò làm đường dẫn (highway) truyền tải các phân tử chất bẩn đi sâu vào bên trong viên than.

• Mao quản trung bình (2 – 50 nm): Bẫy các phân tử hữu cơ có kích thước trung bình như phẩm màu, chất keo, polyme phân tử thấp.

• Vi mao quản (< 2 nm): Nơi diễn ra hoạt động hấp phụ mạnh nhất đối với các phân tử chất khí VOCs, benzene, toluene, formaldehyde.

3.3. Tối ưu hóa động học dòng chảy (Hydrodynamics)

Dạng trụ tròn của viên than giúp giảm hệ số trở lực dòng chảy trong tháp hấp phụ cố định (Fixed-bed adsorber). Khi áp dụng phương trình Ergun tính sụt áp, độ rỗng khoảng trống (bed voidage) của than viên đạt từ 0.38 đến 0.45, cao hơn hẳn so với dạng hạt góc cạnh GAC (0.33 – 0.38). Điều này cho phép vận hành tháp xử lý ở vận tốc tuyến tính cao (0.3 – 0.5 m/s) mà không gây quá tải cho quạt hút áp lực.

4. Ứng dụng thực tế của viên than hoạt tính trong công nghiệp và đời sống

4.1. Xử lý nước: Loại bỏ kim loại nặng và hợp chất hữu cơ (COD/BOD)

Viên than hoạt tính đường kính 1.5 mm – 2.0 mm được ứng dụng phổ biến trong các cột lọc đa tầng áp lực cao:

• Hấp phụ hợp chất hữu cơ bền vững (POPs): Loại bỏ dư lượng thuốc bảo vệ thực vật, Dioxin, hợp chất Phenol và chất hoạt động bề mặt giúp hạ chỉ số COD/BOD trong nước thải công nghiệp.

• Khử Clo dư và Chloramine: Phản ứng khử hóa học trên bề mặt than chuyển hóa Cl₂ tự do thành ion Cl⁻, bảo vệ màng lọc màng RO khỏi bị oxy hóa mục màng.

• Giữ lại vết kim loại nặng: Tách bỏ dạng phức chất của thủy ngân (Hg), chì (Pb), asen (As) thông qua trao đổi ion bề mặt.

4.2. Xử lý khí thải và khử mùi công nghiệp

Đây là ứng dụng thế mạnh nhất của viên than hoạt tính đường kính 3.0 mm – 4.0 mm nhờ lưu lượng thoáng khí lớn:

• Hấp phụ hợp chất hữu cơ dễ bay hơi (VOCs): Thu hồi dung môi Hóa chất như Benzene, Toluene, Xylene, Acetone phát tán từ xưởng sơn, nhà máy in và tổng hợp dược phẩm.

• Khử khí độc và mùi hôi: Loại bỏ H₂S, NH₃, Mercaptan trong hệ thống xử lý khí thải trang trại chăn nuôi, nhà máy xử lý rác thải và khí Biogas.

• Hệ thống phòng sạch & PTN: Lọc khí cấp cho tủ hút khí độc Fume Hood, phòng lab vi sinh tuân thủ quy chuẩn ISO 14644.

4.3. Ứng dụng trong xây dựng và bảo vệ thiết bị

• Khử sóng điện từ (EMF Shielding): Cấu trúc mạng carbon dẫn điện nhẹ giúp viên than hoạt tính lót sàn hoặc trộn phụ gia bê tông có khả năng suy giảm sóng điện từ tần số cao, giảm thiểu nhiễu xạ cho các thiết bị đo lường chính xác trong phòng thí nghiệm.

• Bảo vệ phòng máy tính & Server: Lót các khay lọc than viên tại điều hòa trung tâm để loại bỏ khí lưu huỳnh ăn mòn chân linh kiện điện tử microchip.

5. Hướng dẫn lựa chọn và bảo quản viên than hoạt tính đúng cách

Để duy trì hiệu suất hấp phụ và kéo dài tuổi thọ vận hành của hệ thống, kỹ sư vận hành cần áp dụng quy trình kiểm tra và bảo trì tiêu chuẩn.

5.1. Hướng dẫn kiểm tra nhanh chất lượng viên than (SOP)

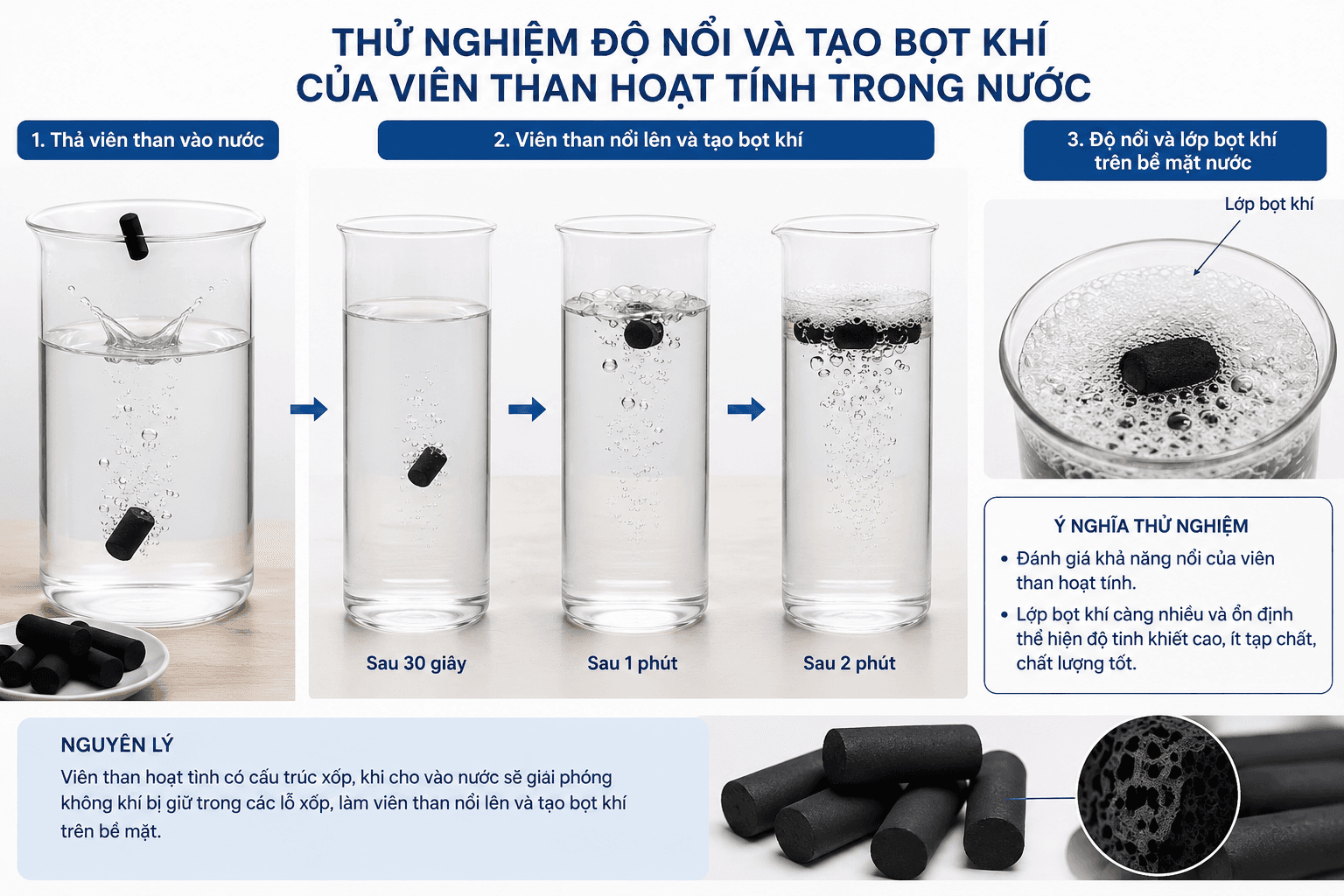

1. Thử nghiệm bọt khí (Bubble Test): Thả 5 g viên than hoạt tính vào ly nước cất. Than chất lượng cao có hệ thống mao quản phong phú sẽ sủi bọt khí liên tục trong 30 – 60 giây và phát ra tiếng "lách tách" đặc trưng.

2. Thử nghiệm độ cứng cơ học: Dùng hai ngón tay bóp mạnh viên than. Viên than đạt tiêu chuẩn ASTM D3802 không bị rã nát thành bột vụn ngay lập tức.

3. Thử nghiệm độ tro: Đốt cháy hoàn toàn mẫu than trong lò nung ở 650 °C trong 3 giờ. Khối lượng tro còn lại dưới 8% chứng tỏ than được chế tạo từ nguyên liệu sạch, ít tạp chất đất cát.

5.2. Quy trình khắc phục sự cố và thay thế định kỳ (Troubleshooting)

1. Giám sát độ sụt áp (ΔP): Lắp đặt đồng hồ đo chênh áp Magnehelic trước và sau tháp hấp phụ. Khi ΔP tăng vượt quá 30% so với ban đầu, chứng tỏ lớp than bị nghẹt bụi mịn.

2. Xác định điểm đứt gãy hấp phụ (Breakthrough Curve): Đo nồng độ đầu ra của chỉ thị (hoặc VOCs). Khi nồng độ đầu ra đạt 5% - 10% nồng độ đầu vào, than đã bão hòa và cần thay thế hoặc hoàn nguyên.

3. Bảo quản: Lưu trữ than trong bao bao kín 2 lớp (lớp ngoài PE/PP, lớp trong chống ẩm), để ở nơi khô ráo, tránh xa nguồn dung môi hữu cơ dễ bay hơi để không làm giảm chỉ số Iodine trước khi đưa vào sử dụng.

Xem Thêm: Giải pháp kiểm nghiệm toàn diện: Mô hình triển khai hệ thống Lab chuẩn hóa cho Dược, Thực phẩm & Môi trường

6. Giải pháp Cung cấp Viên Than Hoạt Tính Tiêu chuẩn từ Labee

Sự ổn định về thông số kỹ thuật của viên than hoạt tính ảnh hưởng trực tiếp đến tuổi thọ thiết bị và độ tin cậy của quy trình thử nghiệm.

Là sàn thương mại điện tử chuyên ngành thiết bị & vật tư phòng thí nghiệm hàng đầu tại Việt Nam, Labee cung cấp các dòng sản phẩm viên than hoạt tính chuyên dụng đáp ứng đầy đủ tiêu chuẩn ASTM/ISO.

Cam kết chất lượng và dịch vụ từ Labee:

• Minh bạch pháp lý 100%: Mọi lô hàng viên than hoạt tính do Labee cung cấp đều kèm theo chứng nhận phân tích chất lượng (COA), bảng chỉ dẫn an toàn hóa chất (MSDS/SDS) và chứng nhận xuất xứ (CO/CQ).

• Tối ưu ngân sách vận hành: Giải pháp thay thế thông minh từ các thương hiệu đối tác uy tín giúp phòng thí nghiệm và nhà máy tiết kiệm từ 30% – 40% chi phí so với các dòng than nhập khẩu thương mại truyền thống mà vẫn đảm bảo chỉ số Iodine ≥ 1000 mg/g.

• Giao hàng Just-In-Time (JIT): Hệ thống kho vận tại KCN Tân Bình (TP.HCM) và KCN Xuyên Á (Long An) đảm bảo giao hàng trong vòng 24h – 48h, đáp ứng tiến độ vận hành liên tục cho doanh nghiệp.

Tư vấn Kỹ thuật & Yêu cầu COA/MSDS:

Đội ngũ kỹ sư Hóa chất – Môi trường của Labee sẵn sàng hỗ trợ tính toán khối lượng lấp đầy, lựa chọn kích thước hạt và cung cấp mẫu thử nghiệm miễn phí cho quý khách hàng.

• Trực tiếp tra cứu thông số tại Website: Labee.vn

• Email hỗ trợ kỹ thuật: sm@labee.vn | Hotline: 089 899 3922

7. Các câu hỏi thường gặp (FAQ) về viên than hoạt tính

Q1: Khả năng hoàn nguyên/tái sử dụng (Regeneration) của than hoạt tính dạng viên diễn ra như thế nào?

Trả lời: Than hoạt tính dạng viên có độ cứng cơ học cao (≥ 95%) nên rất thích hợp cho quá trình tái sinh nhiệt (Thermal Regeneration) ở 700 °C – 850 °C trong môi trường hơi nước thiếu khí, hoặc giải hấp phụ bằng hơi nước quá nhiệt (Steam Stripping) cho các tháp thu hồi dung môi VOCs. Tỷ lệ hao hụt khối lượng sau mỗi chu kỳ tái sinh chỉ khoảng 5% – 8%.

Q2: Tại sao viên than hoạt tính bị hiện tượng sụt áp (Pressure Drop) bất thường trong cột hấp phụ khí và cách xử lý?

Trả lời: Hiện tượng sụt áp tăng đột ngột thường do 3 nguyên nhân: (1) Dùng loại than có độ cứng thấp bị vỡ nát tạo bột mịn gây tắc khoảng rỗng; (2) Độ ẩm dòng khí đầu vào quá cao (> 85% RH) gây ngưng tụ nước trong mao quản; (3) Vận tốc khí vượt quá giới hạn thiết kế. Khắc phục bằng cách lắp lọc bụi sơ cấp trước tháp, bổ sung bộ tách ẩm và chọn viên than có đường kính 4.0 mm chuẩn độ cứng Ball-Pan > 95%.

Q3: Sự khác biệt về hiệu suất hấp phụ giữa than hoạt tính dạng viên nguồn gốc gáo dừa và nguồn gốc than đá (anthracite) là gì?

Trả lời: Than gáo dừa có tỷ lệ vi mao quản (< 2 nm) chiếm trên 80%, tối ưu cho việc hấp phụ các chất khí phân tử nhỏ, khí độc VOCs nhẹ và khử mùi. Trong khi đó, than đá Anthracite chứa tỷ lệ mao quản trung bình (2 – 50 nm) cao hơn, thích hợp để loại bỏ các phân tử hữu cơ lớn, màu sắc và chất keo trong nước thải công nghiệp.

Q4: Làm thế nào để tính toán thời gian lưu (Empty Bed Contact Time - EBCT) tối ưu cho cột lọc than hoạt tính dạng viên?

Trả lời: Thời gian lưu EBCT được tính bằng công thức: EBCT (phút) = Thể tích lớp than (m³) / Lưu lượng dòng chảy (m³/phút) Đối với xử lý nước thải công nghiệp loại bỏ COD, EBCT khuyến nghị từ 10 đến 20 phút. Đối với xử lý khí độc VOCs trong pha khí, EBCT thường dao động từ 1 đến 4 giây tùy thuộc vào nồng độ chất bẩn đầu vào.

Danh mục Tài liệu tham khảo (References)

• ASTM D4607-14: Standard Test Method for Determination of Iodine Number of Activated Carbon. ASTM International. https://www.astm.org/d4607-14.html
• ASTM D3802-16: Standard Test Method for Ball-Pan Hardness of Activated Carbon. ASTM International. https://www.astm.org/d3802-16.html
• ASTM D2854-09: Standard Test Method for Apparent Density of Activated Carbon. ASTM International. https://www.astm.org/d2854-09.html
• IUPAC: Recommendations for Reporting Physisorption Data for Gas/Solid Systems, Pure and Applied Chemistry. https://iupac.org/
• ISO 9277:2010: Determination of the Specific Surface Area of Solids by Gas Adsorption — BET Method. International Organization for Standardization. https://www.iso.org/standard/40994.html
